6. Сообщение об ошибке. Неисправности.

6. Сообщение об ошибке. Неисправности.

Если во время пользования прибором возникла

ошибка, то процедура измерения прервется,

и на дисплее появится сообщение об ошибке

(например «Err 1»).

Ошибка

Описание

«Err 1»

Сигнал слишком слабый

Давление воздуха в ман-

«Err 2»

жете резко упало

«Err 3»

Ошибочные сигналы

(артефакт)

Иные возможные неисправности и их устранение.

Если во время измерения возникли неполадки, необходимо проверить следующие пункты и

предпринять соответствующие меры.

Неисправность

При включении прибора на дисплее

ничего не высвечивается, несмотря на

то, что батарейки новые.

Прибор не измерил Ваше давление

или давление слишком необычно для

Вас.

При нескольких последовательно сде-

ланных измерениях наблюдаются зна-

чительные расхождения результатов,

хотя прибор работает нормально.

Полученные значения артериального

давления при измерении дома отли-

чаются от показаний у врача.

wa-22h.indd 27

Ваши действия

Проверьте правильность наложения манжеты. По-

вторите измерение.

Возможно, имеет место утечка воздуха. Проверьте

воздушный шланг (места соединения с нагнетателем

и прибором).

Не нажимайте кнопку выпуска воздуха из манжеты в

процессе измерения!

Повторите измерение.

Во время измерения прибор зафиксировал ошибоч-

ные сигналы, вызванные, например, движением ру-

ки. Повторите измерение, держа руку неподвижно.

Способы устранения

1. Проверьте правильность установки батареек (по-

лярность).

2. Извлеките батарейки, вставьте их вновь. Если ди-

сплей не работает, замените батарейки на новые.

1. Правильно наложите манжету на руку.

2. Освободите руку от одежды, если она мешает из-

мерению или стягивает Вашу руку.

3. Повторите измерение в спокойном состоянии.

Пожалуйста, прочтите еще раз раздел 5.2. «Часто

встреча ющиеся ошибки».

Повторите измерение.

Запишите по казания прибора в разное время суток и

проконсультируйтесь с врачом.

27

13.04.2006 16:10:47

6. Сообщение об ошибке. Неисправности.

6. Сообщение об ошибке. Неисправности.

Если во время пользования прибором возникла

ошибка, то процедура измерения прервется,

и на дисплее появится сообщение об ошибке

(например «Err 1»).

Ошибка

Описание

«Err 1»

Сигнал слишком слабый

Давление воздуха в ман-

«Err 2»

жете резко упало

«Err 3»

Ошибочные сигналы

(артефакт)

Иные возможные неисправности и их устранение.

Если во время измерения возникли неполадки, необходимо проверить следующие пункты и

предпринять соответствующие меры.

Неисправность

При включении прибора на дисплее

ничего не высвечивается, несмотря на

то, что батарейки новые.

Прибор не измерил Ваше давление

или давление слишком необычно для

Вас.

При нескольких последовательно сде-

ланных измерениях наблюдаются зна-

чительные расхождения результатов,

хотя прибор работает нормально.

Полученные значения артериального

давления при измерении дома отли-

чаются от показаний у врача.

wa-22h.indd 27

Ваши действия

Проверьте правильность наложения манжеты. По-

вторите измерение.

Возможно, имеет место утечка воздуха. Проверьте

воздушный шланг (места соединения с нагнетателем

и прибором).

Не нажимайте кнопку выпуска воздуха из манжеты в

процессе измерения!

Повторите измерение.

Во время измерения прибор зафиксировал ошибоч-

ные сигналы, вызванные, например, движением ру-

ки. Повторите измерение, держа руку неподвижно.

Способы устранения

1. Проверьте правильность установки батареек (по-

лярность).

2. Извлеките батарейки, вставьте их вновь. Если ди-

сплей не работает, замените батарейки на новые.

1. Правильно наложите манжету на руку.

2. Освободите руку от одежды, если она мешает из-

мерению или стягивает Вашу руку.

3. Повторите измерение в спокойном состоянии.

Пожалуйста, прочтите еще раз раздел 5.2. «Часто

встреча ющиеся ошибки».

Повторите измерение.

Запишите по казания прибора в разное время суток и

проконсультируйтесь с врачом.

27

13.04.2006 16:10:47

Ремонт тонометра своими руками: пошаговый мастер-класс

Сейчас большую популярность получили цифровые автоматические и полуавтоматические тонометры. Они гораздо проще в использовании, чем механические и имеют довольно точные показатели.

Что касается автоматических тонометров, то они самые простые в использовании. Для их работы, достаточно надеть манжету на руку, и нажать соответствующую кнопку. Все остальное сделает сам прибор.

Полуавтоматический прибор работает по такому же принципу, единственное, чем он отличается от первого, так это то, что воздух нагнетается не компрессором, а резиновой грушей вручную.

Хотя автоматические приборы кажутся более привлекательными, они имеют свои недостатки. Один из них – это обязательное использование элементов питания высокого качества, и на большую емкость. Такие батареи имеют более высокую цену, чем обычные, но их использование необходимо, так как воздушный компрессор требует достаточной мощности для своей работы.

Для работы полуавтомата, достаточно иметь батареи среднего сегмента, которых хватает на 2-3 года использования. Ещё одним плюсом этих приборов является то, что при замене резиновой груши не потребуется больших средств и усилий. Ремонт же компрессора, может влететь в копеечку, что не всегда оправдывает средства. Иногда, в таких случаях лучше купить новый прибор.

Полуавтоматический тонометр может прослужить верой и правдой несколько лет, но со временем и у него тоже могут появляться разные проблемы.Обусловлено это износом некоторых элементов, особенно тех, которые чаще всего используются. Понятно, что ремонтировать резиновую грушу или шланг нет никакого смысла. Это касается и измерительной манжеты. Из-за их невысокой стоимости и распространения их можно приобрести в одном из магазинов медтехники.

Что же касается электроники, то тут есть способы самостоятельного ремонта вышедших из строя элементов и компонентов схемы.

На фото 1 тонометр microlife, у которого проблема с включением. Если сказать точнее, то для его запуска, требуется несколько раз нажать кнопку «ВКЛ» при этом делая пальцем круговые движения.

Рис. 1. Тонометр, у которого проблема с включением

Хотя прибору уже более трех лет он прекрасно работает. Единственным недостатком является эта кнопка, которая в самый неподходящий момент не хочет выполнять свою функцию. Это может раздражать человека, у которого и так плохое самочувствие.

Эту проблему можно легко исправить. Достаточно просто заменить кнопку или пропаять ее контакты. Перед тем, как делать заключение о неисправности тонометра, его работу следует проверить, установив новые элементы питания. Только если после этого ничего не изменилось, тогда можно подумать о ремонте.

Итак, начать следует с разборки корпуса.

Рис. 2. Разбираем корпус

Для этого открываем батарейный отсек (рисунок 2) и достаём оттуда все элементы питания. В этом отсеке нужно поискать винт крепления двух половин корпуса. В этом тонометре он скрыт под гарантийной пломбой (рисунок 3).

Рис. 3. Находим винт крепления

Вскрываем пломбу и откручиваем винт.

Рис. 4. Откручиваем винт

В этом приборе он один, но бывают случаи, когда их несколько.

Если один из них останется не открученным, то в этом случае при разборке можно сломать весь корпус. Убедившись, что все винты удалены, пробуем разделить две половины корпуса с помощью отвертки или лезвия ножа (рисунок 5).

Рис. 5. Разделяем 2 половины корпуса

Делать это нужно осторожно, помогая при этом пальцами рук. Сняв крышку корпуса, аккуратно извлекаем плату и переворачиваем ее.

Рис. 6. Извлекаем плату

Чтобы ничего не мешало, вынимает тройник трубки с паза в корпусе (рисунок 7 и 8).

Рис. 7. Вынимаем тройник трубки Рис. 8

Теперь имеется доступ к местам пайки выводов проблемной кнопки.

Рис. 9. Печатная плата тонометра

Если смотреть по печатной плате, то два плеча кнопки запараллеленны, для улучшения контакта. При подключении к выводам кнопки мультиметра в режиме измерения сопротивления и включенной кнопке (рисунок 10 и 11), прибор показал разрыв цепи, хотя должно быть наоборот. Лишь при надавливании щупами на места пайки, изредка появлялась цепь.

Рис. 10. Проверка мультиметром Рис. 11

Это указывало на дефект пайки, вследствие чего и не было точного срабатывания контакта. Иногда, со временем вокруг вывода детали образуется микротрещина, которая невооруженным глазом может быть не видна. Особенно это касается электронных компонентов, которые греются или подвержены механическому воздействию. Например, та самая кнопка, о которой говорилось выше.

Если бы кнопка оказалась нерабочей, то ее можно заменить на аналогичную из старой техники. Например, с передней панели тюнера спутникового телевидения или другой нерабочей аппаратуры (рисунок 12).

Рис. 12. Пример, где взять кнопку

Также, такие кнопки продаются на радиорынке или интернет магазине электронных комплектующих. В этом случае проблема состояла именно в папке, и менять кнопку не было особой потребности.

Пропаять выводы кнопки можно паяльником мощностью — 25 Вт. Паяльник с большей мощностью может перегреть дорожки и спровоцировать их отслоение. Также, работать им не совсем удобно, из-за толстого жала.

Для достижения хорошего результата пайки, необходимо использовать качественный флюс. Самый простой — это канифоль, растворенная в спирте. Можно использовать обычную канифоль.

Итак, покрываем места пайки флюсом (рисунок 13) и нагрев инструмент, пропаиваем места соединения выводов кнопки (рисунок 14).

Рис. 13. Покрываем флюсом Рис. 14. Используем паяльник

Олова при этом не понадобится, так как достаточно будет того, что на плате.

После завершения пайки, протираем эти места ватой, смоченной в спирте или одеколоне. Это уберет мусор и излишки флюса.
Далее, соединяем щупы мультиметра с этими выводами, и нажав кнопку смотрим на результат.

Рис. 15. Итог пайки

Плата должна «сесть» на направляющие пластмассовые шпильки (рисунок 16).

Рис. 16. Устанавливаем обратно плату тонометра

Далее, держатель трубок необходимо установить в соответствующий паз. Накрываем плату верхней крышкой, и с усилием защелкиваем корпус.

Рис. 17. Держатель трубок устанавливаем в паз

Закручиваем винт в батарейном отсеке.

Рис. 18. Закручиваем винт

Ставим элементы питания и пробуем включить прибор.

Рис. 19. Тонометр заработал! Ремонт закончен.

Тонометр включается с первого раза, а это значит, что проблема с кнопкой решена.

Источник

Ремонт тонометра B.Well WA — 33. Не накачивает манжет.

Ремонт тонометра AND UA — 670. Слабо накачивает манжет.Подробнее

Ремонт тонометра B. Well pro 39. Не накачивает манжет.Подробнее

Ремонт тонометра B. Well WA-33. Выключается при калибровке.Подробнее

Ремонт тонометра Microlife BP A100. Не накачивает манжет. Выдаёт ошибку.Подробнее

Ремонт тонометра MBO Digimed 5. Не накачивает манжет. Выдаёт ошибку.Подробнее

Ремонт тонометра Curamed MD 15469. Не накачивает манжет.Подробнее

Ремонт тонометра Rossmax mr 800I. Не накачивает манжет. Ошибка E 1.Подробнее

Ремонт тонометра Paramed Expert. Не накачивает манжет. Ошибка E-3.Подробнее

Ремонт тонометра Medisana MTS. Не накачивает манжет.Подробнее

Ремонт тонометра Life Source ua-779. Не накачивает манжет.Подробнее

Ремонт коннектора тонометра AND UA 777. Не накачивает манжет. Не работает.Подробнее

Ремонт тонометра Gamma M1-3. Не накачивает манжет.Подробнее

Тонометр ARM BF 1110 не накачивает манжет. Не работает.Подробнее

Ремонт тонометра MPT Automatic 90. Не накачивает манжет. Ошибка Error.Подробнее

Ремонт запястника UKC. Не накачивает манжет.Подробнее

Ремонт тонометра Microlife BP 2BHO. Слабо накачивает манжет.Подробнее

Ремонт тонометра Microlife BP a 100 plus. Не накачивает манжет. Не работает. Ошибка Err3.Подробнее

Ремонт тонометра AEG BMG 4922. Не накачивает манжет. Не работает.Подробнее

Ремонт тонометра A&D Medical UB-402. Не накачивает манжет. Ремонт компрессора.Подробнее

Источник

Топ 5 самых частых неисправностей тонометров

Всех приветствую! Продолжаю обобщать и выкладывать в сжатом виде свой опыт по ремонту электроники. Привожу свой Топ 10 самых частых неисправностей тонометров, который родился в результате случайных ремонтов медицинской техники и общения с другими Мастерами. Не скажу, что я в этой области большой специалист, но кое-что мне попадалось и удачно починялось. Начнем рейтинг. Места неисправностей тонометров и измерителей артериального давления отсортированы по частоте появления неисправности.

1 место – потеря герметичности манжеты тонометра

Если в Вашем тонометре случилась потеря герметичности контура нагнетания давления, то с большой вероятностью на экране автоматического тонометра высветится ошибка «Err Cuf». В переводе с английского cuff – манжета, поэтому логично, что ошибка Err Cuf – это ошибка герметичности манжеты.

Если Ваш тонометр выдает такую ошибку, то прежде всего нужно проверить места соединения манжеты с компрессором. Для этого нужно снять манжету. Рассмотрим, как это сделать на примере тонометра на запястье AND UB-403.

Как разобрать автоматический тонометр на запястье AND UB-403

При включении этот измеритель артериального давления показывает ноль.

Затем происходит накачка манжеты, но она прерывается и появляется на дисплее ошибка Err Cuf.

Разворачиваем тонометр AND UB-403 боком и видим заглушку, которую нужно снять, поддев ее тонкой шлицевой отверткой или шилом.

С другой стороны корпуса снимаем такую же заглушку.

Вот как выглядят эти заглушки для крепления манжеты.

После этого снимаем манжету тонометра AND UB-403 и видим места подсоединения патрубков от компрессора к манжете – их целых два.

В этих местах может случиться разуплотнение и утечка воздуха, поэтому внимательно осматриваем и очищаем уплотнительные резиночки патрубков тонометра и манжеты.

Пробуем собрать все в обратном порядке.

Если ошибка манжеты осталась, нужно проверить саму манжету на предмет трещин. Обычно это делается визуально.

Резиновую манжету тонометра можно починить, приклеив заплатку на место утечки воздуха. О том, как поставить заплатку и отремонтировать манжету смотрите ниже в видео на примере манжеты тонометра Microlife.

Как заклеить подушку тонометра

Если же манжета Вашего тонометра целая, то нужно промазать места соединения герметиком или заменить уплотнительные резиночки манжеты, если сможете их найти.

Бывает, что разуплотнение подачи воздуха происходит внутри устройства. В этом случае придется разбирать тонометр и устранять микротрещины или менять засохшие резинки.

Если Вам непонятна разборка тонометра, то советую посмотреть следующее видео как правильно разобрать AND UB 201.

2 место – пропадают сегменты цифр на дисплее тонометра

Еще одной частью болезнью является отслоение шлейфа ЖК экранов тонометров, в результате чего сегменты цифр и букв могут не отображаться на дисплее.

Для ремонта такой неисправности придется опять разбирать измеритель артериального давления и ремонтировать контакты шлейфа. Анализ случаев отслоения шлейфов и ремонта таких случаев для телевизоров и мониторов я проводил в статье ранее.

Шлейфы дисплеев тонометров приклеены по такому же принципу. Ремонт облегчается из-за приятных размеров и шага контактов шлейфа. Ремонтировать такие шлейфы намного легче, чем в телевизорах.

После разборки тонометра приклеить шлейф дисплея обратно можно путем равномерного нагрева с помощью термофена или паяльника со специальной насадкой для ремонта шлейфов. Посмотрите видео на эту тему – очень познавательно и интересно.

Ремонт и восстановление ЖК дисплея тонометра Sanitas

Ремонт дисплея, если пропадают сегменты тонометра OMRON MX2 Basic

Вероятность успешного ремонта шлейфа дисплея тонометра очень велика, если его не порвать и не повредить сам дисплей.

3 место – не работают кнопки тонометра

В автоматических и полуавтоматических тонометрах управление работой происходит с помощью тактовых кнопок . Эти кнопки не вечны и со временем выходят из строя – не нажимаются, болтаются, нажимаются без щелчка, нажимаются со щелчком, но без результата.

При неисправной кнопке тонометра приходится разбирать устройство, отсоединять электронную плату, выпаивать старую и впаивать новую кнопку. В принципе, ничего сложного, только нужно подобрать точно такую же кнопку, потому что посадочных мест, форм и размеров кнопок бывает великое множество.

Пример распространенных кнопок смотрите в видеоролике по разборке и замене кнопки тонометра.

Ремонт тонометра OMRON M3 Expert

4 место – тонометр неправильно измеряет артериальное давление

Прежде, чем говорить о том, что тонометр неправильно измеряет давление, необходимо определиться с погрешностями измерений и факторов, их увеличивающих.

Всем известно, что подавляющее большинство современных измерителей артериального давления работают по методу тонов Н. С. Короткова , который даже признала в качестве официально рекомендуемого Всемирная Организация Здравоохранения. Этот косвенный метод измерения имеет некоторую погрешность, определяемую упругостью стенок артерий и мягких тканей, амплитудой и формой пульсовой волны и другими факторами, разными для каждого человека.

Если отказаться от округлений и точно использовать цену деления манометра, то мы увидим разницу между соседними измерениями и при пользовании механическим тонометром. Многочисленные эксперименты показали, что погрешность метода тонов Н. С. Короткова обычно находится в пределах ±5-7 мм рт. ст.

Погрешность ручных тонометров складывается из трёх составляющих: погрешности метода, точности манометра и ошибок определения момента считывания показаний. Получается, что величина погрешности измерения артериального давления может доходить до 15 мм рт. ст. Это нужно учитывать, перед тем, как принимать медикаменты для нормализации давления.

Для уверенности в показаниях тонометра метрологи и врачи советуют проводить несколько измерений с перерывом между ними не менее 3-5 минут. Примерно за такое время восстанавливается диаметр сечения сосудов, что помогает повысить точность измерений.

С точки зрения электроники кончено тоже могут быть причины увеличения погрешности измерений. За это отвечает датчик давления и микроконтроллер. Реже могут быть проблемы с прошивкой и напряжением питания.

5 место – неисправности электроники тонометра

Перед проведением ремонта тонометра необходимо внимательно осмотреть печатную плату на предмет микротрещин и плохой пайки. Подозрительные места пропаять, а подозрительные радиоэлементы проверить или заменить на аналогичные.

После включения тонометра нужно сразу проверить напряжения питания в контрольных точках на плате или на контактах преобразователей напряжения.

Часто встречается неисправность в виде завышенного потребления от батарей питания . Эта неисправность проявляется в виде малого срока работы от батареек. Чтобы найти элемент платы, который тянет на себя повышенный ток, можно воспользоваться тактильным методом – пощупать все микросхемы, чтобы найти самую нагретую. Такие микросхемы необходимо пропаять или заменить.

Если тонометр на дисплее выдает непонятную ошибку, то с большой вероятностью это тоже проблема электроники. В таком случае нужно изучить принцип работы тонометра и последовательно проверить все элементы схемы.

Иногда случается так, что клинит компрессор тонометра – при включении устройства компрессор даже не дергается и на дисплее выдается ошибка с каким-то номером или общая ошибка. Иногда от заклинивания компрессора тонометра помогает его разборка и проворачивание якоря вокруг оси. Клин компрессора может происходить из-за износа механических деталей или попадания пыли внутрь. При таком варианте необходимо почистить внутренности компрессора и нанести внутрь новую смазку .

На этом завершаю свой Топ 5 самых частых неисправностей тонометров , которые Вы можете исправить своими руками дома.

В завершении еще одно видео для Вас по ремонту тонометра OMRON M2 Basic и его блока питания .

Источник

Загрузка…

Доброго дня, дорогие читатели! Сегодня хочу поделится своим впечатлением от прибора, который имеет важную роль в определении нашего с вами состояния здоровья и особенно контроль работы такого органа, как сердце.

Речь пойдёт об измерителе артериального давления, а точнее о модели B. Well WA-22h. Конечно, на рынке медицинской техники много подобных приборов, с каждым годом качество, дизайн и, что немаловажно, функции их улучшаютя, но вместе с тем увеличивается и цена.

Прибор, о котором я веду речь, не новый, но до сих пор пользуется спросом и имеется в продаже в аптечной сети. Отчасти благодаря его относительно невысокой стоимости — в среднем 1,500 рублей.

Сразу скажу, что я не гипертоник, а скорей наоборот, имею низкое давление, но тонометр приобретался для всех членов семьи, некоторые из них страдают повышенным давлением.
Так что данная вещь универсальная и измерит любое ваше состояние.

Аппарат лёгкий, но брать в дорогу я бы его не советовала, для этого лучше подойдут автоматические и более компактные модели.

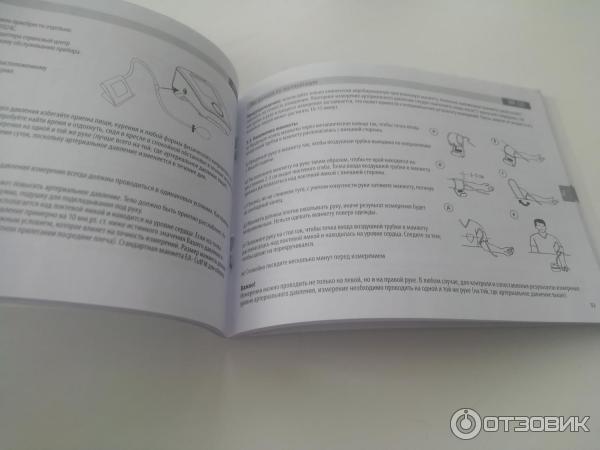

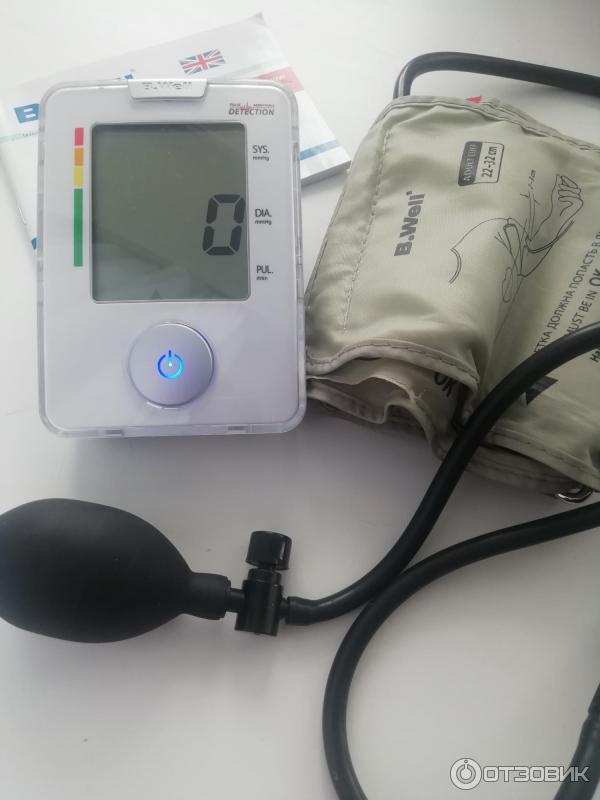

Он прост в использовании — достаточно закрепить манжет, присоединить трубку и нажать кнопку. Если вы испытываете затруднения в использовании, к измерителю прикладывается брошюра-инструкция, где пошагово все подробно описано.

Из плюсов хочу дополнительно отметить, что прибор помнит последнее значение измеренного давления. Если вы не пользуетесь им более минуты, он автоматически выключится.

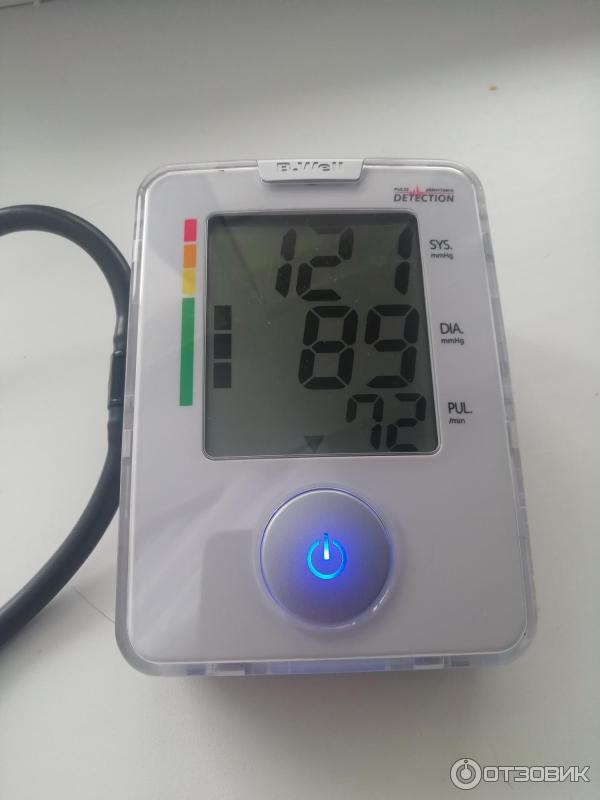

На дисплее после окончания измерения выводятся цифры, соответствующие вашему давлению и количеству сердечных ударов, что есть не на всех подобных приборах. Цифры достаточно крупные, что важно для человека с плохим зрением. Но при этом дисплей не подсвечивается, что не очень удобно.

Есть звуковое сопровождение, то есть, когда измеритель работает, он издаёт сигнал в соответствии с ударами вашего пульса.

Есть подсветка кнопки включения.

Если сердце бьется часто или не ровно, на дисплее покажется рисунок в виде пиков, на что я всегда обращаю внимание.

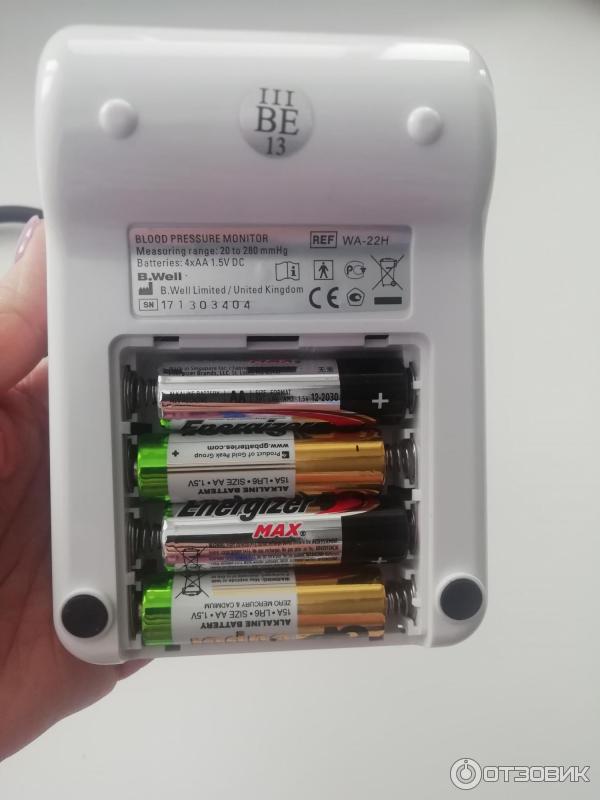

Прибор работает от четырёх пальчиковых батареек, я за срок его службы (более двух лет) сменила их всего однажды. Есть возможность подключения к сети.

По истечении двух лет службы мой измеритель B. Well WA-22h стал чаще выдавать ошибку Err 1, при этом я поменяла батарейки, учла все советы, указанные в инструкции по действиям в подобной ситуации, однако, символ «Ошибка» все чаще стал выводится на дисплей.

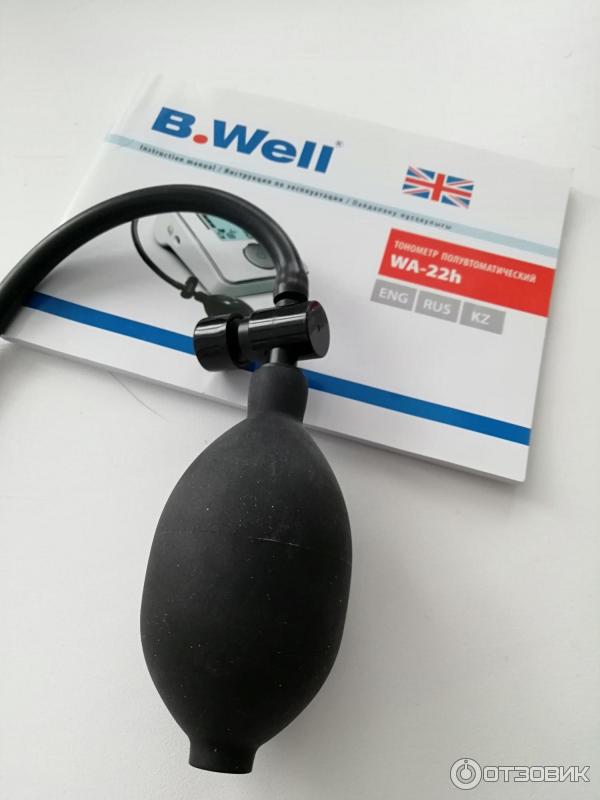

Кроме того, стал изнашиваться прорезиненный шланг накачки воздуха.

Давление измерялось только с третьего или четвёртого раза, хотя мы точно следовали указаниям изготовителя.

И вот решением заменить данную модель тонометра стал последний критический сбой в его работе, когда у моего родственника были явные нарушения в работе сердца, и нужно было знать точное давление, чтоб принять соответствующее лекарство или вызвать неотложку. Однако, наш тонометр сначала вообще не показывал давление, а затем показал норму. При проверке на другом аналогичном тонометре оказалось, что у больного очень высокое давление, таким образом, наш прибор выдал грубейшую ошибку, которая могла бы привести к серьёзным последствиям.

Подитоживая скажу, что при всех достоинствах, у измерителя артериального давления B. Well WA-22h есть очень большой недостаток — ошибка в измерении, что является нарушением его основной функции.

Правда, справедливости ради, замечу, что подобный сбой произошёл после двух лет безупречной эксплуатации. А, может, просто случаев серьёзных нарушений в состоянии здоровья членов нашей семьи просто не было.
Как знать. Выбор за вами.

Table of Contents for B.Well WA-22H:

Questions, Opinions and Exploitation Impressions:

You can ask a question, express your opinion or share our experience of B.Well WA-22H device using right now.

Accompanying Data:

B.Well WA-22H Blood Glucose Meter PDF Instruction Manual (Updated: Friday 4th of November 2022 08:33:22 AM)

Rating: 4.9 (rated by 50 users)

Compatible devices: A1CNow SELF CHECK, TD-4207B, Nipro Premier alpha, HALO, BLE Smart, Premium V10, METRIX AIR, OneTouch Profile blood glucose monitor.

Recommended Documentation:

Text Version of B.Well WA-22H Instruction Manual

(Ocr-Read Summary of Contents, UPD: 04 November 2022)

Recommended Instructions: DW Pro 2 Phone, SGPT111GB/S, MP-C7057

Additional Information:

Operating Impressions, Questions and Answers:
