Сброс ошибки abs toyota harrier

Как сбросить ошибку АБС? Есть 3 основных пути убрать значок: скинуть клеммы с АКБ, удалить данные через сканер или обратиться на СТО. Учтите, что в первом случае — это может стать временной мерой и в скором времени ошибка может вернуться. И придется снова искать вариант, как сбросить. Так что же делать, если загорелась индикация на щитке приборов антиблокировочной системы? Как убрать значок АБС и чем грозит простой сброс ошибки АБС, расскажем сегодня.

Достаточно ли просто сбросить?

Для начала разберёмся с вопросом, стоит ли просто удалить ошибку АБС из памяти блока без углублённой диагностики. Вспомним из устройства автомобиля, что антиблокировочная система появилась одной из первых в автомобилестроении, а значит она является градообразующей  для других систем. Например, импульсы от датчиков колёс получают также системы стабилизации, поэтому такие действия убрать лампочку АБС с панели щитка приборов будет как минимум нерационально.

Как диагностировать и сбросить?

Прежде всего разберем методы и способы диагностирования системы и, конечно, как сбросить ошибку АБС из памяти системы.

Самодиагностика

Перед тем, как сбросить данные по датчику, начать нужно с проверки системы. Приведём пример диагностики своими руками на автомобиле Volvo 850:

• Для авто до 1995 г.в. щуп блока самодиагностики вставить в гнездо колодки «А» или «В», для выпуска после 1995-плюсовую клемму с разъёмом 16, минусовую-с разъёмом №4 или №5.
• Включаем зажигание и кратковременно нажимаем на кнопку самодиагностики.
• Считываем коды по числу вспышек: коды трёхзначные, между каждой идёт пауза. Код ошибки повторяется несколько раз, для  чтение следующей требуется нажатие каждый раз на кнопку диагностики.
• При отсутствии ошибок в системе будет выдаваться код 1-1-1.

Если ошибок в системе много или требуется определить какую-то циклическую неисправность, то требуется сброс ошибки АБС:

1. Нажать и удерживать кнопку самодиагностики более 5, но не более 10 секунд.
2. Отпустить кнопку и дождаться постоянного по частоте сечения индикатора.
3. Пока не начал моргать индикатор, нажать и удерживать кнопку не менее 5 секунд.
4. Прекратить удерживать кнопку, лампа светодиода должна погаснуть
5. Считать ошибки-должен выдаваться код 1-1-1 «нет ошибок», в противном случае повторить ещё раз процедуру и сбросить их заново.

Приведём для примера несколько наиболее распространённо встречающихся кодов:

1-1-1 Никакой неисправности не обнаружено
1-2-1 Датчик скорости левого переднего колеса — дефектный сигнал при скорости до 40 км/ч
1-2-5 Неверный сигнал датчика какого- либо колеса в течение продолжительного времени
1-3-5 Неисправность блока управления.
1-4-3 Сигнал скорости автомобиля. Дефект в цепи
1-4-4 Перегрев тормозных дисков
1-5-1 Обрыв или короткое замыкание на электропитание в датчике левого переднего
2-2-1 Датчик скорости левого переднего колеса — нет сигнала антиблокировочной системы
2-3-1 Отсутствует сигнал датчика левого переднего колеса.
2-3-5 Отсутствует сигнал датчика заднего моста.
3-1-3 Датчик скорости левого заднего колеса — обрыв или короткое замыкание цепи
3-2-1 Датчик скорости левого переднего колеса — неустойчивый сигнал на скорости свыше 40 км/ч
4-1-4 Возвратный клапан правого переднего тормоза — обрыв или короткое замыкание цепи
4-2-2 Возвратный клапан задних тормозов — обрыв или короткое замыкание цепи ,дефект в цепи катушки клапана
4-3-3 Напряжение питания ниже нормы
4-4-3 Гидравлический модулятор — повреждение в электрической или механической части двигателя насоса

Сканер

Также в качестве прибора для самостоятельной диагностики, а также чтобы снять ошибку АБС, используется сканер Scan Tool Pro Black Edition.

Чтобы выполнить диагностику, нужно вставить устройство в диагностический разъём автомобиля OBD-2 и по Wi-Fi или Bluethooth надо выполнить совмещение телефона и устройства. Если вы выполняете соединение по  Bluethooth, то пароль входа: 1234, при подключении через Wi-Fi достаточно лишь найти сеть Scan Tool Pro Black Edition.

Далее скачиваем и устанавливаем приложение для работы со сканером (например, CarScanner, Carista, Motodata и др.). Порядок работы:

• Включаем зажигание и примерно через 10 секунд запускаем двигатель
• Немного ожидаем и в приложении находим пункт «подключить».
• Теперь всё готово к диагностике и можно начинать сам процесс, следуя инструкциям на экране ПК или телефона.
• Все найденные неисправности можно удалить и сбросить прямо в приложении.

В качестве прошивки рекомендуем приобретать версию 1.5 или выше 2.1.Теперь проблем с тем, как отдиагностировать систему или как убрать ошибку АБС из памяти блока возникнуть не должно.

АКБ

В некоторых случаях (например для визуализации, что с авто всё в порядке) появляется необходимость и вопрос, как убрать abs в машине. Есть, конечно, старый проверенный способ, как стереть ошибку АБС и не только — это отсоединить клеммы на аккумуляторе и оставить обесточенной систему на какое-то время. Однако этот метод работает только на временных ошибках. Если неисправность постоянная, то для того, как скинуть ошибку АБС, чтобы она не вернулась, придётся искать другой метод сбросить ее.

Конечно, самый верный способ,  как сбросить датчик АБС — это устранять причину неисправности, а не пытаться решить её какими-то обходными путями. Возможно, для этого придется обратиться на СТО, если у Вас нет достаточных знаний в устройстве автомобиля. Хотя в итоге каждый сам для себя ищет решение, как сбросить индикацию.

Надеемся, что статья оказалась полезной для прочтения. В комментариях расскажите, был ли у вас опыт самостоятельной диагностики и как Вы сбрасывали неисправность с приборной панели.

Об ошибках АБС

Большая часть современных автомобилей оснащены системой АБС, делающей движение более безопасным. Как и в любом устройстве, в антиблокировочной системе периодически возникают неполадки. Если появилась какая-либо ошибка АБС, на панели приборов загорается лампочка. Таким образом бортовой компьютер информирует о возникших неисправностях. Иногда водитель неверно трактует причину горящей лампы. Например, она зажигается, когда начинает работать мотор, и гаснет через 1-2 секунды. В этот период осуществляется диагностика всей системы и светящийся индикатор не считается ошибкой АБС.

Признаки неисправностей

Основным признаком неисправности АБС остается горящий датчик. Если он зажигается во время запуска двигателя и не гаснет более 6 секунд, можно говорить о наличии проблем в работе системы.

Лампочка не всегда зажигается на стоящем автомобиле даже при наличии серьезных проблем.

Некоторые поломки модуля провоцируют срабатывание датчика, когда машина двигается со скоростью более 25 км/ч.

К дополнительным признакам неисправности системы относятся:

• заклинивающие тормоза;
• не корректно работающая педаль тормоза.

Когда нажатие педали тормоза требует все больших усилий, необходимо срочно провести диагностику системы и выявить неполадки. Если своевременно не устранить проблему, постепенно педаль совсем перестанет перемещаться.

Хаотично срабатывающие при нормальном движении тормоза также свидетельствуют о выходе из строя АБС.

Коды ошибок АБС

Основные причины и пути решения проблемы

В зависимости от причины некоторые ошибки АБС можно устранить самостоятельно.

Серьезные поломки потребуют вмешательства специалистов.

Диагностика

Проверить работоспособность АБС можно своими руками, не посещая СТО. Для этого нужно:

• снять колесный датчик;
• удалить загрязнения;
• обработать керосином;
• очистить от грязи зубцы ступицы колеса;
• очистить датчик задней передачи;
• проверить соответствие электрического сопротивления с указанным в мануале;
• поднять машину при помощи домкрата;
• раскрутить колесо, замерить вольтметром напряжение в обмотке сенсора;
• проверить уровень износа подшипников.

Если диагностика не выявила проблем, следует проверить работоспособность предохранителей в защитном реле и самого реле.

Чтобы подтвердить исправность реле, нужно:

• отключить разъем электроблока;
• прикрепить щупы вольтметра к первым двум контактам блока;
• включить зажигание;
• замерить напряжение бортовой сети;
• если оно отсутствует — проблема в предохранителях;
• если проблемы не выявлено, снять реле;
• подключить клеммы аккумулятора к 5 и 6 выводу.

Рабочее реле при срабатывании издает щелчки. При их отсутствии реле меняют.

В каких случаях потребуется помощь профессионала

Автомобили нового поколения оснащены сложными бортовыми компьютерами. Чтобы считать информацию о неисправности, потребуется провести электронную диагностику. Процедура подразумевает подключение специального сканера к диагностирующему порту. Чаще всего самостоятельно выполнить диагностику не получается по причине отсутствия сканера.

Многие водители выполняют ремонт системы АБС собственноручно, надеясь на свои знания и опыт.

Чтобы избежать неожиданного выхода модуля из строя во время движения, лучше воздержаться от самостоятельного ремонта сложных неисправностей.

Не прибегая к услугам мастера, можно:

• просушить, очистить от грязи блоки системы;
• сменить предохранители;
• зачистить контакты, заменить поврежденный провод.

Во всех остальных случаях лучше доверить ремонт специалистам.

Часто задаваемые вопросы

Одним из наиболее частых вопросов автомобилистов является причина срабатывания лампочки после замены тормозных дисков. В основном это обусловлено тем, что диск сточен неравномерно и колодки к нему еще не притерлись. Для устранения проблемы обычно достаточно 2-3 раза резко затормозить.

Возможные проблемы и нюансы

Иногда даже после выявления и устранения неисправностей лампочка АБС не перестает гореть. Опытные автомобилисты в таком случае советуют выполнить сброс ошибки. Для этого нужно:

• замкнуть разъемы диагностики на все время сброса;
• выжать педаль тормоза;
• повернуть ключ в замке зажигания;
• дождаться, когда лампа АБС потухнет;
• после отключения лампы отпустить тормоз;
• индикатор АБС зажжется примерно через 4 секунды;
• как только он загорится, надавить на педаль тормоза снова;
• удерживать тормоз, пока лампа не потухнет;
• отпустить педаль;
• вскоре лампочка мигнет 2 раза и погаснет;
• отключить зажигание;
• снять перемычку.

После проведения процедуры память устройства будет очищена.

Ошибка АБС свидетельствует о возникновении проблем в системе. Устройство при этом может продолжать работу. Однако игнорировать неполадки не стоит. Чтобы не подвергать опасности жизнь и здоровье участников дорожного движения, нужно при появлении ошибки доставить автомобиль на СТО для проведения диагностики и устранения поломки. При незначительных неисправностях можно провести ремонт самостоятельно.

Вопросы, касающиеся прав автомобилистов, зачастую более важны, чем кажется на первый взгляд. Водитель может лишиться прав или понести другое суровое наказание из за незнания или неправильного трактования законов и правил. Не ленитесь глубоко погружаться в суть изучаемого вопроса, не стесняйтесь спросить совет у профессионалов.

Источник

Как сбросить ошибку датчика абс

Крайне полезная инфа для владельцев Аккордов и не только

Сброс ошибки АВС
1. Зажигание выключено. Замкните контакты 4 и 9 в разъеме самодиагностики. Он должен оставаться замкнутым в течение всего времени сброса ошибки;

3. Не отпуская педаль тормоза, включите зажигание. Индикатор ABS должен погаснуть через 2 секунды;

4. Отпустите педаль тормоза. Индикатор ABS должен вновь загореться через 4 секунды;

5. Нажмите педаль тормоза еще раз. Удерживайте ее в нажатом состоянии 4 секунды, пока индикатор ABS не погаснет;

6. Когда индикатор ABS погаснет, отпустите педаль тормоза; Через 4 секунды индикатор ABS должен коротко мигнуть 2 раза, что означает, что все ошибки из памяти были удалены;

7. Выключаем зажигание и снять перемычку с диагностического разъема. Сразу после сброса ошибок ABS и повторного запуска на панели приборов загорается оранжевый треугольник /! с восклицательным знаком. Когда VSA работает нормально он не горит, а только моргает в случае срабатывания антибукса или системы курсовой устойчивости. Если начать движение, то через какое-то время треугольник тухнет и загорается лампа VSA. Причем пока горит треугольник работает ABS и антибукс, как только загорается VSA — работает только ABS. Если заглушить двигатель и снова завести опять загорается треугольник и т.д.

1. Зажигание выключено. Замкните контакты 4 и 9 в разъеме самодиагностики. Он должен оставаться замкнутым в течение всего времени сброса ошибки;

2. Снять автомобиль с ручного тормоза;

3. Нажимать на педаль тормоза и не отпускать её на протяжении всего обнуления ошибки VSA;

5. Как только лампа ABS погаснет, необходимо нажав кнопку ручника вытянуть его в крайнее верхнее положение (поставить на ручник) и, не отпуская кнопки перевести его обратно в нижнее положение и, все так же не отпуская кнопки, переводим ручник опять в верхнее положение. Делать это все надо быстро, без задержек;

6. Ждём когда оранжевый треугольник /! моргнёт 2 раза. Обычно если всё сделано верно, он моргает сразу же после установки рычага в последнем вытянутом положении;

7. Выключаем зажигание и убираем перемычку с диагностического разъема.

1. Зажигание выключено. Замкните контакты 4 и 9 в разъеме самодиагностики. Он должен оставаться замкнутым в течение всего времени сброса ошибки;

2. Вывернуть рулевое колесо до упора влево и удерживать его в этом положении;

3. Включить зажигание. Через 4 секунды индикатор EPS должен погаснуть;

4. Вернуть руль в среднее положение и отпустить его. Через 4 секунды EPS вновь загорится;

5. Как только индикатор загорится, повторяем п. 2. Через 4 секунды EPS снова гаснет;

6. Возвращаем руль в среднее положение и отпускаем его. Если все сделано верно, то через 4 секунды, EPS моргнет 2 раза, подтвердив обнуление памяти;

7. Выключаем зажигание и убираем перемычку с диагностического разъема.

Источник

Не гаснет ошибка ABS после замены датчика

Как сбросить ошибку акпп тойота

И так друзья проблемка у меня была такая:
Первый раз она была замечена в пятницу и проявилась она однократно.Подъезжая к дому у меня пропала тяга авто (обороты растут, мотор ревет, а машина еле едет) Через 30 сек она прошла!А вот на следующий день через 15 минутной езды по городу у меня это началось и кое как доехал до дому!Эффект как будто с 3 передачи трогаешся!На холодную вела себя нормально.
Вспомнив про самодиагностику решил ее сделать!
Как ее делать изложу ниже, может кому то понадобиться!
Вывод диагностических кодов.
Внимание: При диагностике используються два основных режима: текущей самодиагностики и тестирования.

Режим текущей самодиагностики
Для получения выходного диагностического кода необходимо выполнить следующие процедуры.
1. Проверьте начальные условия.
а) Напряжение аккумуляторной батареи — не ниже 11 вольт.
б) дросельная заслонка — полностью закрыта.
в) Рычаг управления коробкой переключения передач — в нейтральном положении (я делал в паркинге.
г) Все дополнительное оборудование выключено.
д) Двигатель прогрет до нормальной температуры.

2. Включите зажигание, но не запускайте двигатель.
3. Замкните накоротко выводы диагностического разъема «TE1» и «E1».
4 Прочтите диагностический код по количеству вспышек табло «CHECK».

Я сначала замкнул а потом вкл зажигание!

Формы диагностических кодов
а) Нормальная работа системы (отсутствие неисправности) — световое табло загораеться и гаснет 2 раза в секунду.
б) Индикация кода неисправностей.
При наличии неисправности световое табло мигает каждые 0,5 секунды. Первая последовательность вспышек соответствует первому числу диагностического кода, состоящего из двух цифр. После паузы в 1,5 секунды выводиться вторая последовательность вспышек, соответствующая второму числу кода. При наличии двух и более кодов неисправностей при выводе между ними устанавливаеться интервал в 2,5 секунды. После того как все коды выведены, наступает пауза в 4,5 секунды, а затем все они повторяються, пока выводы TE1″ и «E1» диагностического разъема замкнуты.

Режим тестирования.
Внимание: по сравнению с обычным режимом самодиагностики, самодиагностика в режиме тестирования обладает повышенной чувствительностью к определению неисправностей.
Это позволяет определить неисправности в электрических цепях системы пуска, системы кондиционирования воздуха, а также в электрической цепи выключателя запрещения запуска.
Самодиагностика в режиме тестирования позволяет определить неисправности, которые фиксируються и обычной самодиагностикой.

1. Проверьте начальные условия.
а) Напряжение аккумуляторной батареи — не ниже 11 вольт.
б) Двигатель прогрет до нормальной рабочей температуры
в) Рычаг управления коробкой переключения передач — в нейтральном положении (я делал в паркинге).
г) Все дополнительное оборудование выключено.

2. Замкните накоротко выводы диагностического разъема «TE2» и «E1», затем включите зажигание, и система самодиагностики будет функционировать в режиме тестирования.

Внимание: подтверждением того, что система самодиагностики функционирует в режиме тестирования, являеться мигание табло «CHECK» при включеном зажигании. При этом время между концом и началом последовательных импульсов (вспышек), то есть скважность импульсов, составляет 0,13 секунды.

3. Запустите двигатель и начните движение автомобиля со скоростью 10 кмч или выше.
4. Имитируйте ситуации, в которых проявляеться неисправность.
5. Перемкните выводы «TE1» и «E1» диагностического разъема.
6. Прочтите диагностические коды по количеству вспышек светового табло «CHECK».
7 По окончании диагностирования, отсоедините провода от диагностического разъема.

Внимание:
— Система не перейдет в режим тестирования, если выводы «TE2» и «E1» будут перемкнуты после того, как включено зажигание.
— При скорости автомобиля 5 кмч и ниже, будет выводиться код №42 (датчик скорости), что не являеться признаком неисправности.
— Если двигатель не проворачивается стартером, будет высвечиваться код №43 (стартер), что не являеться признаком неисправности.
— Если рычаг управления автоматической трансмиссией находиться в положениях: «D», «2», «L» или «R», или, если включен кондиционер, или, если полностью нажата педаль акселератора, то выводиться код №51 («включение кондиционера»), что, однако, не являеться признаком неисправности.

Самое интересное что если ошибка двигателя то будет моргать Джекичан а если коробки то значок ОДОФФ )))) Молодцы япошки!

Диагностические коды для электронного блока управления (3S-FE, 4S-FE, 4A-FE, 5A-FE, 7A-FE):
12 — Управляющий сигнал от распределителя;
13 — Управляющий сигнал от распределителя;
14 — Система зажигания;
16 — Управляющий сигнал от АКПП;
17 — Процессор электронного блока управления;
21 — Кислородный датчик (обогреватель);
21 — Кислородный датчик;
22 — Датчик температуры охлаждающей жидкости;
24 — Датчик температуры воздуха на впуске;
25 — Сигнал бедной смеси (При частоте вращения более 1500
об.мин и скорости до 100 кмч в течение 90 секунд и более
не поступает сигнал от кислородного датчика);
31 — Датчик абсолютного давления во впускном коллекторе;
33 — Клапан системы управления частотой вращения холостого хода;
36 — Датчик CPS;
41 — Датчик положения дросельной заслонки;
42 — Датчик скорости автомобиля;
43 — Стартер (система запуска);
51 — Выключатель кондиционера;
52 — Датчик детонации;
81 — Электронное управление АКПП (ЕСТ1);
83 — Электронное управление АКПП (ESA1);
84 — Электронное управление АКПП (ESA2);
85 — Электронное управление АКПП (ESA3);

42 — Датчик частоты вращения (комбинации приборов) — обрыв проводки или короткое замыкание;
61 — Датчик частоты вращения №2 (КПП) (А245Е) — обрыв проводки или короткое замыкание;
62 — Электромагнитный клапан №1 — обрыв проводки или короткое замыкание;
63 — Электромагнитный клапан №2 — обрыв проводки или короткое замыкание;
64 — Электромагнитный клапан блокировки гидротрансформатора — обрыв проводки или короткое замыкание;

37 — Датчик частоты вращения №2 (КПП) — обрыв проводки или короткое замыкание;
42 — Датчик частоты вращения (комбинации приборов) — обрыв проводки или короткое замыкание;
62 — Электромагнитный клапан №1 — обрыв проводки или короткое замыкание;
63 — Электромагнитный клапан №2 — обрыв проводки или короткое замыкание;
64 — Электромагнитный клапан управления качеством блокировки гидротрансформатора — обрыв проводки или короткое замыкание;
68 — Электромагнитный клапан №3 (клапан блокировки гидротрансформатора)- обрыв проводки или короткое замыкание;

44 — Дачик частоты вращения заднего выходного вала КПП — обрыв проводки или короткое замыкание;
61 — Датчик частоты вращения переднего выходного вала — обрыв проводки или короткое замыкание;
62 — Электромагнитный клапан №1 — обрыв проводки или короткое замыкание;
63 — Электромагнитный клапан №2 — обрыв проводки или короткое замыкание;
64 — Электромагнитный клапан блокировки гтдротрансформатора — обрыв проводки или короткое замыкание;
73 — Электромагнитный клапан управления блокировкой межосевого дифференциала №1 — обрыв проводки или короткое замыкание;
74 — (до 1996 года) Электромагнитный клапан управления блокировкой межосевого дифференциала №2 — обрыв проводки или короткое замыкание ;
86 — (до 1996 года) Датчик частоты вращения коленчатого вала двигателя — обрыв проводки или короткое замыкание;
88 — (до 1996 года) Проводка между электронным блоком управления АКПП и электронным блоком управления двигателем.
Уточнение:
На автомобилях после 1998г выпуска нет контактов “ТЕ1” и “Е1”, а есть разьем OBD2 (16-контактный), который выведен в салон и для получения так называемой «мигательной» диагностики на нем нужно замыкать контакты 13 и 4.

Так вот у меня был код ошибки номер 62 (62 — Электромагнитный клапан №1 — обрыв проводки или короткое замыкание)
Отогнав машину в АКПП ЦЕНТР мне сразу сказали 1500 Соленоид + 1000 работа!По времени час-полтора!Заодно по их словам они мне почистили поддон и магнитики!
Так же сказав что в ближайшем будущим надо менять привода!До зимы сказали откатаешь их!

1. Функция самодиагностики встроена в электронный блок управления АКПП. С помощью индикатора выключения режима повышающей передачи (модели с фиксатором селектора — индикатор «ЕСТ PWR») система может предупредить водителя о возникшей в АКПП неисправности. Кроме того, с помощью этого индикатора можно определить код возникшей неисправности.

Внимание: появление сигналов предупреждения и чтение кодов неисправности возможно только когда выключатель повышающей передачи в положении «ON».

Если выключатель в положении «OFF», то лампа индикатора горит не мигая.

2. Код неисправности сохраняется в памяти блока управления и после выключения двигателя. Очистка памяти блока (сброс кодов после проведенного ремонта) производится либо путем выключения зажигания и отсоединения предохранителя «EFI» (20 А), либо путем отсоединения разъема блока управления АКПП и двигателем.

• Низкое напряжение аккумулятора может вызвать сбой при диагностике. Поэтому перед началом диагностики проверяйте аккумулятор.
• Пользуйтесь вольтметром или омметром, которые имеют предельные значения шкалы измерения, по крайней мере, 10 кОм/В

Проверка индикатора выключения режима повышающей передачи

2. Индикатор должен гореть при положении выключателя повышающей передачи «OFF».

Переведите выключатель повышающей передачи в положение «ON»: индикатор должен погаснуть. Если индикатор мигает, то это является признаком неисправности электрической части системы управления.

Считывание кодов неисправностей

1. Включите зажигание и установите выключатель повышающей передачи в положение «ON».

Внимание: не запускайте двигатель.

2. Закоротите выводы «ТЕ1» и «Е1» диагностического разъема (или выводы «Тс» и «Е1» разъема TDCL) или выводы «13» и «4» разъема DLC3 (модели с 08.1998 г.).

3. Считайте и определите код неисправности по количеству миганий индикатора «O/D OFF»,

а) Если происходят две вспышки в секунду, то система работает нормально.

б) Если происходит одна вспышка в секунду, то в системе есть неисправность. Код состоит из двух цифр, первая цифра определяется по первоначальной серии миганий, затем следуют 1,5-секундная пауза и вторая серия миганий, которая соответствует второй цифре кода. Если кодов неисправности два или более, то между ними будет 2,5-секундная пауза. Внимание: если есть несколько кодов неисправности, то первым высвечивается наименьший код, а затем остальные коды в порядке возрастания.

4. Разъедините клеммы «TE1» и «Е1»

Сброс кодов неисправности

1. После проведения ремонта очистите память блока управления АКПП от кодов неисправности, которые там хранятся. Для этого удалите предохранитель «EFI» 20 А на 10 или более секунд в зависимости от окружающей температуры (чем ниже температура, тем дольше) при выключенном зажигании.

• Для сброса кодов неисправностей отсоедините на некоторое время отрицательную клемму аккумулятора. При этом будет утрачено содержимое памяти блоков управления других систем.
• Для сброса кодов неисправностей отсоедините разъем блока управления АКПП и двигателем.
• Если код неисправности не был сброшен, то он будет храниться в памяти блока управления и появится при следующей диагностике.

2. После сброса кодов проведите проверку — мигание индикатора повышающей передачи должно соответствовать нормальному состоянию КПП.

Проверка переключения передач

Примечание: эта проверка позволяет определить, является ли причиной неисправности проблема в электрической части или в механической части коробки передач.

1. Отсоедините разъем блока электромагнитных клапанов.

2. Переключение передач должно происходить в соответствии с таблицей .

Примечание: если трудно определить номер включенной передачи, то проведите следующий тест:

Допустим, в дороге у Вас загорелась лампочка «чек», а диагностического адаптера под рукой не оказалось. Чтобы самостоятельно считать ошибку без помощи дополнительного оборудования, можно воспользоваться обыкновенной скрепкой. Такую диагностику можно провести практически на каждой машине. Мы расскажем об этом способе на примере автомобилей Toyota.

1) Для считывания кодов на старых моделях с диагностическим разъемом DLC1, который расположен под капотом, необходимо перемкнуть выходы TE1-E1. Схема разъема представлена на картинке:

2) Для считывания кодов на автомобилях с разъемом DLC3 (OBD2), который обычно располагается в салоне автомобиля, необходимо перемкнуть выходы TC-CG:

— Включите зажигание
— Через 4 секунды считайте код по количеству вспышек лампочки «Чек»
— Снимите перемычку с выходов

— Включите зажигание
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд. Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Снимите перемычку с выходов

Коды ошибок двигателя
12 — Датчик положения коленчатого вала (P0335)
13 — Датчик положения коленчатого вала (P0335, P1335)
14 — Система зажигания, катушка №1 (P1300) и №4 (P1315)
15 — Система зажигания, катушка №2 (P1305) и №3 (P1310)
16 — Система управления АКПП
18 — Система VVT-i — фазы (P1346)
19 — Датчик положения педали акселератора (P1120)
19 — Датчик положения педали акселератора (P1121)
21 — Кислородный датчик (P0135)
22 — Датчик температуры охлаждающей жидкости (P0115)
24 — Датчик температуры воздуха на впуске (P0110)
25 — Кислородный датчик — сигнал бедной смеси (P0171)
27 — Кислородный датчик №2
31 — Датчик абсолютного давления (P0105, P0106)
34 — Система турбонаддува
35 — Датчик давления турбонаддува
36 — Датчик CPS (P1105)
39 — Система VVT-i (P1656)
41 — Датчик положения дроссельной заслонки (P0120, P0121)
42 — Датчик скорости автомобиля (P0500)
43 — Сигнал стартера
47 — Датчик положения дополнительной дроссельной заслонки
49 — Датчик давления топлива (D-4) (P0190, P0191)
51 — Состояние выключателей
52 — Датчик детонации (P0325)
53 — Сигнал детонации
55 — Датчик детонации №2
58 — Привод SCV (D-4) (P1415, P1416, P1653)
59 — Сигнал VVT-i (P1349)
71 — Система EGR (P0401, P0403)
78 — ТНВД (D-4)
89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633)
92 — Форсунка холодного пуска (D-4) (P1210)
97 — Форсунки (D-4) (P1215)
98 — Датчик разрежения в вакуумном усилителе тормозов (C1200)

Коды ошибок АБС
11 Обрыв цепи реле электромагнитного клапана
12 Короткое замыкание в цепи реле э/м клапана
13 Обрыв в цепи реле электронасоса
14 Короткое замыкание в цепи реле электронасоса
21 Обрыв или короткое замыкание в э/м клапане переднего правого колеса
22 Обрыв или короткое замыкание в э/м клапане переднего левого колеса
23 Обрыв или короткое замыкание в э/м клапане заднего правого (левого) колеса
24 Обрыв или короткое замыкание в э/м клапане заднего левого (правого) колеса
31 Неисправность датчика частоты вращения переднего правого колеса
32 Неисправность датчика частоты вращения переднего левого колеса
33 Неисправность датчика частоты вращения заднего правого колеса
34 Неисправность датчика частоты вращения заднего левого колеса
41 Слишком высокое или слишком низкое напряжение аккумуляторной батареи
43 Неисправность в цепи датчика замедления
44 Обрыв или короткое замыкание в цепи датчика замедления
49 Обрыв в цепи выключателя стоп-сигналов
51 Короткое замыкание или обрыв цепи питания электронасоса
71 Низкий уровень сигнала от датчика частоты вращения переднего правого колеса
72 Низкий уровень сигнала от датчика частоты вращения переднего левого колеса
73 Низкий уровень сигнала от датчика частоты вращения заднего правого колеса
74 Низкий уровень сигнала от датчика частоты вращения заднего левого колеса
75 Неправильное изменение сигнала от датчика частоты вращения переднего правого колеса
76 Неправильное изменение сигнала от датчика частоты вращения переднего левого колеса
77 Неправильное изменение сигнала от датчика частоты вращения заднего правого колеса
78 Неправильное изменение сигнала от датчика частоты вращения заднего левого колеса
79 Неисправность датчика замедления

Индикатор «check engine» говорит владельцам Toyota Corolla о скорейшей проверке силового агрегата. Ранее этот мерцающий значок свидетельствовал о неполадке в карбюраторе, но для авто с бортовым компьютером – это явный сигнал о неисправностях в других зонах автомобиля: недостаточном количестве смеси в двигателе, состоянии зажигания, т.д. Поломка может быть как критической, так и несерьезной. Только диагностика Тойоты даст полную картину. Давайте рассмотрим частые причины загорания чека и дальнейшие действия.

Почему горит «check engine» и что делать?

Как провести диагностику двигателя?

2.1. Первым делом
2.2. Виды кодов ошибок
2.3. Диагностика

Коды неисправностей двигателей и методы их стирания

Почему горит «check engine» и что делать?

Диагностика по мерцанию значка сheck-еngine и диагностика авто компьютером

Причин появления ошибки достаточно много. Точная причина узнается с помощью просчета количества миганий, далее вы находите код ошибки, который соответствует конкретной неполадке (список кодов будет приведен в последнем разделе). Если вам тяжело самостоятельно проделать такие манипуляции, то пройдите диагностику на СТО.

Как провести диагностику двигателя?

Самодиагностика Тойота Короллы позволит разобраться с очагами проблем в вашем авто. Давайте разберемся с чего стоит начать, какими бывают коды ошибок и как провести диагностику без специальных приборов и средств прямо в гараже.

Первым делом

После проведения диагностики своими силами, ошибки при неполадке автоматической трансмиссии выводятся через лампы «AT Check», «Power» или «OD». Поломки в других системах, например, ТРС или СРС и АБС, выводятся на соответствующие им лампы.

Второй диагностический разъем DLC-2 находится под боком у водителя (нижняя часть панели у водительского сиденья), что удобно для диагностики авто на ходу. Назначение этого выхода более профессиональное, но у него аналогичные выводы, что и у DLC-1.

Виды кодов ошибок

Производитель Тойота использует две разновидности кодов: дву – и однозначный код. Основные параметры кодов занесены в таблицу ниже.

Чтобы провести диагностику неисправного узла, откройте капот Toyota Corolla и найдите коробку для диагностики с названием «DIAGNOSTIC», о которой говорилось ранее. С обратной стороны крышки находится маркировка выходов. Следующий важный шаг – замыкание двух значений «ТЕ1» и «Е1» (на рис. они выделены).

Когда оба значения в замкнутом положении, сядьте за руль, обязательно включите печку, кондиционер, т.д., а далее включите зажигание. Когда кнопка ошибки замигала («Check» или «OD»), то обратите внимание на характер загорания.

Каждые коды обозначают конкретную ошибку для авто с двигателями на дизеле или на бензине. Коды ошибок и способы из сброса будут приведены в последнем разделе, а теперь продолжаем говорить о диагностике.

Чтобы убедиться в правильности замыкания контактов, например, «Е1». Возьмите маломощную лампочку и подсоедините один провод к кузову Тойоты, вторым концом провода касайтесь каждого провода в разъеме по очереди. Когда найдете разъем «ТЕ1», лампочка на приборной панели замигает.

Еще один способ считки данных ошибки – использование внутренней консоли под водительским сиденьем. Для запуска самодиагностики замкните уже другие контакты в местах, которые показаны на рис. ниже.

Коды неисправностей двигателей и методы их стирания

Коды неисправностей бензиновых двигателей (Toyota)

Коды неисправностей дизельных двигателей (Toyota)

Коды неисправностей АКПП (Toyota)

Коды неисправностей ABS (Toyota)

Коды неисправностей SRS (Toyota)

Коды неисправностей системы 4WS (Toyota)

11 Электронный блок управления 4WS
12 Неисправность главного электродвигателя заднего рулевого механизма
13 Неисправность привода управления рулевым механизмом
21 Короткое замыкание в системе главного электродвигателя
22 Разрыв цепи в системе главного электродвигателя
23 Блокировка главного электродвигателя
24 Неисправность в работе главного электродвигателя
31 Разрыв в системе электродвигателя заднего хода
32 Неисправность в работе электродвигателя заднего хода
41 Неисправность датчика частоты вращения левого переднего колеса
42 Неисправность датчика системы 4WS
43 Неверная работа датчика системы 4WS

Современный автомобиль оснащен большим количеством электронных датчиков, которые следят за правильностью работы различных систем. В случае обнаружения неисправности они отправляют соответствующую информацию в электронный блок управления двигателем. В нём сохраняется определенная ошибка или код неисправности, считать который можно во время диагностики. Если поломка серьезная, на панели приборов загорается индикатор Check Engine. Благодаря этому водитель может своевременно устранить проблему. В этой статье мы рассмотрим наиболее распространенные коды ошибок автомобилей «Тойота». Также вы узнаете, как можно выполнить диагностику своими руками.

Расположение и виды диагностических разъемов

Автомобили японского производителя Toyota оснащались двумя видами разъемов, позволяющих провести диагностику – DLC1 и DLC2. В более современных моделях используется разъем DLC3 (стандартный OBD-II).

DLC1 выполнен в виде прямоугольника, расположенного с левой стороны моторного отсека (в большинстве автомобилей этой марки). На пластиковой крышке этого разъема нанесена маркировка Diagnostic.

Ошибки «Тойота» могут проявляться следующим образом:

• В случае обнаружения неисправностей в работе двигателя, на приборном щитке загорится индикатор Check Engine.
• А вот если поломка произошла в АКПП, на панели засветится индикатор OD OFF.
• Лампочка SRS свидетельствует о неисправности в системе пассивной безопасности (подушки, преднатяжители ремней безопасности).
• Индикатор ABS загорается в случае появления ошибок в работе антиблокировочной системы торможения.
• При поломке антипробуксовочной системы на щитке приборов загорится лампа TRC.

Диагностический разъем DLC2 почти во всех автомобилях этого производителя расположен под торпедой с водительской стороны. Внешне он отличается от первого. Одна из особенностей такого разъема – возможность диагностики автомобиля на ходу.

В более ранних моделях Toyota разъем для диагностики установлен в моторном отсеке. Как правило, он имеет круглую форму и окрашен в желтый цвет. Нередко его можно найти возле аккумуляторной батареи.

Самодиагностика – пошаговая инструкция

Профессиональная диагностика автомобиля на специализированном сервисе стоит недешево. Кроме этого, немало владельцев автомобилей попросту не имеют возможности воспользоваться такими услугами, так как живут далеко за пределами крупных городов, а обращаться к «гаражным» специалистам у них желания нет.

В таких случаях на помощь приходят методы самостоятельной диагностики. Необходимы лишь базовые навыки, поэтому разобраться смогут даже новички в этом деле. Например, для проверки работы двигателя процедура выполняется в следующем порядке:

1. Открыть капот и найти разъем DLC1 с пластиковой крышкой (ищите надпись Diagnostic). Открыть или открутить крышку и найти маркировку контактов на обратной стороне. Замкнуть с помощью скрепки или куска проволоки выводы TE1 и E1.

Если в вашем автомобиле используется разъем DLC3, надо замкнуть контакты TC и CG.

1. Включить зажигание и следить за индикаторами приборного щитка. Лампочки Check Engine и OD должны моргать. Если они засвечиваются и гаснут с интервалом около 0,5 секунды 11 раз или больше, ошибок в работе двигателя и автоматической трансмиссии не обнаружено. На некоторых автомобилях индикатор Check Engine может многократно загораться и гаснуть с промежутком в 4,5 сек., это также признак нормальной работы всех систем ДВС.
2. Если вы обнаружили, что индикатор информирует об ошибках, необходимо перейти к следующему разделу.

Расшифровка кодов ошибок бензиновых двигателей «Тойота»

Считывание кодов осуществляется по количеству вспышек лампочки Check Engine с включенным зажиганием и замкнутыми контактами TE1-E1 диагностического разъема DLC1 в моторном отсеке или TC-CG в DLC3 под передней панелью.

• 12 / P0335 – некорректный сигнал датчика положения коленчатого вала (ДПКВ);
• 14 / P1300 или P1315 – ошибка системы зажигания – катушка 1 или 4;
• 15 / P1305 или P1310 – ошибка системы зажигания – катушка 2 или 3;
• 16 – сбои в работе системы контроля автоматической коробки передач;
• 18 / P1346 – неисправность системы изменения фаз газораспределения двигателя (VVT-i);
• 19 / P1120 / P1121 – некорректный сигнал датчика положения педали акселератора;
• 21 / P0135 – неисправность лямбда-зонда;
• 22 / P0115 – неисправность датчика температуры охлаждающей жидкости;
• 24 / P0110 – неправильные данные с датчика температуры впускного воздуха;
• 25 / P0171 – лямбда-зонд – обедненная смесь;
• 27 – лямбда-зонд №2;
• 31 / P0105 / P0106 – неисправность датчика абсолютного давления;
• 34 – дефект системы турбонаддува;
• 35 – неисправность датчика давления турбины;
• 36 / P1105 – неисправность датчика давления в камере сгорания цилиндра №1 (CPS);
• 39 / P1656 – неисправность в системе VVT-i;
• 41 / P0120 / P0121 – неправильный сигнал датчика положения дроссельной заслонки (ДПДЗ);
• 42 / P0500 – неисправность датчика скорости;
• 43 – отсутствует сигнал стартера;
• 47 – неправильные данные с датчика положения дополнительной заслонки дросселя;
• 49 / P0190 / P0191 – некорректные данные с датчика давления топлива;
• 52 / P0325 – ошибка датчика детонации;
• 53 – неправильный сигнал датчика детонации;
• 55 – ошибка второго датчика детонации;
• 59 / P1349 – неправильный сигнал системы изменения фаз газораспределения;
• 71 / P0401 / P0403 – неисправность системы рециркуляции выхлопных газов (EGR);
• 97 / P1215 – проблемы с топливными форсунками.

Коды ошибок дизельных двигателей «Тойота»

Неисправности и расшифровка:

• 12 – неправильный сигнал ДПКВ;
• 13 – проблема с датчиком частоты вращения;
• 14 – неисправность клапана изменения угла опережения впрыска;
• 15 – поломка сервопривода дроссельной заслонки;
• 17 – некорректный сигнал блока управления;
• 18 – проблемы в работе электромагнитного перепускного клапана;
• 19 – неисправность датчика положения педали акселератора;
• 22 – неправильный сигнал датчика температуры жидкости в системе охлаждения ДВС;
• 24 – неисправность датчика температуры впускного воздуха;
• 35 – выход из строя датчика давления турбонаддува;
• 39 – неправильный сигнал датчика температуры топлива;
• 42 – некорректные данные с датчика скорости;
• 96 – выход из строя датчика положения EGR-клапана.

Коды неисправностей АКПП Toyota

Для считывания кодов необходимо подсчитать количество загораний лампочки O/D OFF с включенным зажиганием и замкнутыми выводами TE1-E1 в DLC1-разъеме (в моторном отсеке) либо TC-CG в разъеме DLC3 (в салоне). Проверьте, что переход на повышающую передачу не запрещён (индикатор O/D OFF не должен гореть).

• 11 – все показатели в норме;
• 37 / Р1705 – неисправность датчика частоты вращения входного вала трансмиссии;
• 38 – неправильный сигнал датчика температуры жидкости коробки передач;
• 42 / Р0500 – датчик скорости либо датчик частоты вращения выходного вала;
• 44 – поломка датчика частоты вращения заднего выходного вала либо датчика скорости;
• 46 / Р1765 – выход из строя соленоида контроля давления гидравлического аккумулятора;
• 61 – неисправность датчика частоты вращения переднего выходного вала либо датчика скорости;
• 62 / Р0753 – проблемы с первым соленоидом;
• 63 / Р0758 – проблемы со вторым соленоидом;
• 64 / Р0773 – неисправность соленоида блокирующей муфты гидротрансформатора;
• 67 – некорректные показания датчика частоты вращения входного вала трансмиссии;
• 68 – поломка соленоида блокирующей муфты гидротрансформатора;
• 73 – неисправность соленоида блокирующей муфты межосевого дифференциала.

Ошибки системы ABS

Считывание неисправностей (разъем DLC1):

• включить зажигание;
• установить перемычку между контактами ТС и E1;
• снять перемычку с контактов WA и WB;
• через 4 секунды посчитать количество загораний сигнальной лампы;
• убрать перемычку с контактов ТС и E1;
• установить перемычку на контакты WA и WB.

• включить зажигание;
• установить перемычку между контактами ТС и E1;
• нажать на педаль тормоза минимум 8 раз в трехсекундном интервале;
• сигнальная лампа должна мигать два раза в секунду (подтверждение нормально работающей системы);
• выключить зажигание;
• убрать перемычку с контактов ТС и E1;
• убедиться в том, что на панели приборов не горит лампочка ABS.

Считывание неисправностей (разъем DLC3):

• установить перемычку между контактами ТС и CG;
• включить зажигание;
• через 4 секунды посчитать количество загораний сигнальной лампы;
• убрать перемычку с контактов ТС и CG.

• установить перемычку между контактами ТС и CG;
• включить зажигание;
• нажать на педаль тормоза минимум 8 раз в трехсекундном интервале;
• индикатор должен мигать два раза в секунду (подтверждение исправности системы);
• убрать перемычку с контактов ТС и CG.

• 11 – повреждение цепи реле электромагнитного клапана;
• 12 – короткое замыкание в цепи реле клапана;
• 13 – повреждение цепи реле электрического насоса;
• 14 – замыкание в цепи реле насоса;
• 21/22/23/24 – обрыв либо замыкание в электромагнитном клапане одного из колес;
• 31/32/33/34 – некорректный сигнал датчика частоты вращения колеса (ПП- переднее правое / ПЛ – переднее левое / ЗП – заднее правое / ЗЛ – заднее левое) ;
• 41 – недопустимое напряжение АКБ;
• 43/44 – повреждение цепи датчика замедления;
• 49 – повреждение цепи выключателя стоп-сигналов;
• 51 – повреждение либо замыкание цепи питания насоса;
• 71/72/73/74 – некорректный сигнал датчика вращения колеса (ПП/ПЛ/ЗП/ЗЛ, соответственно);
• 75/76/77/78 – ошибка в коррекции сигнала от датчика частоты вращения колеса (ПП/ПЛ/ЗП/ЗЛ, соответственно);
• 79 – выход из строя датчика замедления;
• 98 / C1200 – поломка датчика разрежения вакуумного усилителя тормозов.

Коды ошибок системы безопасности SRS в автомобилях «Тойота»

Считывание кодов осуществляется с включенным зажиганием по количеству загораний лампы SRS. В разъеме DLC1 надо замкнуть контакты TC и E1, а в DLC3 перемычка устанавливается между выводами TC и CG.

Стирать коды ошибок необходимо при выключении зажигании. В случае сохранения кодов в памяти выполните следующие действия:

• подключите два провода к контактам TC и AB;
• включите зажигание и подождите минимум 6 секунд;
• по очереди, 1 раз в секунду, замыкайте на массу контакты TC и AB с интервалом между замыканием не более 0,2 сек;
• после третьего замыкания лампочка TC на панели должен быстро замигать, что является подтверждением удаления кодов из памяти.

• 11/12/13/14 – замыкание или разрыв в цепи воспламенителя подушки безопасности водителя;
• 15/16 – замыкание либо разрыв в цепи передних датчиков SRS;
• 31 – выход из строя блока управления системой безопасности;
• 51/52/53/51 – замыкание или разрыв цепи воспламенителя пассажирской подушки безопасности;
• 61/62/63/64 – замыкание или разрыв цепи преднатяжителя водительского ремня безопасности;
• 71/72/73/74 – замыкание или разрыв цепи преднатяжителя пассажирского ремня безопасности.

Ошибки в работе системы 4WS

Для считывания ошибок необходимо подсчитать количество вспышек лампы 4WS. При этом зажигание должно быть включено, а в контакты TC и E1 в разъеме DLC1 – замкнутыми.

Расшифровка основных ошибок:

• 11 – выход из строя ЭБУ 4WS;
• 12 – поломка основного электромотора заднего рулевого механизма;
• 13 – выход из строя привода управления рулевым механизмом;
• 21 – короткое замыкание в цепи основного электрического мотора;
• 22 – разрыв цепи в системе питания основного электромотора;
• 23 – неисправность блокировки основного электромотора;
• 24 – поломка основного электромотора;
• 31 – повреждение системы электромотора заднего хода;
• 32 – поломка в работе электромотора заднего хода;
• 41 – выход из строя датчика частоты вращения переднего левого колеса;
• 42 – поломка датчика системы 4WS;
• 43 – некорректный сигнал датчика системы 4WS.

Помощь наших специалистов

Уважаемые пользователи проекта Autofakty! К сожалению, перечислить все коды ошибок «Тойота» и их детальную расшифровку крайне сложно. Поэтому, если в нашей статье вам не удалось найти ответ на свой вопрос, напишите нам в комментариях внизу статьи. Пожалуйста, укажите год выпуска, модель автомобиля, тип двигателя и КПП, а также код ошибки, расшифровку которой вы ищете. Мы сделаем всё возможное для того, чтобы максимально быстро найти ответ на ваш вопрос. Оставайтесь с нами!

Источник

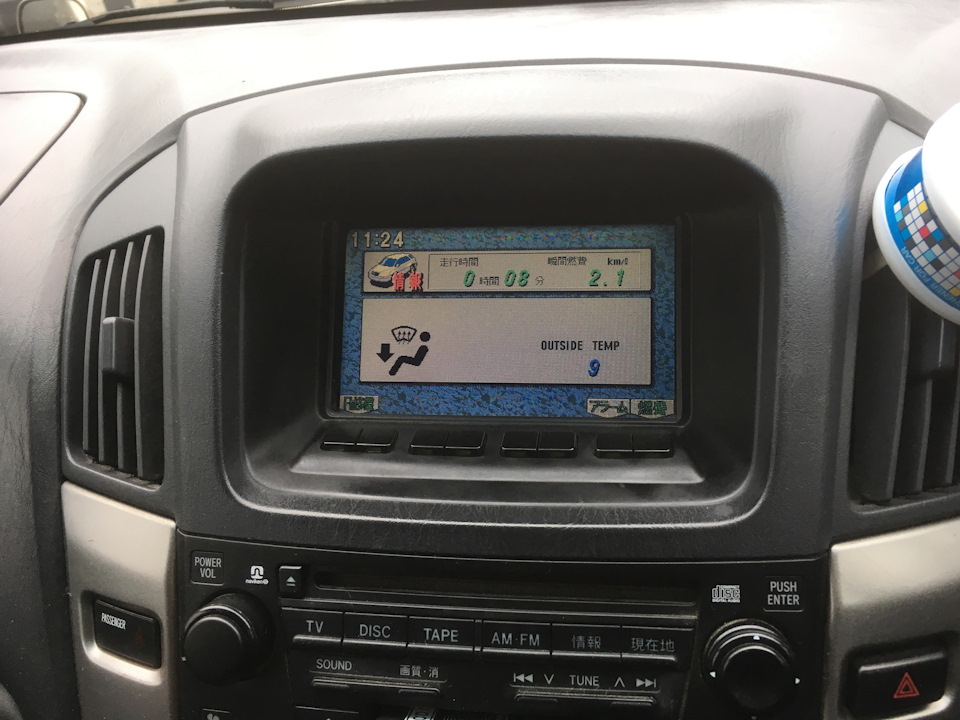

Доброго времени суток всем зашедшим на БЖ данного авто. С момента крайней записи ни чего с машиной не происходило, замена масла по регламенту и всё. Решил в этот раз не докатывать до 5 тыс. и произвести замену масла и прочих расходников на 2 тыс. так как сменился немного профиль работы, и постоянная эксплуатация данного авто отпала, по большей части авто эксплуатируется в городе с короткими пробегами ( до 5 км), и большими простоями, и накатать 5 тыс. удастся только к марту месяцу. А ездить на масле 10w30 зимой не особо охота (считайте это моими капризом). И с плановой заменой решил попутно заменить лопнувшие топливные форсунки (о них я писал ранее), клапан холостого хода (о нём я упоминал мельком), и генератор (новый лежит уже год и ждёт удобного момента, так как у старого большая выработка коллектора, и заржавел один из болтов крепления щётки генератора, в попытке справится с ним обломил его).

Форсунки перед установкой были промыты LAVR ML101 для промывки форсунок на самодельном аппарате.

«>

После замены всего что так долго ждало своего момента, радость от проделанной пропала мгновенно после того как завёл и через 10 секунд выскочил «чек», это было фиаско. Помятуя статью прошлого владельца о такой же проблеме www.drive2.ru/l/8336642/, перепроверил разъём, он в норме, ни чего не поломал и не погнул, (проверял после мультиметром сопротивление на катушке старого клапана, и при прикосновений к контактам щупами мультиметра они просто гнулись у основания, не удивительно что один отломился, возраст все таки это а не кривые руки). Решил провести самодиагностику. Выдало ошибку 33, и ещё ошибку ABS 32. Посмотрел в книге по ремонту, и как оказалось по ABS это ошибка датчика частоты вращения переднего левого колеса, а там я в августе менял пыльники на ШРУСах, и видно некорректно собрал всё обратно. А по ошибке «чек» 33 там как и ожидалось ругательство системы на клапан холостого хода. Сброс ошибок путём снятие клемм не дал ничего! ошибку ABS сбросить удалось путём замыкания разъёмов самодиагностики и снятия перемычки в шине диагностике, после чего включаем зажигание но не заводим, как загорелась «люстра» на приборной панели, нажимаем быстро быстро педаль тормоза от 8 до 10 раз, и ошибка сбрасывается, после возвращаем перемычку в шине диагностики на своё место. И ошибка ABS больше не выскакивает. А вот «чек» 33 так и остался, обороты как прогревочные, так и холостые, как были при покупке авто, так и остались.

Но и в этом не совсем хорошем результате, появилась маленькая радость. Все таки починил цветной монитор и установил блок в сборе обратно (ну починил это громко сказано, нашёл на фарпосте в продаже блок с цветным дисплеем в продаже, с пометкой трещины по корпусу и пропадает изображение дисплея. Приобрёл за 1500, забрал, снял монитор с него поставил в свой, и всё! работает уже 4 месяца, и не чего не пропадает).

Всех заранее с наступающим Новым годом!

Все ошибки TOYOTA 4RUNNER, ALLEX, ALLION, ALPHARD, ALTEZZA, ARISTO, AURION, AURIS, AVALON, AVENSIS, AYGO, BB, BELTA, BLADE, BREVIS,CALDINA, CAMI, CAMRY, CELICA, CELSIOR, CENTURY, COROLLA, ECHO, ESTIMA, FJ CRUISER, FORTUNER, FUNCARGO, GT86, HARRIER, HIACE, HIGHLANDER, HILUX, INNOVA, IPSUM, iQ, ISIS, IST, KLUGER HYBRID, KLUGER  V, LAND CRUISER, LAND CRUISER PRADO, MARK, MARK X, MATRIX, MR 2, NADIA, NOAH, OPA, PASSO, PLATZ, PREMIO, PREVIA, PRIUS, PROBOX, PROGRES, RACTIS, RAUM, RAV4, RUSH, SAI, SEQUOIA, SIENNA, SIENTA, SOLARA, TACOMA, TUNDRA, URBAN CRUISER, VANGUARD, VELLFIRE, VENZA, VERSO, VITZ, VOLTZ, VOXY, WILL CYPHA, WILL VS, WINDOM, WISH, YARIS.

Ошибки Toyota по протоколу OBDI. Самодиагностика.

---

Бензиновые двигатели

---

12 — Датчик положения коленчатого вала (P0335)

13 — Датчик положения коленчатого вала (P0335, P1335)

14 — Система зажигания, катушка №1 (P1300) и №4 (P1315)

15 — Система зажигания, катушка №2 (P1305) и №3 (P1310)

16 — Система управления АКПП

18 — Система VVT-i — фазы (P1346)

19 — Датчик положения педали акселератора (P1120)

19 — Датчик положения педали акселератора (P1121)

21 — Кислородный датчик (P0135)

22 — Датчик температуры охлаждающей жидкости (P0115)

24 — Датчик температуры воздуха на впуске (P0110)

25 — Кислородный датчик — сигнал бедной смеси (P0171)

27 — Кислородный датчик №2

31 — Датчик абсолютного давления (P0105, P0106)

34 — Система турбонаддува

35 — Датчик давления турбонаддува

36 — Датчик CPS (P1105)

39 — Система VVT-i (P1656)

41 — Датчик положения дроссельной заслонки (P0120, P0121)

42 — Датчик скорости автомобиля (P0500)

43 — Сигнал стартера

47 — Датчик положения дополнительной дроссельной заслонки

49 — Датчик давления топлива (D-4) (P0190, P0191)

51 — Состояние выключателей

52 — Датчик детонации (P0325)

53 — Сигнал детонации

55 — Датчик детонации №2

58 — Привод SCV (D-4) (P1415, P1416, P1653)

59 — Сигнал VVT-i (P1349)

71 — Система EGR (P0401, P0403)

78 — ТНВД (D-4)

89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633)

92 — Форсунка холодного пуска (D-4) (P1210)

97 — Форсунки (D-4) (P1215)

---

Дизельные двигатели

---

12 – Датчик положения коленчатого вала

13 – Датчик частоты вращения

14 – Клапан регулировки угла опережения впрыска

15 – Сервопривод дроссельной заслонки

17 – Сигнал блока управления

18 – Электромагнитный перепускной клапан

19 – Датчик положения педали акселератора

22 – Датчик температуры охлаждающей жидкости

24 – Датчик температуры воздуха на впуске

32 – Корректирующие резисторы

35 – Датчик давления наддува

39 – Датчик температуры топлива

42 – Датчик скорости автомобиля

96 – Датчик положения клапана EGR

---

АКПП

---

11 – Норма

37 – Датчик частоты вращения входного вала АКПП (Р1705)

38 – Датчик температуры рабочей жидкости АКПП

42 – Датчик скорости (или датчик частоты вращения выходного вала) (Р0500)

44 – Датчик скорости (или датчик частоты вращения заднего выходного вала)

46 – Соленоид управления давлением гидроаккумулятора (Р1765)

61 – Датчик скорости (или датчик частоты вращения переднего выходного вала)

62 – Соленоид №1 (Р0753)

63 – Соленоид №2 (Р0758)

64 – Соленоид муфты блокировки гидротрансформатора (Р0773)

67 – Датчик частоты вращения входного вала АКПП

68 – Соленоид управления муфтой блокировки гидротрансформатора

73 – Соленоид муфты блокировки межосевого дифференциала

---

ABS

---

11 – Обрыв цепи реле электромагнитного клапана

12 – Короткое замыкание в цепи реле э/м клапана

13 – Обрыв в цепи реле электронасоса

14 – Короткое замыкание в цепи реле электронасоса

21 – Обрыв или короткое замыкание в э/м клапане переднего правого колеса

22 – Обрыв или короткое замыкание в э/м клапане переднего левого колеса

23 – Обрыв или короткое замыкание в э/м клапане заднего правого (левого) колеса

24 – Обрыв или короткое замыкание в э/м клапане заднего левого (правого) колеса

31 – Неисправность датчика частоты вращения переднего правого колеса

32 – Неисправность датчика частоты вращения переднего левого колеса

33 – Неисправность датчика частоты вращения заднего правого колеса

34 – Неисправность датчика частоты вращения заднего левого колеса

41 – Слишком высокое или слишком низкое напряжение аккумуляторной батареи

43 – Неисправность в цепи датчика замедления

44 – Обрыв или короткое замыкание в цепи датчика замедления

49 – Обрыв в цепи выключателя стоп-сигналов

51 – Короткое замыкание или обрыв цепи питания электронасоса

71 – Низкий уровень сигнала от датчика частоты вращения переднего правого колеса

72 – Низкий уровень сигнала от датчика частоты вращения переднего левого колеса

73 – Низкий уровень сигнала от датчика частоты вращения заднего правого колеса

74 – Низкий уровень сигнала от датчика частоты вращения заднего левого колеса

75 – Неправильное изменение сигнала от датчика частоты вращения переднего правого колеса

76 – Неправильное изменение сигнала от датчика частоты вращения переднего левого колеса

77 – Неправильное изменение сигнала от датчика частоты вращения заднего правого колеса

78 – Неправильное изменение сигнала от датчика частоты вращения заднего левого колеса

79 – Неисправность датчика замедления

98 – Датчик разрежения в вакуумном усилителе тормозов (C1200) колеса

---

Системы безопасности (SRS)

---

11 – Воспламенитель ПБ водителя (замыкание на массу)

12 – Воспламенитель ПБ водителя (замыкание на питание)

13 – Воспламенитель ПБ водителя (замыкание в цепи)

14 – Воспламенитель ПБ водителя (разрыв в цепи)

15 – Передний правый датчик SRS (замыкание или разрыв в цепи)

15 – Передний правый датчик SRS (замыкание на массу или питание)

16 – Передний левый датчик SRS (замыкание или разрыв в цепи)

16 – Передний левый датчик SRS (замыкание на массу или питание)

31 – Неисправность блока управления SRS

51 – Воспламенитель ПБ пассажира (замыкание на массу)

52 – Воспламенитель ПБ пассажира (замыкание на питание)

53 – Воспламенитель ПБ пассажира (замыкание в цепи)

54 – Воспламенитель ПБ пассажира (разрыв в цепи)

61 – Воспламенитель преднатяжителя ремня водителя (замыкание на массу)

62 – Воспламенитель преднатяжителя ремня водителя (замыкание на питание)

63 – Воспламенитель преднатяжителя ремня водителя (замыкание в цепи)

64 – Воспламенитель преднатяжителя ремня водителя (разрыв в цепи)

71 – Воспламенитель преднатяжителя ремня пассажира (замыкание на массу)

72 – Воспламенитель преднатяжителя ремня пассажира (замыкание на питание)

73 – Воспламенитель преднатяжителя ремня пассажира (замыкание в цепи)

74 – Воспламенитель преднатяжителя ремня пассажира (разрыв в цепи)

---

Полный привод (4WS)

---

11 – Электронный блок управления 4WS

12 – Неисправность главного электродвигателя заднего рулевого механизма

13 – Неисправность привода управления рулевым механизмом

21 – Короткое замыкание в системе главного электродвигателя

22 – Разрыв цепи в системе главного электродвигателя

23 – Блокировка главного электродвигателя

24 – Неисправность в работе главного электродвигателя

31 – Разрыв в системе электродвигателя заднего хода

32 – Неисправность в работе электродвигателя заднего хода

41 – Неисправность датчика частоты вращения левого переднего колеса

42 – Неисправность датчика системы 4WS

43 – Неверная работа датчика системы 4WS

---

Ошибки Toyota по протоколу OBDII

---

Топливная система и воздухоподача

---

P0000-P0099, P0100-P0199, P0200-P0299

P0010 – Неисправность в электрической цепи привода системы изменения фаз газораспределения, впуск/левый/передний, банк 1

P0011 – Положение распределительного вала, впуск/левый/передний, банк 1 — слишком ранний угол открывания клапанов / нарушение функционирования системы

P0012 – Положение распределительного вала, впуск/левый/передний, банк 1 — слишком поздний угол открывания клапанов

P0015 – Привод системы изменения фаз газораспределения, выпуск/правый/задний, банк 1 — слишком поздний угол открывания

P0016 – Положение коленчатого и распределительного валов, банк 1, датчик А — нет соответствия

P0017 – Положение коленчатого и распределительного валов, банк 1, датчик В — корреляция

P0018 – Положение коленчатого и распределительного валов, банк 2, датчик А — корреляция

P0030 – Неисправность в электрической цепи подогреваемого кислородного датчика 1, банк 1, управление нагревателем

P0031 – Низкое напряжение в электрической сети подогреваемого кислородного датчика 1, банк 1, управление нагревателем

P0032 – Высокое напряжение в электрической сети подогреваемого кислородного датчика 1, банк 1, управление нагревателем

P0036 – Неисправность в электрической цепи подогреваемого кислородного датчика 2, банк 1, управление нагревателем

P0037 – Низкое напряжение в электрической цепи подогреваемого кислородного датчика 2, банк 1, управление нагревателем

P0038 – Высокое напряжение в электрической цепи подогреваемого кислородного датчика 2, банк 1, управление нагревателем

P0045 – Электромагнитный клапан управления давлением турбонаддува/ клапан управления давлением наддува приводного нагнетателя — обрыв цепи

P0046 – Электромагнитный клапан управления давлением турбонаддува / давлением наддува приводного нагнетателя — диапазон/функционирование

P0047 – Электромагнитный клапан управления давлением турбонаддува / давлением наддува приводного нагнетателя — низкий уровень сигнала

P0048 – Электромагнитный клапан управления давлением турбонаддува / давлением наддува приводного нагнетателя — высокий уровень сигнала

P004B – Управление “В” давлением наддува турбокомпрессора/приводного нагнетателя — диапазон/функционирование

P004C – Управление “В” давлением наддува турбокомпрессора/приводного нагнетателя — низкий уровень сигнала

P004D – Управление “В” давлением наддува турбокомпрессора/приводного нагнетателя — высокий уровень сигнала

P0050 – Неисправность в электрической цепи подогреваемого кислородного датчика 1, банк 2, управление нагревателем

P0051 – Низкий уровень сигнала подогреваемого кислородного датчика 1, банк 2, управление нагревателем

P0052 – Высокий уровень сигнала подогреваемого кислородного датчика 1, банк 2, управление нагревателем

P0056 – Неисправность в электрической цепи подогреваемого кислородного датчика 2, банк 2, управление нагревателем

P0057 – Низкий уровень сигнала подогреваемого кислородного датчика 2, банк 2, управление нагревателем

P0058 – Высокий уровень сигнала подогреваемого кислородного датчика 2, банк 2, управление нагревателем

P0093 – Значительная утечка в топливной системе

P00B0 -Управление “В” давлением наддува турбокомпрессора/приводного нагнетателя — характеристики блока управления

P0100 – Неисправность в электрической цепи датчик расхода воздуха (массового — MAF) / (объемного — VAF)

P0101 – Датчик расхода воздуха (MAF) / (VAF) — диапазон/функционирование

P0102 – Низкий уровень входного сигнала датчика расхода воздуха (MAF) / (VAF)

P0103 – Высокий уровень входного сигнала датчика расхода воздуха (MAF) / (VAF)

P0104 – Ненадежный контакт в электрической цепи датчика расхода воздуха (MAF) / (VAF)

P0105 – Неисправность в электрической цепи датчика абсолютного давления во впускном коллекторе (МАР) / датчика атмосферного давления

P0110 – Неисправность в электрической цепи датчика температуры воздуха на впуске

P0111 – Датчик температуры воздуха на впуске — диапазон/функционирование

P0112 – Низкий уровень сигнала датчика температуры воздуха на впуске

P0113 – Высокий уровень сигнала датчика температуры воздуха на впуске

P0114 – Датчик температуры воздуха на впуске — ненадежный контакт электрической цепи

P0115 – Неисправность в электрической цепи датчика температуры охлаждающей жидкости

P0116 – Датчик температуры охлаждающей жидкости — диапазон/функционирование

P0117 – Низкий уровень сигнала датчика температуры охлаждающей жидкости

P0118 – Высокий уровень сигнала датчика температуры охлаждающей жидкости

P011B – Температура охлаждающей жидкости/температура воздуха на впуске — корреляция

P0120 – Неисправность в электрической цепи датчика положения дроссельной заслонки / датчика положения педали акселератора

P0121 – Датчик положения дроссельной заслонки / датчик положения педали акселератора — диапазон/функционирование

P0122 – Низкий уровень сигнала датчика положения дроссельной заслонки / датчика положения педали акселератора

P0123 – Высокий уровень сигнала датчика положения дроссельной заслонки / датчика положения педали акселератора

P0124 – Датчик положения дроссельной заслонки / датчик положения педали акселератора — ненадежный контакт электрической цепи

P0125 – Температура охлаждающей жидкости недостаточна для управления топливоподачей с обратной связью

P0130 – Неисправность в электрической цепи кислородного датчика 1, банк 1

P0131 – Низкое напряжение в электрической цепи кислородного датчика 1, банк 1

P0132 – Высокое напряжение в электрической цепи кислородного датчика 1, банк 1

P0133 – Малое быстродействие кислородного датчика 1, банк 1

P0134 – Нет отклика от кислородного датчика 1, банк 1

P0135 – Неисправность в электрической цепи подогреваемого кислородного датчика 1, банк 1, управление нагревателем

P0136 – Неисправность в электрической цепи кислородного датчика 2, банк 1

P0137 – Низкое напряжение в электрической цепи кислородного датчика 2, банк 1

P0138 – Высокое напряжение в электрической цепи кислородного датчика 2, банк 1

P0139 – Малое быстродействие кислородного датчика 2, банк 1

P0140 – Нет отклика от кислородного датчика 2, банк 1

P0141 – Неисправность в электрической цепи подогреваемого кислородного датчика 2, банк 1, управление нагревателем

P0155 – Неисправность в электрической цепи кислородного датчика 1, банк 2, управление нагревателем

P0156 – Неисправность в электрической цепи кислородного датчика 2, банк 2

P0157 – Низкое напряжение в электрической цепи кислородного датчика 2, банк 2

P0158 – Высокое напряжение в электрической цепи кислородного датчика 2, банк 2

P0159 – Малое быстродействие кислородного датчика 2, банк 2

P0160 – Нет отклика от кислородного датчика 2, банк 2

P0161 – Неисправность в электрической цепи подогреваемого кислородного датчика 2, банк 2, управление нагревателем

P0170 – Топливный баланс, банк 1 — неисправность

P0171 – Слишком бедная топливовоздушная смесь, банк 1

P0172 – Слишком богатая топливовоздушная смесь, банк 1

P0173 – Топливный баланс, банк 2 — неисправность

P0174 – Слишком бедная топливовоздушная смесь, банк 2

P0175 – Слишком богатая топливовоздушная смесь, банк 2

P0190 – Неисправность в электрической цепи датчика давления в топливной рейке

P0191 – Датчик давления в топливной рейке — диапазон/функционирование

P0192 – Низкий уровень сигнала в электрической цепи датчика давления в топливной рейке

P0193 – Высокий уровень сигнала в электрической цепи датчика давления в топливной рейке

P0200 – Неисправность в электрической цепи форсунки

P0201 – Неисправность в электрической цепи форсунки № 1

P0202 – Неисправность в электрической цепи форсунки № 2

P0203 – Неисправность в электрической цепи форсунки № 3

P0204 – Неисправность в электрической цепи форсунки № 4

P0205 – Неисправность в электрической цепи форсунки № 5

P0206 – Неисправность в электрической цепи форсунки № 6

P0207 – Неисправность в электрической цепи форсунки № 7

P0208 – Неисправность в электрической цепи форсунки № 8

P0209 – Неисправность в электрической цепи форсунки № 9

P0210 – Неисправность в электрической цепи форсунки № 10

P0211 -Неисправность в электрической цепи форсунки № 11

P0212 – Неисправность в электрической цепи форсунки № 12

---

Система зажигания

---

P0300-P0399

P0300 – Случайные / множественные пропуски зажигания (воспламенения)

P0301 – Пропуски зажигания (воспламенения) в цилиндре № 1

P0302 – Пропуски зажигания (воспламенения) в цилиндре № 2

P0303 – Пропуски зажигания (воспламенения) в цилиндре № 3

P0304 – Пропуски зажигания (воспламенения) в цилиндре № 4

P0305 – Пропуски зажигания (воспламенения) в цилиндре № 5

P0306 – Пропуски зажигания (воспламенения) в цилиндре № 6

P0307 – Пропуски зажигания (воспламенения) в цилиндре № 7

P0308 – Пропуски зажигания (воспламенения) в цилиндре № 8

P0309 – Пропуски зажигания (воспламенения) в цилиндре № 9

P0310 – Пропуски зажигания (воспламенения) в цилиндре № 10

P0311 – Пропуски зажигания (воспламенения) в цилиндре № 11

P0312 – Пропуски зажигания (воспламенения) в цилиндре № 12

P0325 – Неисправность в электрической цепи датчика детонации 1, банк 1

P0326 – Датчик детонации 1, банк 1 — диапазон/функционирование

P0327 – Низкий уровень сигнала в электрической цепи датчика детонации 1, банк 1

P0328 – Высокий уровень сигнала в электрической цепи датчика детонации 1, банк 1

P0329 – Датчик детонации 1, банк 1 — ненадежный контакт электрической цепи

P0330 – Неисправность в электрической цепи датчика детонации 2, банк 2

P0331 – Датчик детонации 2, банк 2 — диапазон/функционирование

P0332 – Низкий уровень сигнала в электрической цепи датчика детонации 2, банк 2

P0333 – Высокий уровень сигнала в электрической цепи датчика детонации 2, банк 2

P0334 – Датчик детонации 2, банк 2 — ненадежный контакт электрической цепи

P0335 – Неисправность в электрической цепи датчика положения коленчатого вала

P0336 – Датчик положения коленчатого вала — диапазон/функционирование

P0337 – Датчик положения коленчатого вала — низкий уровень сигнала

P0338 – Датчик положения коленчатого вала — высокий уровень сигнала

P0339 – Датчик положения коленчатого вала — ненадежный контакт электрической цепи

P0340 – Неисправность в электрической цепи датчика положения распределительного вала

P0341 – Датчик положения распределительного вала — диапазон/функционирование

P0342 – Датчик положения распределительного вала — низкий уровень сигнала

P0343 – Датчик положения распределительного вала — высокий уровень входного сигнала

P0344 – Датчик положения распределительного вала — ненадежный контакт электрической цепи

P0345 – Неисправность в электрической цепи датчика положения распределительного вала “A”, банк 2

P0346 – Датчик положения распределительного вала “A”, банк 2 — диапазон/функционирование

P0347 – Датчик положения распределительного вала “A”, банк 2 — низкий уровень сигнала

P0348 – Датчик положения распределительного вала “A”, банк 2 — высокий уровень сигнала

P0349 – Датчик положения распределительного вала “A”, банк 2 — ненадежный контакт электрической цепи

P0350 – Катушка зажигания, первичная/вторичная обмотки — неисправность электрической цепи

P0351 – Катушка зажигания “A”, первичная/вторичная обмотки — неисправность электрической цепи

P0352 – Катушка зажигания “В”, первичная/вторичная обмотки — неисправность электрической цепи

P0353 – Катушка зажигания “С”, первичная/вторичная обмотки — неисправность электрической цепи

P0354 – Катушка зажигания “D”, первичная/вторичная обмотки — неисправность электрической цепи

P0355 – Катушка зажигания “Е”, первичная/вторичная обмотки — неисправность электрической цепи

P0356 – Катушка зажигания “F”, первичная/вторичная обмотки — неисправность электрической цепи

P0357 – Катушка зажигания “G”, первичная/вторичная обмотки — неисправность электрической цепи

P0358 – Катушка зажигания “H”, первичная/вторичная обмотки — неисправность электрической цепи

P0359 – Катушка зажигания “I”, первичная/вторичная обмотки — неисправность электрической цепи

P0360 – Катушка зажигания “J”, первичная/вторичная обмотки — неисправность электрической цепи

P0361 – Катушка зажигания “K”, первичная/вторичная обмотки — неисправность электрической цепи

P0362 – Катушка зажигания “L”, первичная/вторичная обмотки — неисправность электрической цепи

P0368 – Датчик “В” положения распределительного вала, банк 1 — высокий уровень сигнала

P0393 – Датчик “В” положения распределительного вала, банк 2 — высокий уровень входного сигнала

---

Контроль выбросов

---

P0400-P0499

P0400 – Система рециркуляции отработавших газов (EGR) — неисправность каналов системы

P0401 – Система рециркуляции отработавших газов (EGR) — недостаточный уровень рециркуляции

P0405 – Датчик положения клапана А системы рециркуляции ОГ (EGR) — низкий уровень сигнала

P0418 – Реле насоса А подачи воздуха на выпуск — неисправность электрической цепи

P0420 – Каталитический нейтрализатор, банк 1 — эффективность ниже требуемой

P0430 – Каталитический нейтрализатор, банк 2 — эффективность ниже требуемой

P0441 – Система улавливания паров топлива — некорректный расход

P0442 – Система улавливания паров топлива — незначительная утечка

P0443 – Электромагнитный клапан аккумулятора паров топлива — неисправность электрической цепи

P0446 – Система улавливания паров топлива, управление продувкой — неисправность электрической цепи

P0456 – Система улавливания паров топлива — крайне незначительная утечка

---

Контроль скорости и холостого хода

---

P0500-P0599

P0500 – Неисправность в электрической цепи датчика скорости автомобиля

P0504 – Выключатель А/В стоп-сигналов (датчик положения педали тормоза) — корреляция

P0505 – Система управления частотой вращения холостого хода — неисправность

P0556 – Датчик давления в системе усилителя тормозной системы — диапазон/функционирование

P0560 – Напряжение системы (бортовой сети) — неисправность

---

Электронный блок управления (ЭБУ) и его подсистемы

---

P0600-P0699

P0606 – Электронный блок управления двигателем (ECM) / блок управления силовым агрегатом (PCM) — неисправность процессора

---

Трансмиссия

---

P0700-P0799, P0800-P0899, P0900-P0999

P0703 – Выключатель стоп-сигналов “B” — неисправность электрической цепи

P0705 – Датчик положения селектора АКПП, входной сигнал PRNDL — неисправность электрической цепи

P0715 – Датчик частоты вращения входного вала АКПП (турбины гидротрансформатора) — неисправность электрической цепи

P0724 – Выключатель стоп-сигналов “B” — высокий уровень сигнала

P0741 – Электромагнитный клапан муфты блокировки гидротрансформатора — функционирование или «залипание» в закрытом состоянии

P0746 – Электромагнитный клапан управления давлением рабочей жидкости КПП — функционирование или «залипание» в закрытом состоянии

P0748 – Электромагнитный клапан управления давлением рабочей жидкости КПП — электрическая неисправность

P0753 – Электромагнитный клапан “А” переключения передач — электрическая неисправность

P0758 – Электромагнитный клапан “В” переключения передач — электрическая неисправность

P0778 – Электромагнитный клапан “В” управления давлением — электрическая неисправность

P0793 – Датчик частоты вращения промежуточного вала КПП — нет сигнала

P0810 – Ошибка в управлении сцеплением (муфтой)

P0812 – Передача заднего хода — неисправность входной цепи

P0820 – Датчик положения X-Y рычага переключения — неисправность электрической цепи

P0900 – Привод сцепления — обрыв цепи

P0907 – Цепь выбора диапазона коробки передач — высокое напряжение

P0909 – Ошибка выбора диапазона коробки передач

P0910 – Привод выбора диапазона коробки передач — обрыв цепи

P0915 – Цепь определения включенной передачи — диапазон/функционирование

P0917 – Цепь определения включенной передачи — высокое напряжение цепи

P0919 – Контроль включенной передачи — ошибка

P0974 – Электромагнитный клапан “А” переключения передач — высокий уровень сигнала

P0999 – Электромагнитный клапан “F” переключения передач — высокий уровень сигнала

---

Другие ошибки

---

P1047 – Ошибка параметра настройки блока управления Valvematic / неисправность цепи питания ряда 1

P1049 – Неисправность внутренней цепи блока управления Valvematic ряда 1

P1100 – Неисправность в электрической цепи датчика атмосферного давления

P1105 – Неисправность в электрической цепи датчика давления в камере сгорания

P2002 – Сажевый фильтр, банк 1 — эффективность ниже требуемой

P2006 – Привод изменения геометрии впускного коллектора, банк 1 — привод завис в закрытом положении

P2008 – Привод системы изменения геометрии впускного коллектора, банк 1 — обрыв цепи

P2103 – Электродвигатель привода дроссельной заслонки — высокий уровень сигнала

P2109 – Датчик А положения педали акселератора — минимальное ограничение

P2111 – Система управления приводом дроссельной заслонки — заедание привода в открытом положении

P2112 – Система управления приводом дроссельной заслонки — заедание привода в закрытом положении

P2118 – Привод дроссельной заслонки, ток электродвигателя — диапазон/функционирование

P2121 – Датчик положения педали акселератора/выключатель D — диапазон/функционирование

P2123 – Датчик положения педали акселератора/выключатель D — высокий уровень входного сигнала

P2138 – Датчик положения педали акселератора/выключатель D/Е — корреляция напряжения

P2146 – Форсунки — группа A, напряжение питания — обрыв цепи

P2149 – Форсунки — группа B, напряжение питания — обрыв цепи

P2195 – Подогреваемый кислородный датчик 1, банк 1 — сигнал постоянно бедной смеси

P2196 – Подогреваемый кислородный датчик 1, банк 1 — сигнал постоянно богатой смеси

P2197 – Подогреваемый кислородный датчик 1, банк 2 — сигнал постоянно бедной смеси

P2198 – Подогреваемый кислородный датчик 1, банк 2 — сигнал постоянно богатой смеси

P2237 – Подогреваемый кислородный датчик 1, банк 1, управление током (+) — обрыв цепи

P2238 – Подогреваемый кислородный датчик 1, банк 1, управление током (+) — низкий уровень

P2240 – Подогреваемый кислородный датчик 1, банк 2, управление током (+) — обрыв цепи

P2432 – Система подачи воздуха на выпуск, датчик расхода/давления, банк 1 — низкий уровень сигнала

P2440 – Переключающий электромагнитный клапан подачи воздуха на выпуск, банк 1 — заедание клапана в открытом положении

P2241 – Переключающий электромагнитный клапан подачи воздуха на выпуск, банк 1 — заедание клапана в закрытом положении

P2442 – Переключающий электромагнитный клапан подачи воздуха на выпуск, банк 2 — заедание клапана в открытом положении

P2463 – Сажевый фильтр (DPF) — засорение DPF

P2588 – Датчик 5 температуры отработавших газов, банк 2 — диапазон/функционирование

P2646 – Привод коромысла A, банк 1 — проблемы функционирования или заедание привода в закрытом положении

P2649 – Привод коромысла А, банк 1 — высокий уровень сигнала

P264A – Датчик А положения привода коромысла, банк 1 – неисправность электрической цепи

P2714 – Электромагнитный клапан D управления давлением рабочей жидкости КПП – функционирование или заедание в закрытом положении

P2716 – Электромагнитный клапан D управления давлением рабочей жидкости КПП – электрическая неисправность

P2757 – Электромагнитный клапан управления давлением муфты блокировки гидротрансформатора – функционирование или заедание в закрытом положении

P2759 – Электромагнитный клапан управления давлением муфты блокировки гидротрансформатора – электрическая неисправность

P2763 – Электромагнитный клапан управления давлением муфты блокировки гидротрансформатора – высокий уровень сигнала

P2770 – Муфта гидротрансформатора – высокий уровень сигнала

P2799 – Управление дополнительным насосом рабочей жидкости КПП – высокий уровень сигнала

P2A00 – Подогреваемый кислородный датчик 1, банк 1 – проблемы диапазона/функционирования

P3000 – Неисправность высоковольтной батареи

P3100 – Неисправность блока управления высоковольтной батареи

01.11.2006
