Toyota Tundra / Sequoia / Lexus LX-570. Индикаторы комбинации приборов
Примечание: номер пункта соответствует номеру индикатора в таблице «Индикаторы комбинации приборов».
Общие индикаторы
1. Общий индикатор неисправности.
Индикатор загорается при включении зажигания и должен погаснуть через несколько секунд. » ‘
Если индикатор не гаснет или загорелся во время движения, это указывает на наличие неисправности в одной из вспомогательных систем автомобиля. При этом на многофункциональном дисплее комбинации приборов отображается сообщение с информацией о возникшей неисправности. Более подробно см. раздел «Многофункциональный дисплей комбинации приборов».
2. Индикатор состояния стояночной тормозной системы и уровня тормозной жидкости.
Индикатор загорается при переводе переключателя запуска двигателя в положение «ON» и должен погаснуть через несколько секунд. «
а) Индикатор загорается, если:
— включен стояночный тормоз;
— низкий уровень тормозной жидкости или нарушена герметичность вакуумного усилителя тормозов;
— неисправна электрическая цепь индикатора.
Примечание: при уменьшении давления в системе вакуумного усилителя тормозов загорается индикатор и непрерывно звучит предупредительный сигнал.
б) Если во время движения загорелся индикатор, то замедлите скорость, съедьте с дороги и осторожно
остановите автомобиль. Замедлить скорость можно торможением двигателем и применением стояночного тормоза, но не забудьте при этом нажать на педаль тормоза для включения стоп-сигналов, чтобы предупредить о торможении водителей, едущих сзади,
— Проверьте стояночный тормоз -возможно, он включен. Если стояночный тормоз выключен, а индикатор горит после его выключения, то возникла неисправность в тормозной системе.
— Проверьте уровень тормозной жидкости в бачке.
— Если уровень тормозной жидкости низок, долейте жидкость и в безопасном месте проверьте эффективность торможения автомобиля. Если Вы считаете, что тормоза все еще работают достаточно эффективно, то осторожно доведите автомобиль до ближайшего места ремонта. Если тормоза не работают, то автомобиль необходимо эвакуировать для ремонта.
Внимание: движение на автомобиле с низким уровнем тормозной жидкости опасно ‘
— Если уровень тормозной жидкости в норме, то, возможно, неэффективно работает вакуумный усилитель тормозов или неисправна электрическая цепь индикатора.
Таблица. Индикаторы комбинации приборов. Общие индикаторы
3. Индикатор антиблокировочной системы тормозов.
Индикатор загорается при включении зажигания и должен погаснуть через несколько секунд. Если индикатор не гаснет или загорается при движении, это указывает на неисправность антиблокировочной тормозной системы. При этом на автомобиле работает только тормозная система, но не ра-ботает антиблокировочная система. Двигайтесь к месту ремонта.
Внимание: многократное нажатие на педаль тормоза может привести к включению индикатора на несколько секунд.
4. Индикатор зарядки аккумуляторной батареи.
а) Индикатор загорается при включении зажигания и должен погаснуть после пуска двигателя.
б) Если во время движения загорелся индикатор, то неисправна система зарядки или ослаблен (или оборван) ремень привода генератора. Однако двигатель будет продолжать работать, пока аккумуляторная батарея полностью не разрядится. Выключите дополнительное оборудование (кондиционер, магнитолу и др.) и двигайтесь к месту ремонта.
5. Индикатор иммобилайзера Индикатор загорается при вынимании ключа из замка зажигания (Toyota) или при переводе переключателя запуска двигателя в положение «OFF» (Lexus) и свидетельствует о включении системы блокировки двигателя. Запуск двигателя возможен только в том случае, если идентификационный код передатчика, вмонтированного в ключ или брелок системы «Entry&Start» будет соответствовать зарегистрированному в электронном блоке управления иммобилай-зером.
6. Индикатор «проверь двигатель»
( ‘CHECK ENGINE»).
Индикатор загорается на несколько секунд при включении зажигания, а затем гаснет, информируя водителя о проверке системы управления двигателем. Если индикатор продолжает гореть или загорается во время движения, это свидетельствует о наличии неисправностей в электронной системе управ-ления двигателем. В данном случае необходимо двигаться к месту ремонта и произвести диагностику системы управления двигателем.
7. Индикатор низкого уровня топлива. Индикатор загорается, когда уровень топлива в баке менее 15 литров. В зависимости от комплектации автомобиля, топлива может хватить на 40 — 60 км пути по хорошей дороге. На склонах или при поворотах индикатор может загораться из-за колебаний топлива в баке.
8. Индикатор открытой или неплотно закрытой двери.
Индикатор горит до тех пор, пока все двери, в том числе и задняя дверь, не будут закрыты полностью.
9. Индикатор включения габаритов. Индикатор загорается при включении габаритов, подсветки номерного знака и подсветки комбинации приборов.
10. Индикатор включения ближнего света фар. Загорается при включении ближнего света фар.
11. Индикатор включения дальнего света фар. Загорается при включении дальнего света фар.
12. Индикаторы указателей поворота. Индикаторы мигают при включении указателей поворотов. Слишком частое мигание индикатора указывает на плохое соединение в цепи указателей поворотов или на отказ лампы указателя поворота.
13. Индикаторы положения селектора АКПП («Р», «R», «N», «D» и «S»).
При переводе селектора АКПП в любое положение на комбинации приборов загорается индикатор, соответствующий выбранному положению. Более подробно см. раздел «Управление автомобилем с АКПП».
14. Индикатор диапазона используемых передач.
При переводе селектора АКПП из положения «D» в положение «S» комбинации приборов загорается индикатор, соответствующий заданному диапазону передач, между которыми происходит переключение АКПП. Более подробно см. раздел «Управление автомобилем с АКПП».
15. Индикатор непристегнутого ремня безопасности водителя.
Индикатор загорается при включении зажигания на несколько секунд, а затем гаснет. В случае, если водитель не пристегнут ремнем безопасности, на комбинации приборов мигает индикатор и звучит звуковой сигнал.
16. Индикатор непристегнутого ремня безопасности переднего пассажира. Индикатор загорается при включении зажигания на несколько секунд, а затем гаснет. В случае, если передний пассажир не пристегнут ремнем безопасности, индикатор горит постоянно и звучит звуковой сигнал.
17. Индикатор блокировки межосевого дифференциала горит при заблокированном межосевом дифференциале. Если индикатор мигает при нажатии на выключатель блокировки межосевого дифференциала, блокировка/разблокировка не завершена. Более подробно см. разделы «Особенности трансмиссии».
18. Индикатор включения понижающей передачи раздаточной коробки. Загорается при установке переключателя системы управления полным приводом
в положение «4L» и информирует водителя о включении понижающей передачи в раздаточной коробке. Более подробно см. разделы «Особенности трансмиссии».
19. Индикатор скольжения. Индикатор загорается при включении зажигания на несколько секунд, а затем гаснет. Если во время движения сработает активная противобуксовочная система, система курсовой устойчивости или система помощи при подъеме, то индикатор скольжения начинает мигать, показывая, что осуществляется предотвращение пробуксовки колес, заноса или скатывания автомобиля. Более подробно см. раздел «Активная противобуксовочная система (A-TRC) и система курсовой устойчивости (VSC)»
20. Индикатор работы системы поддержания скорости.
Индикатор загорается при включении системы поддержания скорости. Более подробно см. раздел «Система поддержания скорости».
21. Индикатор системы подушек безопасности (SRS).
Индикатор загорается, когда переключатель запуска двигателя установлен в положении «ON» или «АСС». Через несколько секунд индикатор погаснет. В случае, если индикатор не загорелся или горит (мигает) во время движения, то имеется неисправность в компонентах системы SRS.
22. Индикатор выключения шторок безопасности.
Индикатор загорается при включении зажигания и должен погаснуть через несколько секунд. Когда переключатель запуска двигателя находится в положении «ON», индикатор горит только в случае принудительного отключения
системы шторок безопасности или при наличии неисправностей в системе SRS (подробнее см. раздел «Система пассивной безопасности (SRS)»).
23. Индикатор отключения подушек безопасности переднего пассажира (расположен на панели приборов). Индикатор загорается при включении зажигания и, если выключатель принудительного отключения подушек безопасности переднего пассажира находится в положении «OFF», должен погаснуть через несколько секунд. Более подробно см. раздел «Система пассивной безопасности (SRS)».
24. Индикатор низкого давления в шинах.
Если индикатор горит при работающем двигателе или загорелся во время движения, то давление в одной или нескольких шинах ниже нормы. Необходимо остановится и проверить давление в шинах (см. раздел «Система контроля давления в шинах»).
Видео по теме «Toyota Tundra / Sequoia / Lexus LX-570. Индикаторы комбинации приборов»
Как сбросить индикатор T-BELT на Toyota Land Cruiser Prado 150
Описание центральной панели управления
установка датчиков давления ЛК200
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
номер кузова Toyota Tundra, давление в шинах Toyota Tundra, неисправности Toyota Tundra, подготовка к зиме Toyota Tundra, тормоза Toyota Tundra, масляный фильтр Toyota Tundra, топливный фильтр Toyota Tundra, фильр салона Toyota Tundra, регулировка фар Toyota Tundra, номер кузова Toyota Sequoia, давление в шинах Toyota Sequoia, неисправности Toyota Sequoia, подготовка к зиме Toyota Sequoia, тормоза Toyota Sequoia, масляный фильтр Toyota Sequoia, топливный фильтр Toyota Sequoia, фильр салона Toyota Sequoia, регулировка фар Toyota Sequoia
2. Органы управления, приборная панель, оборудование салона

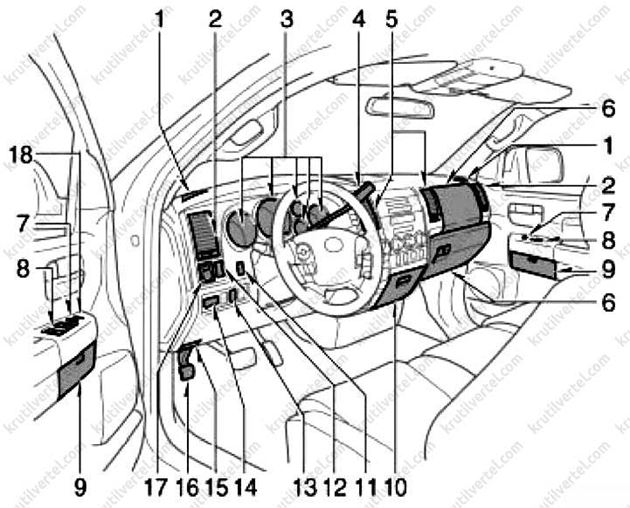

Сплошные сиденья (вид А):
- Отверстие подогрева ветрового стекла.
- Дефлекторы приборной панели (боковые).
- Приборный щиток.
- Рычаг селектора автоматической коробки передач.
- Дефлекторы приборной панели (центральные).
- Перчаточные ящики.
- Кнопка блокировки открывания дверей.
- Переключатели электростеклоподъемников.
- Вспомогательные ящики.
- Держатели для бутылок.
- Регулятор подсветки приборной панели.
- Главный выключатель персонального/внутреннего освещения.
- Выключатель датчиков переворота встроенной шторки безопасности RSCA OFF.
- Выключатель подсветки багажного отделения.
- Рычаг отпирания капота.
- Педаль стояночного тормоза.
- Переключатель зеркала заднего вида.
- Кнопка блокировки электростеклоподъемников.

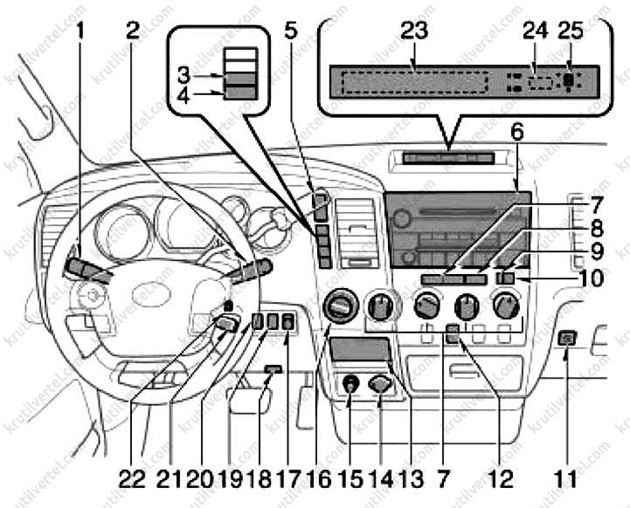

Сплошные сиденья (вид В):
- Переключатели головного освещения, указателей поворотов и переднего противотуманного освещения.
- Переключатель стеклоочистителя и омывателя.
- Переключатель дополнительного дисплея.
- Переключатель вспомогательной системы при парковке.
- Переключатель световой аварийной сигнализации.
- Аудиосистема или навигационная система с аудиосистемой. (Для получения подробной информации о работе навигационной системы обратитесь к отдельному руководству по эксплуатации навигационной системы.)
- Элементы управления кондиционером.
- Подогрев внешних зеркал/антиобледенитель ветрового стекла/подогрев заднего окна.
- Напоминающий сигнал о непристегнутом ремне безопасности водительского сиденья.
- Сигнальный индикатор включенной/отключенной подушки переднего пассажирского сиденья.
- Выключатель подушки безопасности переднего пассажирского сиденья.
- Гнездо для подключения дополнительного оборудования.
- Пепельница.
- Розетка.
- Прикуриватель.
- Кнопка подключения переднего моста (автомобили, оснащенные подключаемым полным приводом).
- Переключатель сервопривода окна двери багажного отделения (модели Crew Max).
- Переключатель сброса данных системы отображения давления в шинах.
- Переключатель VCS OFF.
- Главный выключатель розетки.
- Переключатель системы круиз-контроля.
- Замок зажигания.
- Дополнительный дисплей.
- Система иммобилайзера/сигнальный индикатор противоугонной системы.
- Сигнальный индикатор вспомогательной системы при парковке.

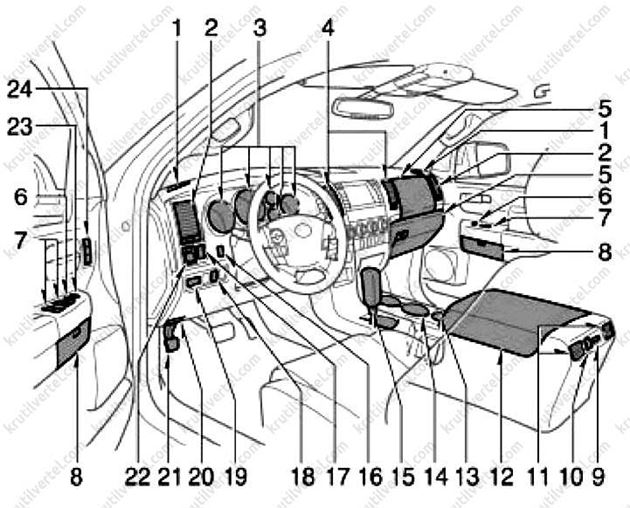

Раздельные сиденья (вид А):
- Отверстие подогрева ветрового стекла.
- Дефлекторы приборной панели (боковые).
- Приборный щиток.
- Дефлекторы приборной панели (центральные).
- Перчаточные ящики.
- Кнопка блокировки открывания дверей.
- Переключатели электростеклоподъемников.
- Вспомогательные ящики.
- Адаптер A/V (автомобили, оснащенные аудиосистемой для задних сидений).
- Розетка.
- Задние дефлекторы.
- Задняя центральная консоль.
- Пепельница.
- Подстаканники.
- Рычаг селектора автоматической коробки передач.
- Регулятор подсветки приборной панели.
- Главный выключатель персонального/внутреннего освещения.
- Выключатель датчиков переворота встроенной шторки безопасности RSCA OFF.
- Выключатель подсветки багажного отделения.
- Рычаг отпирания капота.
- Педаль стояночного тормоза.
- Переключатель зеркала заднего вида.
- Кнопка блокировки электростеклоподъемников.
- Переключатель сохраненного положения сиденья.

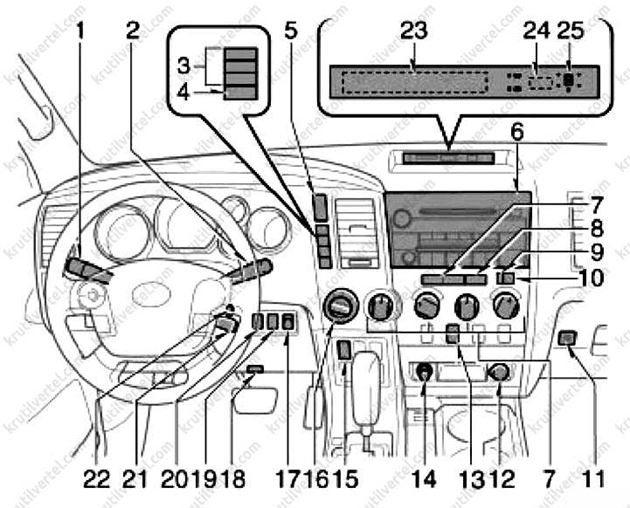

Раздельные сиденья с ручным управлением кондиционером (вид В):
- Переключатели головного освещения, указателей поворотов и переднего противотуманного освещения.
- Переключатель стеклоочистителя и омывателя.
- Переключатель дополнительного дисплея.
- Переключатель вспомогательной системы при парковке.
- Переключатель световой аварийной сигнализации.
- Аудиосистема или навигационная система с аудиосистемой. (Для получения подробной информации о работе навигационной системы обратитесь к отдельному руководству по эксплуатации навигационной системы.)
- Элементы управления кондиционером.
- Подогрев внешних зеркал/антиобледенитель ветрового стекла/подогрев заднего окна.
- Напоминающий сигнал о непристегнутом ремне безопасности водительского сиденья.
- Сигнальный индикатор включенной/отключенной подушки переднего пассажирского сиденья.
- Выключатель подушки безопасности переднего пассажирского сиденья.
- Розетка.
- Гнездо для подключения дополнительного оборудования.
- Прикуриватель.
- Переключатель TOW/HAUL.
- Кнопка подключения переднего моста (автомобили, оснащенные подключаемым полным приводом).
- Переключатель сервопривода окна двери багажного отделения (модели Crew Max).
- Переключатель сброса данных системы отображения давления в шинах.
- Переключатель VCS OFF.
- Главный выключатель розетки.
- Переключатель системы круиз-контроля.
- Замок зажигания.
- Дополнительный дисплей.
- Система иммобилайзера/сигнальный индикатор противоугонной системы.
- Сигнальный индикатор вспомогательной системы при парковке.

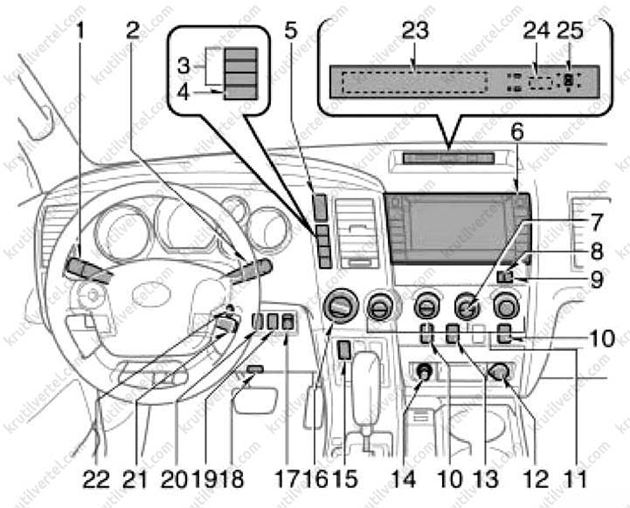

Раздельные сиденья с автоматическим управлением кондиционером (вид В):
- Переключатели головного освещения, указателей поворотов и переднего противотуманного освещения.
- Переключатель стеклоочистителя и омывателя.
- Переключатель дополнительного дисплея.
- Переключатель вспомогательной системы при парковке.
- Переключатель световой аварийной сигнализации.
- Аудиосистема или навигационная система с аудиосистемой (Для получения подробной информации о работе навигационной системы обратитесь к отдельному руководству по эксплуатации навигационной системы).
- Подогрев внешних зеркал/антиобледенитель ветрового стекла/подогрев заднего окна.
- Напоминающий сигнал о непристегнутом ремне безопасности водительского сиденья.
- Сигнальный индикатор включения/отключения подушки безопасности переднего пассажирского сиденья.
- Регулятор подогрева сидений.
- Элементы управления кондиционером.
- Розетка.
- Гнездо для подключения дополнительного оборудования.
- Прикуриватель.
- Переключатель TOW/HAUL.
- Кнопка подключения переднего моста (автомобили, оснащенные подключаемым полным приводом).
- Переключатель сервопривода окна двери багажного отделения (модели Crew Max).
- Переключатель сброса данных системы отображения давления в шинах.
- Переключатель VCS OFF.
- Главный выключатель розетки.
- Переключатель системы круиз-контроля.
- Замок зажигания.
- Дополнительный дисплей.
- Система иммобилайзера/сигнальный индикатор противоугонной системы.
- Сигнальный индикатор вспомогательной системы при парковке.

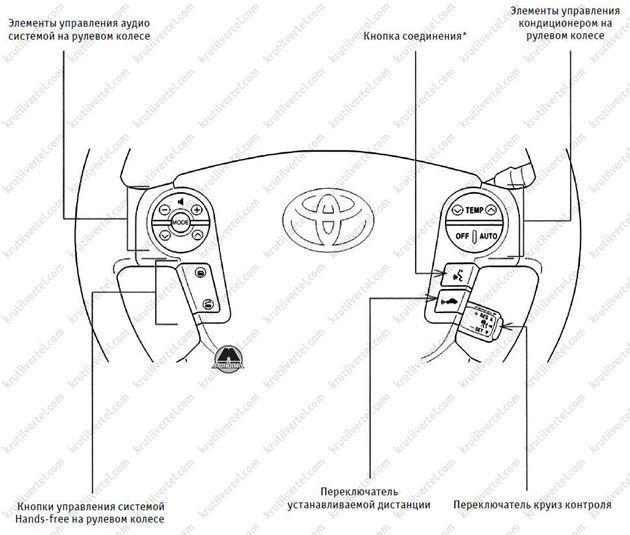

Органы управления на рулевом колесе
Багажное отделение
Как расшифровываются пиктограммы на приборной панели Toyota
Сегодняшняя тема — Пиктограммы на приборной панели. Их существует великое множество и как говорится, они на разные случаи жизни. Одни предупреждают водителя от будущих всевозможных неприятностях, другие просто информируют о работе тех или иных систем машины, ну а третьи в буквальном смысле кричат водителю о неисправности. Согласно статистике можно твердо утверждать, что обладателем одних из самых многообразных по своему количеству символов на приборной панели машины остается автомобиль марки Тойота. Поэтому уважаемые друзья, в сегодняшней нашей статье мы постараемся как можно полнее и подробнее рассказать все о предупреждающих значках-пиктограммах находящихся в автомашинах, которые могут загораться на приборной панели автомобиля Toyota.
Разумеется, что при обычной эксплуатации автомобиля вам будет вовсе необязательно знать, какой символ-значок на приборной панели Toyota что обозначает, так как при правильной эксплуатации и своевременном обслуживании автомобиля они никогда вас не побеспокоят.
Но жизнь учит нас автомобилистов тому, что нужно быть готовым к любым поворотам судьбы. Как говорится, даже на старуху бывает проруха, значит, даже самый крупный в мире автопроизводитель в том числе может совершать определенные ошибки. Это означает, что в течении жизни автомобиля даже при тщательном соблюдении всех регламентов и заботе о своем железном коне, приборная панель в машине может в один прекрасный день вспыхнуть предательскими огнями, буд-то бы новогодняя ёлка. Виной этому всему может оказаться просто банальный заводской брак. К нашему сожалению, от ошибок на сборочном конвейере никто не застрахован.
Смотрите также: 12 автомобильных «хаков», о которых должен знать любой автомобилист
Прежде чем случится неприятность и вам придется вглядываться в приборную панель просматривая определенный мануал или нашу статью, спешим предупредить наших автомобилистов о том, что некоторые индикаторы на определенных комплектациях моделей Toyota на сегодняшнее время достаточно редки. Поэтому мы публикуем в своей статье список самых распространенных на сегодняшний день обозначений с наиболее популярных автомобилей Тойота.
Не бойтесь друзья предупреждающих символов на приборной панели.
В конце вступительного слова нам хотелось бы сказать о том, что предупреждающие знаки на приборной панели загораются каждый последующий раз при включении зажигания. Это нормальная практика, которая говорит о том, что компьютер автомобиля начинает проверку датчиков и всех систем автомобиля. Паниковать стоит только в том случае, когда эти значки не погаснут.
И наконец, также необходимо помнить, что некоторые предупреждающие значки-символы могут предупредить вас водителей об общих недугах автомобиля не называя при этом конкретную проблему. При появлении на приборной панели такого индикатора необходимо незамедлительно обратиться в сервис для прохождения диагностики.
1. Индикатор предупреждения подушек безопасности— он указывает на проблемы связанные с системой подушек безопасности, которые должны быть незамедлительно проверены в сертифицированном сервисном центре, если вы заботитесь о своей безопасности. Значок может также появиться и при ручном отключении одной или нескольких подушек безопасности.
2. Предупреждение неисправности антиблокировочной системы— он говорит о том, что в антиблокировочной системе ABS (что предотвращает блокировку колес при резком торможении и помогает водителю сохранить контроль над машиной) обнаружена ошибка или сам датчик нуждается в своей замене. Такой значок-символ может появится и в том случае, если на один из датчиков налипло слишком много грязи, а также, если вы использовали свой автомобиль в спортивном режиме с быстрыми ускорениями и резкими торможениями, что могло или позволило «обмануть» саму систему ABS. Тот же самый эффект может дать и застрявший в грязи или в снегу автомобиль, где одно или несколько колес будут буксовать на месте.
3. Индикатор неисправности двигателя— это наверное самый страшный индикатор на приборной панели из всех имеющихся. Многие автомобилисты увидя его сразу начинают думать, что произошла поломка двигателя. Однако, все может быть не настолько печально. Появление данного значка на «приборке» может информировать вас о том, что сам датчик вышел из строя или в двигателе произошел сбой и он перестал работать в оптимальном режиме, а мотор из-за него выбрасывает в атмосферу больше вредных веществ чем положено.
Действительно, опасаться стоит лишь в том случае, если одновременно при появлении такой индикации мотор начал издавать посторонние звуки или у него пропала тяга. Но в любом случае друзья, посещение СТО — для вас ОБЯЗАТЕЛЬНО!
4. Значок давления масла – если говорить простым языком, то можно сказать следующее, если загорелся этот значок-символ, то это будет означать, что давление масла в двигателе слишком низкое или слишком высокое, так что необходимо проверить уровень масла в двигателе перед тем как начнете дальнейшее вождение автомобиля. Индикатор может также предупредить и о неисправности масляного насоса, что он поврежден, или о появлении пробки в масляной магистрали. Неправильная вязкость масла может также стать еще одной причиной появления этой пиктограммы.
5. Низкая температура охлаждающей жидкости двигателя— говорит нам о том, что охлаждающая жидкость в двигателе имеет слишком холодную и заниженную температуру для данного мотора. Если индикатор на приборной панели не исчезает после того, как автомобиль проехал несколько километров пути, то это будет означать, что-то пошло не так, и в этом случае надо обратиться к механику. Термостат, то есть клапан, который позволяет охлаждающей жидкости проходить через радиатор, или тот же электрический вентилятор могут по ошибке работать в постоянном режиме с максимальным охлаждением двигателя.
Автозапчасти от А до Я: Устройство автомобилей для водителей-новичков
Данную проблему нельзя назвать серьезной, но все-же, при ней двигатель работающий не на оптимальной температуре будет потреблять больше топлива и выбрасывать в атмосферу больше выхлопных газов чем ему положено.
6. Индикатор ближнего света— сообщает нам, что ближний свет или дневные ходовые/габаритные огни включены. Если индикатор имеет восклицательный знак, то вы должны проверить сами фары, так как одна или несколько лампочек в них перегорели.
7. Необходимость техобслуживания— информирует нас о том, что масло и соответствующие фильтры должны быть заменены в рамках текущего технического обслуживания. Сообщение на мульти-информационном дисплее (если он у вас есть) может предупредить вас за несколько сотен километров о приближающемся графике технического обслуживания, прежде чем загорится основной индикатор.
8. Предупреждающий знак низкого уровня жидкости в бачке омывателя— он информирует нас о том, что необходимо долить в бачок омывающей жидкости.
9. Предупреждение о необходимости дозаправиться— если последняя полоска на индикаторе начинает загораться и мигает, то пора заехать на АЗС и пополнить бак горючим.
10. Предупреждение системы электроусилителя— указывает нам о наличии проблемы с электроусилителем руля. В запущенном варианте вы сами почувствуете наличие проблемы своими же руками, когда руль Тойоты станет тяжелым, прямо как на КамАЗе. Это не опасно, но и не приятно. Посетите друзья автосервис.
11. Предупреждение об открытых дверях— это означает, что одна или несколько дверей открыты или закрыты не полностью.
12. Индикатор парковочного тормоза— информирует нас о поднятом стояночном тормозе. Если вы отпустили стояночный тормоз, а значок-символ не пропал, то вероятнее всего, что имеется проблема, поэтому вы должны проверить тормоза автомобиля. Тормозным дискам или колодкам может потребоваться замена.
13. Предупреждение о повышенной температуре охлаждающей жидкости— означает следующее, что двигатель слишком горячий и скоро наступят необратимые последствия. Заглушите пожалуйста мотор и вызовите механика, или отбуксируйте машину в ближайший автосервис. Если индикация сработала при холодном пуске мотора, то это предупреждение может быть вызвано коротким замыканием, а также неисправным датчиком или ошибкой компьютера. В любом случае друзья, лучше отвезите свой автомобиль к механику.
14. Индикатор противотуманных фар— информирует нас о том, что противотуманки (фары) включены.
15. Индикатор габаритных огней— проинформирует нас о том, что стояночные огни в машине (дневные ходовые огни/габаритные огни) ВКЛЮЧЕНЫ.
16. Пиктограмма дальнего света— информирует нас о том, что дальний свет в машине включен. Убедитесь пожалуйста, что в ночное время вы не слепите попутных и встречных автомобилистов.
17. Стрелки, указывающие на работу поворотников— предупреждают нас о включенных поворотниках или о работающей аварийной сигнализации.
18. Аварийная лампочка предупреждения аккумулятора— в основном она сообщает нам о том, что аккумулятор не заряжается правильно или он не заряжается вовсе. В основном данный значок-символ (индикатор) отображается в тот момент, когда двигатель выключен, а свет или радио включены.
19. Значок ремня безопасности— обозначает следующее, что вы или пассажир(ы) должны пристегнуть ремень безопасности.
20. Индикатор работы трансмиссии— указывает нам на неисправность в трансмиссии. Обычно он появляется на автомобилях с АКПП, когда коробка передач по какой-то причине перестает должным образом исполнять свои прямые обязанности. Мы в этом случае, если индикатор включился, не рекомендуем водителям самостоятельно передвигаться на автомобиле.
21. Предупреждающий символ топливного фильтра— если индикатор продолжает гореть, то это указывает на то, что в топливном фильтре была обнаружена вода. Не паникуйте друзья в тот момент, когда появилось данное предупреждение на приборной панели, вы были или находитесь за рулем и у вас достаточно времени, чтобы посетить автосервис и избавится от воды.
22. Индикатор свечей накаливания (предпусковые свечи)— этот символ-значок появится в тот момент, когда на улице холодно и он будет информировать вас о том, что свечи внутри двигателя начали прогрев камеры сгорания (в дизельных двигателях). Не запускайте в такой момент двигатель, ждите, пока индикатор не погаснет. Если он не исчезает и не гаснет, и будет слишком долго гореть, то значит в вашем автомобиле появилась неисправность свечей накаливания или им слишком холодно.
23. Тот же самый индикатор, что мы упомянули в пункте № 13, но другого цвета. Заглушите пожалуйста двигатель, потому что ему слишком жарко.
24. Пиктограмма STO — это нормально, если она появляется при запуске автомобиля, но если так пойдет и дальше пока вы едете на машине, то вместе с № 13 или N 5 это будет действительно означать, что вы должны остановиться.
25. Индикатор круиз-контроля— говорит нам о том, что система круиз-контроля включена. Как правило, вы сами можете отключить ее просто нажав на тормоз.
26. Индикатор положения передачи— показывает нам, на какой передаче вы едите или находитесь.
27. Тот же самый индикатор, что был нами упомянут в пункте № 8. Он означает, что необходимо долить жидкость в стеклоомыватель.
28. Тот же самый индикатор, что был в пункте № 9 — Требуется заправка авто.
29. Контроль устойчивости автомобиля или сигнальная лампа Traction Control— если индикация не гаснет, то таким образом она предупреждает нас, что существует проблема с одной из данных систем.
30. Индикатор давление в шинах— он означает, что давление в одной или нескольких шинах низкое или наоборот, слишком высокое. Это очень удобная система оповещения, которая предупредит нас о внезапном проколе колеса.
31. Индикатор отключения контроля тягового усилия— он предупреждает нас, что мы (вы) отключили противобуксовочную систему.
32. Индикатор скольжения транспортного средства— если он включится при движении по снегу, по льду, по грязи или по очень мокрой дороге, то это будет означать, что автомобиль буксует и данная система контроля тяги работает для обеспечения максимального сцепления с дорожным покрытием.
33. Индикатор Overdrive OFF— информирует нас о том, что система овердрайв выключена.
34. Предупреждение о температуре масла в автоматической коробке передач- этот значок-символ (индикатор) означает, что температура масла в трансмиссии слишком высока, вы должны снизить скорость движения или вообще остановиться, чтобы дать маслу остыть. Неправильное трансмиссионное масло может привести к перегреву компонентов КПП. Отвезите ваш автомобиль в автосервис, если данная проблема не устранилась.
35. Lane Keeping Assist— этот индикатор означает неполадки, связанные с той системой, которая удерживает ваш автомобиль на полосе движения. Не убирайте пожалуйста руки с руля.
36. Adaptive Front Lighting— это значок индикатора автоматической система, которая производит переключение между фарами ближнего и дальнего света, если он загорелся, то это означает, что система работает не правильно.
37. Тот же самый индикатор, что был упомянут в пункте № 10.
38. Pre Collision System— данный значок-символ предупреждает нас о том, что система, помогающая предотвратить фронтальное столкновение, не работает. Ведите машину как можно осторожнее и обратитесь в автосервис для устранения данной проблемы.
39. Индикация стояночного тормоза— информирует нас о том, что стояночный тормоз на машине включен.
40. Индикатор Экологичного/Экономичного режима— он сообщает нам, что мы едем (вы едете) в ЭКО-режиме для экономии топлива.
Что это значит?- Простое руководство по автомобильным терминам
Чтобы доскональнее изучить материальную часть вашей Тойоты, не забудьте друзья прочитать инструкции по эксплуатации поставляемую в комплекте с самим автомобилем. Старайтесь ездить аккуратно и вовремя делать регулярное техническое обслуживание автомобилю, всегда используйте только оригинальные запасные части и технические жидкости разработанные специально для вашей модели автомобиля.
Получил прописку
Сообщений: 6271
Москва
2131 день назад
0
Может кому пригодится!
Вот на дроме пишут
Система диагностики, мне на всякий случай, и может кому нибудь пригодится.
Система диагностики, применяемая в автомобилях фирмы «Toyota».
В этих автомобилях есть диагностические разъемы, которые называются «DLC 1» и «DLC 2» (Data Link Connector). Первый из них представляет собой пластмассовую прямоугольную коробочку, расположенную обычно слева по ходу автомобиля, на ней написано «DIAGNOSTIC». Самодиагностика двигателя выводится через лампочку «CHECK» на щитке приборов. Но на некоторых машинах вместо лампочки «CHECK» есть лампочка с изображением двигателя, это в общем, одно и то же. Так же имейте в виду, что в некоторых моделях дизельных машин для самодиагностики используется лампочка контроля накала свечей с изображением спирали. Неисправности автоматической трансмиссии в режиме самодиагностики обычно выводятся через лампочку «OD» ( но это может быть и лампочка «POWER» или «AT CHECK») а неисправности систем «ABS», «TRC», «SRS» через соответствующие контрольные лампочки. Второй диагностический разъем «DLC 2» находится под нижней частью панели с водительской стороны. Он имеет другую конфигурацию, поскольку предназначен в основном для подключения специального диагностического оборудования, но имеет те же выводы что и «DLC 1». Этот разъем, хотя и расположенный неудобно, позволяет диагностировать машину на ходу. На старых (по году разработки) моделях для диагностики имеется несколько круглых разъемов желтого цвета в моторном отсеке ближе к аккумуляторной батарее, которые идентичны разъему «DLC 1» (с надписью «DIAGNOSTIC» ). Разъема «DLC 1» в этом случае нет. Для самодиагностики своих автомобилей фирма «Toyota» использует два типа кодов. Первый — тип 09. Это двухзначный код со следующими параметрами. Ширина импульса — 0,5 секунд. Пауза между импульсами — 0,5 секунд. Пауза между десятками и единицами — 1,5 секунды. Пауза между кодами — 2,5 секунды. Пауза между сериями кодов — 4,5 секунды. Второй тип кода используемый фирмой «Toyota» — тип 10. Это однозначный код, где количество импульсов равно коду неисправности. Его параметры следующие. Ширина импульса — 0,5 секунд. Пауза между импульсами — 0,5 секунд. Пауза между кодами — 2,5 секунды. Пауза между сериями кодов — 4,5 секунды.
Для того чтобы отдиагностировать двигатель или автоматическую коробку передач, надо сделать следующее. Откройте капот автомобиля, и, найдя пластиковую коробочку с надписью «DIAGNOSTIC», откройте ее крышечку. С обратной стороны этой крышечки вы увидите маркировку выводов. Далее надо взять любой кусок провода и воткнуть его в разъемы так, чтобы замкнуть выводы «ТЕ1» и «Е1».После этого садитесь за руль и, включив зажигание и, выключив кондиционер и печку, следите за лампочками на щитке приборов. После включения зажигания лампочки «CHECK» и «OD» начнут моргать. Если лампочки непрерывно и часто моргают ( вспышка — 0,5 сек., пауза — 0,5 сек.) более 11 раз, то это означает, что в вашей машине используется двухзначный код тип 09 и в памяти компьютера никаких неисправностей не зафиксировано и, следовательно, вы можете вынимать перемычку, запускать двигатель и ехать по делам. Если лампочка «CHECK» моргает непрерывно с интервалом 4,5 секунды, значит в автомобиле используется код тип 10 и также никаких неисправностей в памяти компьютера не зафиксировано. Если лампочка моргает так: вспышка- пауза- вспышка — длинная пауза- вспышка — это значит, у вас в памяти код 21 (двухзначный); если так: вспышка- длинная пауза — вспышка -пауза вспышка — то код 12 и так далее.
Если вы не уверены что правильно определили контакты, которые следует перемкнуть, то можно посоветовать следующее. Вывод на фишке диагностики «Е1» — это корпус. Если взять «контрольку» с маломощной лампочкой, один провод подсоединить к корпусу автомобиля, а щупом касаться всех выводов подряд в разъеме диагностики, то, когда вы попадете на «ТЕ1», при включенном зажигании, лампочка «CHECK» начнет моргать. Таким образом можно найти диагностический вывод любого автомобиля, имеющего на панели лампочку «CHECK», не рискуя при этом что-нибудь сжечь, т. к. используется «контролька», а для срабатывания системы самодиагностики, даже маломощной лампочки, например от подсветки панели приборов, достаточно.
Коды неисправностей бензиновых двигателей (Toyota)
Коды самодиагностики считываются по числу вспышек индикатора «CHECK ENGINE» при замкнутых выводах «TE1»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании.
12 — Датчик положения коленчатого вала (P0335)
13 — Датчик положения коленчатого вала (P0335, P1335)
14 — Система зажигания, катушка №1 (P1300) и №4 (P1315)
15 — Система зажигания, катушка №2 (P1305) и №3 (P1310)
16 — Система управления АКПП
18 — Система VVT-i — фазы (P1346)
19 — Датчик положения педали акселератора (P1120)
19 — Датчик положения педали акселератора (P1121)
21 — Кислородный датчик (P0135)
22 — Датчик температуры охлаждающей жидкости (P0115)
24 — Датчик температуры воздуха на впуске (P0110)
25 — Кислородный датчик — сигнал бедной смеси (P0171)
27 — Кислородный датчик №2
31 — Датчик абсолютного давления (P0105, P0106)
34 — Система турбонаддува
35 — Датчик давления турбонаддува
36 — Датчик CPS (P1105)
39 — Система VVT-i (P1656)
41 — Датчик положения дроссельной заслонки (P0120, P0121)
42 — Датчик скорости автомобиля (P0500)
43 — Сигнал стартера
47 — Датчик положения дополнительной дроссельной заслонки
49 — Датчик давления топлива (D-4) (P0190, P0191)
51 — Состояние выключателей
52 — Датчик детонации (P0325)
53 — Сигнал детонации
55 — Датчик детонации №2
58 — Привод SCV (D-4) (P1415, P1416, P1653)
59 — Сигнал VVT-i (P1349)
71 — Система EGR (P0401, P0403)
78 — ТНВД (D-4)
89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633)
92 — Форсунка холодного пуска (D-4) (P1210)
97 — Форсунки (D-4) (P1215)
98 — Датчик разрежения в вакуумном усилителе тормозов (C1200)
Коды неисправностей дизельных двигателей (Toyota)
12 — Датчик положения коленчатого вала
13 — Датчик частоты вращения
14 — Клапан регулировки угла опережения впрыска
15 — Сервопривод дроссельной заслонки
17 — Сигнал блока управления
18 — Электромагнитный перепускной клапан
19 — Датчик положения педали акселератора
22 — Датчик температуры охлаждающей жидкости
24 — Датчик температуры воздуха на впуске
32 — Корректирующие резисторы
35 — Датчик давления наддува
39 — Датчик температуры топлива
42 — Датчик скорости автомобиля
96 — Датчик положения клапана EGR
Коды неисправностей АКПП (Toyota)
Коды самодиагностики считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах «TE1»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании (при этом должно быть разрешено включение повышающей передачи — «O/D OFF» не горит).
11 — Норма
37 — Датчик частоты вращения входного вала АКПП (Р1705)
38 — Датчик температуры рабочей жидкости АКПП
42 — Датчик скорости (или датчик частоты вращения выходного вала) (Р0500)
44 — Датчик скорости (или датчик частоты вращения заднего выходного вала)
46 — Соленоид управления давлением гидроаккумулятора (Р1765)
61 — Датчик скорости (или датчик частоты вращения переднего выходного вала)
62 — Соленоид №1 (Р0753)
63 — Соленоид №2 (Р075
64 — Соленоид муфты блокировки гидротрансформатора (Р0773)
67 — Датчик частоты вращения входного вала АКПП
68 — Соленоид управления муфтой блокировки гидротрансформатора
73 — Соленоид муфты блокировки межосевого дифференциала
Коды неисправностей SRS (Toyota)
Коды самодиагностики считываются аналогично прочим, по числу вспышек индикатора «SRS» при замкнутых выводах «TC»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании.
Стирание кодов должно происходить при выключении зажигание. Если коды сохраняются, необходимо провести процедуру очистки:
— подсоединть два провода к выводам «TC» и «AB»
— включить зажигание и подождать не менее 6 секунд
— поочередно, раз в секунду, замыкать на массу выводы «TC» и «AB» (пауза между замыканием — менее 0,2 секунды)
— после третьего замыкания вывода «TC» индикатор должен замигать с высокой частотой — значит коды стерты.
Никогда не стирайте код сигнала неисправности системы подушки безопасности не проверив и не выяснив значение!
Ts
11 — Воспламенитель ПБ водителя (замыкание на массу)
12 — Воспламенитель ПБ водителя (замыкание на питание)
13 — Воспламенитель ПБ водителя (замыкание в цепи)
14 — Воспламенитель ПБ водителя (разрыв в цепи)
15 — Передний правый датчик SRS (замыкание или разрыв в цепи)
15 — Передний правый датчик SRS (замыкание на массу или питание)
16 — Передний левый датчик SRS (замыкание или разрыв в цепи)
16 — Передний левый датчик SRS (замыкание на массу или питание)
31 — Неисправность блока управления SRS
51 — Воспламенитель ПБ пассажира (замыкание на массу)
52 — Воспламенитель ПБ пассажира (замыкание на питание)
53 — Воспламенитель ПБ пассажира (замыкание в цепи)
54 — Воспламенитель ПБ пассажира (разрыв в цепи)
61 — Воспламенитель преднатяжителя ремня водителя (замыкание на массу)
62 — Воспламенитель преднатяжителя ремня водителя (замыкание на питание)
63 — Воспламенитель преднатяжителя ремня водителя (замыкание в цепи)
64 — Воспламенитель преднатяжителя ремня водителя (разрыв в цепи)
71 — Воспламенитель преднатяжителя ремня пассажира (замыкание на массу)
72 — Воспламенитель преднатяжителя ремня пассажира (замыкание на питание)
73 — Воспламенитель преднатяжителя ремня пассажира (замыкание в цепи)
74 — Воспламенитель преднатяжителя ремня пассажира (разрыв в цепи)
Коды неисправностей ABS (Toyota)
Считывание кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1.
— Снимите перемычку с выводов «WA» и «WB» разъема DLC1.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «E1».
— Установите перемычку на выводы «WA» и «WB».
Сброс кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1 (автомобиль неподвижен).
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Выключите зажигание.
— Снимите перемычку с выводов «TC» и «E1».
— Убедитесь, что индикатор ABS погас.
Считывание кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» и «CG» разъема DLC3.
— Включите зажигание.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «CG».
Сброс кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» и «CG» разъема DLC3.
— Включите зажигание.
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Снимите перемычку с выводов «TC» и «CG».
11 Обрыв цепи реле электромагнитного клапана
12 Короткое замыкание в цепи реле э/м клапана
13 Обрыв в цепи реле электронасоса
14 Короткое замыкание в цепи реле электронасоса
15 Короткое замыкание в цепи или обрыв цепи TRAC solenoid reley
21 Обрыв или короткое замыкание в э/м клапане переднего правого колеса
22 Обрыв или короткое замыкание в э/м клапане переднего левого колеса
23 Обрыв или короткое замыкание в э/м клапане заднего правого (левого) колеса
24 Обрыв или короткое замыкание в э/м клапане заднего левого (правого) колеса
31 Неисправность датчика частоты вращения переднего правого колеса
32 Неисправность датчика частоты вращения переднего левого колеса
33 Неисправность датчика частоты вращения заднего правого колеса
34 Неисправность датчика частоты вращения заднего левого колеса
35 Обрыв в датчике скорости переднего левого/заднего правого колес
36 Обрыв в датчике скорости переднего правого/заднего левого колес
37 Неисправны ступицы заднего моста
41 Слишком высокое или слишком низкое напряжение аккумуляторной батареи
43 Неисправность в цепи датчика замедления
44 Обрыв или короткое замыкание в цепи датчика замедления
49 Обрыв в цепи выключателя стоп-сигналов
51 Короткое замыкание или обрыв цепи питания электронасоса
52 Блокирован двигатель насоса гидравлического регулирующего блока
71 Низкий уровень сигнала от датчика частоты вращения переднего правого колеса
72 Низкий уровень сигнала от датчика частоты вращения переднего левого колеса
73 Низкий уровень сигнала от датчика частоты вращения заднего правого колеса
74 Низкий уровень сигнала от датчика частоты вращения заднего левого колеса
75 Неправильное изменение сигнала от датчика частоты вращения переднего правого колеса
76 Неправильное изменение сигнала от датчика частоты вращения переднего левого колеса
77 Неправильное изменение сигнала от датчика частоты вращения заднего правого колеса
78 Неправильное изменение сигнала от датчика частоты вращения заднего левого колеса
79 Неисправность датчика замедления
Коды неисправностей системы 4WS (Toyota)
Коды самодиагностики считываются по числу вспышек индикатора «4WS» при замкнутых выводах «TC»-«E1» разъема DLC1 под капотом и включенном зажигании
11 Электронный блок управления 4WS
12 Неисправность главного электродвигателя заднего рулевого механизма
13 Неисправность привода управления рулевым механизмом
21 Короткое замыкание в системе главного электродвигателя
22 Разрыв цепи в системе главного электродвигателя
23 Блокировка главного электродвигателя
24 Неисправность в работе главного электродвигателя
31 Разрыв в системе электродвигателя заднего хода
32 Неисправность в работе электродвигателя заднего хода
41 Неисправность датчика частоты вращения левого переднего колеса
42 Неисправность датчика системы 4WS
43 Неверная работа датчика системы 4WS
OBD II TROUBLE CODES
P0100 Mass or Volume Air Flow Circuit Malfunction
P0101 Mass or Volume Air Flow Circuit Range/Performance Problem
P0102 Mass or Volume Air Flow Circuit Low Input
P0103 Mass or Volume Air Flow Circuit High Input
P0104 Mass or Volume Air Flow Circuit Intermittent
P0105 Manifold Absolute Pressure/Barometric Pressure Circuit Malfunction
P0106 Manifold Absolute Pressure/Barometric Pressure Circuit Range/Performance Problem
P0107 Manifold Absolute Pressure/Barometric Pressure Circuit Low Input
P0108 Manifold Absolute Pressure/Barometric Pressure Circuit High Input
P0109 Manifold Absolute Pressure/Barometric Pressure Circuit Intermittent
P0110 Intake Air Temperature Circuit Malfunction
P0111 Intake Air Temperature Circuit Range/Performance Problem
P0112 Intake Air Temperature Circuit Low Input
P0113 Intake Air Temperature Circuit High Input
P0114 Intake Air Temperature Circuit Intermittent
P0115 Engine Coolant Temperature Circuit Malfunction
P0116 Engine Coolant Temperature Circuit Range/Performance Problem
P0117 Engine Coolant Temperature Circuit Low Input
P0118 Engine Coolant Temperature Circuit High Input
P0119 Engine Coolant Temperature Circuit Intermittent
P0120 Throttle/Pedal Position Sensor/Switch «A» Circuit Malfunction
P0121 Throttle/Pedal Position Sensor/Switch «A» Circuit Range/Performance Problem
P0122 Throttle/Pedal Position Sensor/Switch «A» Circuit Low Input
P0123 Throttle/Pedal Position Sensor/Switch «A» Circuit High Input
P0124 Throttle/Pedal Position Sensor/Switch «A» Circuit Intermittent
P0125 Insufficient Coolant Temperature For Closed Loop Fuel Control
P0126 Insufficient Coolant Temperature For Stable Operation
P0130 O2Circuit Malfunction (Bank #1 Sensor #1)
P0131 O2Sensor Circuit Low Voltage (Bank #1 Sensor #1)
P0132 O2Sensor Circuit High Voltage (Bank #1 Sensor #1)
P0133 O2Sensor Circuit Slow Response (Bank #1 Sensor #1)
P0134 O2Sensor Circuit No Activity Detected (Bank #1 Sensor #1)
P0135 O2Sensor Heater Circuit Malfunction (Bank #1 Sensor #1)
P0136 O2Sensor Circuit Malfunction (Bank #1 Sensor #2)
P0137 O2Sensor Circuit Low Voltage (Bank #1 Sensor #2)
P0138 O2Sensor Circuit High Voltage (Bank #1 Sensor #2)
P0139 O2Sensor Circuit Slow Response (Bank #1 Sensor #2)
P0140 O2Sensor Circuit No Activity Detected (Bank #1 Sensor #2)
P0141 O2Sensor Heater Circuit Malfunction (Bank #1 Sensor #2)
P0142 O2Sensor Circuit Malfunction (Bank #1 Sensor #3)
P0143 O2Sensor Circuit Low Voltage (Bank #1 Sensor #3)
P0144 O2Sensor Circuit High Voltage (Bank #1 Sensor #3)
P0145 O2Sensor Circuit Slow Response (Bank #1 Sensor #3)
P0146 O2Sensor Circuit No Activity Detected (Bank #1 Sensor #3)
P0147 O2Sensor Heater Circuit Malfunction (Bank #1 Sensor #3)
P0150 O2Sensor Circuit Malfunction (Bank #2 Sensor #1)
P0151 O2Sensor Circuit Low Voltage (Bank #2 Sensor #1)
P0152 O2Sensor Circuit High Voltage (Bank #2 Sensor #1)
P0153 O2Sensor Circuit Slow Response (Bank #2 Sensor #1)
P0154 O2Sensor Circuit No Activity Detected (Bank #2 Sensor #1)
P0155 O2Sensor Heater Circuit Malfunction (Bank #2 Sensor #1)
P0156 O2Sensor Circuit Malfunction (Bank #2 Sensor #2)
P0157 O2Sensor Circuit Low Voltage (Bank #2 Sensor #2)
P0158 O2Sensor Circuit High Voltage (Bank #2 Sensor #2)
P0159 O2Sensor Circuit Slow Response (Bank #2 Sensor #2)
P0160 O2Sensor Circuit No Activity Detected (Bank #2 Sensor #2)
P0161 O2Sensor Heater Circuit Malfunction (Bank #2 Sensor #2)
P0162 O2Sensor Circuit Malfunction (Bank #2 Sensor #3)
P0163 O2Sensor Circuit Low Voltage (Bank #2 Sensor #3)
P0164 O2Sensor Circuit High Voltage (Bank #2 Sensor #3)
P0165 O2Sensor Circuit Slow Response (Bank #2 Sensor #3)
P0166 O2Sensor Circuit No Activity Detected (Bank #2 Sensor #3)
P0167 O2Sensor Heater Circuit Malfunction (Bank #2 Sensor #3)
P0170 Fuel Trim Malfunction (Bank #1)
P0171 System Too Lean (Bank #1)
P0172 System Too Rich (Bank #1)
P0173 Fuel Trim Malfunction (Bank #2)
P0174 System Too Lean (Bank #2)
P0175 System Too Rich (Bank #2)
P0176 Fuel Composition Sensor Circuit Malfunction
P0177 Fuel Composition Sensor Circuit Range/Performance
P0178 Fuel Composition Sensor Circuit Low Input
P0179 Fuel Composition Sensor Circuit High Input
P0180 Fuel Temperature Sensor «A» Circuit Malfunction
P0181 Fuel Temperature Sensor «A» Circuit Range/Performance
P0182 Fuel Temperature Sensor «A» Circuit Low Input
P0183 Fuel Temperature Sensor «A» Circuit High Input
P0184 Fuel Temperature Sensor «A» Circuit Intermittent
P0185 Fuel Temperature Sensor «B» Circuit Malfunction
P0186 Fuel Temperature Sensor «B» Circuit Range/Performance
P0187 Fuel Temperature Sensor «B» Circuit Low Input
P0188 Fuel Temperature Sensor «B» Circuit High Input
P0189 Fuel Temperature Sensor «B» Circuit Intermittent
P0190 Fuel Rail Pressure Sensor Circuit Malfunction
P0191 Fuel Rail Pressure Sensor Circuit Range/Performance
P0192 Fuel Rail Pressure Sensor Circuit Low Input
P0193 Fuel Rail Pressure Sensor Circuit High Input
P0194 Fuel Rail Pressure Sensor Circuit Intermittent
P0195 Engine Oil Temperature Sensor Malfunction
P0196 Engine Oil Temperature Sensor Range/Performance
P0197 Engine Oil Temperature Sensor Low
P0198 Engine Oil Temperature Sensor High
P0199 Engine Oil Temperature Sensor Intermittent
P0200 Injector Circuit Malfunction
P0201 Injector Circuit Malfunction — Cylinder #1
P0202 Injector Circuit Malfunction — Cylinder #2
P0203 Injector Circuit Malfunction — Cylinder #3
P0204 Injector Circuit Malfunction — Cylinder #4
P0205 Injector Circuit Malfunction — Cylinder #5
P0206 Injector Circuit Malfunction — Cylinder #6
P0207 Injector Circuit Malfunction — Cylinder #7
P0208 Injector Circuit Malfunction — Cylinder #8
P0209 Injector Circuit Malfunction — Cylinder #9
P0210 Injector Circuit Malfunction — Cylinder #10
P0211 Injector Circuit Malfunction — Cylinder #11
P0212 Injector Circuit Malfunction — Cylinder #12
P0213 Cold Start Injector #1 Malfunction
P0214 Cold Start Injector #2 Malfunction
P0215 Engine Shutoff Solenoid Malfunction
P0216 Injection Timing Control Circuit Malfunction
P0217 Engine Over Temperature Condition
P0218 Transmission Over Temperature Condition
P0219 Engine Over Speed Condition
P0220 Throttle/Pedal Position Sensor/Switch «B» Circuit Malfunction
P0221 Throttle/Pedal Position Sensor/Switch «B» Circuit Range/Performance Problem
P0222 Throttle/Pedal Position Sensor/Switch «B» Circuit Low Input
P0223 Throttle/Pedal Position Sensor/Switch «B» Circuit High Input
P0224 Throttle/Pedal Position Sensor/Switch «B» Circuit Intermittent
P0225 Throttle/Pedal Position Sensor/Switch «C» Circuit Malfunction
P0226 Throttle/Pedal Position Sensor/Switch «C» Circuit Range/Performance Problem
P0227 Throttle/Pedal Position Sensor/Switch «C» Circuit Low Input
P0228 Throttle/Pedal Position Sensor/Switch «C» Circuit High Input
P0229 Throttle/Pedal Position Sensor/Switch «C» Circuit Intermittent
P0230 Fuel Pump Primary Circuit Malfunction
P0231 Fuel Pump Secondary Circuit Low
P0232 Fuel Pump Secondary Circuit High
P0233 Fuel Pump Secondary Circuit Intermittent
P0234 Engine Over Boost Condition
P0261 Cylinder #1 Injector Circuit Low
P0262 Cylinder #1 Injector Circuit High
P0263 Cylinder #1 Contribution/Balance Fault
P0264 Cylinder #2 Injector Circuit Low
P0265 Cylinder #2 Injector Circuit High
P0266 Cylinder #2 Contribution/Balance Fault
P0267 Cylinder #3 Injector Circuit Low
P0268 Cylinder #3 Injector Circuit High
P0269 Cylinder #3 Contribution/Balance Fault
P0270 Cylinder #4 Injector Circuit Low
P0271 Cylinder #4 Injector Circuit High
P0272 Cylinder #4 Contribution/Balance Fault
P0273 Cylinder #5 Injector Circuit Low
P0274 Cylinder #5 Injector Circuit High
P0275 Cylinder #5 Contribution/Balance Fault
P0276 Cylinder #6 Injector Circuit Low
P0277 Cylinder #6 Injector Circuit High
P0278 Cylinder #6 Contribution/Balance Fault
P0279 Cylinder #7 Injector Circuit Low
P0280 Cylinder #7 Injector Circuit High
P0281 Cylinder #7 Contribution/Balance Fault
P0282 Cylinder #8 Injector Circuit Low
P0283 Cylinder #8 Injector Circuit High
P0284 Cylinder #8 Contribution/Balance Fault
P0285 Cylinder #9 Injector Circuit Low
P0286 Cylinder #9 Injector Circuit High
P0287 Cylinder #9 Contribution/Balance Fault
P0288 Cylinder #10 Injector Circuit Low
P0289 Cylinder #10 Injector Circuit High
P0290 Cylinder #10 Contribution/Balance Fault
P0291 Cylinder #11 Injector Circuit Low
P0292 Cylinder #11 Injector Circuit High
P0293 Cylinder #11 Contribution/Balance Fault
P0294 Cylinder #12 Injector Circuit Low
P0295 Cylinder #12 Injector Circuit High
P0296 Cylinder #12 Contribution/Balance Fault
P0300 Random/Multiple Cylinder Misfire Detected
P0301 Cylinder #1 — Misfire Detected
P0302 Cylinder #2 — Misfire Detected
P0303 Cylinder #3 — Misfire Detected
P0304 Cylinder #4 — Misfire Detected
P0305 Cylinder #5 — Misfire Detected
P0306 Cylinder #6 — Misfire Detected
P0307 Cylinder #7 — Misfire Detected
P0308 Cylinder #8 — Misfire Detected
P0320 Ignition/Distributor Engine Speed Input Circuit Malfunction
P0321 Ignition/Distributor Engine Speed Input Circuit Range/Performance
P0322 Ignition/Distributor Engine Speed Input Circuit No Signal
P0323 Ignition/Distributor Engine Speed Input Circuit Intermittent
P0325 Knock Sensor #1 — Circuit Malfunction (Bank #1 or Single Sensor)
P0326 nock Sensor #1 — Circuit Range/Performance (Bank #1 or Single Sensor)
P0327 Knock Sensor #1 — Circuit Low Input (Bank #1 or Single Sensor)
P0328 Knock Sensor #1 — Circuit High Input (Bank #1 or Single Sensor)
P0329 Knock Sensor #1 — Circuit Input Intermittent (Bank #1 or Single Sensor)
P0330 Knock Sensor #2 — Circuit Malfunction (Bank #2)
P0331 Knock Sensor #2 — Circuit Range/Performance (Bank #2)
P0332 Knock Sensor #2 — Circuit Low Input (Bank #2)
P0333 Knock Sensor #2 — Circuit High Input (Bank #2)
P0334 Knock Sensor #2 — Circuit Input Intermittent (Bank #2)
P0335 Crankshaft Position Sensor «A» Circuit Malfunction
P0336 Crankshaft Position Sensor «A» Circuit Range/Performance
P0337 Crankshaft Position Sensor «A» Circuit Low Input
P0338 Crankshaft Position Sensor «A» Circuit High Input
P0339 Crankshaft Position Sensor «A» Circuit Intermittent
P0340 Camshaft Position Sensor Circuit Malfunction
P0341 Camshaft Position Sensor Circuit Range/Performance
P0342 Camshaft Position Sensor Circuit Low Input
P0343 Camshaft Position Sensor Circuit High Input
P0344 Camshaft Position Sensor Circuit Intermittent
P0350 Ignition Coil Primary/Secondary Circuit Malfunction
P0351 Ignition Coil «A» Primary/Secondary Circuit Malfunction
P0352 Ignition Coil «B» Primary/Secondary Circuit Malfunction
P0353 Ignition Coil «C» Primary/Secondary Circuit Malfunction
P0354 Ignition Coil «D» Primary/Secondary Circuit Malfunction
P0355 Ignition Coil «E» Primary/Secondary Circuit Malfunction
P0356 Ignition Coil «F» Primary/Secondary Circuit Malfunction
P0357 Ignition Coil «G» Primary/Secondary Circuit Malfunction
P0358 Ignition Coil «H» Primary/Secondary Circuit Malfunction
P0359 Ignition Coil «I» Primary/Secondary Circuit Malfunction
P0360 Ignition Coil «J» Primary/Secondary Circuit Malfunction
P0361 Ignition Coil «K» Primary/Secondary Circuit Malfunction
P0362 Ignition Coil «L» Primary/Secondary Circuit Malfunction
P0370 Timing Reference High Resolution Signal «A» Malfunction
P0371 Timing Reference High Resolution Signal «A» Too Many Pulses
P0372 Timing Reference High Resolution Signal «A» Too Few Pulses
P0373 Timing Reference High Resolution Signal «A» Intermittent/Erratic Pulses
P0374 Timing Reference High Resolution Signal «A» No Pulses
P0375 Timing Reference High Resolution Signal «B» Malfunction
P0376 Timing Reference High Resolution Signal «B» Too Many Pulses
P0377 Timing Reference High Resolution Signal «B» Too Few Pulses
P0378 Timing Reference High Resolution Signal «B» Intermittent/Erratic Pulses
P0379 Timing Reference High Resolution Signal «B» No Pulses
P0380 Glow Plug/Heater Circuit «A» Malfunction
P0381 Glow Plug/Heater Indicator Circuit Malfunction
P0382 Glow Plug/Heater Circuit «B» Malfunction
P0385 Crankshaft Position Sensor «B» Circuit Malfunction
P0386 Crankshaft Position Sensor «B» Circuit Range/Performance
P0387 Crankshaft Position Sensor «B» Circuit Low Input
P0388 Crankshaft Position Sensor «B» Circuit High Input
P0389 Crankshaft Position Sensor «B» Circuit Intermittent
P0400 Exhaust Gas Recirculation Flow Malfunction
P0401 Exhaust Gas Recirculation Flow Insufficient Detected
P0402 Exhaust Gas Recirculation Flow Excessive Detected
P0403 Exhaust Gas Recirculation Circuit Malfunction
P0404 Exhaust Gas Recirculation Circuit Range/Performance
P0405 Exhaust Gas Recirculation Sensor «A» Circuit Low
P0406 Exhaust Gas Recirculation Sensor «A» Circuit High
P0407 Exhaust Gas Recirculation Sensor «B» Circuit Low
P0408 Exhaust Gas Recirculation Sensor «B» Circuit High
P0410 Secondary Air Injection System Malfunction
P0411 Secondary Air Injection System Incorrect Flow Detected
P0412 Secondary Air Injection System Switching Valve «A» Circuit Malfunction
P0413 Secondary Air Injection System Switching Valve «A» Circuit Open
P0414 Secondary Air Injection System Switching Valve «A» Circuit Shorted
P0415 Secondary Air Injection System Switching Valve «B» Circuit Malfunction
P0416 Secondary Air Injection System Switching Valve «B» Circuit Open
P0417 Secondary Air Injection System Switching Valve «B» Circuit Shorted
P0418 Secondary Air Injection System Relay «A» Circuit Malfunction
P0419 Secondary Air Injection System Relay «B» Circuit Malfunction
P0420 Catalyst System Efficiency Below Threshold (Bank #1)
P0421 Warm Up Catalyst Efficiency Below Threshold (Bank #1)
P0422 Main Catalyst Efficiency Below Threshold (Bank #1)
P0423 Heated Catalyst Efficiency Below Threshold (Bank #1)
P0424 Heated Catalyst Temperature Below Threshold (Bank #1)
P0430 Catalyst System Efficiency Below Threshold (Bank #2)
P0431 Warm Up Catalyst Efficiency Below Threshold (Bank #2)
P0432 Main Catalyst Efficiency Below Threshold (Bank #2)
P0433 Heated Catalyst Efficiency Below Threshold (Bank #2)
P0434 Heated Catalyst Temperature Below Threshold (Bank #2)
P0440 Evaporative Emission Control System Malfunction
P0441 Evaporative Emission Control System Incorrect Purge Flow
P0442 Evaporative Emission Control System Leak Detected (Small Leak)
P0443 Evaporative Emission Control System Purge Control Valve Circuit Malfunction
P0444 Evaporative Emission Control System Purge Control Valve Circuit Open
P0445 Evaporative Emission Control System Purge Control Valve Circuit Shorted
P0446 Evaporative Emission Control System Vent Control Circuit Malfunction
P0447 Evaporative Emission Control System Vent Control Circuit Open
P0448 Evaporative Emission Control System Vent Control Circuit Shorted
P0449 Evaporative Emission Control System Vent Valve/Solenoid Circuit Malfunction
P0450 Evaporative Emission Control System Pressure Sensor Malfunction
P0451 Evaporative Emission Control System Pressure Sensor Range/Performance
P0452 Evaporative Emission Control System Pressure Sensor Low Input
P0453 Evaporative Emission Control System Pressure Sensor High Input
P0454 Evaporative Emission Control System Pressure Sensor Intermittent
P0455 Evaporative Emission Control System Leak Detected (Gross Leak)
P0460 Fuel Level Sensor Circuit Malfunction
P0461 Fuel Level Sensor Circuit Range/Performance
P0462 Fuel Level Sensor Circuit Low Input
P0463 Fuel Level Sensor Circuit High Input
P0464 Fuel Level Sensor Circuit Intermittent
P0465 Purge Flow Sensor Circuit Malfunction
P0466 Purge Flow Sensor Circuit Range/Performance
P0467 Purge Flow Sensor Circuit Low Input
P0468 Purge Flow Sensor Circuit High Input
P0469 Purge Flow Sensor Circuit Intermittent
P0470 Exhaust Pressure Sensor Malfunction
P0471 Exhaust Pressure Sensor Range/Performance
P0472 Exhaust Pressure Sensor Low
P0473 Exhaust Pressure Sensor High
P0474 Exhaust Pressure Sensor Intermittent
P0475 Exhaust Pressure Control Valve Malfunction
P0476 Exhaust Pressure Control Valve Range/Performance
P0477 Exhaust Pressure Control Valve Low
P0478 Exhaust Pressure Control Valve High
P0479 Exhaust Pressure Control Valve Intermittent
P0480 Cooling Fan #1 Control Circuit Malfunction
P0481 Cooling Fan #2 Control Circuit Malfunction
P0482 Cooling Fan #3 Control Circuit Malfunction
P0483 Cooling Fan Rationality Check Malfunction
P0484 Cooling Fan Circuit Over Current
P0485 Cooling Fan Power/Ground Circuit Malfunction
P0500 Vehicle Speed Sensor Malfunction
P0501 Vehicle Speed Sensor Range/Performance
P0502 Vehicle Speed Sensor Circuit Low Input
P0503 Vehicle Speed Sensor Intermittent/Erratic/High
P0505 Idle Control System Malfunction
P0506 Idle Control System RPM Lower Than Expected
P0507 Idle Control System RPM Higher Than Expected
P0510 Closed Throttle Position Switch Malfunction
P0520 Engine Oil Pressure Sensor/Switch Circuit Malfunction
P0521 Engine Oil Pressure Sensor/Switch Range/Performance
P0522 Engine Oil Pressure Sensor/Switch Low Voltage
P0523 Engine Oil Pressure Sensor/Switch High Voltage
P0530 A/C Refrigerant Pressure Sensor Circuit Malfunction
P0531 A/C Refrigerant Pressure Sensor Circuit Range/Performance
P0532 A/C Refrigerant Pressure Sensor Circuit Low Input
P0533 A/C Refrigerant Pressure Sensor Circuit High Input
P0534 A/C Refrigerant Charge Loss
P0550 Power Steering Pressure Sensor Circuit Malfunction
P0551 Power Steering Pressure Sensor Circuit Range/Performance
P0552 Power Steering Pressure Sensor Circuit Low Input
P0553 Power Steering Pressure Sensor Circuit High Input
P0554 Power Steering Pressure Sensor Circuit Intermittent
P0560 System Voltage Malfunction
P0561 System Voltage Unstable
P0562 System Voltage Low
P0563 System Voltage High
P0565 Cruise Control On Signal Malfunction
P0566 Cruise Control Off Signal Malfunction
P0567 Cruise Control Resume Signal Malfunction
P0568 Cruise Control Set Signal Malfunction
P0569 Cruise Control Coast Signal Malfunction
P0570 Cruise Control Accel Signal Malfunction
P0571 Cruise Control/Brake Switch «A» Circuit Malfunction
P0572 Cruise Control/Brake Switch «A» Circuit Low
P0573 Cruise Control/Brake Switch «A» Circuit High
P0574 Through P0580 Reserved for Cruise Codes
P0600 Serial Communication Link Malfunction
P0601 Internal Control Module Memory Check Sum Error
P0602 Control Module Programming Error
P0603 Internal Control Module Keep Alive Memory (KAM) Error
P0604 Internal Control Module Random Access Memory (RAM) Error
P0605 Internal Control Module Read Only Memory (ROM) Error
P0606 PCM Processor Fault
P0608 Control Module VSS Output «A» Malfunction
P0609 Control Module VSS Output «B» Malfunction
P0620 Generator Control Circuit Malfunction
P0621 Generator Lamp «L» Control Circuit Malfunction
P0622 Generator Field «F» Control Circuit Malfunction
P0650 Malfunction Indicator Lamp (MIL) Control Circuit Malfunction
P0654 Engine RPM Output Circuit Malfunction
P0655 Engine Hot Lamp Output Control Circuit Malfunction
P0656 Fuel Level Output Circuit Malfunction
P0700 Transmission Control System Malfunction
P0701 Transmission Control System Range/Performance
P0702 Transmission Control System Electrical
P0703 Torque Converter/Brake Switch «B» Circuit Malfunction
P0704 Clutch Switch Input Circuit Malfunction
P0705 Transmission Range Sensor Circuit Malfunction (PRNDL Input)
P0706 Transmission Range Sensor Circuit Range/Performance
P0707 Transmission Range Sensor Circuit Low Input
P0708 Transmission Range Sensor Circuit High Input
P0709 Transmission Range Sensor Circuit Intermittent
P0710 Transmission Fluid Temperature Sensor Circuit Malfunction
P0711 Transmission Fluid Temperature Sensor Circuit Range/Performance
P0712 Transmission Fluid Temperature Sensor Circuit Low Input
P0713 Transmission Fluid Temperature Sensor Circuit High Input
P0714 Transmission Fluid Temperature Sensor Circuit Intermittent
P0715 Input/Turbine Speed Sensor Circuit Malfunction
P0716 Input/Turbine Speed Sensor Circuit Range/Performance
P0717 Input/Turbine Speed Sensor Circuit No Signal
P0718 Input/Turbine Speed Sensor Circuit Intermittent
P0719 Torque Converter/Brake Switch «B» Circuit Low
P0720 Output Speed Sensor Circuit Malfunction
P0721 Output Speed Sensor Circuit Range/Performance
P0722 Output Speed Sensor Circuit No Signal
P0723 Output Speed Sensor Circuit Intermittent
P0724 Torque Converter/Brake Switch «B» Circuit High
P0725 Engine Speed Input Circuit Malfunction
P0726 Engine Speed Input Circuit Range/Performance
P0727 Engine Speed Input Circuit No Signal
P0728 Engine Speed Input Circuit Intermittent
P0730 Incorrect Gear Ratio
P0731 Gear #1 Incorrect Ratio
P0732 Gear #2 Incorrect Ratio
P0733 Gear #3 Incorrect Ratio
P0734 Gear #4 Incorrect Ratio
P0735 Gear #5 Incorrect Ratio
P0736 Reverse Incorrect Ratio
P0740 Torque Converter Clutch Circuit Malfunction
P0741 Torque Converter Clutch Circuit Performance or Stuck Off
P0742 Torque Converter Clutch Circuit Stuck On
P0743 Torque Converter Clutch Circuit Electrical
P0744 Torque Converter Clutch Circuit Intermittent
P0745 Pressure Control Solenoid Malfunction
P0746 Pressure Control Solenoid Performance or Stuck Off
P0747 Pressure Control Solenoid Stuck On
P0748 Pressure Control Solenoid Electrical
P0749 Pressure Control Solenoid Intermittent
P0750 Shift Solenoid «A» Malfunction
P0751 Shift Solenoid «A» Performance or Stuck Off
P0752 Shift Solenoid «A» Stuck On
P0753 Shift Solenoid «A» Electrical
P0754 Shift Solenoid «A» Intermittent
P0755 Shift Solenoid «B» Malfunction
P0756 Shift Solenoid «B» Performance or Stuck Off
P0757 Shift Solenoid «B» Stuck On
P0758 Shift Solenoid «B» Electrical
P0759 Shift Solenoid «B» Intermittent
P0760 Shift Solenoid «C» Malfunction
P0761 Shift Solenoid «C» Performance Or Stuck Off
P0762 Shift Solenoid «C» Stuck On
P0763 Shift Solenoid «C» Electrical
P0764 Shift Solenoid «C» Intermittent
P0765 Shift Solenoid «D» Malfunction
P0766 Shift Solenoid «D» Performance Or Stuck Off
P0767 Shift Solenoid «D» Stuck On
P0768 Shift Solenoid «D» Electrical
P0769 Shift Solenoid «D» Intermittent
P0770 Shift Solenoid «E» Malfunction
P0771 Shift Solenoid «E» Performance Or Stuck Off
P0772 Shift Solenoid «E» Stuck On
P0773 Shift Solenoid «E» Electrical
P0774 Shift Solenoid «E» Intermittent
P0780 Shift Malfunction
P0781 1–2 Shift Malfunction
P0782 2–3 Shift Malfunction
P0783 3–4 Shift Malfunction
P0784 4–5 Shift Malfunction
P0785 Shift/Timing Solenoid Malfunction
P0786 Shift/Timing Solenoid Range/Performance
P0787 Shift/Timing Solenoid Low
P0788 Shift/Timing Solenoid High
P0789 Shift/Timing Solenoid Intermittent
P0790 Normal/Performance Switch Circuit Malfunction
P0801 Reverse Inhibit Control Circuit Malfunction
P0803 1–4 Upshift (Skip Shift) Solenoid Control Circuit Malfunction
P0804 1–4 Upshift (Skip Shift) Lamp Control Circuit Malfunction
P1100 Barometric Pressure Sensor Circuit Fault
P1120 Accelerator Pedal Position Sensor Circuit Malfunction
P1121 Accelerator Pedal Position Sensor Range/Performance Problem
P1125 Throttle Control Motor Circuit Malfunction
P1126 Magnetic Clutch Circuit Malfunction
P1127 ETCS Actuator Power Source Circuit Malfunction
P1128 Throttle Control Motor Lock Malfunction
P1129 Electric Throttle Control System Malfunction
P1130 A/F Sensor Circuit Range / Performance Malfunction (Bank #1 Sensor #1)
P1133 A/F Sensor Circuit Response Malfunction (Bank #1 Sensor #1)
P1135 A/F Sensor Heater Circuit Malfunction (Bank #1 Sensor #1)
P1150 A/F Sensor Circuit Range / Performance Malfunction (Bank #2 Sensor #1)
P1153 A/F Sensor Circuit Response Malfunction (Bank #2 Sensor #1)
P1155 A/F Sensor Heater Circuit Malfunction (Bank #2 Sensor #1)
P1200 Fuel Pump Relay Circuit Fault
P1300 Igniter Circuit Fault (Bank #1)
P1305 Igniter Circuit Fault (Bank #2)
P1310 Igniter Circuit Fault (Bank #3)
P1315 Igniter Circuit Fault (Bank #4)
P1320 Igniter Circuit Fault (Bank #5)
P1325 Igniter Circuit Fault (Bank #6)
P1330 Igniter Circuit Fault (Bank #7)
P1335 Crankshaft Position Sensor Circuit Fault (during engine running)
P1340 Igniter Circuit Fault (Bank #8)
P1400 Sub-Throttle Position Sensor Circuit Fault
P1401 Sub-Throttle Position Sensor Performance
P1500 Starter Signal Circuit Fault
P1510 Air Volume Too Low With Supercharger On
P1520 Stop Light Switch Signal Malfunction
P1600 ECM Battery Back-up Circuit Fault
P1633 ECM Malfunction (ETCS Circuit)
P1605 Knock Control CPU Fault
P1700 Vehicle Speed Sensor Circuit Fault
P1705 Direct Clutch Speed Sensor Circuit Fault
P1765 Linear Shift Solenoid Circuit Fault
P1780 Park Neutral Position Switch Fault
Редактировалось: 2 раза (Последний: 22 января 2019 в 11:32)
Если ты сейчас думаешь, что ты думаешь, то думай дальше, ибо ты тормозишь…
Получил прописку
Сообщений: 6271
Москва
2131 день назад
0
Еще немного кодов!
Код Расшифровка
P0101 массовой Воздушный поток цепи диапазоне / проблемы с производительностью
P0102 массового потока воздуха Неисправность цепи (низкий вход — Кор «04)
P0103 массового потока воздуха Неисправность цепи (High вход — Кор «04)
P0105 абсолютного давления в коллекторе / Атмосферное давление неисправности цепей / 31
P0106 Многообразие Абсолютная Проблема цепи давления / 31
P0110 температуры впускного воздуха (IAT) Неисправность цепи / 24
P0112 температуры впускного воздуха (IAT) цепи Низкий вход — Кор ’04
P0113 температуры впускного воздуха (IAT) цепи Высокая вход — Кор ’04
P0115 температуры охлаждающей жидкости неисправности цепей / 22
P0116 температуры охлаждающей жидкости цепи диапазоне / проблемы производительности (после двигатель работает не менее 20 минут, температура охлаждающей жидкости двигателя. сенсора составляет 86 ° F ака 30 ° C или менее)
P0117 температуры охлаждающей жидкости Низкий входной цепи
P0118 температуры охлаждающей жидкости высокой входной цепи
P0120 дроссельной / Датчик положения педали / Switch «» Неисправность цепи / 41
P0121 дроссельной / Датчик положения педали / Switch «» Range цепей / проблемы производительности / 41
P0122 дроссельной / Датчик положения педали / Switch «» Цепь Низкий вход — Кор ’04
P0123 дроссельной / Датчик положения педали / Switch «» Цепь высокого вход — Кор ’04
P0125 Недостаточная температура охлаждающей жидкости для закрытого цикла управления топлива
P0128 Неисправность термостата (температура охлаждающей жидкости ниже термостат регулирования температуры)
P0130 O2 датчика Неисправность цепи (Банк 1 Датчик 1) / 21
P0133 Цепь датчика O2 медленная реакция (Банк 1 Датчик 1)
P0134 Цепь датчика кислорода никакой деятельности Обнаруженные (Банк 1 Датчик 1) — Кор ’04
P0135 O2 датчика Неисправность цепи нагревателя (Банк 1 Датчик 1) / 21
P0136 O2 датчика Неисправность цепи (Банк 1 Датчик 2) / 27
P0139 Цепь датчика O2 медленная реакция (Банк 1 Датчик 2)
P0141 O2 датчика Неисправность цепи нагревателя (Банк 1 Датчик 2)
P0142 O2 датчика Неисправность цепи (Банк 1 Датчик 3)
P0147 O2 датчика Неисправность цепи нагревателя (Банк 1 Датчик 3)
P0150 O2 датчика Неисправность цепи (банк 2 Датчик 1) / 28
P0153 Цепь датчика O2 медленная реакция (банк 2 датчика 1)
P0155 O2 датчика Неисправность цепи нагревателя (банк 2 датчика 1) или датчика кислорода ток нагревателя Менее 0,25 ампер, или превышает 2 А или падение напряжения для нагревателя превышает 5 вольт ( Cam ).
P0156 O2 датчика Неисправность цепи (банк 2 датчик 2)
P0159 Цепь датчика O2 медленная реакция (банк 2 датчик 2)
P0161 O2 датчика Неисправность цепи нагревателя (банк 2 датчик 2) / 28
P0162 O2 датчика Неисправность цепи (банк 2 датчик 3)
P0167 O2 датчика Неисправность цепи нагревателя (банк 2 датчик 3)
P0170 Неисправность топлива Trim
P0171 Система слишком бедная (Fuel Trim) (десятки автомобилей) / 25
P0172 Система слишком богатая (Fuel Trim) / 26
P0174 Система слишком бедная (A / F Lean Неисправность, Bank2) / 25
P0175 Система слишком богатая (Bank2) 26
P0176 Датчик состава топлива Неисправность цепи
P0180 Датчик температуры топлива «» Неисправность цепи
P0190 топлива железнодорожным Датчик давления неисправности цепей / 49
P0191 топлива железнодорожным Датчик давления 15 цепи Range / Performance (Vist.) / 49
P0201 цилиндров № 1 постоянно осечки
P0202 цилиндра № 2 осечки Постоянно
P0203 цилиндра № 3 осечки Постоянно
P0204 цилиндра № 4 осечки Постоянно
P0205 цилиндра № 5 осечек Постоянно
P0206 цилиндра № 6 осечки Постоянно
P0300 Случайные / группа цилиндров Осечка Обнаруженные или пропуски зажигания из нескольких цилиндров в это же 200 — 1000 оборотов двигателя
P0301 Цилиндр 1 Осечка Обнаруженные
P0302 Цилиндр 2 Осечка Обнаруженные
P0303 Цилиндр 3 Осечка Обнаруженные
P0304 Цилиндр 4 Осечка Обнаруженные
P0305 Цилиндр 5 Осечка Обнаруженные
P0306 Цилиндр 6 Осечка Обнаруженные
P0307 Цилиндр 7 Осечка Обнаруженные
P0308 Цилиндр 8 Осечка Обнаруженные
P0309 Цилиндр 9 Осечка Обнаруженные
P0310 Цилиндр 10 Осечка Обнаруженные
P0311 Цилиндр 11 Осечка Обнаруженные
P0312 Цилиндр 12 Осечка Обнаруженные
P0325 Knock Sensor 1 Неисправность цепей / 52 (банк 1 или один датчик на Кор ’04)
P0327 Knock Sensor 1 Низкий входной цепи (Банк 1 или один датчик) — Кор ’04)
P0328 Knock Sensor 1 цепи высокого входного (Банк 1 или один датчик) — Кор ’04)
P0330 Knock Датчик 2 Неисправность цепи (Банк 2) / 55
P0335 коленчатого вала Датчик положения «» Неисправность цепи / 12 или 13 (?)
P0336 Датчик положения коленчатого вала «» Range цепей / производительность или отклонения в коленчатого и распределительного вала Сигналы датчика положения ( Cam ).
P0339 коленчатого вала Датчик положения «» Цепь Intermittet — Кор ’04
P0340 Датчик положения распредвала Неисправность цепи (март, Cam . Кор ’04) / 12
P0341 положения распределительного вала цепи датчика Range / Performance (Банк 1 или один датчик) — Кор ’04
P0351 Катушка зажигания «A» первичный / вторичный контур — Кор ’04
P0352 Катушка зажигания «B» первичный / вторичный контур — Кор ’04
P0353 Катушка зажигания «C» первичный / вторичный контур — Кор ’04
P0354 Катушка зажигания «D» первичный / вторичный контур — Кор ’04
P0385 Датчик положения коленчатого вала «B» Неисправность цепи
P0400 Рециркуляция отработавших газов потока Неисправность
P0401 Рециркуляция отработавших газов потока Недостаточное обнаружены с прогрева двигателя и управляемых на уровне 50 миль в час в течение 3-5 минут, EGR газовый датчик стоимость которых не превышает температуры окружающего воздуха на 72 ° F ака 40 ° C (Cam.) / 71
P0402 Рециркуляция отработавших газов потока Чрезмерное Обнаруженные
P0403 Рециркуляция отработавших газов неисправности цепей / 71
P0410 вторичного воздуха Инфекция неисправности в системе
P0411 вторичного воздуха Система впрыска Неправильная потока обнаружен.
P0412 Вторичная система Инфекция воздуха переключающий клапан «» Неисправность цепи
P0420 Catalyst эффективности системы ниже порога (Банк 1) — С прогрева двигателя и управляемых на 20-50 миль в час в течение 5 минут, Подогрев датчики кислорода имеют одинаковые волновые паттерны ( Cam ).
P0430 Catalyst эффективности системы ниже порога (Банк 2)
P0440 испарительные системы контроля за выбросами неисправности
P0441 выбросов в результате испарения Система управления потоком Неправильная чистка
P0442 выбросов в результате испарения системы управления Утечка Обнаруженные (Small Leak)
P0443 выбросов в результате испарения Control System Purge клапан Неисправность цепи
P0446 выбросов в результате испарения Система управления Vent управления Неисправность
P0450 выбросов в результате испарения Система управления Неисправность датчика давления
P0451 выбросов в результате испарения система управления Датчик давления Диапазон / производительность
P0452 выбросов в результате испарения система управления Датчик давления Низкий вход — Кор ’04
P0453 выбросов в результате испарения система управления Датчик давления Высокая вход — Кор ’04
P0456 выбросов в результате испарения системы управления Утечка Обнаруженные (Very Small Leak)
P0500 Скорость автомобиля неисправности датчика / 42 (Sensor «» на Кор ’04)
P0505 Idle Неисправность системы контроля или холостого хода значительно варьируется от скорости Целевая ECM
P0510 Неисправность закрытой дроссельной Положение переключателя
P0511 Idle Air Control Circuit — Кор ’04
P0550 Гидроусилитель руля Датчик давления Неисправность цепи или закрытого переключателя положения дроссельной заслонки не включается, когда транспортное средство движется
P0560 напряжение системы — Кор ’04
P0605 Модуль внутреннего управления Read Only Memory (ROM) ошибка
P0606 ECM / PCM Процессор
P0617 Цепь реле стартера High — Кор ’04
P0705 Передача Диапазон датчика Неисправность цепи (PRNDL Input) — Кор ’04
P0710 Передача температура жидкости цепи датчика неисправности
P0711 Передача жидкости Температура датчика цепи Диапазон / производительность
P0715 Входы / турбинный датчик скорости Неисправность цепи (март)
P0724 тормозной переключатель «В» цепь High — Кор ’04
P0725 Частота вращения двигателя Входной Неисправность цепи
P0740 Неисправность ECU ДЭХ
P0741 Totque Конвертер сцепления Электромагнитные Performance (Shift электромагнитный клапан SL) — Кор ’04
P0750 электромагнитного клапана переключения «А» (SL1) Неисправность или электромагнитного клапана переключения / B Неисправность
P0751 Сдвиг Магнит «» perfgormance (Shift электромагнитный клапан S1) — Кор ’04
P0753 электромагнитного клапана переключения «А» (SL1) Электрические неисправности
P0755 электромагнитного клапана переключения «В» (SL2) Неисправность или во время нормальной вождения, передача Обязательные По ЕСМ не Матч Фактические передач ( Cam ).
P0756 электромагнитного клапана переключения «B» perfgormance (Valve электромагнитного клапана переключения S2) — Кор ’04
P0758 электромагнитного клапана переключения «В» (SL2) Электрические неисправности
P0760 электромагнитного клапана переключения «С» Неисправность
P0763 электромагнитного клапана переключения «С» Электрические
P0765 электромагнитного клапана переключения «D» (S4 или клапан электромагнитного клапана переключения № 4) Неисправность
P0768 электромагнитного клапана переключения «D» (S4 или Shift, электромагнитный клапан № 4) Электрические
P0770 электромагнитного клапана переключения «Е» (Lock-Up Электромагнитные, которая также называется SL соленоид) Неисправность
P0773 электромагнитного клапана переключения «Е» (Lock-Up соленоид) Электрические неисправности цепей
P0850 Парк / Нейтральная входной цепи Switch — Кор ’04
P0973 Сдвиг Магнит «» контроль Citcuit Низкий (Shift электромагнитный клапан S1) — Кор ’04
P0974 Сдвиг Магнит «» контроль Citcuit Высокая (Shift электромагнитный клапан S1) — Кор ’04
P0976 электромагнитного клапана переключения «B» контроль Citcuit Низкий (клапан электромагнитного клапана переключения S2) — Кор ’04
P0977 электромагнитного клапана переключения «B» контроль Citcuit Высокий (клапан электромагнитного клапана переключения S2) — Кор ’04
P1100 Атмосферное Пресс датчик неисправности
P1101 Атмосферное Пресс датчика цепи Диапазон / производительность
P1105 горения Пресс датчик неисправности
P1120 Положение педали акселератора датчик неисправности цепей / 19
P1121 педаль акселератора Датчик положения диапазоне / проблемы производительности / 19
P1125 управления дроссельной заслонкой двигателя Неисправность цепи / 89
P1126 Неисправность цепи магнитной муфты / 89
P1127 ETCS Привод Источник питания Неисправность цепей / 89
P1128 управления дроссельной заслонкой двигателя Блокировка Неисправность / 89
P1129 Электрическая управления дросселем Неисправность системы / 89
P1130 / F цепи датчика Range / Performance Неисправность (Банк 1 Датчик 1)
P1133 / F цепи датчика Ответ Неисправность (Банк 1 Датчик 1)
P1135 / F датчика Неисправность цепи нагревателя (Банк 1 Датчик 1)
P1136 / F датчика Неисправность цепи (Банк 1 Датчик 2)
P1139 / F цепи датчика медленное реагирование (Банк 1 Датчик 2)
P1141 / F датчика Неисправность цепи нагревателя (Банк 1 Датчик 2)
P1150 / F цепи датчика Range / Performance Неисправность (банк 2 датчика 1)
P1153 / F цепи датчика Ответ Неисправность (банк 2 датчика 1)
P1155 / F датчика Неисправность цепи нагревателя (банк 2 датчика 1)
P1156 / F датчика Неисправность цепи (банк 2 датчик 2)
P1159 / F цепи датчика медленное реагирование (банк 2 датчик 2)
P1161 / F датчика Неисправность цепи нагревателя (банк 2 датчик 2)
P1180 Датчик давления СПГ Неисправность цепи
P1185 Датчик температуры СПГ Неисправность цепи
P1190 Регулятор давления топлива Неисправность
P1200 топлива Реле насоса / ECU Неисправность цепи
P1205 Электрический воздушный насос Неисправность цепи.
P1210 управления инжектором давление выше ожидаемого уровня / 92
P1215 Неисправность цепи EDU (Ath.) / 97
P1220 управления Timer Неисправность цепи
P1221 Вентури управления Неисправность цепи
P1225 Spill Control Неисправность цепи
P1230 Датчик положения Вентури Неисправность
P1235 ТНВД Неисправность цепи или «Топливный насос управления вне диапазона» / 78
P1240 топлива запорный клапан Схема для доставки неисправности труб
P1245 топлива запорный клапан Схема для давления Неисправность регулятора
P1300 Неисправность цепи Igniter / 14
P1305 Igniter № 2 Неисправность цепи / 15
P1310 Igniter № 3 Неисправность цепи / 15
P1315 Igniter № 4 Неисправность цепи
P1320 Igniter № 5 Неисправность цепи
P1325 Igniter № 6 Неисправность цепи
P1330 Igniter № 7 Неисправность цепи
P1335 Датчик положения коленчатого вала (СКР) Неисправность цепи (Во время работы двигателя) (Vist., Cam .) / 13
P1340 Igniter № 8 Неисправность цепи (1998-2000 Лэнд Крузер и 2000 Tundra)
P1345 VVT (изменения фаз газораспределения) Датчик / Circ распределительного вала Датчик положения.Неисправность (Банк 1)
P1346 VVT (изменения фаз газораспределения) Датчик / положения распределительного вала цепи датчика Range / Performance Задача (банк 1) / 18
P1349 VVT (изменения фаз газораспределения) неисправности в системе (Банк 1) 22/59
P1350 VVT (изменения фаз газораспределения) Датчик / Circ распределительного вала Датчик положения.Неисправность (Bank2)
P1351 VVT (изменения фаз газораспределения) Датчик / положения распределительного вала цепи датчика диапазоне / проблемы с производительностью (Банк 2)
P1354 VVT (изменения фаз газораспределения) неисправности в системе (Банк 2)
P1357 выхлопных VVT датчик / Датчик положения распредвала Неисправность цепи (Банк 1)
P1358 Датчик выхлопных VVT / Датчик положения распредвала Неисправность цепи (Банк 2)
P1360 Датчик выхлопных VVT / Датчик положения распредвала Неисправность цепи (Банк 1)
P1365 выхлопных VVT датчик / Датчик положения распредвала Неисправность цепи (Банк 2)
P1400 Sub Датчик положения дроссельной заслонки Неисправность цепи
P1401 Sub Датчик положения дроссельной заслонки цепи диапазоне / проблемы с производительностью
P1405 Датчик давления Turbo Неисправность цепи
P1406 Turbo Давление цепи датчика диапазоне / проблемы с производительностью
P1410 EGR клапан Датчик положения Неисправность цепи
P1411 положения клапана рециркуляции отработавших газов цепи датчика диапазоне / проблемы с производительностью
P1415 воздушного насоса Неисправность цепи / (AIR) система Банка 1 / 58
P1416 Порт воздуха Неисправность цепи / (AIR) система Банка 2 / 58
P1420 Потребление Constrictor CTRL цепи Открыть или короткого
P1430 Вакуумный датчик для HC Адсорбетная и Catalyst (HCAC) Системные Неисправность цепи (ВН)
P1431 Вакуумный датчик для HC Адсорбетная и Catalyst (HCAC) Системные цепи диапазоне / проблемы с производительностью
P1436 Тойота-HCAC Система By-Pass Значение Impromevent-Open Неисправность (PRI)
P1437 Тойота-HCAC-System байпасный клапан Закрыть Неисправность
P1437 Неисправность вакуумной линии (ВН)
P1455 пара Сокращение топливного бака неисправности в системе
P1455 пара Сокращение система Топливный бак утечки обнаружено (небольшой утечке) (ВН)
P1500 Стартовый сигнал Неисправность цепи
P1505 Переключатель сигнала неисправности
P1510 давление наддува управления Неисправность
P1511 Низкое давление наддува Неисправность
P1512 Высокое давление наддува Неисправность
P1515 Неисправность системы Интер Cooler
P1520 Стоп Выключатель света Неисправность цепи (А / Т)
P1525 Неисправность цепи Resolver
P1565 Cruise Control Главная Неисправность цепи переключателя
P1566 Входной сигнал цепи Аномальные или круиз-контроля Главного Неисправность цепи переключателя
P1600 Неисправность ECM BATT
P1605 Knock Неисправность процессора управления
P1610 горения управления процессора Неисправность
P1620 ECT1 сигнала Неисправность цепи
P1625 ESA1 сигнала Неисправность цепи
P1626 ESA2 сигнала Неисправность цепи
P1627 ESA3 сигнала Неисправность цепи
P1630 Антипробуксовочная система Неисправность
P1633 Неисправность ECM (ETCS Circuit) и электронная система управления дроссельной заслонкой (ETCS) Контур ECM Неисправность
P1636 Неисправность ЭБУ HV
P1637 E (G?) STP сигнал неисправности (ESTP Сигнал неисправности — Pri)
P1645 Неисправность тела ЭКЮ
P1650 давления топлива до VSV Неисправность цепи
P1651 VSV Для ACIS Неисправность цепи
P1652 IACV управления Неисправность цепи
P1653 Неисправность цепи SCV / 58
P1654 Idle Up VSV Неисправность цепи
P1655 Idle Purge VSV Неисправность цепи
P1656 OCV (масло регулирующий клапан) Неисправность цепи (Банк 1) / 39
P1657 Purge Cut VSV Неисправность цепи
P1658 отходов Задвижки управления Неисправность цепи
P1659 Супер зарядное управления Неисправность цепи
P1660 отбором воздуха Неисправность цепи управления
P1661 выхлопных газов, клапан управления Неисправность цепи
P1662 выхлопных перепускной клапан управления Неисправность цепи
P1663 OCV (масло регулирующий клапан) Неисправность цепи (Банк 2)
P1666 впуска воздуха управления VSV № 2 Неисправность цепи
P1667 Неисправность цепи TCV
P1668 VSV для AICV Неисправность цепи
P1690 OCV Для VVTL Неисправность цепи (Банк 1)
P1692 OCV за неисправности VVTL Open (банк 1)
P1693 OCV за неисправности Закрыть VVTL (Банк 1)
P1695 OCV Для VVTL Неисправность цепи (Банк 2)
P1697 OCV за неисправности VVTL Open (банк 2)
P1698 OCV Для VVTL Закрыть Неисправность (Банк 2)
P1700 Датчик скорости № 2 Неисправность
P1705 НС2 (Прямая Датчик скорости сцепления) революции датчик неисправности цепей или прямого сцепления датчик скорости выходного составляет 300 RPM или менее с автомобиля на 20 миль в час или более и с Парк / нейтрального положения Отключить
P1710 Руководящий датчика Неисправность цепи
P1715 Заднее колесо датчика Неисправность цепи
P1720 постоянного сцепления принудительного выпуска Неисправность цепи
P1725 Датчик NT революции или входной турбины датчик скорости Неисправность цепи
P1730 NC революции датчик неисправности цепей или счетчик Механизма Скорость цепи датчика неисправности
P1735 правый передний датчик скорости Неисправность цепи
P1740 Левый фронт датчика скорости Неисправность цепи
P1745 трансмиссионной жидкости Датчик температуры № 2 Неисправность цепи
P1753 электромагнитного клапана переключения № 4 Неисправность цепи
P1755 Линейный электромагнитный для Lock Up Ctrl Circ. Неисправность
P1760 Линейный электромагнитный для линии контроля давления Неисправность цепи или Shift, электромагнитный клапан неисправности ТА или линейный электромагнитный для Lock-Up Неисправность цепи управления
P1765 Линейный электромагнитный 24 для аккумулятора Контроль давления Неисправность цепи (Shift электромагнитный клапан «SLN» неисправности) или прогрева двигателя, ток на Shift, электромагнитный клапан «SLN» составляет 0,2 Amp или менее в течение одной секунды с двигателем в 500 RPM или более, или с Парк / нейтрального положения Отключить
P1770 почтительным электромагнит блокировки № 1 Неисправность цепи
P1775 почтительным электромагнит блокировки № 2 Неисправность цепи
P1780 Парк / нейтрального положения (PNP) Switch неисправности (A / T только)
P1782 Передача L4 SW Неисправность цепи
P1783 Передача N SW Неисправность цепи
P1785 Авто сцепления неисправности в системе
P1790 Электромагнитный ST (Shift электромагнитный клапан ST) Неисправность цепи
P1793 электромагнитного клапана переключения ST Неисправность цепи
P1800 Автоматическая трансмиссия Операция Неисправность цепи
P1805 связи (между EFI ECU и передачи ECU) Неисправность цепи
P1810 связи для крутящего момента Неисправность цепи управления
P1820 НИН датчика Неисправность цепи
P1825 ноут датчика Неисправность цепи
P1845 ВОМ датчика Неисправность цепи
P1885 Неисправность цепи SLS
P1888 Неисправность цепи SLS
P1890 Неисправность цепи SLC
P1891 Неисправность цепи SLC
P1895 Неисправность цепи DSU
P2195 Сигнал датчика кислорода Штука Lean (Банк 1 Датчик 1) — Кор ’04
P2196 Сигнал датчика кислорода Штука Rich (Банк 1 Датчик 1) — Кор ’04
P2716 Контроль давления Магнит «D» Электрические (Shift электромагнитный клапан SLT) — Кор ’04
P2769 Гидротрансформатор сцепления Электромагнитные цепи низкого (Shift электромагнитный клапан SL) — Кор ’04
P2770 Гидротрансформатор сцепления Электромагнитные цепи Высокая (Shift электромагнитный клапан SL) — Кор ’04
P3000 HV батареи Неисправность
P3001 Аккумулятор 26 ЭКЮ неисправности
P3002 HV ECU неисправности связи
P3004 Неисправность кабеля питания
P3005 Высокое напряжение предохранителя отрезал [так в оригинале] 27
P3006 Аккумулятор SOC неровные 28
P3009 Утечка обнаружена 29 (электрические утечки от высоковольтных
P3010 Аккумулятор общая неисправность сопротивления
P3011 P3029 Аккумулятор для блока неисправности 30
P3030 Аккумулятор напряжением детективная линия отрезал [так]
P3060 Аккумулятор температуры цепи датчика неисправности
P3076 Неправильный поток воздуха от батареи вентилятор охлаждения
P3077 Аккумулятор охлаждения двигателя вентилятора схема неисправности
P3100 Неисправность ЭБУ HV
P3101 Неисправность системы двигателя
P3105 Аккумулятор ЭКЮ связи Неисправность цепи
P3106 ECM связи Неисправность цепи
P3107 Подушка безопасности ECU связи Неисправность цепи
P3108 / C Усилитель связи Неисправность цепи
P3109 32 Тормозные ЭКЮ связи Неисправность цепи
P3110 IGCT реле всегда замкнут
P3115 33 HV тока батареи неисправности датчика
P3115 Система Главная Неисправность реле
P3120 Неисправность HV сборе
P3125 34 конвертер и инвертора Ассамблеи Неисправность
P3130 Инвертор Система охлаждения Неисправность
P3135 выключатель датчик неисправности
P3140 Неисправность блокировки
P3145 Датчик скорости автомобиля Неисправность цепи
Редактировалось: 1 раз (Последний: 22 января 2019 в 11:32)
Если ты сейчас думаешь, что ты думаешь, то думай дальше, ибо ты тормозишь…
Получил прописку
Сообщений: 6271
Москва
2131 день назад
0
Тех вопросы только для чтения и использования!
Если ты сейчас думаешь, что ты думаешь, то думай дальше, ибо ты тормозишь…
- Manuals
- Brands
- Toyota Manuals
- Automobile
- Tundra 2013
- Quick reference manual
-
Contents
-
Table of Contents
-
Bookmarks
Quick Links
Tundra
2 0 1 3
Quick RefeRence Guide
Related Manuals for Toyota Tundra 2013
Summary of Contents for Toyota Tundra 2013
- Page 1
Tundra 2 0 1 3 Quick RefeRence Guide… - Page 2
Your dealership and the entire staff of Toyota Motor Sales, U.S.A., Inc. wish you many years of satisfied driving in your new Tundra. A word about safe vehicle operations This Quick Reference Guide is not a full description of Tundra operations. -
Page 3: Table Of Contents
Seat belts-Shoulder belt anchor Spare tire & tools Star Safety System 30-31 Tire Pressure Monitoring (warning) System Visit your Toyota dealer for information on customizing this feature. Programmable by customer. Refer to the Owner’s Manual for instructions and more information. ® HomeLink…
-
Page 4: Voice Command Button
OVERVIEW Instrument panel Steering wheel controls (if equipped) Steering wheel audio controls Telephone controls Voice command button Headlight, turn signal and front fog light controls Ignition switch VSC OFF button Power back window switch Emergency flasher button Multi-Information Display/Accessory meter control buttons Intuitive parking assist button Wiper and washer controls Accessory meter…
- Page 5
Bench seat with manual Air Conditioning system Separate seat with manual Air Conditioning system Air Conditioning controls 12V DC Power outlet AUX port/USB port “TOW/HAUL” button Two-wheel/Four-wheel drive selector Tire Pressure Monitoring (warning) System reset Cruise control Interior light/Personal light main switch Instrument panel light control “RSCA OFF”… -
Page 6: Instrument Cluster
OVERVIEW Instrument cluster Without Multi-Information Display With Multi-Information Display Tachometer (if equipped) Service indicator and reminder Speedometer Fuel gauge Voltmeter (if equipped) Oil pressure gauge (if equipped) Engine coolant temperature Trip meter reset knob Odometer and two trip meters Multi-Information Display Automatic Transmission shift position indicator Automatic Transmission shift range display Automatic Transmission fluid temperature gauge (if equipped)
- Page 7
Cruise control indicator Anti-lock Brake System warning Power steering warning light Traction Control OFF indicator If indicator does not turn off within a few seconds of starting engine, there may be a malfunction. Have vehicle inspected by your Toyota dealer. -
Page 8: Keyless Entry 1
OVERVIEW Keyless entry (if equipped) Locking operation Push Unlocking operation Push ONCE: Driver door TWICE: All doors NOTE: If a door is not opened within 60 seconds of unlocking, all doors will relock for safety. Panic button Push and hold Light control-Instrument panel Brightness control…
-
Page 9: Fuel Tank Door Release And Cap
Fuel tank door release and cap Turn to open Pull Store NOTE: Tighten until one click is heard. If the cap is not tightened enough, Check Engine “ ” indicator may illuminate. Hood release Pull Pull up latch and raise hood…
-
Page 10: Engine Maintenance
OVERVIEW Engine maintenance 4.0L 6 cylinder (1GR-FE) engine 4.6L 8 cylinder (1UR-FE) and 5.7L 8 cylinder (3UR-FE/3UR-FBE) engines Windshield washer fluid tank Engine oil level dipstick Engine coolant reservoir Engine oil filler cap Power steering fluid reservoir NOTE: Regularly scheduled maintenance, including oil changes, will help extend the life of your vehicle and maintain performance.
-
Page 11: Automatic Transmission
FEATURES/OPERATIONS Automatic Transmission Floor shift type Park* Reverse Neutral (“S” mode) Drive “S” mode (“S” mode) “S” “D” Column shift type (“S” mode) Park* Reverse (“S” mode) Neutral Drive “S” mode * The ignition switch must be set at “ON” and the brake pedal depressed to shift from Park.
-
Page 12: Door Locks
FEATURES/OPERATIONS Four-wheel drive (if equipped) Turn Turn Push and turn High speed (2WD) Turn to “2WD” from “4H” with speed below 62 mph. High speed (4WD) Turn to “4H” from “2WD” with speed below 62 mph. Shift to “N” position when stopped, then turn to “4H” from “4L.” Low speed (4WD) Shift to “N”…
-
Page 13: Tilt And Telescopic Steering Wheel
Tilt and telescopic (if equipped) steering wheel Manual Tilt steering wheel Tilt and telescopic steering wheel Angle Angle Length Lock release lever Lock release lever Hold wheel, push lever down, set angle and length, and return lever. Power Angle Length Away from Toward the the driver…
-
Page 14: Moonroof
FEATURES/OPERATIONS Moonroof (if equipped) Sliding operation Tilting operation Tilt Open Close Close Push once to open/close completely. To stop partway, press the switch lightly. Seat adjustments-Front Manual seat Separate seat Separate seat -Regular cab model -Double cab and CrewMax models Bench seat * Double cab and CrewMax models only…
-
Page 15: Seat Adjustments-Rear
Power seat Seat position (forward/backward) Seatback angle Seat cushion angle Seat height Lumbar support (if equipped) Seatback angle (side) Seatback angle (center) Leg support (if equipped) Seat adjustments-Rear (CrewMax models) Seat position (forward/backward) Seatback angle and fold…
-
Page 16: Seats-Folding
FEATURES/OPERATIONS Seats-Head restraints Front-Separate seat Front-Bench seat Lock release button Lock release button Rear (CrewMax model) Rear (double cab model) Lock release button Lock release button Seats-Folding Front (regular cab model) (2) Pull (1) Pull Rear (double cab model) (1) Stow Pull (3) Lift up Rear (CrewMax model)
-
Page 17: Windshield Wipers & Washers
Windshield wipers & washers With intermittent wiper Type A Single wipe Adjust frequency* Pull to wash and wipe Interval wipe Slow Fast Type B Single wipe Adjust frequency* Pull to wash and wipe Interval wipe Slow Fast * Intermittent windshield wiper frequency adjustment Rotate to increase/decrease wipe frequency.
- Page 18
FEATURES/OPERATIONS Lights & turn signals Headlights Type A Type B Auto Auto Head- Head- lights lights Parking Parking lights lights * If equipped High beam Low beam High beam flasher -Daytime Running Light system (DRL) Automatically turns on the front turn signal lights upon starting engine and releasing parking brake. -
Page 19: Power Outlets-12V Dc
Power outlets-12V DC (if equipped) Separate seats Instrument panel Inside of the center console box Back of the center console box Back of the center console box (CrewMax model) Bench seat Instrument panel Back of the front center seat Back of the front center seat (CrewMax model) Key must be in the “ACC”…
-
Page 20: Multi-Information Display 2
FEATURES/OPERATIONS Multi-Information Display (if equipped) Push “INFO” to change information in the following: (1) Zoom display of odometer and trip meter (2) Average gas mileage (3) Current gas mileage (4) Miles left on remaining fuel (5) Running time from engine start (6) Average vehicle speed Push “SETUP”…
-
Page 21: Seat Heaters And Ventilators
Windows-Power (if equipped) Driver side Window lock switch Down Automatic operation (passenger side for some models and driver side) Push the switch completely down or pull it completely up and release to fully open or close.* To stop window partway, lightly push the switch in the opposite direction. Window lock switch Deactivates all passenger windows.
- Page 22
FEATURES/OPERATIONS Air Conditioning/Heating Automatic Air Conditioning Fan speed Automatic climate control ON Adjusting the temperature setting will cause the airflow vents, air intake and fan to adjust automatically. Air Conditioning ON/OFF Temperature selector (driver side) Windshield defogger (fresh air only) Airflow vent In “… -
Page 23: Garage Door Opener (Homelink ® ) 3
Manual Air Conditioning Fan speed Air Conditioning ON/OFF Recirculate cabin air (fresh air when OFF) Temperature selector (front passenger side) Synchronize with driver side temperature setting Airflow vent selector In “ ” or “ ” mode, use fresh air (“ ”…
- Page 24
FEATURES/OPERATIONS Audio Preset buttons — functions in other Type 1 modes indicated above number Push to turn ON/OFF Eject CD Seek station/ CD track select Push to skip up/down Push to adjust MP3 folder tone, balance & ASL* Station/CD Mode View CD track scan information… - Page 25
Radio To preset stations Tune in the desired station and hold down a preset button (1-6 or one of ) until you hear a beep. Push desired preset button (1-6 or one ) to select. To scan stations Push and hold “SCAN” to scan preset stations. Push again to hold selection. -
Page 26: Rear Seat Entertainment System
FEATURES/OPERATIONS Rear seat entertainment system (if equipped) Separate seats Bench seat Front audio system DVD player DVD screen Remote control Power outlet A/V input port VSC OFF button VSC OFF button The VSC OFF button is used to switch between modes related to the TRAC, VSC and Auto LSD functions.
-
Page 27: Accessory Meter
Accessory meter Outside temperature/Cruise information display (if equipped) Clock Hour set Minute set Change information (if equipped) “SELECT RESET” button (if equipped) “SETUP” button (if equipped) to customize unit Refer to your Owner’s Manual for complete details on this system before attempting to use it.
-
Page 28: Bottle Holders
FEATURES/OPERATIONS Telephone controls (Bluetooth ® (if equipped) Audio unit Steering wheel telephone switches Microphone Volume Voice command button End call Start call ® Bluetooth technology allows dialing or receipt of calls without taking hands from the steering wheel or using a cable to connect the telephone and the system. Refer to “Using the hands-free telephone system,”…
-
Page 29: Cup Holders
Cup holders Separate seat Bench seat Center console Front center seat Back of the center console box Back of the front center seatback (double cab model) (double cab model) Rear seat CrewMax model…
-
Page 30: Seat Belts
If the tire pressure indicator flashes for more than 60 seconds and then remains on, take the vehicle to your local Toyota dealer. NOTE: The warning light may come on due to temperature changes or changes in tire pressure from natural air leakage. If the system has not been initialized…
-
Page 31: Doors-Child Safety Locks
Doors-Child safety locks (CrewMax and double cab models) Rear door Moving the lever to “LOCK” will allow the door to be opened only from the outside. Spare tire & tools Tool location Regular cab models CrewMax models -behind the right seatback -behind the right rear seatback Tool bag Tool bag…
- Page 32
Traction Control helps maintain traction on loose gravel and wet, icy, or uneven surfaces by applying brake force to the spinning wheel(s). Toyota’s TRAC sensors are activated when one of the drive wheels starts to slip. TRAC limits engine output and applies the brakes to the spinning wheel. This transfers power to the wheels that still have traction to help keep you on track. -
Page 33: Floor Mat Installation
Floor mat installation There are two types of Toyota floor mats: carpeted and all-weather. Each vehicle has model-specific floor mats. Installation is easy. To keep your floor mat properly positioned, follow these steps: • Only use floor mats designed for your specific model.
- Page 34
NOTES… - Page 36
customeR expeRience centeR 1-800-331-4331 printed in u.s.A. 8/12 12-tcs-05897 00505-QRG13-tun…
- Manuals
- Brands
- Toyota Manuals
- Automobile
- Tundra 2013
- Quick reference manual
-
Contents
-
Table of Contents
-
Bookmarks
Quick Links
Tundra
2 0 1 3
Quick RefeRence Guide
Related Manuals for Toyota Tundra 2013
Summary of Contents for Toyota Tundra 2013
- Page 1
Tundra 2 0 1 3 Quick RefeRence Guide… - Page 2
Your dealership and the entire staff of Toyota Motor Sales, U.S.A., Inc. wish you many years of satisfied driving in your new Tundra. A word about safe vehicle operations This Quick Reference Guide is not a full description of Tundra operations. -
Page 3: Table Of Contents
Seat belts-Shoulder belt anchor Spare tire & tools Star Safety System 30-31 Tire Pressure Monitoring (warning) System Visit your Toyota dealer for information on customizing this feature. Programmable by customer. Refer to the Owner’s Manual for instructions and more information. ® HomeLink…
-
Page 4: Voice Command Button
OVERVIEW Instrument panel Steering wheel controls (if equipped) Steering wheel audio controls Telephone controls Voice command button Headlight, turn signal and front fog light controls Ignition switch VSC OFF button Power back window switch Emergency flasher button Multi-Information Display/Accessory meter control buttons Intuitive parking assist button Wiper and washer controls Accessory meter…
- Page 5
Bench seat with manual Air Conditioning system Separate seat with manual Air Conditioning system Air Conditioning controls 12V DC Power outlet AUX port/USB port “TOW/HAUL” button Two-wheel/Four-wheel drive selector Tire Pressure Monitoring (warning) System reset Cruise control Interior light/Personal light main switch Instrument panel light control “RSCA OFF”… -
Page 6: Instrument Cluster
OVERVIEW Instrument cluster Without Multi-Information Display With Multi-Information Display Tachometer (if equipped) Service indicator and reminder Speedometer Fuel gauge Voltmeter (if equipped) Oil pressure gauge (if equipped) Engine coolant temperature Trip meter reset knob Odometer and two trip meters Multi-Information Display Automatic Transmission shift position indicator Automatic Transmission shift range display Automatic Transmission fluid temperature gauge (if equipped)
- Page 7
Cruise control indicator Anti-lock Brake System warning Power steering warning light Traction Control OFF indicator If indicator does not turn off within a few seconds of starting engine, there may be a malfunction. Have vehicle inspected by your Toyota dealer. -
Page 8: Keyless Entry 1
OVERVIEW Keyless entry (if equipped) Locking operation Push Unlocking operation Push ONCE: Driver door TWICE: All doors NOTE: If a door is not opened within 60 seconds of unlocking, all doors will relock for safety. Panic button Push and hold Light control-Instrument panel Brightness control…
-
Page 9: Fuel Tank Door Release And Cap
Fuel tank door release and cap Turn to open Pull Store NOTE: Tighten until one click is heard. If the cap is not tightened enough, Check Engine “ ” indicator may illuminate. Hood release Pull Pull up latch and raise hood…
-
Page 10: Engine Maintenance
OVERVIEW Engine maintenance 4.0L 6 cylinder (1GR-FE) engine 4.6L 8 cylinder (1UR-FE) and 5.7L 8 cylinder (3UR-FE/3UR-FBE) engines Windshield washer fluid tank Engine oil level dipstick Engine coolant reservoir Engine oil filler cap Power steering fluid reservoir NOTE: Regularly scheduled maintenance, including oil changes, will help extend the life of your vehicle and maintain performance.
-
Page 11: Automatic Transmission
FEATURES/OPERATIONS Automatic Transmission Floor shift type Park* Reverse Neutral (“S” mode) Drive “S” mode (“S” mode) “S” “D” Column shift type (“S” mode) Park* Reverse (“S” mode) Neutral Drive “S” mode * The ignition switch must be set at “ON” and the brake pedal depressed to shift from Park.
-
Page 12: Door Locks
FEATURES/OPERATIONS Four-wheel drive (if equipped) Turn Turn Push and turn High speed (2WD) Turn to “2WD” from “4H” with speed below 62 mph. High speed (4WD) Turn to “4H” from “2WD” with speed below 62 mph. Shift to “N” position when stopped, then turn to “4H” from “4L.” Low speed (4WD) Shift to “N”…
-
Page 13: Tilt And Telescopic Steering Wheel
Tilt and telescopic (if equipped) steering wheel Manual Tilt steering wheel Tilt and telescopic steering wheel Angle Angle Length Lock release lever Lock release lever Hold wheel, push lever down, set angle and length, and return lever. Power Angle Length Away from Toward the the driver…
-
Page 14: Moonroof
FEATURES/OPERATIONS Moonroof (if equipped) Sliding operation Tilting operation Tilt Open Close Close Push once to open/close completely. To stop partway, press the switch lightly. Seat adjustments-Front Manual seat Separate seat Separate seat -Regular cab model -Double cab and CrewMax models Bench seat * Double cab and CrewMax models only…
-
Page 15: Seat Adjustments-Rear
Power seat Seat position (forward/backward) Seatback angle Seat cushion angle Seat height Lumbar support (if equipped) Seatback angle (side) Seatback angle (center) Leg support (if equipped) Seat adjustments-Rear (CrewMax models) Seat position (forward/backward) Seatback angle and fold…
-
Page 16: Seats-Folding
FEATURES/OPERATIONS Seats-Head restraints Front-Separate seat Front-Bench seat Lock release button Lock release button Rear (CrewMax model) Rear (double cab model) Lock release button Lock release button Seats-Folding Front (regular cab model) (2) Pull (1) Pull Rear (double cab model) (1) Stow Pull (3) Lift up Rear (CrewMax model)
-
Page 17: Windshield Wipers & Washers
Windshield wipers & washers With intermittent wiper Type A Single wipe Adjust frequency* Pull to wash and wipe Interval wipe Slow Fast Type B Single wipe Adjust frequency* Pull to wash and wipe Interval wipe Slow Fast * Intermittent windshield wiper frequency adjustment Rotate to increase/decrease wipe frequency.
- Page 18
FEATURES/OPERATIONS Lights & turn signals Headlights Type A Type B Auto Auto Head- Head- lights lights Parking Parking lights lights * If equipped High beam Low beam High beam flasher -Daytime Running Light system (DRL) Automatically turns on the front turn signal lights upon starting engine and releasing parking brake. -
Page 19: Power Outlets-12V Dc
Power outlets-12V DC (if equipped) Separate seats Instrument panel Inside of the center console box Back of the center console box Back of the center console box (CrewMax model) Bench seat Instrument panel Back of the front center seat Back of the front center seat (CrewMax model) Key must be in the “ACC”…
-
Page 20: Multi-Information Display 2
FEATURES/OPERATIONS Multi-Information Display (if equipped) Push “INFO” to change information in the following: (1) Zoom display of odometer and trip meter (2) Average gas mileage (3) Current gas mileage (4) Miles left on remaining fuel (5) Running time from engine start (6) Average vehicle speed Push “SETUP”…
-
Page 21: Seat Heaters And Ventilators
Windows-Power (if equipped) Driver side Window lock switch Down Automatic operation (passenger side for some models and driver side) Push the switch completely down or pull it completely up and release to fully open or close.* To stop window partway, lightly push the switch in the opposite direction. Window lock switch Deactivates all passenger windows.
- Page 22
FEATURES/OPERATIONS Air Conditioning/Heating Automatic Air Conditioning Fan speed Automatic climate control ON Adjusting the temperature setting will cause the airflow vents, air intake and fan to adjust automatically. Air Conditioning ON/OFF Temperature selector (driver side) Windshield defogger (fresh air only) Airflow vent In “… -
Page 23: Garage Door Opener (Homelink ® ) 3
Manual Air Conditioning Fan speed Air Conditioning ON/OFF Recirculate cabin air (fresh air when OFF) Temperature selector (front passenger side) Synchronize with driver side temperature setting Airflow vent selector In “ ” or “ ” mode, use fresh air (“ ”…
- Page 24
FEATURES/OPERATIONS Audio Preset buttons — functions in other Type 1 modes indicated above number Push to turn ON/OFF Eject CD Seek station/ CD track select Push to skip up/down Push to adjust MP3 folder tone, balance & ASL* Station/CD Mode View CD track scan information… - Page 25
Radio To preset stations Tune in the desired station and hold down a preset button (1-6 or one of ) until you hear a beep. Push desired preset button (1-6 or one ) to select. To scan stations Push and hold “SCAN” to scan preset stations. Push again to hold selection. -
Page 26: Rear Seat Entertainment System
FEATURES/OPERATIONS Rear seat entertainment system (if equipped) Separate seats Bench seat Front audio system DVD player DVD screen Remote control Power outlet A/V input port VSC OFF button VSC OFF button The VSC OFF button is used to switch between modes related to the TRAC, VSC and Auto LSD functions.
-
Page 27: Accessory Meter
Accessory meter Outside temperature/Cruise information display (if equipped) Clock Hour set Minute set Change information (if equipped) “SELECT RESET” button (if equipped) “SETUP” button (if equipped) to customize unit Refer to your Owner’s Manual for complete details on this system before attempting to use it.
-
Page 28: Bottle Holders
FEATURES/OPERATIONS Telephone controls (Bluetooth ® (if equipped) Audio unit Steering wheel telephone switches Microphone Volume Voice command button End call Start call ® Bluetooth technology allows dialing or receipt of calls without taking hands from the steering wheel or using a cable to connect the telephone and the system. Refer to “Using the hands-free telephone system,”…
-
Page 29: Cup Holders
Cup holders Separate seat Bench seat Center console Front center seat Back of the center console box Back of the front center seatback (double cab model) (double cab model) Rear seat CrewMax model…
-
Page 30: Seat Belts
If the tire pressure indicator flashes for more than 60 seconds and then remains on, take the vehicle to your local Toyota dealer. NOTE: The warning light may come on due to temperature changes or changes in tire pressure from natural air leakage. If the system has not been initialized…
-
Page 31: Doors-Child Safety Locks
Doors-Child safety locks (CrewMax and double cab models) Rear door Moving the lever to “LOCK” will allow the door to be opened only from the outside. Spare tire & tools Tool location Regular cab models CrewMax models -behind the right seatback -behind the right rear seatback Tool bag Tool bag…
- Page 32
Traction Control helps maintain traction on loose gravel and wet, icy, or uneven surfaces by applying brake force to the spinning wheel(s). Toyota’s TRAC sensors are activated when one of the drive wheels starts to slip. TRAC limits engine output and applies the brakes to the spinning wheel. This transfers power to the wheels that still have traction to help keep you on track. -
Page 33: Floor Mat Installation
Floor mat installation There are two types of Toyota floor mats: carpeted and all-weather. Each vehicle has model-specific floor mats. Installation is easy. To keep your floor mat properly positioned, follow these steps: • Only use floor mats designed for your specific model.
- Page 34
NOTES… - Page 36
customeR expeRience centeR 1-800-331-4331 printed in u.s.A. 8/12 12-tcs-05897 00505-QRG13-tun…
Привет всем. В Сибирь пришла весна во всех ее «лучших» проявлениях.
Покатавшись по делам, проехал около 100 км
заехал перед домом в магазин, заглушил машину.
Прихожу из магазина, завожу машину и слышу не характерный писк со стороны приборной панели и звук, как будто перевел рычал селектора АКПП из положения Р.
Смотрю на приборную панель
Полный размер
мигает и противно пикает
Убрал ногу с тормоза, селектор в положении Р, машина покатилась с горки.
Я, тихо фигея, включаю D, R, Р машина не реагирует и продолжает катиться.
Поставил на ручник, взял пакеты из магазина и пошел домой пешком в интернет.
Пролазил много разных ссылок, ничего толком не нашел, пошел опять к машине.
Завел, перевел селектор АКПП в положение N
писк прекратился и защелкали релюшки в недрах панели около перчаточного ящика. Секунд через 10 все пришло в норму.
Всегда стараюсь аккуратно проезжать лужи, думаю вода попала в разъем. В ближайшее время поеду на подъемник герметизировать все разъемы снизу.
Перед этим происшествием занимался подготовкой машины к лету, а именно поменял помпу и антифриз, промыл бутерброд радиаторов
Полный размер
светятся насквозь
проверили кондиционер.
Хоть и не каждое утро, но проверяю масло в двигателе, ну как проверяю…
как бы не вставлял щуп все время масло размазывает. Вопрос к Тундроводам, а как у вас?
Масло менял не так давно, заливали строго по мануалу и при мне, так что перелива быть не может.
Цена вопроса: 10 000 ₽
Забота о вашем автомобиле — это то, что мы все должны делать, чтобы максимально продлить срок его службы и избежать непредвиденных расходов, но даже во время обслуживания автомобиля вы все равно можете видеть предупреждающий свет на приборной панели. Сегодня мы постараемся помочь вам узнать, почему оранжевый свет на вашей Toyota Tundra приходит на. Чтобы добиться этого, во-первых, мы выясним, на что указывает оранжевый свет на вашей Toyota Tundra, а во-вторых, мы поговорим о различных оранжевых огнях на Toyota Tundra, которые существуют, и их объяснениях.
Для начала мы постараемся объяснить вам различную информацию, которую может передавать вам ваш оранжевый свет. Есть не только оранжевые огни на вашей Toyota Tundra , но также зеленый и красный свет. Зеленые огни обычно сигнальные огни , они обозначают включение водителем опции (например, включение дальнего света или экономичный режим). Наиболее подозрительным к вам следует относиться к свету. красный свет на Toyota Tundra на самом деле, если вы обнаружите такой свет на своей приборной панели, вам придется немедленно выключите двигатель Разумеется, не бросайте машину посреди автомагистрали и не ждите, пока вы окажетесь в подходящем месте. Этот свет обычно сообщает о серьезной поломке.
Есть еще одна особенность оранжевые фары твоей Тойота Тундра , они могут быть либо мигает или исправляется . Если апельсин на вашей Toyota Tundra мигает свет , это сигнализирует вам о серьезной проблеме: если оранжевый свет вашего автомобиля все еще горит, в данном случае это указывает на классическую проблему. Наконец, если желтый свет остается неподвижным, но имеет тенденцию гаснуть через некоторое время, это называется проблемой скрытности, вам придется наблюдать за развитием этого повреждения, чтобы узнать, решится ли проблема сама или нет.
Различные оранжевые фары на Toyota Tundra
.
Теперь мы будем по очереди описывать значение оранжевых огней на вашей Toyota Tundra , чтобы помочь вам определить ошибку или проблему, с которой вы боретесь.
Оранжевый пружинный указатель на Toyota Tundra
Если вы обнаружите оранжевый пружинный свет на твоей Тойоте Тундра , это не означает проблемы, а только свечи накаливания запускаются . Он присутствует только на дизельные двигатели , и он активируется в данный момент когда вы включаете зажигание , вы должны подождать, пока он не погаснет, прежде чем запускать двигатель.
Оранжевый стоп-сигнал на Toyota Tundra
Эта медитация оранжевое смотровое стекло в форме круга, окруженное черточками , информирует вас износа тормозных колодок . На данный момент ничего тревожного, но вы должны довольно быстро подумать о замене тормозных колодок, иначе вы потеряете тормозную мощность и рискуете повредить другие детали.
Оранжевая сигнальная лампа ABS на Toyota Tundra
Эта медитация Оранжевая сигнальная лампа АБС сигнализирует о неисправности системы АБС на вашей Toyota Tundra. . Так что помните о торможении, возможно, антиблокировочная тормозная система не выполняет свою работу. Если вам нужна дополнительная информация о сигнальной лампе ABS на Toyota Tundra, просмотрите наши материалы по этой теме, чтобы помочь вам решить эту проблему.
Оранжевая сигнальная лампа давления в шинах на Toyota Tundra
Этот свет представлен восклицательным знаком в середине круга, не полностью закрытого вверху, и с прыщиками на его нижней части. Этот оранжевый свет на Toyota Tundra , отображается, поскольку его название указывает на то, что у вас недостаточно давления в одной или нескольких ваших шинах, не думайте дважды, чтобы ознакомиться с нашим содержанием, посвященным индикатору давления в шинах на Toyota Tundra, чтобы узнать обо всех решениях, связанных с этой проблемой.
Оранжевая сигнальная лампа двигателя Тойота Тундра
Эта медитация оранжевый на Toyota Tundra означает, как его название предполагает, что вы переживаете проблема с двигателем на вашем автомобиле . обычно связано с инъекцией или загрязнением. Чтобы получить подробную информацию о свет двигателя на Тойота Тундра, не думайте дважды, чтобы ознакомиться с нашим содержанием по этой проблеме, чтобы получить подробные решения этой проблемы.
Оранжевая сигнальная лампа ESP на Toyota Tundra
Эта медитация оранжевый свет с пробуксовкой автомобиля говорит о том, что вы столкнулись с неисправностью системы коррекции полосы движения , так что будьте осторожны на поворотах, советуем вам довольно быстро отправиться в ремонтную мастерскую.
Световой индикатор подушки безопасности оранжевый на Toyota Tundra
Эта медитация оранжевый свет на xXX указывает на риск того, что подушка безопасности не сработает в случае аварии или неработающая система ремня безопасности, убедитесь, что она достаточно быстро проверена.
оранжевая сигнальная лампа усилителя рулевого управления на Toyota Tundra
Эта медитация оранжевый свет указывает на неисправность вашей системы рулевого управления с усилителем, вам должно быть труднее поворачивать рулевое колесо.
Оранжевая лампа указателя уровня топлива Toyota Tundra
Если же линия индикатора на вашей Toyota Tundra горит оранжевая лампочка топлива , это означает, что ты в резерве , вам нужно будет заполнить достаточно быстро. Если вы хотите знать сколько километров ты сможешь проехать на низкой скорости на твоей Тойоте Тундра, ознакомьтесь с нашим содержанием по этой теме.
Другие оранжевые фары на Toyota Tundra
На вашей приборной панели могут быть другие оранжевые индикаторы на вашей Toyota Tundra, большинство из них будут предупреждать вас о несрочной неисправности, но вы должны достаточно быстро узнать о них и проверить их источник. Проверьте руководство по эксплуатации вашего автомобиля, чтобы узнать, что означают эти оранжевые огни на вашем автомобиле. .
Если у вас есть дополнительные вопросы о Toyota Tundra, не стесняйтесь обращаться к нам. Тойота Тундра категория.
Toyota Tundra / Sequoia / Lexus LX-570. Индикаторы комбинации приборов
Примечание: номер пункта соответствует номеру индикатора в таблице «Индикаторы комбинации приборов».
Общие индикаторы
1. Общий индикатор неисправности.
Индикатор загорается при включении зажигания и должен погаснуть через несколько секунд. » ‘
Если индикатор не гаснет или загорелся во время движения, это указывает на наличие неисправности в одной из вспомогательных систем автомобиля. При этом на многофункциональном дисплее комбинации приборов отображается сообщение с информацией о возникшей неисправности. Более подробно см. раздел «Многофункциональный дисплей комбинации приборов».
2. Индикатор состояния стояночной тормозной системы и уровня тормозной жидкости.
Индикатор загорается при переводе переключателя запуска двигателя в положение «ON» и должен погаснуть через несколько секунд. «
а) Индикатор загорается, если:
— включен стояночный тормоз;
— низкий уровень тормозной жидкости или нарушена герметичность вакуумного усилителя тормозов;
— неисправна электрическая цепь индикатора.
Примечание: при уменьшении давления в системе вакуумного усилителя тормозов загорается индикатор и непрерывно звучит предупредительный сигнал.
б) Если во время движения загорелся индикатор, то замедлите скорость, съедьте с дороги и осторожно
остановите автомобиль. Замедлить скорость можно торможением двигателем и применением стояночного тормоза, но не забудьте при этом нажать на педаль тормоза для включения стоп-сигналов, чтобы предупредить о торможении водителей, едущих сзади,
— Проверьте стояночный тормоз -возможно, он включен. Если стояночный тормоз выключен, а индикатор горит после его выключения, то возникла неисправность в тормозной системе.
— Проверьте уровень тормозной жидкости в бачке.
— Если уровень тормозной жидкости низок, долейте жидкость и в безопасном месте проверьте эффективность торможения автомобиля. Если Вы считаете, что тормоза все еще работают достаточно эффективно, то осторожно доведите автомобиль до ближайшего места ремонта. Если тормоза не работают, то автомобиль необходимо эвакуировать для ремонта.
Внимание: движение на автомобиле с низким уровнем тормозной жидкости опасно ‘
— Если уровень тормозной жидкости в норме, то, возможно, неэффективно работает вакуумный усилитель тормозов или неисправна электрическая цепь индикатора.
Таблица. Индикаторы комбинации приборов. Общие индикаторы
3. Индикатор антиблокировочной системы тормозов.
Индикатор загорается при включении зажигания и должен погаснуть через несколько секунд. Если индикатор не гаснет или загорается при движении, это указывает на неисправность антиблокировочной тормозной системы. При этом на автомобиле работает только тормозная система, но не ра-ботает антиблокировочная система. Двигайтесь к месту ремонта.
Внимание: многократное нажатие на педаль тормоза может привести к включению индикатора на несколько секунд.
4. Индикатор зарядки аккумуляторной батареи.
а) Индикатор загорается при включении зажигания и должен погаснуть после пуска двигателя.
б) Если во время движения загорелся индикатор, то неисправна система зарядки или ослаблен (или оборван) ремень привода генератора. Однако двигатель будет продолжать работать, пока аккумуляторная батарея полностью не разрядится. Выключите дополнительное оборудование (кондиционер, магнитолу и др.) и двигайтесь к месту ремонта.
5. Индикатор иммобилайзера Индикатор загорается при вынимании ключа из замка зажигания (Toyota) или при переводе переключателя запуска двигателя в положение «OFF» (Lexus) и свидетельствует о включении системы блокировки двигателя. Запуск двигателя возможен только в том случае, если идентификационный код передатчика, вмонтированного в ключ или брелок системы «Entry&Start» будет соответствовать зарегистрированному в электронном блоке управления иммобилай-зером.
6. Индикатор «проверь двигатель»
( ‘CHECK ENGINE»).
Индикатор загорается на несколько секунд при включении зажигания, а затем гаснет, информируя водителя о проверке системы управления двигателем. Если индикатор продолжает гореть или загорается во время движения, это свидетельствует о наличии неисправностей в электронной системе управ-ления двигателем. В данном случае необходимо двигаться к месту ремонта и произвести диагностику системы управления двигателем.
7. Индикатор низкого уровня топлива. Индикатор загорается, когда уровень топлива в баке менее 15 литров. В зависимости от комплектации автомобиля, топлива может хватить на 40 — 60 км пути по хорошей дороге. На склонах или при поворотах индикатор может загораться из-за колебаний топлива в баке.
8. Индикатор открытой или неплотно закрытой двери.
Индикатор горит до тех пор, пока все двери, в том числе и задняя дверь, не будут закрыты полностью.
9. Индикатор включения габаритов. Индикатор загорается при включении габаритов, подсветки номерного знака и подсветки комбинации приборов.
10. Индикатор включения ближнего света фар. Загорается при включении ближнего света фар.
11. Индикатор включения дальнего света фар. Загорается при включении дальнего света фар.
12. Индикаторы указателей поворота. Индикаторы мигают при включении указателей поворотов. Слишком частое мигание индикатора указывает на плохое соединение в цепи указателей поворотов или на отказ лампы указателя поворота.
13. Индикаторы положения селектора АКПП («Р», «R», «N», «D» и «S»).
При переводе селектора АКПП в любое положение на комбинации приборов загорается индикатор, соответствующий выбранному положению. Более подробно см. раздел «Управление автомобилем с АКПП».
14. Индикатор диапазона используемых передач.
При переводе селектора АКПП из положения «D» в положение «S» комбинации приборов загорается индикатор, соответствующий заданному диапазону передач, между которыми происходит переключение АКПП. Более подробно см. раздел «Управление автомобилем с АКПП».
15. Индикатор непристегнутого ремня безопасности водителя.
Индикатор загорается при включении зажигания на несколько секунд, а затем гаснет. В случае, если водитель не пристегнут ремнем безопасности, на комбинации приборов мигает индикатор и звучит звуковой сигнал.
16. Индикатор непристегнутого ремня безопасности переднего пассажира. Индикатор загорается при включении зажигания на несколько секунд, а затем гаснет. В случае, если передний пассажир не пристегнут ремнем безопасности, индикатор горит постоянно и звучит звуковой сигнал.
17. Индикатор блокировки межосевого дифференциала горит при заблокированном межосевом дифференциале. Если индикатор мигает при нажатии на выключатель блокировки межосевого дифференциала, блокировка/разблокировка не завершена. Более подробно см. разделы «Особенности трансмиссии».
18. Индикатор включения понижающей передачи раздаточной коробки. Загорается при установке переключателя системы управления полным приводом
в положение «4L» и информирует водителя о включении понижающей передачи в раздаточной коробке. Более подробно см. разделы «Особенности трансмиссии».
19. Индикатор скольжения. Индикатор загорается при включении зажигания на несколько секунд, а затем гаснет. Если во время движения сработает активная противобуксовочная система, система курсовой устойчивости или система помощи при подъеме, то индикатор скольжения начинает мигать, показывая, что осуществляется предотвращение пробуксовки колес, заноса или скатывания автомобиля. Более подробно см. раздел «Активная противобуксовочная система (A-TRC) и система курсовой устойчивости (VSC)»
20. Индикатор работы системы поддержания скорости.
Индикатор загорается при включении системы поддержания скорости. Более подробно см. раздел «Система поддержания скорости».
21. Индикатор системы подушек безопасности (SRS).
Индикатор загорается, когда переключатель запуска двигателя установлен в положении «ON» или «АСС». Через несколько секунд индикатор погаснет. В случае, если индикатор не загорелся или горит (мигает) во время движения, то имеется неисправность в компонентах системы SRS.
22. Индикатор выключения шторок безопасности.
Индикатор загорается при включении зажигания и должен погаснуть через несколько секунд. Когда переключатель запуска двигателя находится в положении «ON», индикатор горит только в случае принудительного отключения
системы шторок безопасности или при наличии неисправностей в системе SRS (подробнее см. раздел «Система пассивной безопасности (SRS)»).
23. Индикатор отключения подушек безопасности переднего пассажира (расположен на панели приборов). Индикатор загорается при включении зажигания и, если выключатель принудительного отключения подушек безопасности переднего пассажира находится в положении «OFF», должен погаснуть через несколько секунд. Более подробно см. раздел «Система пассивной безопасности (SRS)».
24. Индикатор низкого давления в шинах.
Если индикатор горит при работающем двигателе или загорелся во время движения, то давление в одной или нескольких шинах ниже нормы. Необходимо остановится и проверить давление в шинах (см. раздел «Система контроля давления в шинах»).
Видео по теме «Toyota Tundra / Sequoia / Lexus LX-570. Индикаторы комбинации приборов»
Как сбросить индикатор T-BELT на Toyota Land Cruiser Prado 150
Описание центральной панели управления
установка датчиков давления ЛК200
Keys to Quality Maintenance
Toyota Owner manuals and warranty information are the keys to quality maintenance for your vehicle. No need to hunt down a separate Toyota repair manual or Toyota service manual. From warranties on Toyota replacement parts to details on features, Toyota Owners manuals help you find everything you need to know about your vehicle, all in one place.
Detailed Toyota manuals and Toyota warranty information help with questions about your vehicle specifications and maintenance schedules. Plus, learn more about what your Toyota warranty coverage includes. What’s more, Toyota warranty information helps you identify your unique vehicle needs as well as plan future service visits. Select your Toyota model to learn more about the Toyota Warranty for your car, truck or SUV. Or, get the Toyota Manual for your Toyota ride free of charge using our Toyota Owners manual free download option.
Read More
Read Less
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
номер кузова Toyota Tundra, давление в шинах Toyota Tundra, неисправности Toyota Tundra, подготовка к зиме Toyota Tundra, тормоза Toyota Tundra, масляный фильтр Toyota Tundra, топливный фильтр Toyota Tundra, фильр салона Toyota Tundra, регулировка фар Toyota Tundra, номер кузова Toyota Sequoia, давление в шинах Toyota Sequoia, неисправности Toyota Sequoia, подготовка к зиме Toyota Sequoia, тормоза Toyota Sequoia, масляный фильтр Toyota Sequoia, топливный фильтр Toyota Sequoia, фильр салона Toyota Sequoia, регулировка фар Toyota Sequoia
2. Органы управления, приборная панель, оборудование салона
Сплошные сиденья (вид А):
- Отверстие подогрева ветрового стекла.
- Дефлекторы приборной панели (боковые).
- Приборный щиток.
- Рычаг селектора автоматической коробки передач.
- Дефлекторы приборной панели (центральные).
- Перчаточные ящики.
- Кнопка блокировки открывания дверей.
- Переключатели электростеклоподъемников.
- Вспомогательные ящики.
- Держатели для бутылок.
- Регулятор подсветки приборной панели.
- Главный выключатель персонального/внутреннего освещения.
- Выключатель датчиков переворота встроенной шторки безопасности RSCA OFF.
- Выключатель подсветки багажного отделения.
- Рычаг отпирания капота.
- Педаль стояночного тормоза.
- Переключатель зеркала заднего вида.
- Кнопка блокировки электростеклоподъемников.
Сплошные сиденья (вид В):
- Переключатели головного освещения, указателей поворотов и переднего противотуманного освещения.
- Переключатель стеклоочистителя и омывателя.
- Переключатель дополнительного дисплея.
- Переключатель вспомогательной системы при парковке.
- Переключатель световой аварийной сигнализации.
- Аудиосистема или навигационная система с аудиосистемой. (Для получения подробной информации о работе навигационной системы обратитесь к отдельному руководству по эксплуатации навигационной системы.)
- Элементы управления кондиционером.
- Подогрев внешних зеркал/антиобледенитель ветрового стекла/подогрев заднего окна.
- Напоминающий сигнал о непристегнутом ремне безопасности водительского сиденья.
- Сигнальный индикатор включенной/отключенной подушки переднего пассажирского сиденья.
- Выключатель подушки безопасности переднего пассажирского сиденья.
- Гнездо для подключения дополнительного оборудования.
- Пепельница.
- Розетка.
- Прикуриватель.
- Кнопка подключения переднего моста (автомобили, оснащенные подключаемым полным приводом).
- Переключатель сервопривода окна двери багажного отделения (модели Crew Max).
- Переключатель сброса данных системы отображения давления в шинах.
- Переключатель VCS OFF.
- Главный выключатель розетки.
- Переключатель системы круиз-контроля.
- Замок зажигания.
- Дополнительный дисплей.
- Система иммобилайзера/сигнальный индикатор противоугонной системы.
- Сигнальный индикатор вспомогательной системы при парковке.
Раздельные сиденья (вид А):
- Отверстие подогрева ветрового стекла.
- Дефлекторы приборной панели (боковые).
- Приборный щиток.
- Дефлекторы приборной панели (центральные).
- Перчаточные ящики.
- Кнопка блокировки открывания дверей.
- Переключатели электростеклоподъемников.
- Вспомогательные ящики.
- Адаптер A/V (автомобили, оснащенные аудиосистемой для задних сидений).
- Розетка.
- Задние дефлекторы.
- Задняя центральная консоль.
- Пепельница.
- Подстаканники.
- Рычаг селектора автоматической коробки передач.
- Регулятор подсветки приборной панели.
- Главный выключатель персонального/внутреннего освещения.
- Выключатель датчиков переворота встроенной шторки безопасности RSCA OFF.
- Выключатель подсветки багажного отделения.
- Рычаг отпирания капота.
- Педаль стояночного тормоза.
- Переключатель зеркала заднего вида.
- Кнопка блокировки электростеклоподъемников.
- Переключатель сохраненного положения сиденья.
Раздельные сиденья с ручным управлением кондиционером (вид В):
- Переключатели головного освещения, указателей поворотов и переднего противотуманного освещения.
- Переключатель стеклоочистителя и омывателя.
- Переключатель дополнительного дисплея.
- Переключатель вспомогательной системы при парковке.
- Переключатель световой аварийной сигнализации.
- Аудиосистема или навигационная система с аудиосистемой. (Для получения подробной информации о работе навигационной системы обратитесь к отдельному руководству по эксплуатации навигационной системы.)
- Элементы управления кондиционером.
- Подогрев внешних зеркал/антиобледенитель ветрового стекла/подогрев заднего окна.
- Напоминающий сигнал о непристегнутом ремне безопасности водительского сиденья.
- Сигнальный индикатор включенной/отключенной подушки переднего пассажирского сиденья.
- Выключатель подушки безопасности переднего пассажирского сиденья.
- Розетка.
- Гнездо для подключения дополнительного оборудования.
- Прикуриватель.
- Переключатель TOW/HAUL.
- Кнопка подключения переднего моста (автомобили, оснащенные подключаемым полным приводом).
- Переключатель сервопривода окна двери багажного отделения (модели Crew Max).
- Переключатель сброса данных системы отображения давления в шинах.
- Переключатель VCS OFF.
- Главный выключатель розетки.
- Переключатель системы круиз-контроля.
- Замок зажигания.
- Дополнительный дисплей.
- Система иммобилайзера/сигнальный индикатор противоугонной системы.
- Сигнальный индикатор вспомогательной системы при парковке.
Раздельные сиденья с автоматическим управлением кондиционером (вид В):
- Переключатели головного освещения, указателей поворотов и переднего противотуманного освещения.
- Переключатель стеклоочистителя и омывателя.
- Переключатель дополнительного дисплея.
- Переключатель вспомогательной системы при парковке.
- Переключатель световой аварийной сигнализации.
- Аудиосистема или навигационная система с аудиосистемой (Для получения подробной информации о работе навигационной системы обратитесь к отдельному руководству по эксплуатации навигационной системы).
- Подогрев внешних зеркал/антиобледенитель ветрового стекла/подогрев заднего окна.
- Напоминающий сигнал о непристегнутом ремне безопасности водительского сиденья.
- Сигнальный индикатор включения/отключения подушки безопасности переднего пассажирского сиденья.
- Регулятор подогрева сидений.
- Элементы управления кондиционером.
- Розетка.
- Гнездо для подключения дополнительного оборудования.
- Прикуриватель.
- Переключатель TOW/HAUL.
- Кнопка подключения переднего моста (автомобили, оснащенные подключаемым полным приводом).
- Переключатель сервопривода окна двери багажного отделения (модели Crew Max).
- Переключатель сброса данных системы отображения давления в шинах.
- Переключатель VCS OFF.
- Главный выключатель розетки.
- Переключатель системы круиз-контроля.
- Замок зажигания.
- Дополнительный дисплей.
- Система иммобилайзера/сигнальный индикатор противоугонной системы.
- Сигнальный индикатор вспомогательной системы при парковке.
Органы управления на рулевом колесе
Багажное отделение
-
Contents
-
Table of Contents
-
Bookmarks
Quick Links
Pictorial index
For safety
and security
Vehicle status
information and
indicators
Before driving
Driving
Interior features
Maintenance
and care
When trouble
arises
Vehicle
specifications
For owners
Index
Owners Manual_USA_M0C029_en
Search by illustration
Make sure to read through them
(Main topics: Child seat, theft deterrent system)
Reading driving-related information
(Main topics: Meters, multi-information display)
Opening and closing the doors and windows,
adjustment before driving
(Main topics: Keys, doors, seats)
Operations and advice which are necessary for
driving
(Main topics: Starting engine, refueling)
Usage of the interior features
(Main topics: Air conditioner, storage features)
Caring for your vehicle and maintenance
procedures
(Main topics: Interior and exterior, light bulbs)
What to do in case of malfunction and emergency
(Main topics: Battery discharge, flat tire)
Vehicle specifications, customizable features
(Main topics: Fuel, oil, tire inflation pressure)
Reporting safety defects for U.S. owners, seat belt
and SRS airbag instructions for Canadian owners
Search by symptom
Search alphabetically
1
2
3
4
5
6
7
8
9
