Разберем способы адаптации дроссельной заслонки без специальных средств в гаражных условиях, проверенные на многих моделях авто – все довольные.

Добрый день, дорогие друзья. Продолжаем разбираться с дроссельной заслонкой . В прошлый раз мы научились самостоятельно проверять датчик положения дросселя , сегодня посмотрим, как самостоятельно адаптировать ДЗ. Рассмотрим два способа, первый может не сработать на некоторых автомобилях, второй дает почти 100% результат. Большинство автовладельцев смогли такими методами решить проблемы с дросселем.

Необходимость адаптации возникает в таких случаях:

Были случаи, когда после длительного простоя или наступления холодов двигатель не хотел нормально заводиться или работать на холостых. То есть, буквально первая ночь морозов, а утром автомобиль не хочет нормально работать. Если нет у вас специального диагностического оборудования и программного обеспечения, то можно провести адаптацию самостоятельно.

На СТО данная услуга будет стоить от 700 до 1000 рублей, в зависимости от марки автомобиля.

Способ № 1 – танцы с бубном, аккумулятором и зажиганием

Прогреваем двигатель до рабочей температуры. Обычно достаточно 80-90 градусов и глушим мотор.

Отключаем АКБ, снимаем с него клемму . Это необходимо для обнуления параметров в блоке управления. По-простому – сбросить к заводским настройкам ЭБУ. Это позволит заново блоку передать значения заслонки в закрытом положении.

Ждем пять минут . Этого достаточно, чтобы блок управления полностью обесточился. Подкидываем клемму на аккумулятор. Не забываем затянуть её, чтобы был лучший контакт.

Включаем зажигание и ждем 30-40 секунд , ничего не трогая и не нажимая. В это время возможно услышите жужжание под капотом. Это адаптируется дроссель, моторчик двигает заслонку, определяя её положение и записывая данный в ЭБУ. Это характерно только для электрических и электромеханических ДЗ.

Выключаем зажигание и ждем 15 секунд . Спустя это время включаем зажигание, ждем, когда погаснут на приборной панели все индикаторы и заводим автомобиль. Проверяем работу двигателя на холостом ходу, обороты должны быть в норме.

Он может не сработать на автомобилях: Ауди с мотором ADR 1,8 литров, Opel Corsa, Octavia Tour 1,6 мотор akl, Гольф 4 поколения, Audi A4 ADL кузов B5. Все автомобили с энергонезависимой памятью, которую невозможно обнулить снятием клеммы с АКБ. Если у вас не получилось обучить таким методом, напишите в комментариях свою модель автомобиля.

Способ №2 – Танцы без бубна, но с педалью и зажиганием

Калибровку дроссельной заслонки можно разделить на три этапа:

1. Обучение с отпущенной педалью газа;
2. С полностью закрытым дросселем;
3. Подача воздуха на холостом ходу.

Первым делом прогреваем двигатель автомобиля до рабочей температуры . Глушим мотор и ждем 10 секунд.

Этап первый

Убеждаемся, что педаль акселератора отпущена, на неё ничего не давит. Включаем зажигание на 2 секунды и выключаем его.

Решено. Дросельная заслонка. Решено.

Доброго дня суток форумчане!
Вчера с машиной случился какой-то глюк. Ехал и бац движок затроил, запердел, на педаль газа не реагирует, машина ехала на холостых с рывками. Придя домой, на следующий день, подключил Ваг-Ком чтобы посмотреть ошибки. Двигатель ругался на ДЗ. Снял ДЗ, разобрал, прочистил, промыл(было куча масла в электронной части) было обнаружено что наполовину сожрало один зубец полукруглой шестерни и когда пытаешься рукой толкнуть то ощущается какой то небольшой клин, но в целом все крутится все работает, собрал, поставил. Машина как вела себя до разборки ДЗ так и проолжает тупить. Свечи чёрные, залитые. Помогите кто чем может, куда копать, что делать. Кстати когда машина начинает тупить, то загорается EPC и значок ASR на приборке, также иногда начинает моргать ДЖЕККИ-ЧАН.

Визуализация работы двигателя

Версия VAG-COM: Релиз 311.2-N

Номер Контроллера: 4B0 906 018 DA
Компонент и/или версия: 1.8L R4/5VT G 0003
Программный код: 0016551
Код Сервисцентра: WSC 00028
6 Найдены неисправности:
17967 — Блок дроссельной заслонки-J338: ошибка базовой установки
P1559 — 008 — Неправдоподобный Сигнал — Спорадическая
17972 — Блок дроссельной заслонки-J338: недостаточное напряжение при вып. базовой установки
P1564 — 002 — Превышен нижний предел — Спорадическая
17953 — Управление дроссельной заслонкой: сбой в работе
P1545 — 002 — Превышен нижний предел — Спорадическая
17953 — Управление дроссельной заслонкой: сбой в работе
P1545 — 008 — Неправдоподобный Сигнал — Спорадическая
17976 — Блок дроссельной заслонки-J338: механическое повреждение
P1568 — 001 — Превышен верхний предел — Спорадическая
17976 — Блок дроссельной заслонки-J338: механическое повреждение
P1568 — 001 — Превышен верхний предел — Спорадическая

Попробуй поменять топливо. Набери в канистру и с нее запустись. Если изменения появятся то.

Тапливо скорее всего не влияет на сие проишеествие, так как на ГБО точно также машина себя ведёт. Сегодня дал её хорошо по частному сектору вроде пока едет, щас жену повезу на работу гляну еще.

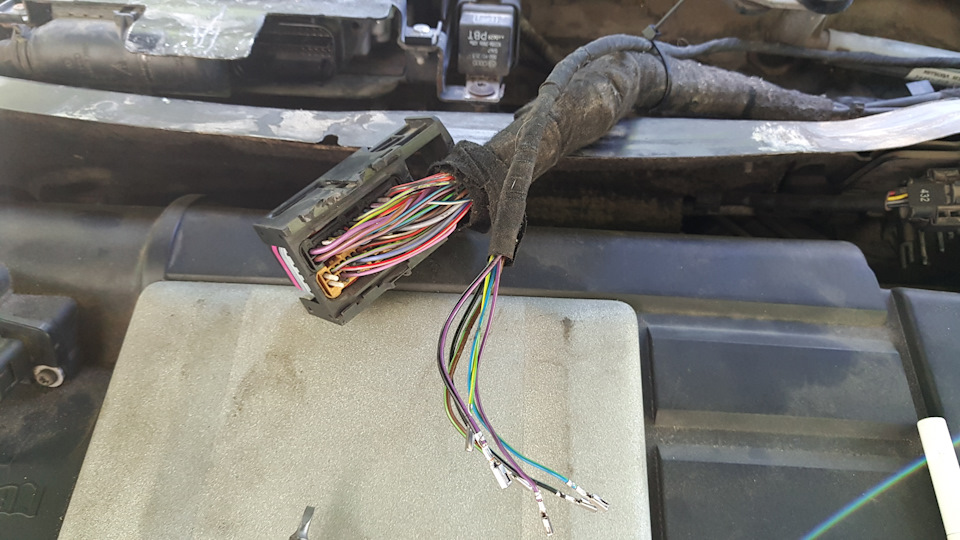

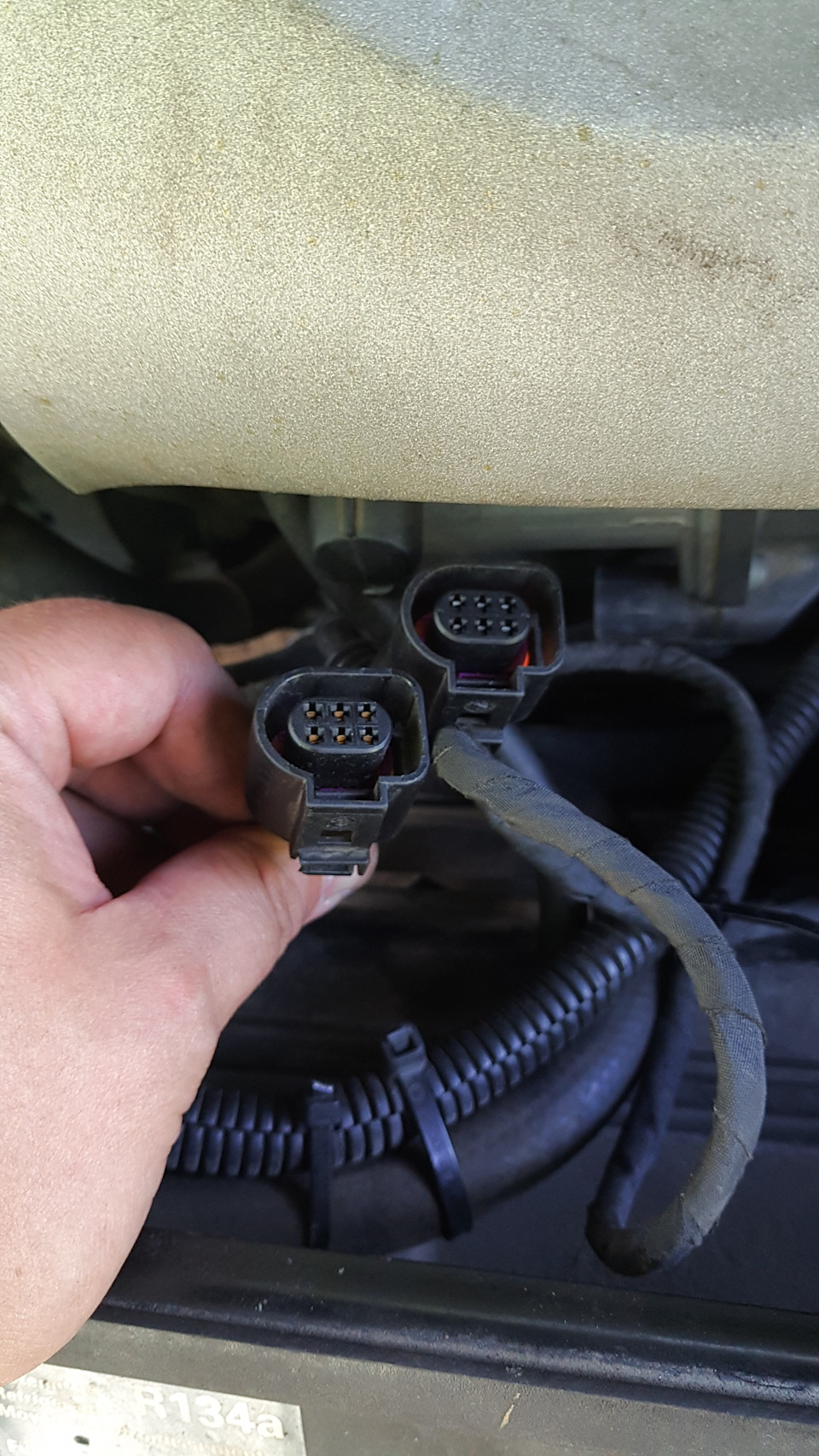

Возможно причина в проводке к ДЗ. Проверь разъём и провода под резинкой на нём.
Адаптацию делать пробовал на прогретом моторе?

Возможно причина в проводке к ДЗ. Проверь разъём и провода под резинкой на нём.
Адаптацию делать пробовал на прогретом моторе?

Пробовал, пишет ошибка. В блоке висит ошибка по ДЗ. В заслонке на полукруглой шестерне нет одного зуба при этом заслонка не до конца закрыта, наблюдается просвет 3мм. Машина то работает нормально, то нет, прям бес как будто где сидит

я сегодня свою заслонку снял у меня тоже просвет есть в закрытом положении посмотри по схеме может масса где отвалилась , и я бы глянул в параметрах как открывается

Разборки есть, но у них надо ее купить тысяч за 3ру. Так они не дают попробовать. Кстати щас на горячую все в порядке работает, ошибки все погасли. Заводится норм. Кстать вот сейчас только вспомнил пару дней назад уменьшил зазор на свечах до 0,8мм. но машина после этого день отъездила нормально, проблема выявилась чеоез 1,5 дня. Я уже все передумал. Недавно менял датчик АБС и впаивал в приборку диоды на абс и аср, на аср впаял не родной может из за этого быть?

Разборки есть, но у них надо ее купить тысяч за 3ру. Так они не дают попробовать. Кстати щас на горячую все в порядке работает, ошибки все погасли. Заводится норм. Кстать вот сейчас только вспомнил пару дней назад уменьшил зазор на свечах до 0,8мм. но машина после этого день отъездила нормально, проблема выявилась чеоез 1,5 дня. Я уже все передумал. Недавно менял датчик АБС и впаивал в приборку диоды на абс и аср, на аср впаял не родной может из за этого быть?

Сегодня обнаружил новое явление, при легком нажатии на газ в пределах от холостых до 900-1000 оборотов вываливается данная ошибка, загорается сразу ЕПЦ и треугольник АСР. Убирается данное явление после глушения двигателя, и включении зажигания. Первый раз после остановки включаешь зажигание ЕПЦ не тухнит, выкл-вкл и вуаля, можно заводить и ехать. Может ли отсутствующий зуб на шестерне так себя проявлять?

Хотя мне ни фига не понятно каким боком к заслонке относится ASR, но появляются в одно время.

Просто ради интереса отключи тот самый датчик ABS и посмотри на поведение дроссельной заслонки.

Может прошлый владелец неспроста датчик отрубил и лампочки «погасил»?

B5 Variant 1.6 AHL DHE->DCN 1997 Clima, фильтр гур, могу одолжить ключ для пластиковой гайки бензонасоса.

Просто ради интереса отключи тот самый датчик ABS и посмотри на поведение дроссельной заслонки.

Может прошлый владелец неспроста датчик отрубил и лампочки «погасил»?

Доброго дня суток. Спасибо за видео. Проблема в другом у меня. Абс и аср у меня работают штатно, тупит дросельная заслонка. При появлении тупняка у меня начинает колбасить двигатель но при этом загарается лампа епц и треуголиник аср. При этом абс и аср остаются рабочими не смотря на горящую пиктограму аср, а вот машина ехать отказывается, тупая реакция на педаль газа, иногда и ваще не реагирует, просто обороты плывут, то поднимуться самостоятельно, то снизяться до уровня меньше холостых что аш двигло пытается выпрыгнуть из под копота

отсутствует часть зуба в положении холостой ход. Чтоб вошло в зацепление надо или прикрыть заслонку или наоборот приоткрыть.

B5 Variant 1.6 AHL DHE->DCN 1997 Clima, фильтр гур, могу одолжить ключ для пластиковой гайки бензонасоса.

отсутствует часть зуба в положении холостой ход. Чтоб вошло в зацепление надо или прикрыть заслонку или наоборот приоткрыть.

Что-то шестеренка со сломанным зубом находится примерно на 30% своего хода.
Ты посмотри угол ДЗ в зависимости от угла нажатия педали:
.
54,0,Регулирование оборотов
54,1,Обороты двигателя,740-6800 об/мин
54,2,Режим работы: Холостой ход/Частичн. нагр./Обогащение/Полная нагрузка
54,3,Педаль акселератора G79,0-100 %
54,4,Угол откр.дросс.заслонки G187,0-100 %
.
Не правильно установленный зазор в свечах сказывается на работе ДВС.
И в твоем пассате ЭБУД, прибрка, АКПП, АБС взаимодействуют и могут оказывать влияние между собой. Потому надо смотреть ошибки по этим всем ЭБУ. Не смотреть отдельно по ДЗ.

Passat B5, 1998, МКПП,AHL С УВАЖЕНИМ, ВАСИЛИЙ.Добавить подпись- КАБИНЕТ-МОИ НАСТРОЙКИ-РЕДАКТИРОВАТЬ ПОДПИСЬ.

если будет время то можно заморочиться, снять патрубок с ДЗ и включить адаптацию и наглядно посмотреть что там с ней творится.

Сломан зуб- меняй шестерню, если найдешь её.
Либо меняй заслонку.
Больше ничто не поможет. Пройдено.

При появлении тупняка у меня начинает колбасить двигатель но при этом загарается лампа епц и треуголиник аср. При этом абс и аср остаются рабочими не смотря на горящую пиктограму аср, а вот машина ехать отказывается, тупая реакция на педаль газа, иногда и ваще не реагирует

Тупняк появляется потому, что нарушается базовая установка заслонки. То есть ЭСУД не знает от какой печки «танцевать»- в каком положении заслонка в каждый момент времени.
Ведь если не задана точка отсчета, то и сосчитать правильно не возможно.

Лампы неисправностей АСР и ЕСП загораются по той- же причине.
Эти вспомогательные системы работают по принципу дозирования крутящего момента двигателя. А дозируют они его через ЭСУД и заслонку. А у заслонки выпала базовая установка и ЭСУД не в курсе в каком она положении. Стало быть регулирование крутящего момента системам не доступно.
Вот и загораются лампочки.

при сомостоятельно возгорании лампы «Asr» у меня машина в букс не уходит, а вот При условии что я сам его выключаю, тыгды буксует.

Дед, там не на 30гоадусах, там изображено положение заслонки «полностью закрыто» но остается просвет около 1мм, так вот чтоб вторая шестерня вошла в зацепление с первой необходимо было чуть чуть приоткрыть фланец заслончатый и тогда ход нормальный, но электроника бунтует.

Сегодня за час-полтора востановил старую шестерню. Делал сам. Спилил надфилем два самых плохих зуба, сделал небольшие пропилы для увеличения адгезии в местах хде были расположены зубья, залил к херам холодной сваркой, и изготовил новые зубья. Результат, адаптация в норме. Но смущает угол в 13° на холостом ходу, так же увеличился расход на ХХ был 0,9-1 стал 2-2,3. Заслонка адаптацию проходит хорошо с Ваг комом. Может быть из за ругани на потерю давления между ДЗ и турбой? Ошибка такая возникает постоянно, перерыл все, все ОК, а ошибка загооается сразу как сбросиш.

в 3й группе смотри % открытия, а 13 это вроде норм. по ошибке дыра, патрубок не одел или что похожее. опресовка покажет

Дед, там не на 30гоадусах, там изображено положение заслонки «полностью закрыто» но остается просвет около 1мм, так вот чтоб вторая шестерня вошла в зацепление с первой необходимо было чуть чуть приоткрыть фланец заслончатый и тогда ход нормальный, но электроника бунтует.

И будет бунтовать. Она не может занять положение полностью закрыто. И судя по фото, если это положение закрыто, она не займет положение полностью открыто. Потому что ДЗ не сможет повернуться на 90*. Мне так кажется, когда смотрю на фото.

Угол 13* или 13% .
В ЛБЛ на ХХ 0.2 — 4%
3,3,Угол открытия ДЗ: 0.2.. 4.0%

В ЛБЛ несколько групп по ДЗ. В том числе значения потенциометров на педали и на ДЗ. Надо по всем этим группам смотреть. Не читать, а смотреть.
Ты посмотрел диапазон изменения угла открытия ДЗ в группе 54 .

Как вообще управляется ДЗ. Если не принимать во внимание процедуру стабилизации ХХ, на педали газа стоит потенциометр и на ДЗ стоит потенциометр. Когда нажимается педаль, изменяется сопротивление ее потенциометра. ЭБУД включает электородигатель в ДЗ, который поворачивает ДЗ до тех пор, когда сопротивление потенциометра ДЗ будет соответствовать сопротивлению на педали.

Может у тебя положение пятака ДЗ не соответствует сопротивлению своего потенциометра для угла поворота 0%. Например кто-то неправильно собрал ДЗ и потом руками пытался задавить ДЗ, а электродвигатель сопротивлялся и сломался зуб.
Проверяй что показывает ВАГ во всех группах, где есть что-то по ДЗ, потенциометрам ДЗ и педали газа. Выкладывай здесь. Тогда будет понятней что случилось.

Passat B5, 1998, МКПП,AHL С УВАЖЕНИМ, ВАСИЛИЙ.Добавить подпись- КАБИНЕТ-МОИ НАСТРОЙКИ-РЕДАКТИРОВАТЬ ПОДПИСЬ.

Сегодня заказал новый дроссель фирмы Bosch 0280750009 Вместо VAG 06B133062M цена 11500 и 19800RU соответственно(Экзист). Завтра к вечеру обещали привезти, буду ставить. Старый дроссель пришел в негодность, как ни как на машине 291000км. Как писал выше зуб шестерни востановил с помощью холодной сварки, крутиться идеально, но выявилась проблема с патенциометром ДЗ, пришли в негодность резестивные дорожки и грабли в процессе ремонта погнул.

И будет бунтовать. Она не может занять положение полностью закрыто. И судя по фото, если это положение закрыто, она не займет положение полностью открыто. Потому что ДЗ не сможет повернуться на 90*. Мне так кажется, когда смотрю на фото.

Угол 13* или 13% .
В ЛБЛ на ХХ 0.2 — 4%
3,3,Угол открытия ДЗ: 0.2.. 4.0%

В ЛБЛ несколько групп по ДЗ. В том числе значения потенциометров на педали и на ДЗ. Надо по всем этим группам смотреть. Не читать, а смотреть.
Ты посмотрел диапазон изменения угла открытия ДЗ в группе 54 .

Как вообще управляется ДЗ. Если не принимать во внимание процедуру стабилизации ХХ, на педали газа стоит потенциометр и на ДЗ стоит потенциометр. Когда нажимается педаль, изменяется сопротивление ее потенциометра. ЭБУД включает электородигатель в ДЗ, который поворачивает ДЗ до тех пор, когда сопротивление потенциометра ДЗ будет соответствовать сопротивлению на педали.

Может у тебя положение пятака ДЗ не соответствует сопротивлению своего потенциометра для угла поворота 0%. Например кто-то неправильно собрал ДЗ и потом руками пытался задавить ДЗ, а электродвигатель сопротивлялся и сломался зуб.
Проверяй что показывает ВАГ во всех группах, где есть что-то по ДЗ, потенциометрам ДЗ и педали газа. Выкладывай здесь. Тогда будет понятней что случилось.

Смотрел 54 группу, при нажатии на педаль газа изменяются данные в одном поле около 13 а в другом поле что то около 87 при полностью нажатой педали показания плавно меняются местами, т.е. там где было 87 становится 13.

Ошибки по дросселю, прошу советов

Приветствую, возникают ниже приведенные ошибки, причем возникают в то время когда пробую запустить холодный двигатель — машина троит плавают обороты, удаление — не всегда помогает, т.е. когда с раза 5 бывает удаляются. Хронология развития событий: после работы поехал домой, запустил машину ее колбасит, доехал до дома почитал ошибки были пропуски и эти две (которые ниже), сбросил ошибки и завел — ровно заработала. В следующий раз когда такие ошибки вылезли — подергал фишку дз, снял фишку дмрв завел — работает ровно, поставил фишку сбросил ошибки и ездил неделю. Без проблем запускалась. В последние два дня ошибки вылезли, подумал опять фишка дмрв, проделал все тоже что и в прошлый раз — не помогло. Выключил зажигание — постоял покурил, после попробовал сбросить ошибки — все ушло, ездил до вечера, утром уехал на работу — проблем не было. Хотел на обеде запустить и проверить еще раз — проблема повторилась — все выше описаные действия проводил, даже покурил — не помогло. И если ошибки ушли, то в течении всего времени пока передвигаюсь на прогретом автомобиле, по ЭБУД не одной ошибки не возникает, спокойно запускается. Подскажите в какую сторону смотреть? Проверить электрическую часть заслонки? Поиск ссылается проводку, мозги, но там немного другой букет ошибок. Причем когда такие ошибки возникают загорается значек asr, т.е. двигатель даже не завожу а по дросселю уже ошибки

Версия VAG-COM: Релиз 311.2-N

Номер Контроллера: 4B0 906 018 CL
Компонент и/или версия: 1.8L R4/5VT G 0001
Программный код: 16551
Код Сервисцентра: WSC 00028
Доп. информация: WVWPD63B61P211358 VWZ7Z0A3505194
2 Найдены неисправности:
17966 — Электропривод дроссельной заслонки-G186: сбой в электрической цепи
P1558 — 35-00 — —
17987 — Блок дроссельной заслонки-J338: не начата адаптация
P1579 — 35-00 — —

даже если проверишь, и узнаешь вышедший из строя потенциометр дросселя — ничего с ним не сделаешь. Хитро**ые производители обезопасили себя от вмешательство в данный узел: все шестеренки заварены/завальцованы.
скатайся на разборку и возьми дроссель рабочий — станет легче

VW Pas B5 1.6l AHL MT `98 _[3B23C5]
WVWZZZ3BZXP079831

Ошибки по дросселю, и постоянный уход в аварийный режим, горит ESP

Всем привет, имею пассат 2.0 tfsi 09 год, двигатель CTTA. Купил пару лет назад, и заметил что дроссель новый и впускной коллектор. За время пользования , стали появляться ошибки по коллектору и дросселю. Виной первой был задний сальник, а со второй решился вопрос замены разъема на дроссель, так как заметил что если раз в тысячу разъем снять- поставить, ошибки и вовсе нет. после того как поменяли это все радовался и ездил, пока не помыл двигатель. После помывки сгорел дроссель в месте с педалью( все поменял и ездил все зиму, как все вернулось , ошибки по дросселю, и аварийный режим. Купил бу дроссель , поставил , пару дней поездил, и та же песня(. на днях купил новый дроссель, поездил 3 дня, и все опять тоже самое( Может у кого было такое. Может педаль попробовать дернуть, она бу. как то не хочется мозги менять(

Tuesday,07,June,2016,07:19:14:10463
ВАСЯ Версия: диагност 12.12.0R

Адрес 01: Электроника двигателя Label: 06J-906-026-CCT.clb
Номер блока управления: 06J 906 026 AG HW: 06J 906 026 AF
Компонент и/или версия: MED17.5 TFSI 2,0 4061
Кодировка: 0404010A19070160
Код мастерской: WSC 05314 000 00000
VCID: 6FE62FA57EB5D3667D9-803A
4 Найдены неисправности:

000289 — Потенциометр дроссельной заслонки-G69, недостоверный сигнал
P0121 — 000 — — Непостоянно
Стоп-кадр:
Статус неисправности: 00100000
Приоритет неисправности: 0
Частота появления ошибки: 8
Индекс забывания: 255
Пробег: 175565 km
Отсчет времени: 0
Дата: 2001.14.10
Время: 13:40:33

Стоп-кадр:
Об/мин: 1589 /min
Нагрузка: 33.7 %
Скорость: 61.0 km/h
Температура: 96.0°C
Температура: 33.0°C
Абс.давл-е: 1000.0 mbar
Напряжение: 13.335 V

000290 — Потенциометр дроссельной заслонки-G69
P0122 — 000 — слишком низкий уровень сигнала — Индикатор неисправности ВКЛ
Стоп-кадр:
Статус неисправности: 11100000
Приоритет неисправности: 0
Частота появления ошибки: 18
Индекс забывания: 255
Пробег: 175226 km
Отсчет времени: 0
Дата: 2001.14.07
Время: 21:38:18

Стоп-кадр:
Об/мин: 817 /min
Нагрузка: 54.9 %
Скорость: 0.0 km/h
Температура: 65.0°C
Температура: 48.0°C
Абс.давл-е: 1010.0 mbar
Напряжение: 13.081 V

000545 — Датчик угла поворота 2 привода дроссельной заслонки-G188
P0221 — 000 — недостоверный сигнал — Непостоянно
Стоп-кадр:
Статус неисправности: 00100000
Приоритет неисправности: 0
Частота появления ошибки: 2
Индекс забывания: 255
Пробег: 175453 km
Отсчет времени: 0
Дата: 2001.14.09
Время: 22:36:17

Стоп-кадр:
Об/мин: 2388 /min
Нагрузка: 34.5 %
Скорость: 0.0 km/h
Температура: 96.0°C
Температура: 68.0°C
Абс.давл-е: 1000.0 mbar
Напряжение: 13.081 V

000546 — Датчик угла поворота 2 привода дроссельной заслонки-G188
P0222 — 000 — слишком низкий уровень сигна — Непостоянно
Стоп-кадр:
Статус неисправности: 00100000
Приоритет неисправности: 0
Частота появления ошибки: 1
Индекс забывания: 255
Отсчет времени: 0
Дата: 2047.15.31
Время: 31:63:63

Стоп-кадр:
Об/мин: 0 /min
Нагрузка: 0.0 %
Скорость: 0.0 km/h
Температура: 37.0°C
Температура: 42.0°C
Абс.давл-е: 1000.0 mbar
Напряжение: 11.684 V
