Панель оператора для ПЧ Siemens

В процессе эксплуатации преобразователя частоты (ПЧ) рано или поздно возникают проблемы, связанные с его корректной работой. Ошибки и сбои могут происходить как при включении (настройке) частотника, так и при его эксплуатации.

При возникновении большинства ошибок преобразователь прекращает работу. Реакцию на некоторые ошибки можно программировать. Например, при возникновении сбоя ПЧ может останавливаться либо продолжать работать, выдав сообщение о неисправности. В некоторых частотных преобразователях существует так называемый «пожарный режим», когда ПЧ работает, несмотря на проблемы, вплоть до поломки и возгорания.

Для начала рассмотрим типичные сообщения об авариях и ошибках ПЧ, которые отображаются на экране пользователя. Отметим, что большинство этих сообщений передаются по каналу связи (если он присутствует) в контроллер и соответствующим образом обрабатываются.

1. Перегрузка по току

Код на дисплее: OC (Over Current). Это сообщение говорит о том, что выходной ток преобразователя частоты превысил допустимое значение. Если данная ошибка появилась при первом пуске ПЧ, необходимо проверить соответствие номинального тока частотника номинальному и реальному току двигателя – возможно, произошло замыкание внутри двигателя. В некоторых типах ПЧ перегрузка OC может разделяться на 3 разных ошибки – перегрузка по току при разгоне, при торможении, при работе на постоянной скорости.

2. Перегрузка

Код на дисплее: OL (Over Load). Данное сообщение связано с предыдущим и в некоторой степени дублирует его. Сообщение OL может высвечиваться из-за срабатывания внутренней электронной тепловой защиты двигателя, либо из-за превышения механической нагрузки на двигатель (превышения момента). Уровень перегрузки устанавливается при настройке частотного преобразователя, причем задаются как уровень тока (в амперах или процентах), так и время реакции в секундах.

3. Превышение напряжения

Код на дисплее: OV (Over Voltage). Это сообщение появляется, когда напряжение на звене постоянного тока превышает допустимый порог. В первую очередь данная ошибка возникает во время торможения, когда электродвигатель входит в режим генерации электроэнергии. Эту проблему можно решить несколькими способами – увеличить время торможения, применить тормозной резистор, отключить торможение (остановка двигателя на свободном выбеге), поднять предельный уровень ограничения перенапряжения при наличии соответствующей возможности.

4. Низкое напряжение

Код на дисплее: LV (Low Voltage). Данное сообщение может появиться, когда напряжение на звене постоянного тока падает ниже установленного порога. Возможные причины: пониженное напряжение в сети, пропадание одной из фаз. К слову, частотный преобразователь может продолжать работать без одной или даже двух фаз, если подключенный двигатель допускает работу на пониженной мощности и отключено обнаружение пропадания фазы.

5. Перегрев ПЧ

Код на дисплее: OH (Over Heat). Это сообщение говорит о том, что температура ПЧ слишком высока. В первую очередь следует проверить исправность внутренних вентиляторов преобразователя и прочистить его сжатым воздухом. Также необходимо проверить отвод тепла от ПЧ, температуру и циркуляцию воздуха внутри электрошкафа. Возможно, потребуется установить дополнительное охлаждение или уменьшить нагрузку.

Мы перечислили лишь основные сообщения о неисправностях. Их число может доходить до нескольких десятков, что позволяет точнее настраивать работу преобразователя и диагностировать неисправности. В различных моделях ПЧ эти сообщения могут индицироваться по-разному, например, в частотнике ProStar PR6000 они выглядят как Er01, Er02, и т.д., но смысл имеют аналогичный.

При ряде неисправностей преобразователей частоты сообщения на экране не выводятся. В основном, это связано с проблемами питания или с фатальными сбоями в работе ПЧ. Кроме того, если существуют проблемы с первоначальным запуском, то есть вероятность ошибки в подключении цепей управления (запуска). Рассмотрим подробнее такие неисправности.

6. Двигатель не запускается

Шаг 1. Проверяем подключение питания и электродвигателя. Шаг 2. Проверяем цепи запуска. В некоторых моделях ПЧ для запуска двигателя необходимо активировать более одного входа, например, «Пуск» и «Вперед», а также вход разрешения работы. Шаг 3. Проверяем способ задания частоты. Проще всего активировать и задать скорость вращения в панели управления, а затем, после устранения проблем, переключиться на задание скорости с внешнего источника.

7. Двигатель вращается в неправильном направлении

Чаще всего в приводах используется «правое» вращение двигателя. Изменить направление вращения можно двумя способами.

Аппаратный способ. Необходимо поменять любые две фазы питания двигателя на выходе ПЧ.
Программный способ. Необходимо изменить направление вращения в соответствующем меню («Forward/Reverse»).

8. Двигатель не вращается с нужной скоростью

Причиной может быть неверное задание частоты, либо слишком большая нагрузка на двигатель (при неправильной уставке защиты). Также существует вероятность неверной установки значений верхней и нижней границ выходной частоты.

9. Проблемы с разгоном и торможением

Если двигатель слишком медленно разгоняется, и время разгона существенно превышает установленное, есть вероятность, что срабатывает функция токоограничения при разгоне. Если же двигатель слишком долго тормозит, то необходимо проверить в меню преобразователя настройки такого параметра, как ограничение перенапряжения, и убедиться в правильности подключения тормозного резистора.

10. Слишком большой ток и температура двигателя

Перегрев электродвигателя является следствием чрезмерной нагрузки на его валу. Следует принять меры по защите двигателя и частотного преобразователя путем настройки соответствующих параметров через меню.

В общем случае при возникновении неисправностей в работе преобразователя частоты следует обратить внимание на температуру двигателя и сообщения на экране, а также обратиться к руководству по эксплуатации.

Другие полезные материалы:
Выбор преобразователя частоты
Назначение сетевых и моторных дросселей
Использование тормозных резисторов с ПЧ

Современные частотные преобразователи совмещают функции управления и защиты электродвигателя. При ненормальных режимах работы, авариях, преобразователь:

Экстренно отключает электродвигатель (торможение осуществляется выбегом).
Плавно тормозит привод.
Запрещает запуск двигателя.

При этом сообщение с кодом неисправности выводится на дисплей устройства и фиксируется в запоминающем устройстве. При наличии комплексной системы автоматизации и телемеханики, аварийный сигнал подается на удаленный пункт управления и центральный процессор.

Причинами остановки электродвигателя могут быть:

Поломки преобразователя частоты.
Неисправности электропривода или оборудования.
Аварии в сети.

Большинство частотных преобразователей имеют функцию самодиагностики, которая позволяет определить причину аварийной остановки. Ошибки разделяются на внутренние и внешние. Последние связаны с неисправностями двигателя, авариями сети. Внутренние ошибки говорят о неисправностях преобразователя или неправильных настройках.

Типовые неисправности

Перегрев

При повышении температуры частотного преобразователя выше допустимого значения, на дисплей устройства выводится сообщение OH (Over Heat) или цифровой код ошибки. Перегрев может быть связан с ошибками монтажа, неисправностями встроенного или внешнего вентилятора, неправильным выбором мощности.

При появлении такого сообщения необходимо выяснить причины, даже если перегрев не привел к остановке привода. Конденсатор в звене постоянного тока, силовые транзисторы чувствительны к повышению температуры. Перегрев приводит к пробою элементов преобразователя.

Прежде необходимо проверить правильность выбора по мощности. Если ток нагрузки превышает допустимые значение выходного тока преобразователя, частотник необходимо заменить на более мощный.

Также нужно проверить состояние внутренних вентиляторов охлаждения. При необходимости сделать их чистку или замену. При размещении преобразователя в шкафу управления, нужно обеспечить достаточное охлаждение преобразователя. Проблема решается установкой дополнительного вентилятора или переносом частотного преобразователя в место с достаточной циркуляцией воздуха.

Низкое напряжение

При снижении напряжения на входе преобразователя или в звене постоянного тока, на дисплее появляется сообщение LV (Low Voltage). Причинами могут быть:

Пуск мощного оборудования, подключенного к одной линии с частотно-регулируемым приводом.
Обрыв фазы на входе.
Неправильное подключение.
Поломки устройств, включенных в цепь перед частотным преобразователем.

При провале напряжения, вызванного включением мощного электрооборудования, требуется подключить привод, регулируемый преобразователем, к другой линии. Также нужно проверить правильность подключения, напряжение на всех фазах, при необходимости устранить обрыв. При ослаблении контактов силовой цепи, необходимо зачистить контактные группы и подтянуть винтовые клеммы. Для выявления неисправностей дополнительных устройств необходимо измерить напряжение до и после них. При наличии отклонений отремонтировать или заменить оборудование.

Превышение напряжения

Рост напряжения в звене постоянного тока обычно возникает при резком торможении электродвигателя. При этом на дисплей выводится цифровой код ошибки или сообщение OV (Over Voltage). Проблема решается увеличением времени торможения или подключением тормозного резистора. Такая ошибка может быть вызвана неисправностью узла измерения напряжения. В этом случае требуется диагностика и ремонт преобразователя.

Перегрузка

При превышении тока на выходе преобразователя, на дисплее высвечивается сообщение OC (Over Current) или OL (Over Load). Это может быть вызвано:

Замыканием в обмотках двигателя или в выходной цепи.
Превышением допустимой нагрузки на валу.
Перегрузкой при торможении или разгоне.

При этом необходима диагностика электродвигателя, изменение режима работы оборудования.

Важно!Коды ошибок дают приблизительную оценку неисправностей. При авариной остановке или запрете пуска требуется детальная диагностика.

Ошибки частотных преобразователей 2

Прежде всего необходимо проверить условия эксплуатации, исправность двигателя, датчиков и другого внешнего оборудования, проанализировать режимы работы электропривода.

Большинство проблем с частотно-регулируемым приводом можно решить устранением поломок внешних устройств, изменением настроек или обеспечением требуемых условий функционирования устройств.

При появлении сообщений о внутренних неисправностях нужен демонтаж, тестирование и ремонт преобразователя частоты.

Диагностика преобразователя частоты

Для диагностики и ремонта преобразователей частоты необходимо специальное оборудование:

Электродвигатель с требуемыми параметрами. Для тестирования преобразователя в фактических условиях эксплуатации необходим двигатель с нужными характеристиками.
Преобразователь напряжения 220, 380, 660 В, 50-60 Гц. Устройство нужно для электропитания преобразователя.
Многофункциональный электроизмерительный прибор. Устройство необходимо для определения параметров полупроводниковых элементов, прозвонки внутренних цепей преобразователя.
Источник дискретных и аналоговых сигналов. Оборудование нужно для тестирования блока управления и контроллера. Устройство имитирует сигналы с датчиков технологических параметров. В ходе диагностики таким оборудованием проверяют реакцию привода на управляющие сигналы.
Осциллограф. Прибор служит для тестирования параметров ШИМ-модулятора.

Диагностику выполняют в следующем порядке. В начале анализируют сообщения об ошибках в журнале событий. Это дает представление о возможных неисправностях.

Далее проверяют контактные соединения. Неплотный контакт проводников, неправильное подключение – наиболее вероятные причины запрета пуска или появления ошибок.

Затем тестируют программное обеспечение и корректность настроек. Производители поставляют пакет диагностических программ, позволяющих выявить ошибки ПО. Для этого их устанавливают на ПК, подключают к компьютеру преобразователь частоты.

При корректно работающих программах, отсутствии ошибок при подключении, преобразователь разбирают, прозванивают цепи, выполняют диагностику элементной базы силового и управляющего блока. Все выявленные неисправности устраняют. При необходимости чистят или заменяют внутренние вентиляторы охлаждения. Далее собирают устройство, тестируют его на холостом ходу без нагрузки. Затем подключают преобразователь к двигателю и генератору аналоговых и дискретных сигналов, проверяют ПЧ во всех режимах работы.

Для проведения диагностики и ремонта ПЧ требуется соответствующая квалификация, специализированное оборудование и программное обеспечение.

Если проблема не вызвана неправильным подключением, неполадками внешних устройств и двигателя, ошибками при монтаже, следует обратиться в сервисный центр производителя.

Неисправности преобразователя частоты. Распространённые поломки

Лёгкость эксплуатации и простота конструкции, позволило частотным преобразователям стать самыми распространёнными электротехническими устройствами в различных сферах жизнедеятельности человека. Однако поломки преобразователя частоты – не редкое явление. При их возникновении следует знать: в чём заключаются ошибки частотника, что к этому привело, и как эту проблему решить.

Распространённые виды неисправностей

Ввиду особенностей условий эксплуатации, выработанного ресурса и качества используемого инвертора, могут возникнуть различные неисправности.

Распознать их можно по дополнительным характеристикам подконтрольного устройства – электродвигателя. Лишь оценивая реакцию (либо её отсутствие), температуру, или параметры вращения подключённой электрической машины, можно констатировать факт неисправности частотного преобразователя.

Распространённые неполадки:

не вращается двигатель;

перегрев двигателя;

вращение двигателя с неизменной скоростью;

отсутствие восприятия частотником органов управления.

Причины поломок

Убедившись по реакции двигателя, что проблема именно в преобразователе, следующим верным шагом будет определение причин, вызвавших неполадку. Процесс диагностирования большинства неисправностей требует вскрытие защитного корпуса и частичной разборки инвертора.

Вероятные причины:

1. Скопление пыли. Значительное загрязнение пылью происходит преимущественно в сферах тяжёлой и пищевой промышленности (цементные заводы, камнеобрабатывающая отрасль, зерновые комбинаты). Это происходит из-за недостаточной конструктивной герметичности корпуса устройства или в результате его повреждения.

Осевшая пыль нарушает процесс охлаждения. В результате происходит перегрев и сокращение срока службы частотника. Токопроводящая пыль может вызвать пробой изоляции. Замыкание управляющей платы, способно спровоцировать ошибки частотного преобразователя.

2. Масляные загрязнения и эрозия. Машинное и трансформаторное масло способно причинить серьёзный ущерб преобразователю. Попавшее на электронные детали и управляющие платы инвертора масло, со временем разрушает отдельные элементы, что может привести к возгоранию и взрыву агрегата.

Самый верный способ продлить эксплуатационный ресурс устройства, это установка специального защитного корпуса. Он предотвратит попадание горюче-смазочных материалов внутрь конструкции.

3. Нарушение правил монтажа. В процессе установки и подключения преобразователя, часто встречаются следующие упущения:

— толщина сечения монтажного провода или жил кабеля менее допустимых значений;

— неправильное подключение электропроводки;

— наличие плохого электрического контакта в месте подсоединения клемм и проводов;

— нарушение изоляции жил кабеля или монтажных проводов (появляется возможность касания оголённых проводов о корпус устройства).

4. Неисправности многофункциональных клемм входа/выхода. Этот вид неполадок вызван чрезмерным износом разъёмов и клемм агрегата. Несоответствие технических условий эксплуатации также может вызвать эту проблему. При значительном превышении рабочего ресурса разъёмов, рабочие цепи входа/выхода на питающей плате могут попросту выгореть.

Типовые коды ошибок

Современные преобразователи частоты имеют собственную внутреннюю память. Она предназначена для записи всех контролируемых параметров в процессе функционирования инвертора. Имея достаточное количество данных, управляющая система способна сравнивать и анализировать собственные рабочие показатели.

На основе собранных данных, эта функция позволяет сформировать определённый код неисправности и записать его в журнал ошибок внутренней памяти. Для удобства мониторинга и диагностики неполадок, ошибки частотника выводятся на дисплей устройства. По значению кода определяют вид неисправности и пути её ликвидации.

Закодированные ошибки частотного преобразователя:

Over Load (OL) – перегрев двигателя, значительное возрастание момента силы на валу мотора.

Способ устранения: настройка тепловой зашиты инвертора, методом понижения значения тока в цепи и регулировки времени срабатывания;

Low Voltage (LV) – падение значения входного напряжения, отсутствие одной либо двух фаз.

Способ устранения: принятие мер по поиску места обрыва недостающих фаз(ы). Для установок, где остановка двигателя недопустима, следует незамедлительно перенастроить режим работы частотника в однофазный режим;

Over Current (OC) – сила тока в рабочей цепи преобразователя превышает допустимые значения.

Способ устранения: настройка и перепрограммирование номинальных токов электродвигателя и регулятора;

Over Voltage (OV) – отсутствие питания. Также может появиться в момент начала торможения двигателя.

Способ устранения: следует добавить в цепь «тормозной» резистор, перевести работу преобразовательного устройства в режим генератора, либо перенастроить функцию защиты от перенапряжения;

Over Heat (OH) – критическое значение температуры самого инвертора.

Способ устранения: очистка лопастей охлаждающего вентилятора, установка дополнительного вентилятора, либо замена существующего на более мощный. Решить проблему может и установка преобразователя в более подходящее место для эффективного отвода тепла от агрегата.

Большинство программируемых инверторов при возникновении неполадок отключают управляемый электродвигатель. Однако электрические машины аварийных систем питания, преднамеренно программируют на непрерывную работу в случае любой поломки преобразователя частоты.

Остались вопросы?
Специалисты ЭНЕРГОПУСК ответят на Ваши вопросы:
8-800-700-11-54 (8-18, Пн-Пт)

Коды ошибок частотного преобразователя KEB Частотные преобразователи относятся к сложной промышленной электронике достаточно дорогой и в тоже время широко распространенной по всему миру. На сегодняшний день трудно себе даже представить какое-либо производство, на котором бы не работало данное промышленное оборудование.

К сожалению, в процессе эксплуатации выходит из строя даже самое надежное промышленное оборудование. В данной статье мы разберем частотный преобразователь KEB, точнее коды ошибок частотного преобразователя KEB COMBIVERT F5 серии BASIC, COMPACT и GENERAL, с полной расшифровкой. Частотники в наше время нашли широкое применения в абсолютно всех сферах промышленности управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей.

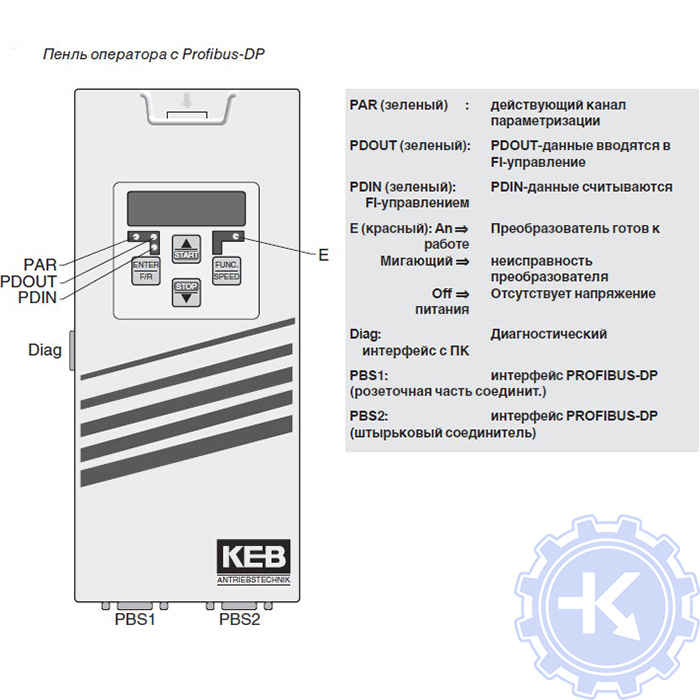

Панель частотного преобразователя KEB Profibus-DP

Данная статья поможет даст вам возможность не совершать ошибок, и в добавок поможет самостоятельно определять и устранять ту или иную причину повлекшую за собой аварийную остановку частотного преобразователя KEB.

В частотниках KEB COMBIVERT все сообщения, связанные с ошибками, отображаются вместе с буквой “E” после которой указывается сама ошибка на дисплее преобразователя. При сообщении об ошибке частотный преобразователь KEB автоматически отключает модуляцию. Повторный запуск частотника возможен лишь после сброса ошибки.

Сбой в работе преобразователя обозначается буквой “А” соответственно после которой отобразится соответствующие сообщение о сбое оборудования. Сбой в работе частотного преобразователя может быть вызван различными причинами.

Сообщения о состоянии привода выводятся без дополнительных символов, данные сообщения показывают текущее рабочее состояние частотника такое как (непрерывное вращение вперед, удержание в нуле и т.п.).

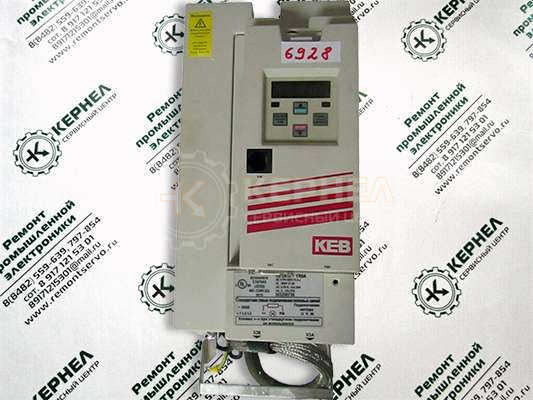

Сообщение о состоянии частотного преобразователя KEB COMBIVERT F5.

Код сообщения	Состояние преобразователя	Значение	Пояснение
bbL	Блокировка силового модуля.	76	Блокировка силового модуля на время bbl
bon	Тормоз включен.	85	Управление тормозом, тормоз включен.
boFF	Тормоз отключен.	86	Управление тормозом, тормоз отключен.
Cdd	Расчет привода.	82	Измерение сопротивления статора двигателя.
dcb	Торможение постоянным током (ТПТ)	75	Двигатель тормозится постоянным напряжением.
dLS	Низкая скорость low speed / ТПТ	77	После торможения постоянным током модуляция выключается.
FAcc	Ускорение в направлении «вперед».	64	Ускорение по заданной рампе в направлении «вперед».
Fcon	Вращение с постоянной скоростью «вперед».	66	Фаза ускорения / замедления закончена и привод работает с постоянной скоростью / частотой в направлении «вперед».
FdEc	Замедление в направлении «вперед».	65	Замедляется по заданной рампе в направлении «вперед».
HCL	Аппаратное ограничение тока.	80	Сообщение появляется в случае достижения предельного значения тока.
LAS	Останов рампы ускорения (LA stop)	72	Сообщение отображается при ограничении загрузки в фазе ускорения привода.
IdAtA	Неверные данные.	—	Введенные в параметр данные неверны.
LdS	LD останов.	73	Ограничение загрузки заданным уровнем при замедлении или напряжением в промежуточном звене.
LS	low speed	70	Не задано направление вращения, модуляция отключена.
nO_PU	Силовая часть не готова.	13	Силовая часть не готова или не определяется управлением.
noP	Холостая операция.	0	Разблокировка управления (клемма ST) не включена.
PA	Позиционирование активно.	122	Это сообщение появляется при активном режиме позиционирования.
PLS	low speed / Функция потери питания.	84	После функции потери питания модуляция отключена.
PnA	Позиция не может быть достигнута.	123	Заданная позиция не может быть достигнута. Прекращение позиционирования может быть запрограммировано.
POFF	Функция защиты от потери питания.	78	Зависит от настроек функции „Power-off Function“ ПЧ перезапускается автоматически или после сброса.
POSI	Позиционирование.	83	Функция позиционирования активна (F5-G).
rAcc	Ускорение в направлении «назад».	67	Ускорение по заданной рампе в направлении против часовой стрелки.
rcon	Вращение «назад» с постоянной скоростью.	69	Фаза ускорения/замедления закончена и привод работает с постоянной скоростью / частотой в направлении „Назад“.
rdEc	Замедление в направлении «назад».	68	Замедляется по заданной рампе в направлении „Назад“
rFP	К позиционированию готов.	121	Сигнал ПЧ о готовности к началу позиционирования.
SLL	stall	71	Это сообщение отображается при ограничении загрузки в установившемся режиме заданным пределом по току .
SrA	Режим референцирования активен.	81	Происходит поиск точки референцирования.
SSF	Поиск скорости.	74	Функция поиска скорости активизирована и преобразователь синхронизируется с двигателем
StOP	Быстрый останов.	79	Сообщение отображается при реакции „Быстрый останов“ на сигнал предупреждения.

Сообщение с кодами ошибок частотного преобразователя KEB COMBIVERT F5 и их расшифровка.

Код сообщения	Ошибка преобразователя	Значение	Пояснение
E.br	Ошибка тормоза.	56	Ошибка: возникает при управлении тормозом если: Загрузка при старте ниже мин. уровня (Pn.43) или отсутствие фазы двигателя. нагрузка слишком большая и сработало аппаратное ограничение тока.
E.buS	Ошибка шины.	18	Произошло превышение установленного времени контроля работы интерфейса (Сторожевого таймера) между панелью оператора и ПК(ПЧ).
E.Cdd	Ошибка расчета данных двигателя.	60	Ошибка при автоматическом измерении сопротивления статора двигателя.
E.co1	Ошибка переполнения счетчика 1.	54	Переполнение счетчика энкодерного канала 1
E.co2	Ошибка переполнения счетчика 2.	55	Переполнение счетчика энкодерного канала 2
E.dOH	Ошибка внешнего перегрева.	9	Превышение сопротивления термосопротивления. Ошибку можно сбросить только при E.ndOH, если сопротивление снова вернулось на необходимый уровень. Причины: Сопротивление между клеммами T1/T2 >1650 Ом. Двигатель перегружен. Обрыв кабеля датчика температуры.
E.dri	Ошибка реле привода.	51	Реле привода: реле напряжения привода на силовой цепи не сработало, даже при включении разблокировки управления.
E.EEP	Ошибка EEPROM ошибка времени.	21	После сброса выполнение операций снова доступно (без сохранения в EEPROM).
E.EF	Внешняя ошибка.	31	Ошибка: Цифровому входу можно назначить функцию внешней ошибки. При активизации такого входа возникает внешняя ошибка.
E.EnC	Ошибка энкодера.	32	Обрыв или неисправность энкодерного или резольверного кабеля.
E.Hyb	Ошибка интерфейса энкодера.	52	Неверно установлен интерфейс энкодера.
E.HybC	Ошибка смены интерфейса энкодера.	59	Тип интерфейса изменен. Это изменение необходимо подтвердить в ec.0 или ec.10.
E.iEd	Ошибка детектор.	53	Ошибка: аппаратная ошибка при измерениях во время пуска/останова
E.InI	Ошибка инициализации MFC.	57	MFC не загружено.
E.LSF	Ошибка в шунте нагрузки.	15	Не сработало шунтирующее реле, которое должно кратковременно срабатывать при включении ПЧ, ошибка должна автоматически сбрасываться. При повторении ошибки возможны следующие причины: Неисправно шунтирующее реле. Низкое или не соответствующее требованиям входное напряжение. Большие потери в питающем кабеле. Поврежден или неисправен тормозной резистор. Неисправен тормозной модуль.
E.ndOH	нет Ошибки перегрева двигателя.	11	Термореле снова замкнуто или терморезистор T1/T2 снова в допустимых пределах. Теперь ошибку можно сбросить.
E.nOH	нет Ошибки перегрева силового модуля.	36	Температура силового модуля снова в допустимых пределах. Теперь ошибку можно сбросить.
E.nOHI	нет Ошибки внутреннего перегрева.	7	Ошибки внутреннего перегрева E.OHI больше нет, внутренняя температура ПЧ упала как минимум на 3°C.
E.nOL	нет Ошибки перегрузки.	17	Перегрузки больше нет, OL-таймер достиг 0%; после E.OL прошла фаза охлаждения. Ошибку можно сбросить.
E.nOL2	нет Ошибки перегрузки 2.	20	Фаза охлаждения окончена. Ошибку можно сбросить.
E. OC	Перегрузка по току.	4	Ошибка: перегрузка по току. Происходит при превышении установленного пикового значения. Причины: Слишком короткая рампа ускорения. Слишком большая нагрузка (при отключенных останове ускорения и ограничения в установившемся режиме). Короткое замыкание на выходе. Неисправность в контуре заземления. Слишком короткая рампа замедления. Большая длина кабеля. EMC. Торможение постоянным током на больших мощностях.
E. OH	Ошибка перегрева силового модуля.	8	Перегрев силового модуля ПЧ. Ошибку можно сбросить только при E.nOH. Причины: Недостаточное охлаждение радиатора (его загрязнение). Окружающая температура слишком высокая. Засорился вентилятор.
E.OH2	Ошибка защиты двигателя.	30	Сработала защита двигателя.
E.OHI	Ошибка внутреннего перегрева.	6	Ошибка внутреннего перегрева может быть сброшена только при E.nOHI(при падении внутренней температуры как минимум на 3°C).
E. OL	Ошибка перегрузки.	16	Ошибка перегрузки может быть сброшена только при E.nOL(после того как OL-счетчик снова будет в 0%).
Эта ошибка возникает при превышении загрузки в течение времени более допустимого. Причины: Неправильная настройка регуляторов (перерегулирование). Ошибка или перегрузка по механике. Неправильно выбрана мощность инвертора. Неправильное подключение двигателя. Неисправен энкодер.
E.OL2	Ошибка перегрузки 2.	19	Возникает при превышении тока к.з. Ошибка может быть сброшена только после окончания фазы охлаждения (появится сообщение E.nOL2).
E. OP	Ошибка перенапряжения.	1	Высокое напряжение в промежуточном звене ПТ.
Возникает если напряжение в звене ПТ превышает установленный предел. Причины: Неправильная настройка регуляторов (перерегулирование). Напряжение питания слишком большое. Помехи по питанию. Рампа замедления слишком короткая (увеличить время замедления). Неисправен тормозной резистор либо он не верно выбран.
E.OS	Ошибка превышения скорости.	58	Фактическая частота больше чем максимальная.
E.PFC	Ошибка коррекции коэффициента Мощности.	33	Ошибка в управлении коэффициентом мощности.
E.PrF	Ошибка блокировка вращения вперед.	46	Привод достиг правого конечного выключателя. Установленная реакция “Ошибка, перезапуск после сброса”.
E.Prr	Ошибка блокировка вращения назад.	47	Привод достиг левого конечного выключателя. Установленная реакция “Ошибка, перезапуск после сброса”.
E. Pu	Ошибка силового модуля.	12	Общая ошибка силового модуля (возможно неисправен вентилятор).
E.Puci	Ошибка кода силового модуля.	49	При инициализации силовой модуль не распознан или произошла ошибка его определения.
E.Puch	Ошибка: смена силового модуля.	50	Ошибка: Идентификационный номер силовой части изменен; При верной силовой части ошибку можно сбросить, записав в SY.3. Если записать значение, отображаемое в SY.2, то произойдет инициализация только параметров, зависящих от силовой части. При записи любых других значений загружаются стандартные настройки.
E.PUCO	Ошибка связи с силовым модулем.	22	Значение параметра не может быть записано в силовую часть. Подтверждение ПК <> OK.
E.PUIN	Ошибка силового модуля.	14	Версия ПО силовой части и платы управления различны. Ошибка не может быть сброшена (только в F5-G B-корпус).
E.SbuS	Ошибка синхронизации шины.	23	Синхронизация по шине Sercos невозможна. Установленная реакция — “Ошибка, перезапуск после сброса”. .
E.SEt	Ошибка набора параметров.	39	Возникает при попытке выбрать заблокированный набор параметров. Установленная реакция “Ошибка, перезапуск после сброса”.
E.SLF	Ошибка правого программирования конечного выключения.	44	Привод достиг правого программного конечного выключателя. Установленная реакция “Ошибка, перезапуск после сброса.
E.SLr	Ошибка левого программирования конечного выключения.	45	Привод достиг левого программного конечного выключателя. Установленная реакция “Ошибка, перезапуск после сброса”..
E.UP	Ошибка — пониженное напряжение.	2	Низкое напряжение в промежуточном звене ПТ. Возникает при падении напряжения в ЗПТ ниже уровня. Причины: Низкое или нестабильное входное напряжение. Недостаточная мощность ПЧ. Потери напряжения из-за неверного подключения. Напряжение питания от генератора/трансформатора просаживается при коротких рампах (как правило разгона). Причина: Недостаточная мощность источника питания. В F5-G корпусе B E.UP также возникает при отсутствии связи между силовой частью и платой управления. Низкий коэффициент скачка (Pn.56). Если цифровой вход внешней ошибки был запрограммирован на E.UP (Pn.65).
E.UPh	Ошибка.	3	Одна из фаз питающего напряжения отсутствует (или большие пульсации).

Предупреждающие сообщения частотного преобразователя KEB COMBIVERT F5 и их расшифровка.

Код сообщения	Предупреждение преобразователя	Значение	Пояснение
A.buS	ABN.STOP шина.	93	Предупреждение: Сработал сторожевой таймер соединения между пультом оператора(ПО)/платой управления или ПО/ПК.
A.dOH	ABN.STOP перегрев двигателя.	96	Температура двигателя превысила установленный уровень (предуп). Начат отсчет времени отключения. Это сообщение доступно только в спец. версиях силовых плат.
A. EF	ABN.STOP внешняя ошибка.	90	Предупреждение активизируется при внешней ошибке.
A.ndOH	нет A. перегрева двигателя.	91	Температура двигателя снова ниже установленного уровня. Отсчет времени отключения остановлен.
A.nOH	нет A. перегрева силового модуля.	88	Температура радиатора ПЧ снова ниже установленного уровня.
A.nOHI	нет A.STOP внутреннего перегрева.	92	Температура внутри ПЧ снова ниже установленного уровня.
A.nOL	нет ABN.STOP перегрузка.	98	Перегрузки более нет, OL счетчик достиг 0 %.
A.nOL2	нет ABN.STOP перегрузка 2.	101	Фаза охлаждения после “Предупреждение! Перегрузка в установившемся режиме” окончена. Предупреждение может быть сброшено.
A. OH	A.STOP перегрев силового модуля.	89	Можно задать уровень, при превышении которого сработает это сообщение предупреждения.
A.OH2	ABN.STOP защита двигателя.	97	Сработало электрическое реле защиты двигателя.
A.OHI	ABN.STOP внутренний перегрев ПЧ.	87	Внутренняя температура ПЧ превышает допустимый уровень. Таймер отключения запущен.
A. OL	ABN.STOP перегрузка.	99	При превышении заданного уровня (можно задавать в диапазоне 0…100 %) счетчика перегрузки активизируется предупреждение.
A.OL2	ABN.STOP перегрузка 2.	100	Предупреждение выдается при превышении времени длительно допустимого тока. Предупреждающее сообщение может быть сброшена только по истечении фазы охлаждения и появления сообщения А.nOL2.
A.PrF	ABN.STOP защита при вращ. вперед.	94	Привод достиг правого (вперед) конечного выключателя.
A.Prr	ABN.STOP защита при вращ. назад.	95	Привод достиг левого (назад) конечного выключателя.
A.SbuS	ABN. Синхронизация шины.	103	Синхронизацию по шине sercos не удается установить.
A.SEt	ABN.STOP набор параметров.	102	Предупреждение — Выбор набора: Появляется при попытке выбора заблокированного набора параметров.
A.SLF	ABN.Правый программный конечный выкл.	104	Привод достиг правого программного конечного выключателя.
A.SLr	ABN.Левый програм. конечный выкл.	105	Привод достиг левого программного конечного выключателя.

Распиновка клемм резольвера и энкодера для разъемов частотного преобразователя KEB.

Скачать руководство по эксплуатации частотных преобразователей KEB COMBIVERT F5 серии BASIC, COMPACT и GENERAL

Сброс ошибок и Ремонт частотников в сервисном центре

Компания «Кернел» производит ремонт промышленной электроники и оборудования с 2002 года. За это время мы накопили колоссальный опыт в том числе опыт в ремонте частотных преобразователей. Ремонт подобной промышленной электроники ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра уделяют максимальное внимание к качеству исполнения ремонта, программирования и настройке промышленного преобразователя частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на все выполненные работы шесть месяцев.

Ремонт частотного преобразователя KEB производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного оборудования, квалифицированным персоналом с инженерным образованием.

Если на вашем производстве появились проблемы с частотным преобразователем, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Обращайтесь в сервисный центр «Кернел». Специалисты нашей компании в минимальные сроки проведут глубокую диагностику и последующий ремонт частотного преобразователя. Оставьте заказ на ремонт оборудования используя форму на сайте, либо свяжетесь с нашими менеджерами, сделать это очень просто.

Как с нами связаться

У вас остались вопросы, связанные с ремонтом, сбросом ошибок, программированием и настройкой частотных преобразователей? Задайте их нашим менеджерам. Связаться с ними можно несколькими способами:

Наши контакты

Заказав обратный звонок (кнопка в правом нижнем углу сайта)
Посредством чата (кнопка расположена с левой стороны сайта)
Позвонив по номеру телефона: +7(8482) 79-78-54; +7(917) 121-53-01
Написав на электронную почту: 89171215301@mail.ru

Далеко не полный список производителей промышленной электроники и оборудования, ремонтируемой в нашей компании.

Ошибки частотных преобразователей: примеры и коды ошибок

Частотные преобразователи — это электронные или электротехнические устройства, предназначенные для изменения и регулировки частоты электрического напряжения. Сфера их использования очень широка: насосные станции, системы тепло- и водоснабжения, линии производства, конвейеры, лифты, центрифуги, мельницы, металлургические агрегаты, буровое оборудование и т. д.

Использование частотных преобразователей на промышленных объектах дает следующие преимущества:

Возможность отказаться от регулирующего оборудования: дросселей, вариаторов, редукторов и др. Это существенно упрощает работу механической системы, снижает расходы на эксплуатацию и повышает ее надежность.
Плавный разгон управляемого двигателя, защищающий его от механических ударов и пусковых токов, что продлевает срок его службы.
Частотные преобразователи в паре с асинхронными двигателями можно использовать в качестве альтернативы для приводов постоянного тока.

Максимально рациональное регулирование скорости контролируемых двигателей и связанных с этим технологических процедур.
Экономия электроэнергии, благодаря устранению ее неоправданных трат.

Но, несмотря на свою надежность и эффективность, частотные преобразователи, как и любые электронные приборы, подвержены износу. Инженерная компания 555 специализируется на ремонте промышленной электроники, и в частности — на устранении ошибок частотных преобразователей. Наши специалисты готовы отремонтировать вышедшее из строя оборудование в кратчайшие сроки.

Основные виды и причины неисправностей

Опознать неисправности частотников позволяют коды ошибок, высвечивающиеся на мониторе устройства. Каждая такая комбинация символов указывает на совершенно конкретную проблему, и это помогает специалистам выработать правильную стратегию ремонта. Для начала рассмотрим типовые виды ошибок частотных преобразователей:

Over Current или OC. Данный сигнал на мониторе устройства свидетельствует о его перегрузке. Если подобная проблема возникла при тестовом запуске, необходимо проверить соответствие токов регулятора и электрической машины, а также исправность электроцепей управляемого двигателя. Следует учесть, что некоторые модели частотников высвечивают ошибку Over Current при торможении, работе и запуске электродвигателя.
Over Heat или ОН. Это сообщение указывает на превышение номинально допустимой температуры частотного преобразователя. Проще говоря — на его перегрев. Устранить проблему можно посредством чистки внутреннего вентилятора или установки дополнительной вентиляционной системы в бокс, где располагается преобразователь. В качестве профилактики следует размещать частотник в месте, гарантирующем эффективный отвод тепла.
Over Load или OL. Такая ошибка преобразователя может быть вызвана двумя обстоятельствами: превышением на валу момента силы или перегревом управляемого двигателя. Чтобы устранить проблему, необходимо выполнить корректную настройку тепловой защиты. Для этого во время программирования устройства нужно задать требуемую величину тока и время срабатывания защитной функции.
Low Voltage или LV. Ошибка высвечивается при снижении напряжения питания или обрыве фаз (одной или двух). Существует два варианта решения этой проблемы: «насильственная» остановка двигателя или настройка его работы в однофазном режиме.
Over Voltage или OV. Такую надпись можно увидеть на мониторе при замедлении вращения двигателя. Для устранения неисправности необходимо воспользоваться одним из трех способов: переводом устройства в режим генератора, активацией тормозного резистора или перенастройкой системы защиты от повышенного напряжения.

Среди других типовых неисправностей преобразователя следует выделить вращение двигателя в неправильном направлении, невозможность его запуска, проблемы с торможением и разгоном и т. д. Каждое повреждение имеет под собой конкретные причины. Например, если двигатель разгоняется очень медленно, скорее всего, дело в срабатывании функции токоограничения в момент разгона.

В число наиболее распространенных причин неисправностей входят:

Заводской брак. Как правило, фабричные дефекты дают о себе знать в течение гарантийного срока. Поэтому для их устранения следует обращаться к поставщику или в брендовый сервисный центр.
Ошибки при монтаже. Чаще всего причиной неисправностей становится некорректная сборка схемы привода или установка частотника в неподходящем месте.
Нарушение норм эксплуатации. Регламент технического обслуживания изложен в инструкции, прилагаемой к устройству. Игнорирование регламента может привести к выходу из строя полупроводниковых элементов, перегреванию частотного регулятора и другим неисправностям.
Несоответствие частотного преобразователя условиям его эксплуатации. Основные критерии выбора частотника — электрические характеристики двигателя, исполнение, набор функций и т. д. Несоответствие параметров условиям его эксплуатации приводит к некорректной работе устройства, выходу из строя и многочисленным поломкам.

Теперь поговорим об ошибках преобразователя частоты более подробно и предметно. В качестве примера рассмотрим привод известного китайского бренда INVT ELECTRIC CO, серии GDXXX. Предлагаем вашему вниманию таблицу, в которой представлены коды ошибок устройства, их расшифровка, вероятные причины неисправностей, а также способы их устранения.

Код ошибки	Расшифровка	Вероятные причины	Способы устранения
OUt1, 2, 3	Ошибка фазы.	Отсутствие заземления или контакта при подсоединении кабеля; слишком маленькое время разгона.	Увеличение времени разгона; замена модуля IGBT; устранение неисправностей внешнего оборудования; переподключение кабеля.
OC1, 2, 3	Токовая перегрузка при разгоне, торможении или постоянной скорости.	Чрезмерное время торможения или разгона; слишком высокое напряжение в сети; недостаточная мощность привода; потеря фазы или короткое замыкание «на землю»; воздействие внешнего фактора.	Сокращение времени разгона; оптимизация питающего напряжения; приобретение привода с более высокой мощностью; проверка конфигурации выхода; устранение внешних помех.
OV1, 2, 3	Сверхнапряжение при разгоне, торможении или постоянной скорости.	Напряжение на входе не соответствует параметрам привода; чрезмерная энергия торможения.	Проверка входного напряжения; оптимизация времени торможения/разгона.
UV	Слишком низкое напряжение шины.	Пониженное напряжение питания.	Проверка и оптимизация входного напряжения.
OL1	Перегрузка электродвигателя.	Слишком низкое питающее напряжение; неверно заданные параметры тока; чрезмерная нагрузка на электродвигатель.	Проверка входного напряжения; настройка правильных параметров тока в двигателе; оптимизация нагрузки.
OL2	Перегрузка преобразователя частоты.	Чрезмерно быстрый разгон; остановка двигателя; заниженное питающее напряжение; сверхнагрузка; длительная работа двигателя на низкой скорости.	Увеличение времени разгона; снижение нагрузки на двигатель; проверка мощности двигателя и входного напряжения; приобретение привода с более высокой мощностью; замена двигателя.
OL3	Перегрузка по электричеству.	Сигнализация перегрузки в соответствии с заданными параметрами.	Проверка нагрузки и точки перегрузки.
SPI	Потеря фаз входа.	Потеря колебания или фазы напряжения трех входных фаз.	Проверка и оптимизация входного напряжения и/или правильности монтажа.
SPO	Потеря фаз выхода.	Асимметричная нагрузка.	Проверка выхода, двигателя и кабеля.
OH1	Перегревание выпрямителя.	Неисправность вентилятора или засорение вентиляционного канала; слишком высокая температура воздуха в помещении; чрезмерно затянутый запуск устройства.	Замена вентилятора и проверка воздуховода; снижение температуры окружающей среды; проверка и восстановление воздухообмена; оптимизация мощности нагрузки; замена модуля IGBT; ремонт платы управления.
EF	Неисправность внешних элементов.	Повреждение клеммы SIn и/или других внешних клемм.	Замена пришедших в негодность клемм.
CE	Проблемы со связью.	Некорректная скорость в бодах; повреждение кабеля связи; неверно заданный адрес сообщения; серьезные помехи в кабеле.	Оптимизация скорости в бодах; проверка кабеля связи; настройка правильного адреса сообщения; замена кабеля или оптимизация защиты от помех.
ItE	Проблемы с обнаружением тока.	Некорректное подключение платы управления; отсутствие вспомогательного напряжения; выход из строя индикаторов тока.	Проверка разъема, датчиков и платы управления.
tE	Ошибка автоматической настройки.	Несоответствие мощностей двигателя и частотного преобразователя; неверно заданные параметры электродвигателя; серьезная разница между стандартными параметрами и параметрами автоматической настройки; выход времени на автонастройку.	Установка параметров, указанных на шильдике двигателя; снижение нагрузки на двигатель; проверка параметров двигателя и его соединения; установка верхнего предела частоты на уровень «выше 2/3 номинальной частоты».
bCE	Неисправность тормозного модуля.	Разрыв тормозных коммуникаций или некорректная работа тормозной цепи; недостаток производительности внешнего тормозного резистора.	Проверка тормозного модуля и замена тормозных кабелей; принудительное повышение мощности тормозного резистора.
ETH1, 2	Короткое замыкание	Замыкание выхода преобразователя частоты «на землю»; неисправность в цепи определения тока.	Проверка подключения двигателя и индикаторов тока; замена платы управления.
dEu	Отклонение скоростного режима.	Избыточная нагрузка.	Оптимизация нагрузки и увеличение времени обнаружения; проверка и при необходимости корректировка параметров управления.
STo	Несогласованность параметров.	Отсутствие параметров управления для синхронных электродвигателей; некорректно заданные параметры автоматической настройки; отсутствие подключения частотника к двигателю.	Корректировка нагрузки на двигатель; установка корректных параметров управления; увеличение времени определения несогласованности.
PCE	Обрыв связи с блоком управления.	Повреждение проводов, обеспечивающих подключение к блоку управления; помехи в проводах, связанные с внешним фактором; некорректное функционирование цепи в основной плате и/или в клавиатуре.	Замена проводов блока управления; проверка внешней среды и устранение источника помех; выполнение комплексного сервисного обслуживания устройства.
END	Сброс времени до заводских настроек.	Фактическое время функционирования преобразователя не соответствует внутреннему параметру продолжительности работы.	Корректировка настроек времени.
DNE	Проблема с загрузкой параметров.	Повреждение проводов, подключаемых к блоку управления; помехи в проводах; ошибка в базе данных панели управления.	Замена проводов блока управления; сервисное обслуживание частотного преобразователя; повторная загрузка данных в панель управления.

Преимущества ремонта в инженерной компании 555

Огромный опыт в ремонте частотных преобразователей разных моделей и марок.
Команда профессиональных специалистов.
Экономия до 70 % средств по сравнению с приобретением нового оборудования.
Оперативное выполнение работ (максимальный срок ремонта — 15 дней).

Бесплатная консультация и предварительный осмотр для определения ремонтопригодности привода.
Доступные цены и оплата только по результату работы.
Гарантия на отремонтированное оборудование — 12 месяцев.

Обращайтесь к нам из любой точки России, через сайт или по телефону. Промышленная электроника — это очень сложное и специфичное оборудование, которое следует доверять только профессионалам.

Мы ремонтируем:

Компания ООО «Барс-Гидравлик Групп»

Компания ООО «Барс-Гидравлик Групп» на протяжении нескольких лет успешно сотрудничает с ООО «Инженерная компания 555» в вопросах ремонта сложного промышленного оборудования. За время работы наш партнер зарекомендовал себя с самой лучшей стороны. Заказы выполняются в кротчайшие сроки при соблюдении высокого качества работ. Организация приема и выдачи заказов четкая. Гарантийные обязательства выполняются в полном объеме.

Выражаем благодарность Вашим специалистам за профессионализм и оперативное решение поставленных задач.

Особенно хочется отметить высокую клиентоориентированность персонала Вашей компании, готовность помочь в самых сложных ситуациях.

Мы высоко ценим сложившиеся между нашими компаниями открытые и доверительные партнерские отношения и искренне желаем «Инженерной компании «555» долгих лет успеха и процветания.

Читать весь
отзыв

ООО «СоюзМашМеталл»

ООО «Инженерная компания «555» оказывала нашей компании услуги по ремонту электродвигателей и проявила пунктуальность, аккуратность и ответственность в работе.

Результат выполненных работ говорит о качественном оборудовании и высококвалифицированных кадрах.

Сотрудники компании готовы выполнить новые для себя виды работ и оказать консультационные услуги, что характеризует их как профессионалов своего дела.

Рекомендуем ООО «ИК «555» как ответственного и надежного поставщика услуг.

Читать весь
отзыв

ООО «РСК»

Сообщаем, что наша организация сотрудничает с ООО «Инженерная компания «555» с мая 2016 года по настоящее время.

За этот период мы обращались к услугам компании более 10 раз.

Благодаря серьезному и квалифицированному подходу сотрудников ООО «Инженерная компания «555» ремонтные работы произведены качественно с учетом сроков, и обеспечены гарантийным сопровождением.

Планируем в дальнейшем работать с ООО «Инженерная компания «555»

Читать весь
отзыв

ОАО «Октябрьский электровагоноремонтный завод»

Уважаемый Дмитрий Васильевич!

ОАО «Октябрьский электровагоноремонтный завод» успешно работает с ООО «Инженерная компания «555» несколько лет, очень довольны данным сотрудничеством. В работе компании наибольшую ценность для нас представляет готовность работать на условиях, удобных Заказчику, качественный ремонт оборудования в заявленные сроки и самое главное, финансовая защищенность Заказчика. В инженерной компании работают внимательные, доброжелательные сотрудники, готовые в любой момент решить проблему Заказчика. Мы рады, что выбрали ООО «Инженерная компания «555» в качестве партнера. Гарантируем дальнейшее сотрудничество!

Читать весь
отзыв

ЗАО «ОХТИНСКОЕ»

ЗАО «Охтинское» выражает глубокую признательность и истинную благодарность ООО Инженерной компании «555» за качественную работу компании по ремонту сложного оборудования промышленной электроники, оперативность и технически грамотное отношение к работе в течении всего периода сотрудничества.

Мы надеемся на дальнейшее успешное развитие деловых отношений в сфере ремонта промышленной электроники.

Читать весь
отзыв

Преимущества сотрудничества с нами

Оплата только за результат — работающий блок

Гарантия на работоспособность блока целиком 12 месяцев

Срок ремонта от 5 до 15 дней

Бесплатный предварительный осмотр на предмет ремонтопригодности

Не вносим конструктивных изменений

Ремонт на компонентном уровне

Наша лаборатория расположена в Санкт-Петербурге, но обратиться за помощью вы можете из любой точки России.
Закажите обратный звонок или наберите в рабочее время многоканальный телефон

– +7 (800) 555-89-01 (звонок по России бесплатный).

Расскажите о своей проблеме и получите инструкцию к дальнейшим действиям.

Эксплуатация частотного преобразователя неизменно сопряжена с риском поломки. Сбой, как правило, приводит к отключению устройства, современная техника укомплектована электроникой, оперативно отключающей подачу питания во избежание усугубления повреждений. В чем они выражаются?

Поломки частотного преобразователя - повреждения

Распространенные повреждения ЧП

Список наиболее распространенных неисправностей преобразователей частоты выглядит следующим образом:

Превышение нормативного номинального тока. Вероятная причина – короткое замыкание двигателя, требуется разбор устройства, проведение диагностики.
Перегрузка. Ненормативная нагрузка может быть связана и с перегревом, когда электроника реагирует на чрезмерное выделение тепла, и с избыточным механическим воздействием, ростом крутящего момента.
Превышение нормативного напряжения. Нагрузка на токопроводящих компонентах в таком случае оказывается выше максимальной. В основном, повреждение имеет место в процессе остановки мотора, когда активируется функция выработки электричества. Справиться с ней можно увеличением времени остановки, перенастройкой оборудования.
Низкое напряжение на преобразователь. Некоторые частотники корректно функционируют даже на пониженном напряжении, но большинство моделей выдает соответствующую ошибку.
Перегрев. Речь в такой ситуации можно вести о многих неисправностях, требуется диагностика. Накопление пыли в корпусе, недостаточно эффективная работа вентиляторов обдува, затрудненная вентиляция шкафа, избыточная нагрузка на электромотор – все это ведет к тому, что температура двигателя критически растет.
Невозможность запуска электромотора. Нужно проверить корректность подключения частотника, определить целостность цепей запуска, правильность настроек.
Некорректное направление вращения мотора. В основном, моторы частотных преобразователей вращаются вправо, но направление можно поменять на аппаратном уровне, изменив питающие фазы, либо на программном, скорректировав вектор в специальном меню.
Скорость вращения электромотора не соответствует нормативному значению. Данные неисправности вызваны чрезмерной нагрузкой на двигатель, некорректной установкой частоты.
Некорректная работа в процессе разгона и установки. Если мотор не раскручивается с должной скоростью, слишком долго останавливается, высока вероятность, что активируется защита, ограничивающая силу тока. При длительной остановке следует проверить, грамотно ли подключен тормозной резистор.
Превышение нормативного тока и перегрев мотора. Двигатель преобразователя частоты перегревается из-за того, что нагрузка на вал оказывается избыточной. Нужно скорректировать настройки в соответствии с эксплуатационной инструкцией.
Пробой на землю. При такой поломке крайне вероятно нарушение изоляции, ошибки при подключении токопроводящих кабелей.

Понять характер сбоя помогают коды ошибок, их трактовку можно найти в эксплуатационной инструкции. К примеру, LV указывает, что на преобразователь подается недостаточное напряжение, а OH – на критическое повышение температуры мотора.

Поломки частотного преобразователя - неисправности

Причины некорректной работы

Неисправности, сбои частотных преобразователей, в основном, вызваны следующими причинами:

Накопление пыли. Оно характерно, например, для частотника, установленного в производственном цехе, где всегда сохраняется запыленная среда. Корпуса устройств не делаются герметичными, это необходимо для обеспечения эффективной вентиляции, обдува, быстрого отвода тепла от электромотора. Оседание пыли на внутренних элементах приводит к постоянному перегреву, который может быть как выраженным, с соответствующей реакцией защитной электроники, так и не значительным, но влияющим на общий срок службы частотника. Особенно опасно накопление пыли, проводящей электроток, что провоцирует пробои изоляции, и ее оседание на управляющей плате, повреждение которой чревато дорогостоящим ремонтом.
Масляные загрязнения. Техническое масло, при попадании на электронные компоненты частотных преобразователей, провоцирует их интенсивное разрушение, что чревато не просто выходом из строя, но даже детонацией, при формировании соответствующих условий. Чтобы исключить такой вариант развития событий, необходим строгий контроль состояния оборудования, либо установка специального защитного корпуса.
Преобразователь неправильно смонтирован. Если нарушены правила монтажа частотника, он очень быстро выйдет из строя. В основном, нарушения связаны с использованием недостаточно толстых соединительных токопроводящих кабелей, ненадежной фиксацией клемм и контактов, повреждениями изоляции.
Повреждение клемм и контактных групп. При таких неисправностях нужно говорить о чрезмерном механическом износе контактов, необходимости их замены. Уменьшить вероятность неисправностей можно строгим контролем эксплуатационных условий, минимальным механическим воздействием, за счет чего удается избежать повышенного расходования ресурса и запаса прочности.
Некорректные настройки. Преобразователь частоты должен быть запрограммирован в полном соответствии с особенностями питающей сети и выполняемой работы. Даже минимальная ошибка приведет к поломке. Статистика показывает, что именно это – наиболее распространенная причина неисправностей.
Нестабильность сети питания. Преобразователям частоты, работающим в изношенных электросетях, постоянно приходится сталкиваться с повышенной нагрузкой. Нестабильность напряжения крайне негативно сказывается на функции внутренних компонентов, в особенности, высокоточной электроники. Рекомендовано использование вспомогательных устройств, стабилизаторов или сетевых фильтров.

Поломки частотного преобразователя - ремонт

Потребность в ремонте частотника может быть вызвана и естественным старением, даже у самого надежного внутреннего элемента есть свой срок службы. Способ устранения в данном случае – замена поврежденного модуля, при разборе корпуса необходимо проверить и состояние соседних деталей. Вполне вероятно, что их эксплуатационный ресурс также близок к выработке, в данной случае замена проводится заблаговременно, что позволяет предотвратить сбой.

Примеры ошибок, которые могут появиться на частотном преобразователе Danfoss VLT Micro Drive FC 51:

Код ошибки	Описание	Предупреждение	Аварийный сигнал	Блокировка отключения	Ошибка	Причина отказа
2	Ошибка «нулевого» аналогового сигнала	X	X			Сигнал на клемме 53 или 60 ниже 50 % от значения, установленного в пар. 6-10, 6-12 и 6-22.
4	Потеря фазы питания смотри (1)	X	X	X		Потеря фазы на стороне питания или слишком большая асимметрия напряжения питания.Проверьте напряжение питания.
7	Повышенное напряжение пост. тока смотри (1)	X	X			Напряжение промежуточной цепи превышает предельно допустимое значение.
8	Пониженное напряжение пост. тока смотри (1)	X	X			Напряжение промежуточной цепи падает ниже порога предупреждения о низком напряжении.
9	Перегрузка инвертора	X	X			Слишком длительная нагрузка, превышающая полную (100 %).
10	ЭТР: перегрев двигателя	X	X			Перегрев двигателя из-за нагрузки, превышающей полную (100 %) нагрузку, в течение слишком длительного времени.
11	Перегрев термистора двигателя	X	X			Обрыв в термисторе или в цепи его подключения.
12	Предел момента	X	X			Превышен предельный крутящий момент, установленный в пар. 4-16 или 4-17.
13	Превышение тока	X	X	X		Превышен предел пикового тока инвертора.
14	Пробой на землю		X	X		Замыкание выходных фаз на землю.
16	Короткое замыкание		X	X		Короткое замыкание в двигателе или на его клеммах.
17	Тайм-аут командного слова	X	X			Нет связи с преобразователем частоты.
25	Короткое замыкание тормозного резистора		X	X		Короткое замыкание тормозного резистора, в связи с чем функция торможения отключается.
27	Короткое замыкание тормозного прерывателя		X	X		Короткое замыкание тормозного транзистора, в связи с чем функция торможения отключается.
28	Проверка тормоза		X			Тормозной резистор не подключен / не работает
29	Перегрев силовой платы	X	X	X		Радиатором достигнута температура отключения.
30	Обрыв фазы U двигателя		X	X		Отсутствует фаза U двигателя. Проверьте фазу.
31	Обрыв фазы V двигателя		X	X		Отсутствует фаза V двигателя. Проверьте фазу.
32	Обрыв фазы W двигателя		X	X		Отсутствует фаза W двигателя. Проверьте фазу.
38	Внутренний отказ		X	X		Обратитесь к поставщику оборудования Danfoss.
44	Сбой управляющего напряжения	X	X	X		Возможно, перегружен источник питания 24 В=.
47	ААД: проверить Unom и Inom		X			Неправильно установлены значения напряжения, тока и мощности двигателя.
51	ААД: проверить Unom и Inom		X			Слишком мал ток двигателя. Проверьте настройки.
52	ААД: мал Inom		X			Слишком мал ток двигателя. Проверьте настройки.
53	ААД: слишком мощный двигатель		X			Слишком мал ток двигателя. Проверьте настройки.
54	ААД: слишком маломощный двигатель		X			Слишком мал ток двигателя. Проверьте настройки.
55	ААД: параметр вне диапазона		X			Слишком мал ток двигателя. Проверьте настройки.
63	Мала эффективность механического тормоза		X			Фактический ток двигателя не превышает значения тока “отпускания тормоза” в течение про-межутка времени “задержки пуска”.
80	Привод приведен к значениям по умолчанию		X
84	Утрачено соединение между приводом и LCP				X
85	Кнопка не действует				X
86	Копирование не выполнено				X
87	Данные LCP недопустимые				X
88	Данные LCP несовместимы				X
89	Параметр только для считывания				X
90	Нет доступа к базе данных параметров				X
91	1 В данном режиме значение параметра недействительно				X
92	Значение параметра превышает миним./макс. пределы				X
(1) Эти отказы могут вызываться искажениями сетевого питания. Установка сетевого фильтра Danfoss поможет устранить эту проблему.

Сброс ошибок частотника Danfoss VLT FC 51

Аварию можно сбросить одним из перечисленных способов:

Нажимаем кнопку (Off/Reset). Произойдет сброс аварии, если причины аварии устранены. Далее преобразователь перейдет в режим готовности к запуску. Далее жмем (Auto/On) или (Hand/On) в зависимости от режима, который вам необходим.
Сброс ошибки через дискретный вход. По умолчанию у преобразователя частоты сброс ошибки назначен клемму 27.
Автосброс. Эту функцию можно настроить с помощью параметров преобразователя частоты.

Если сброс не происходит, то скорее всего причина аварии не устранена или преобразователь частоты находится в состоянии аварии с блокировкой. Тогда достаточно выключить питание, дождаться полного отключения частотного преобразователя. Включаем питание ЧП, нажимаем кнопку (Off/Reset) и далее жмем (Auto/On) или (Hand/On) в зависимости от режима, который вам необходим.

Если выше описанные действия не помогают, то скорее всего произошла поломка частотного преобразователя. Наш сервисный центр может провести диагностику неисправного преобразователя частоты и отремонтирует его.

К сожалению, выход из строя преобразователя частоты или устройства плавного пуска иногда предполагает весьма дорогостоящий ремонт (до 2/3, а иногда и более, стоимости устройства). В подобных случаях, либо в случаях неподлежащего восстановления оборудования(например, оборудование давно снятое с производства), наши специалисты готовы оказать помощь в подборе аналогов.

Эти и другие наши услуги:

Проектирование АСУТП

Диагностика и ремонт частотных преобразователей

Роботизация производства

Все услуги

Добрый день.
Есть Houno C 1.06. После запуска выдает ошибку ER 5 Гор вент. Двигатель исправен, термозащита замкнута, по инструкции и отдыхал и питание отключали — никаких изменений. Предполагаем неисправность платы… но никто не готов рисковать…
П.С. Печку можно запустить если во время разгона мотора открыть дверь и так несколько раз — 2-3 — таким образом мотор разгонится и какое-то время поработает… и снова ошибка…куда рыть не поймем…

Не имел дела с этим оборудованием, но по аналогии с другими париками думается мне, что: Термозащита последний рубеж, но он не первый.
На плате, возможно, установлены токовые шунты для реализации токовой защиты в следствие обрыва обмотки, межвиткового замыкания, износа подшипников или иных факторов влияющих на повышенное или неравномерное потребление обмотками токов (раньше, с пускателем ставили тепловую защиту, по мере повышения допустимой нагрузки на двигатель (или его заклинивания) в следствие чего возрастал потребляемый ток, или превышения тока протекающего по одной фазе (межвитковое или обрыв) происходило срабатывание защиты). В Вашем случае, как мне кажется, подобная защита и срабатывает. Подкиньте заведомо исправный двигатель на парик или подключите ваш двигатель к сети через стенд ( у перемотчиков), для диагностики. На худой конец при разгоне, токовыми клещами или мультиметром замеряйте токи по каждой фазе они должны быть одинаковыми. В соответствии с законом Ома (или шильдой на двигателе) определите номинальный ток потребляемый Вашим двигателем и сравните его с реальным.
Осмотрите разъемы подключения двигателя к парику на предмет окисления, обрыва, перелома и т.д. и т.п.

Последнее редактирование: 11 Дек 2018

Чуть не забыл
Эта ошибка обычно (в аналогичных случаях) прописывается в память парика и её нужно принудительно стереть через сервисное меню, если таковое имеется в Вашем случае. В противном случае парик работать не будет! Это пожалуй первое что нужно сделать. А потом (если будет повторное срабатывание) реализовать пост выше

А токи по каждой фазе снимать на моторе? ( навряд ли на входе т.к. будет участвовать тэн), да и мотор то однофазный, запитан через частотный преобразователь.

СергейИркутск

на лицо не исправен частотник, если он ругается, а то что разгоняете, по симтомам кондер высох, (в частотнике)
Да и вообще надо детально описывать, Такие парики редкость, в ремонте у нас.
посмотри как частотник, может выдать такую ошибку насильно. С моделируй, вот так ты и узнаешь по точнее.

Так мотор то трехфазный, раз через частотный преобразователь запитан. Между преобразователем и двигателем меРять нужно.

Последнее редактирование: 16 Дек 2018

Такой мотор?
МОТОР ВЕНТИЛЯТОРА 60201 HOUNO, L7MW84D-148, 0,02/0,16КВТ
Артикул: 601352 / 60201

Характеристики
Бренд: HOUNO
Код: 601352 / 60201
Тип: Пароконвектоматы / Конвекционные печи / Духовки
Описание:
Технические характеристики:
напряжение — 380-400 В
фазы — 3
частота — 50 Гц
мощность — 0,02/0,16 кВт
частота вращения — 710/1390 об/мин
скорости — 2
длина 1 — 140 мм
длина 2 — 27 мм
длина 3 — 35 мм
резьба — M10R IG
сила тока — 0,2/0,5 А
потребляемая мощность — 60/250 Вт
частота вращения при 50 Гц — 710/1390 об/мин
модель — Y/YY
тип — L7mw84D-148
№ — T1
диаметр 1 — 17 мм
диаметр 2 — 13 мм

K-rts

Да, видимо. Но как определить точно? и ошибку то дает плата ?
[DOUBLEPOST=1549208608,1549208155][/DOUBLEPOST]видимо можно запитать бе з частнотника?

K-rts

Без частотника никак движок 3 фазы 220вольт.
[DOUBLEPOST=1549209657][/DOUBLEPOST]14 ошибки не было?

нет, других ошибок не было…а какой частотник там стоит? и какой можно поставить?

K-rts

Abb стоит. На Abb и меняй )))

Ну можно же подешевле, аналог например от ИЕК?

K-rts

Можно и *ек, не люблю ругаться
Но будет ли работать….

Тоже верно, да и наверно не то место чтобы экономить. Спасибо. Буду пробовать…

K-rts

Где-то у меня листок с параметрами для нового abb был.

Найдете скинь те если не сложно. Спасибо.
[DOUBLEPOST=1550080041][/DOUBLEPOST]Правда это не скоро…АББ под заказ.

K-rts

Там другой можно поставить. Не тот что в оригинале.

Источник

Панель оператора для ПЧ Siemens

1. Перегрузка по току

2. Перегрузка

3. Превышение напряжения

4. Низкое напряжение

5. Перегрев ПЧ

6. Двигатель не запускается

7. Двигатель вращается в неправильном направлении

Аппаратный способ. Необходимо поменять любые две фазы питания двигателя на выходе ПЧ.
Программный способ. Необходимо изменить направление вращения в соответствующем меню («Forward/Reverse»).

8. Двигатель не вращается с нужной скоростью

9. Проблемы с разгоном и торможением

10. Слишком большой ток и температура двигателя

Содержание:

Типы сбоев в системах “частотник-двигатель”
10 распространенных ошибок преобразователей частоты

Возможности современных частотных преобразователей по управлению электродвигателем делают их востребованными и популярными не только для промышленного применения, но и для решения бытовых задач. В любом случае они позволяют значительно повысить управляемость работы асинхронного двигателя, расширить возможности системы с его использованием, сделать ее работу более стабильной. Однако при внедрении таких систем нужно понимать, что даже самый современный и надежный частотник, включенный в цепь управления электромотором, – это дополнительный элемент ненадежности, повышающий вероятность отказа или сбоя в работе системы с мотором. Часто это может привести к тому, что ваш двигатель будет останавливаться даже чаще, чем в системах без использования преобразователя частоты, однако в большинстве случаев такие отключения имеют защитный характер, то есть исключают ситуации, когда электромотор или сам частотник будут работать в нештатных режимах, длительное пребывание в которых может стать причиной аварии и привести к значительным убыткам.

Типы сбоев в системах “частотник-двигатель”

Следует сразу выделить несколько причин, которые могут быть отнесены к неисправностям частотного преобразователя, но фактически не всегда являются таковыми. Итак, электромотор в таких системах управления может отключится в таких общих случаях:

ошибки монтажа и коммутации преобразователя частоты и электромотора. Как правило, выявляются на этапе пусконаладочных работ;
нестабильность напряжения в питающей сети и частые аварии в ней. Как правило, связаны со значительным отклонением напряжения на входе частотника или пропаданием напряжения по одной из питающих фаз;
ошибки при выборе мощности двигателя, частотника и нагрузки на систему. В этом случае просто потребуется замена компонентов;
неверная настройка (программирование) преобразователя частоты. Как правило, это самая частая причина сбоев в работе таких систем;
выход из строя любого из компонентов. Даже самая надежная электроника может выйти из строя, и частотник не является исключением, как и двигатель, обмотки которого могут перегореть или закоротиться в связи с превышением нагрузки или из-за старения компонентов.

Причины выхода из строя частотного преобразователя обычно связаны с:

скачками напряжений в питающей сети;
нарушением инструкции по монтажу и эксплуатации;
заводским браком.

Как правило, во всех ситуациях, за исключением выхода из строя самого частотника, причина защитного отключения мотора либо индицируется на табло преобразователя частоты (ПЧ), либо передается по каналам связи на пульт централизованной диспетчеризации. Поэтому, когда устройство исправно, нужно проанализировать причину возникновения ошибки и устранить ее. Каждая модель ПЧ имеет свой набор ошибок, которые подробно документированы в паспорте на оборудование. Как правило, индикация ошибок производится:

на дисплее по их номеру. Расшифровка ошибки и рекомендации по поиску причин ее возникновения указаны в руководстве по эксплуатации;
на дисплее текстом;
передачей кода ошибки по линии связи с комплексом диспетчеризации.

Рассмотрим 10 наиболее типичных ошибок ПЧ.

10 распространенных ошибок ПЧ

К наиболее частым причинам аварийной остановки системы “ПЧ — электромотор” относятся:

1. Перегрузка по току (Over Current) с возможной расшифровкой состояния, когда она возникает (пуск, нормальный режим, торможение). Причинами возникновения может быть неправильная настройка частотника, превышение нагрузки на двигатель, короткое замыкание в обмотках.

2. Перегрузка (Over Load) связана с превышением крутящего момента или срабатыванием тепловой защиты двигателя.

3. Превышение напряжения в выходной цепи (Over Voltage). Возникает в режиме торможения при переходе двигателя в режим генератора. Решается установкой тормозного резистора, изменением режима торможения или переключением мотора в режим свободной остановки.

4. Пониженное напряжение (Low Voltage) на входе преобразователя. Связано с понижением напряжения во входной сети или пропаданием одной из фаз. Причину желательно устранить, однако если пониженное напряжение является постоянной проблемой, можно внести корректировки в настройку частотника.

5. Перегрев ПЧ (Over Heat). Причина может заключаться в длительном превышении мощности нагрузки, плохой вентиляции шкафа, запылением внутреннего пространства прибора. Требуется проверить вентиляцию шкафа, продуть вентиляционные отверстия частотника. Если проблема не исчезла, следует найти причину превышения нагрузки на электромотор.

6. Потеря фазы входного питания. Устраняется восстановлением питания или вводного контакта. Некоторые модели частотных преобразователей способны работать и на двух фазах. В этом случае, чтобы исключить остановку системы, следует внести изменения в настройки.

7. Перегрузка инвертора. Связана с длительной работой с мощностью выше номинальной. Причиной отключения может оказаться как поломка двигателя, так и постоянное превышение нагрузки на него. Также частый вариант подобных сбоев – ошибка с выбором мощности частотника или желание сэкономить.

8. Перегрев или обрыв датчика температуры двигателя. Необходимо либо устранить неисправность, либо причину перегрева.

9. Пробой на землю. Означает замыкание одного из выходов инвертора на заземление. Может быть связано с нарушением изоляции, неправильным подключением или повреждением изоляции обмоток двигателя.

10. Короткое замыкание на выходе ПЧ. Связано с замыканием в двигателе или нарушением изоляции питающего кабеля, колодки подключения.

Конечно, это далеко не все возможные ошибки, число которых может доходить до сотни. Чем большее число параметров работы системы и функций самоконтроля имеет преобразователь частоты, тем выше шанс избежать серьезных аварий в системе.

Однако, чтобы сам ПЧ и подключенная к нему нагрузка работали исправно и стабильно, требуется обеспечить не только грамотный подбор оборудования, но также его монтаж и программирование. В этом случае вы не только исключите вероятность ложных срабатываний системы защиты и простоя в работе оборудования, но и минимизируете возможность возникновения аварийных ситуаций.

Если вам требуется помощь в подборе оборудования или его настройке под определенные условия эксплуатации, вы можете обратиться за помощью к сотрудникам нашей компании. Мы не только продаем практически весь ассортимент промышленных и бытовых преобразователей, но также занимаемся внедрением систем на их основе, поэтому поможем вам разобраться в причинах аварийных отключений, с которыми вы сталкиваетесь впервые.

вернуться в блог

Неисправности преобразователя частоты. Распространённые поломки

Распространённые виды неисправностей

Распространённые неполадки:

не вращается двигатель;

перегрев двигателя;

вращение двигателя с неизменной скоростью;

отсутствие восприятия частотником органов управления.

Причины поломок

Вероятные причины:

— толщина сечения монтажного провода или жил кабеля менее допустимых значений;

— неправильное подключение электропроводки;

— наличие плохого электрического контакта в месте подсоединения клемм и проводов;

Типовые коды ошибок

Закодированные ошибки частотного преобразователя:

Over Load (OL) – перегрев двигателя, значительное возрастание момента силы на валу мотора.

Low Voltage (LV) – падение значения входного напряжения, отсутствие одной либо двух фаз.

Over Current (OC) – сила тока в рабочей цепи преобразователя превышает допустимые значения.

Способ устранения: настройка и перепрограммирование номинальных токов электродвигателя и регулятора;

Over Voltage (OV) – отсутствие питания. Также может появиться в момент начала торможения двигателя.

Over Heat (OH) – критическое значение температуры самого инвертора.

Остались вопросы?
Специалисты ЭНЕРГОПУСК ответят на Ваши вопросы:
8-800-700-11-54 (8-18, Пн-Пт)

Панель оператора для ПЧ Siemens

1. Перегрузка по току

2. Перегрузка

3. Превышение напряжения

4. Низкое напряжение

5. Перегрев ПЧ

6. Двигатель не запускается

7. Двигатель вращается в неправильном направлении

Аппаратный способ. Необходимо поменять любые две фазы питания двигателя на выходе ПЧ.
Программный способ. Необходимо изменить направление вращения в соответствующем меню («Forward/Reverse»).

8. Двигатель не вращается с нужной скоростью

9. Проблемы с разгоном и торможением

10. Слишком большой ток и температура двигателя

Содержание:

Типы сбоев в системах “частотник-двигатель”
10 распространенных ошибок преобразователей частоты

Типы сбоев в системах “частотник-двигатель”

ошибки монтажа и коммутации преобразователя частоты и электромотора. Как правило, выявляются на этапе пусконаладочных работ;
нестабильность напряжения в питающей сети и частые аварии в ней. Как правило, связаны со значительным отклонением напряжения на входе частотника или пропаданием напряжения по одной из питающих фаз;
ошибки при выборе мощности двигателя, частотника и нагрузки на систему. В этом случае просто потребуется замена компонентов;
неверная настройка (программирование) преобразователя частоты. Как правило, это самая частая причина сбоев в работе таких систем;
выход из строя любого из компонентов. Даже самая надежная электроника может выйти из строя, и частотник не является исключением, как и двигатель, обмотки которого могут перегореть или закоротиться в связи с превышением нагрузки или из-за старения компонентов.

Причины выхода из строя частотного преобразователя обычно связаны с:

скачками напряжений в питающей сети;
нарушением инструкции по монтажу и эксплуатации;
заводским браком.

на дисплее по их номеру. Расшифровка ошибки и рекомендации по поиску причин ее возникновения указаны в руководстве по эксплуатации;
на дисплее текстом;
передачей кода ошибки по линии связи с комплексом диспетчеризации.

Рассмотрим 10 наиболее типичных ошибок ПЧ.

10 распространенных ошибок ПЧ

К наиболее частым причинам аварийной остановки системы “ПЧ — электромотор” относятся:

2. Перегрузка (Over Load) связана с превышением крутящего момента или срабатыванием тепловой защиты двигателя.

вернуться в блог

Поломки частотного преобразователя - повреждения

Распространенные повреждения ЧП

Список наиболее распространенных неисправностей преобразователей частоты выглядит следующим образом:

Превышение нормативного номинального тока. Вероятная причина – короткое замыкание двигателя, требуется разбор устройства, проведение диагностики.
Перегрузка. Ненормативная нагрузка может быть связана и с перегревом, когда электроника реагирует на чрезмерное выделение тепла, и с избыточным механическим воздействием, ростом крутящего момента.
Превышение нормативного напряжения. Нагрузка на токопроводящих компонентах в таком случае оказывается выше максимальной. В основном, повреждение имеет место в процессе остановки мотора, когда активируется функция выработки электричества. Справиться с ней можно увеличением времени остановки, перенастройкой оборудования.
Низкое напряжение на преобразователь. Некоторые частотники корректно функционируют даже на пониженном напряжении, но большинство моделей выдает соответствующую ошибку.
Перегрев. Речь в такой ситуации можно вести о многих неисправностях, требуется диагностика. Накопление пыли в корпусе, недостаточно эффективная работа вентиляторов обдува, затрудненная вентиляция шкафа, избыточная нагрузка на электромотор – все это ведет к тому, что температура двигателя критически растет.
Невозможность запуска электромотора. Нужно проверить корректность подключения частотника, определить целостность цепей запуска, правильность настроек.
Некорректное направление вращения мотора. В основном, моторы частотных преобразователей вращаются вправо, но направление можно поменять на аппаратном уровне, изменив питающие фазы, либо на программном, скорректировав вектор в специальном меню.
Скорость вращения электромотора не соответствует нормативному значению. Данные неисправности вызваны чрезмерной нагрузкой на двигатель, некорректной установкой частоты.
Некорректная работа в процессе разгона и установки. Если мотор не раскручивается с должной скоростью, слишком долго останавливается, высока вероятность, что активируется защита, ограничивающая силу тока. При длительной остановке следует проверить, грамотно ли подключен тормозной резистор.
Превышение нормативного тока и перегрев мотора. Двигатель преобразователя частоты перегревается из-за того, что нагрузка на вал оказывается избыточной. Нужно скорректировать настройки в соответствии с эксплуатационной инструкцией.
Пробой на землю. При такой поломке крайне вероятно нарушение изоляции, ошибки при подключении токопроводящих кабелей.

Поломки частотного преобразователя - неисправности

Причины некорректной работы

Неисправности, сбои частотных преобразователей, в основном, вызваны следующими причинами:

Накопление пыли. Оно характерно, например, для частотника, установленного в производственном цехе, где всегда сохраняется запыленная среда. Корпуса устройств не делаются герметичными, это необходимо для обеспечения эффективной вентиляции, обдува, быстрого отвода тепла от электромотора. Оседание пыли на внутренних элементах приводит к постоянному перегреву, который может быть как выраженным, с соответствующей реакцией защитной электроники, так и не значительным, но влияющим на общий срок службы частотника. Особенно опасно накопление пыли, проводящей электроток, что провоцирует пробои изоляции, и ее оседание на управляющей плате, повреждение которой чревато дорогостоящим ремонтом.
Масляные загрязнения. Техническое масло, при попадании на электронные компоненты частотных преобразователей, провоцирует их интенсивное разрушение, что чревато не просто выходом из строя, но даже детонацией, при формировании соответствующих условий. Чтобы исключить такой вариант развития событий, необходим строгий контроль состояния оборудования, либо установка специального защитного корпуса.
Преобразователь неправильно смонтирован. Если нарушены правила монтажа частотника, он очень быстро выйдет из строя. В основном, нарушения связаны с использованием недостаточно толстых соединительных токопроводящих кабелей, ненадежной фиксацией клемм и контактов, повреждениями изоляции.
Повреждение клемм и контактных групп. При таких неисправностях нужно говорить о чрезмерном механическом износе контактов, необходимости их замены. Уменьшить вероятность неисправностей можно строгим контролем эксплуатационных условий, минимальным механическим воздействием, за счет чего удается избежать повышенного расходования ресурса и запаса прочности.
Некорректные настройки. Преобразователь частоты должен быть запрограммирован в полном соответствии с особенностями питающей сети и выполняемой работы. Даже минимальная ошибка приведет к поломке. Статистика показывает, что именно это – наиболее распространенная причина неисправностей.
Нестабильность сети питания. Преобразователям частоты, работающим в изношенных электросетях, постоянно приходится сталкиваться с повышенной нагрузкой. Нестабильность напряжения крайне негативно сказывается на функции внутренних компонентов, в особенности, высокоточной электроники. Рекомендовано использование вспомогательных устройств, стабилизаторов или сетевых фильтров.

Поломки частотного преобразователя - ремонт

Неисправности преобразователя частоты. Распространённые поломки

Распространённые виды неисправностей

Распространённые неполадки:

не вращается двигатель;

перегрев двигателя;

вращение двигателя с неизменной скоростью;

отсутствие восприятия частотником органов управления.

Причины поломок

Вероятные причины:

— толщина сечения монтажного провода или жил кабеля менее допустимых значений;

— неправильное подключение электропроводки;

— наличие плохого электрического контакта в месте подсоединения клемм и проводов;

Типовые коды ошибок

Закодированные ошибки частотного преобразователя:

Over Load (OL) – перегрев двигателя, значительное возрастание момента силы на валу мотора.

Low Voltage (LV) – падение значения входного напряжения, отсутствие одной либо двух фаз.

Over Current (OC) – сила тока в рабочей цепи преобразователя превышает допустимые значения.

Способ устранения: настройка и перепрограммирование номинальных токов электродвигателя и регулятора;

Over Voltage (OV) – отсутствие питания. Также может появиться в момент начала торможения двигателя.

Over Heat (OH) – критическое значение температуры самого инвертора.

Остались вопросы?
Специалисты ЭНЕРГОПУСК ответят на Ваши вопросы:
8-800-700-11-54 (8-18, Пн-Пт)

Частотный преобразователь предназначен для плавного изменения скорости и момента, а также он помогает избавиться от пусковых токов. В процессе преобразования постоянного тока в переменный инвертор создает волны переменного тока (синусоидальной, квадратной или любой другой формы). Как всякий стабильный источник питания он должен оставаться способным поставлять достаточно тока для поддержания мощности системы.

Все производители стремятся уменьшить размеры приводов, а потому размещение компонентов и плат в устройстве всё более уплотняется. Это не остаётся бесследным и приводит в какой-то степени к отказам силового оборудования. Необходимо отметить, что ремонт частотников (Р4,0-7,5 кВт) практически нецелесообразен при выходе из строя управляющей части системы. Построение аппарата (свыше 100 кВт) по модульному принципу сильно упрощает функциональную схемуи увеличивает срок службы.

Главный фактор, определяющий срок службы частотника и его бесперебойную эксплуатацию, заключается в своевременных проверках иправильном обслуживании. Кроме всего прочего электронное устройство само по себе является достаточно сложным, поэтому при эксплуатации силового оборудования с ним возникают потенциальные проблемы.

Частотники являются очень чувствительной аппаратурой за счет высокого уровня исполнительских компонентов (если даже не вдаваться в технические детали). Наиболее распространенная проблема преобразовательных устройств — это программное обеспечение. Чем больше добавленных возможностей, тем вполне вероятнее могут возникнуть потенциальные проблемы.

Обычно, починка таких устройств для пользователя обходится довольно дорого. Поэтому некоторые неисправности можно устранить самостоятельно. На самом деле, нет ничего проще, чем взять в руки инструкцию «Коды ошибок преобразователей частоты OMRON» (название взято для примера), и расшифровать сигнализирующие записи с помощью таблицы предупреждений и ошибок. Рассмотрим наиболее распространенные из них.

Содержание

Неполадки и пути их исправления
Замена резистора
Сигнализация ошибок
Электродвигатель не трогается с места
Ремонт частотных преобразователей – алгоритм мероприятий
Ремонт
Ремонтировать самостоятельно или обратиться в сервис?

Неполадки и пути их исправления

Система охлаждения на моделях особенно чувствительна. Можно сказать, это одна из болевых точек механизма. Для того, чтобы максимально увеличить срок эксплуатации частотника следует хотя бы один раз в месяц делать продувание(сжатым воздухом) радиатора охлаждения, расположенного сзади корпуса. Лучше будет, если продуть корпус целиком, ведьвнутри инвертора скапливается всегда очень много пыли.

Продувание радиатора требуется, поскольку на нём крепится IGBT-ключ, через который осуществляется управление электрическим мотором. С выделением тепла радиатор капитально нагревается. Поломка может повлечь за собой перегорание полупроводникового прибора.

Часто на корпусе и радиаторе устанавливаются воздушные вентиляторы с принудительным охлаждением. Периодически их нужно проверять на работоспособность. В случае необходимой замены их несложно найти в продаже. В настоящее время ассортимент этой техники довольно широк и разнообразен.

Частый заряд и разряд, а также повышенная температура со временем приводят к старению электролитических конденсаторов частотника, что уменьшает их номинальную емкость или способствует возникновению внутренних межполюсных пробоев. В результате возможно вздутие или разрушение конденсаторов.

Замена резистора

Регулирование преобразователем частоты может осуществляться как посредством контроллера, так и вручную. Зачастую в неисправное состояние приходит потенциометр (или по-другому резистор). Управлениепроисходит двумя способами:

с внешнего потенциометра;
с выносной панельки инвертора.

Для смены неисправного внешнего нужно переключить в настроечном меню частотного преобразователя на опцию регулировки с выносной панельки. Также возможно самому поменять резистор. Параметры резистора и все необходимые операции подробно описываются в инструкции к аппарату.

Сигнализация ошибок

Зачастую возникают предупреждения и ошибки на дисплее устройства при запуске, хотя до остановки их не было. Как правило, после проверки кабелей и протяжек клемм сигнализация об ошибках исчезает. На большинстве моделях это расшифровывается как ошибка при перегрузке. Если один раз в три месяца делать протяжку всех клеммных соединений, такие неприятные ситуации могут вообще не возникать.

Еще одним распространенным слабым местом является то, что при регулировке частотным преобразователем с внешней выносной панельки пропадает управление. Вопреки возникающему ощущению о неисправностивсего аппарата, если просто проверить присоединение кабеля и винтов штекера в разъеме, проблема устраняется.

Электродвигатель не трогается с места

Наиболее серьезная неисправность, требующая замены либо починки частотного преобразователя. При выдаче ошибки о том, что двигатель не трогается с места, могут быть две причины:

выход из строя электромотора;
повреждение системы управления. Здесь не обойтись без разборки инвертора и замены электронной платы.

Неисправности частотного преобразователя

Если самому это сделать сложно, необходимо проконсультироваться с авторизованным сервисным центром для лучшего результата (официального поставщика компании, в нашем случае, OMRON). Иногда бывает проще приобрести новый преобразователь частоты.

При любой неисправности, прежде всего, следует проверить работоспособность электрического мотора, целостность кабельной проводки и клеммных зажимов. А уже после этого разбираться в самом устройстве. А также следует неукоснительно придерживаться правил техники безопасности и всегда помнить про профилактические работына протяжении всей жизнедеятельности аппарата.

Ремонт частотных преобразователей – алгоритм мероприятий

Наладка преобразовательного устройства осуществляется с помощью применения высокочастотных осциллографов. Работу частотника проверяютв трёх возможных режимах, это:

в номинальном режиме;
на холостом ходу;
при максимально допустимой перегрузке.

Невключение тиристоров (транзисторов) частника либо разрыв в силовой цепи определяется по форме выходного напряжения преобразователя. После чего в тиристорном блоке устанавливается выбранный по нужным параметрам тиристор на смену вышедшего из строя.

Ремонт

Наладка системы управления частотником выполняется путём подачи на него питающего напряжения без силового напряжения. Осциллограф позволяет проверить соответствие длительности импульсов, подаваемых на инвертор, указанной в паспорте. В случае искажения сигналов соответствующие элементы системы подвергаются снятию и замене.

Для функционирования современных частотных преобразователей используются интегральные микросхемы. При ремонте и наладке систем помимо осциллографов и тестеров применяется специальная аппаратура.

После капитального ремонта аппарат следует включить в работу на холостом ходу. Затем, если все нормально, запустить инвертор с электродвигателем на холостом ходу, но без его нагрузки. В работе по такому режиму важно проверить отсутствие перегрева элементов привода. Завершающий контроль работы привода проводится при номинальном значении нагрузки двигателя.

После наладки техники иногда требуется прийти к определённому соотношению величин напряжения и частоты. При этом номинал частоты должен соответствовать номиналу напряжения. Для правильной настройки ЭДС следует выполнить такие операции как:

измерение коэффициента трансформации трансформатора напряжения и активного сопротивления статора электродвигателя;
расчёт падения напряжения, равного произведению величин активного сопротивления статора на номинальный ток двигателя, разделённому на коэффициент трансформации.
в итоге, напряжение, снимаемое с отвода резистора, подсоединённого параллельно вторичной обмотке трансформатора, должно быть равным вычисленному значению.

Неисправность в силовой схеме может возникать в результате резких колебаний в системе инвертор—двигатель. Устранение подобных колебаний достигается регулированием резистора блока управления.

Ремонтировать самостоятельно или обратиться в сервис?

Периодическая проверка и техническое обслуживание помогут предотвратить ряд проблем, но, тем не менее преобразователи частоты выходят из строя, и этого нельзя избежать полностью. При серьёзной поломке требуется диагностика техники. Самым ответственным мероприятием считается поиск повреждённых деталей. Ведь случается, приходится искать плавающую неисправность, когда она возникает периодически при определенных условиях или просто хаотично.

В мастерской вам проведут квалифицированную диагностику, включающую в себя главным образом: считывание кодов ошибок, определение вышедших из строя узлов. Будьте готовы заплатить за ремонт.

Ремонт в мастерской – отличное решение, специалисты быстро определят слабые места, и дорогостоящий аппарат еще послужит вам не один год. Ведь бывают случаи, когда пользовательское вмешательство в устройство ухудшало состояние прибора и приводило к окончательной поломке.Если неприятность произошла в период гарантийного обслуживания, то однозначно за помощью лучше обратиться в сервис.

Частотный преобразователь на логических элементах

Ошибки частотных преобразователей: примеры и коды ошибок

Использование частотных преобразователей на промышленных объектах дает следующие преимущества:

Возможность отказаться от регулирующего оборудования: дросселей, вариаторов, редукторов и др. Это существенно упрощает работу механической системы, снижает расходы на эксплуатацию и повышает ее надежность.
Плавный разгон управляемого двигателя, защищающий его от механических ударов и пусковых токов, что продлевает срок его службы.
Частотные преобразователи в паре с асинхронными двигателями можно использовать в качестве альтернативы для приводов постоянного тока.

Максимально рациональное регулирование скорости контролируемых двигателей и связанных с этим технологических процедур.
Экономия электроэнергии, благодаря устранению ее неоправданных трат.

Основные виды и причины неисправностей

Over Current или OC. Данный сигнал на мониторе устройства свидетельствует о его перегрузке. Если подобная проблема возникла при тестовом запуске, необходимо проверить соответствие токов регулятора и электрической машины, а также исправность электроцепей управляемого двигателя. Следует учесть, что некоторые модели частотников высвечивают ошибку Over Current при торможении, работе и запуске электродвигателя.
Over Heat или ОН. Это сообщение указывает на превышение номинально допустимой температуры частотного преобразователя. Проще говоря — на его перегрев. Устранить проблему можно посредством чистки внутреннего вентилятора или установки дополнительной вентиляционной системы в бокс, где располагается преобразователь. В качестве профилактики следует размещать частотник в месте, гарантирующем эффективный отвод тепла.
Over Load или OL. Такая ошибка преобразователя может быть вызвана двумя обстоятельствами: превышением на валу момента силы или перегревом управляемого двигателя. Чтобы устранить проблему, необходимо выполнить корректную настройку тепловой защиты. Для этого во время программирования устройства нужно задать требуемую величину тока и время срабатывания защитной функции.
Low Voltage или LV. Ошибка высвечивается при снижении напряжения питания или обрыве фаз (одной или двух). Существует два варианта решения этой проблемы: «насильственная» остановка двигателя или настройка его работы в однофазном режиме.
Over Voltage или OV. Такую надпись можно увидеть на мониторе при замедлении вращения двигателя. Для устранения неисправности необходимо воспользоваться одним из трех способов: переводом устройства в режим генератора, активацией тормозного резистора или перенастройкой системы защиты от повышенного напряжения.

В число наиболее распространенных причин неисправностей входят:

Заводской брак. Как правило, фабричные дефекты дают о себе знать в течение гарантийного срока. Поэтому для их устранения следует обращаться к поставщику или в брендовый сервисный центр.
Ошибки при монтаже. Чаще всего причиной неисправностей становится некорректная сборка схемы привода или установка частотника в неподходящем месте.
Нарушение норм эксплуатации. Регламент технического обслуживания изложен в инструкции, прилагаемой к устройству. Игнорирование регламента может привести к выходу из строя полупроводниковых элементов, перегреванию частотного регулятора и другим неисправностям.
Несоответствие частотного преобразователя условиям его эксплуатации. Основные критерии выбора частотника — электрические характеристики двигателя, исполнение, набор функций и т. д. Несоответствие параметров условиям его эксплуатации приводит к некорректной работе устройства, выходу из строя и многочисленным поломкам.

Код ошибки	Расшифровка	Вероятные причины	Способы устранения
OUt1, 2, 3	Ошибка фазы.	Отсутствие заземления или контакта при подсоединении кабеля; слишком маленькое время разгона.	Увеличение времени разгона; замена модуля IGBT; устранение неисправностей внешнего оборудования; переподключение кабеля.
OC1, 2, 3	Токовая перегрузка при разгоне, торможении или постоянной скорости.	Чрезмерное время торможения или разгона; слишком высокое напряжение в сети; недостаточная мощность привода; потеря фазы или короткое замыкание «на землю»; воздействие внешнего фактора.	Сокращение времени разгона; оптимизация питающего напряжения; приобретение привода с более высокой мощностью; проверка конфигурации выхода; устранение внешних помех.
OV1, 2, 3	Сверхнапряжение при разгоне, торможении или постоянной скорости.	Напряжение на входе не соответствует параметрам привода; чрезмерная энергия торможения.	Проверка входного напряжения; оптимизация времени торможения/разгона.
UV	Слишком низкое напряжение шины.	Пониженное напряжение питания.	Проверка и оптимизация входного напряжения.
OL1	Перегрузка электродвигателя.	Слишком низкое питающее напряжение; неверно заданные параметры тока; чрезмерная нагрузка на электродвигатель.	Проверка входного напряжения; настройка правильных параметров тока в двигателе; оптимизация нагрузки.
OL2	Перегрузка преобразователя частоты.	Чрезмерно быстрый разгон; остановка двигателя; заниженное питающее напряжение; сверхнагрузка; длительная работа двигателя на низкой скорости.	Увеличение времени разгона; снижение нагрузки на двигатель; проверка мощности двигателя и входного напряжения; приобретение привода с более высокой мощностью; замена двигателя.
OL3	Перегрузка по электричеству.	Сигнализация перегрузки в соответствии с заданными параметрами.	Проверка нагрузки и точки перегрузки.
SPI	Потеря фаз входа.	Потеря колебания или фазы напряжения трех входных фаз.	Проверка и оптимизация входного напряжения и/или правильности монтажа.
SPO	Потеря фаз выхода.	Асимметричная нагрузка.	Проверка выхода, двигателя и кабеля.
OH1	Перегревание выпрямителя.	Неисправность вентилятора или засорение вентиляционного канала; слишком высокая температура воздуха в помещении; чрезмерно затянутый запуск устройства.	Замена вентилятора и проверка воздуховода; снижение температуры окружающей среды; проверка и восстановление воздухообмена; оптимизация мощности нагрузки; замена модуля IGBT; ремонт платы управления.
EF	Неисправность внешних элементов.	Повреждение клеммы SIn и/или других внешних клемм.	Замена пришедших в негодность клемм.
CE	Проблемы со связью.	Некорректная скорость в бодах; повреждение кабеля связи; неверно заданный адрес сообщения; серьезные помехи в кабеле.	Оптимизация скорости в бодах; проверка кабеля связи; настройка правильного адреса сообщения; замена кабеля или оптимизация защиты от помех.
ItE	Проблемы с обнаружением тока.	Некорректное подключение платы управления; отсутствие вспомогательного напряжения; выход из строя индикаторов тока.	Проверка разъема, датчиков и платы управления.
tE	Ошибка автоматической настройки.	Несоответствие мощностей двигателя и частотного преобразователя; неверно заданные параметры электродвигателя; серьезная разница между стандартными параметрами и параметрами автоматической настройки; выход времени на автонастройку.	Установка параметров, указанных на шильдике двигателя; снижение нагрузки на двигатель; проверка параметров двигателя и его соединения; установка верхнего предела частоты на уровень «выше 2/3 номинальной частоты».
bCE	Неисправность тормозного модуля.	Разрыв тормозных коммуникаций или некорректная работа тормозной цепи; недостаток производительности внешнего тормозного резистора.	Проверка тормозного модуля и замена тормозных кабелей; принудительное повышение мощности тормозного резистора.
ETH1, 2	Короткое замыкание	Замыкание выхода преобразователя частоты «на землю»; неисправность в цепи определения тока.	Проверка подключения двигателя и индикаторов тока; замена платы управления.
dEu	Отклонение скоростного режима.	Избыточная нагрузка.	Оптимизация нагрузки и увеличение времени обнаружения; проверка и при необходимости корректировка параметров управления.
STo	Несогласованность параметров.	Отсутствие параметров управления для синхронных электродвигателей; некорректно заданные параметры автоматической настройки; отсутствие подключения частотника к двигателю.	Корректировка нагрузки на двигатель; установка корректных параметров управления; увеличение времени определения несогласованности.
PCE	Обрыв связи с блоком управления.	Повреждение проводов, обеспечивающих подключение к блоку управления; помехи в проводах, связанные с внешним фактором; некорректное функционирование цепи в основной плате и/или в клавиатуре.	Замена проводов блока управления; проверка внешней среды и устранение источника помех; выполнение комплексного сервисного обслуживания устройства.
END	Сброс времени до заводских настроек.	Фактическое время функционирования преобразователя не соответствует внутреннему параметру продолжительности работы.	Корректировка настроек времени.
DNE	Проблема с загрузкой параметров.	Повреждение проводов, подключаемых к блоку управления; помехи в проводах; ошибка в базе данных панели управления.	Замена проводов блока управления; сервисное обслуживание частотного преобразователя; повторная загрузка данных в панель управления.

Преимущества ремонта в инженерной компании 555

Огромный опыт в ремонте частотных преобразователей разных моделей и марок.
Команда профессиональных специалистов.
Экономия до 70 % средств по сравнению с приобретением нового оборудования.
Оперативное выполнение работ (максимальный срок ремонта — 15 дней).

Бесплатная консультация и предварительный осмотр для определения ремонтопригодности привода.
Доступные цены и оплата только по результату работы.
Гарантия на отремонтированное оборудование — 12 месяцев.

Мы ремонтируем:

Компания ООО «Барс-Гидравлик Групп»

Выражаем благодарность Вашим специалистам за профессионализм и оперативное решение поставленных задач.

Читать весь
отзыв

ООО «СоюзМашМеталл»

Результат выполненных работ говорит о качественном оборудовании и высококвалифицированных кадрах.

Рекомендуем ООО «ИК «555» как ответственного и надежного поставщика услуг.

Читать весь
отзыв

ООО «РСК»

Сообщаем, что наша организация сотрудничает с ООО «Инженерная компания «555» с мая 2016 года по настоящее время.

За этот период мы обращались к услугам компании более 10 раз.

Планируем в дальнейшем работать с ООО «Инженерная компания «555»

Читать весь
отзыв

ОАО «Октябрьский электровагоноремонтный завод»

Уважаемый Дмитрий Васильевич!

Читать весь
отзыв

ЗАО «ОХТИНСКОЕ»

Мы надеемся на дальнейшее успешное развитие деловых отношений в сфере ремонта промышленной электроники.

Читать весь
отзыв

Преимущества сотрудничества с нами

Оплата только за результат — работающий блок

Гарантия на работоспособность блока целиком 12 месяцев

Срок ремонта от 5 до 15 дней

Бесплатный предварительный осмотр на предмет ремонтопригодности

Не вносим конструктивных изменений

Ремонт на компонентном уровне

– +7 (800) 555-89-01 (звонок по России бесплатный).

Расскажите о своей проблеме и получите инструкцию к дальнейшим действиям.

Коды ошибок частотного преобразователя INVT Частотные преобразователи относятся к сложной промышленной электронике достаточно дорогой и в тоже время широко распространенной по всему миру. На сегодняшний день трудно себе даже представить какое-либо производство, на котором бы не работало данное промышленное оборудование.

К сожалению, в процессе эксплуатации выходит из строя даже самое надежное промышленное оборудование. В данной статье мы разберем частотный преобразователь INVT, точнее ошибки частотного преобразователя INVT серии GDXXX, коды ошибок и их расшифровка. Частотники в наше время нашли широкое применения в абсолютно всех сферах промышленности управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Коды ошибок частотного преобразователя INVT серии GDXXX и их расшифровка.

В таблицах ниже приведены все коды ошибок частотного преобразователя INVT и их расшифровка, то есть причина по которой возникла та или иная ошибка.

Внимание, для предотвращения повторного аварийной остановки оборудования, перед сбросом ошибки необходимо устранить причину сбоя и только после этого выполнить сброс кода ошибки частотного преобразователя INVT.

Коды ошибок частотного преобразователя INVT GDXXX

Код ошибки	Тип ошибки	Возможная причина	Способ устранения
OUt1	IGBT Ошибка фазы — U	Время разгона слишком мало. Неисправность GBT. Нет контакта при подключении кабеля. Заземление отсутствует.	Увеличьте время разгона АСС. Замените модуль IGBT. Проверьте подключения. Осмотрите внешнее оборудование и устраните неисправности.
OUt2	IGBT Ошибка фазы — V
OUt3	IGBT Ошибка фазы — W
OC1	Сверхток при разгоне	Время разгона или торможения слишком большое. Напряжение сети велико. Мощность ПЧ слишком мала. Переходные процессы нагрузки или неисправность. Короткое замыкание на землю или потеря фазы Внешнее вмешательство.	Увеличить время разгона Проверьте напряжение питания Выберите ПЧ с большей мощностью Проверьте нагрузку и наличие короткого замыкания. Проверьте конфигурацию выхода. Проверить, если есть сильные помехи.
OC2	Сверхток при торможении
OC3	Сверхток при постоянной скорости
OV1	Повышенное напряжение при разгоне	Входное напряжение не соответствует параметрам ПЧ. Существует большая энергия торможения (генерация).	Проверьте входное напряжение Проверьте время разгона/торможения
OV2	Повышенное напряжение при торможении
OV3	Повышенное напряжение при постоянной скорости
UV	Пониженное напряжение DC — шины	Напряжение питания слишком низкое.	Проверьте входное напряжение
OL1	Перегрузка двигателя	Напряжение питания слишком низкое. Неверный параметр, номинальный ток двигателя. Большая нагрузка на двигатель.	Проверьте входное напряжение Установите правильный ток двигателя Проверьте нагрузку
OL2	Перегрузка ПЧ	Разгон слишком быстрый Заклинивание двигателя Напряжение питания слишком низкое. Нагрузка слишком велика. Долгая работа на низкой скорости при векторном управлении	Увеличьте время разгона Избегайте перегрузки после останова. Проверьте входное напряжение и мощность двигателя Выберете ПЧ большей мощности. Проверьте правильность выбора двигателя.
OL3	Электрическая перегрузка	Предварительная сигнализация перегрузки согласно заданному параметру	Проверьте нагрузку и точку предупредительной перегрузки.
SPI	Потеря входных фаз	Потеря фазы или колебания напряжения входных фаз R, S, T	Проверьте входное напряжение Проверьте правильность монтажа
SPO	Потеря выходных фаз	Потеря выходных фаз U, V, W (ассиметричная нагрузка)	Проверьте выход ПЧ Проверьте кабель и двигатель
OH1	Перегрев выпрямителя	Затор в вентиляционном канале или повреждение вентилятора Температура окружающей среды слишком высока. Слишком большое время запуска.	Обратитесь к решению по сверхтоку, см. ОС1, ОС2, ОС3 Проверьте воздуховод или замените вентилятор Уменьшите температуру окружающей среды Проверить и восстановить воздухообмен Проверьте мощность нагрузки Замените модуль IGBT Проверить плату управления
OH2	Перегрев IGBT
EF	Внешняя неисправность	Клемма SIn Внешняя неисправность	Проверьте состояние внешних клемм
CE	Ошибка связи	Неправильная скорость в бодах. Неисправность в кабеле связи. Неправильный адрес сообщения. Сильные помехи в связи.	Установить правильную скорость Проверьте кабель связи Установить правильный адрес связи. Замените кабель или улучшите защиту от помех.
ItE	Ошибка при обнаружении тока	Неправильное подключение платы управления Отсутствует вспомогательное напряжение Неисправность датчиков тока Неправильное измерение схемы.	Проверьте разъем Проверьте датчики Проверьте плату управления
tE	Ошибка автонастройки	Мощность двигателя не соответствует мощности ПЧ Параметры двигателя неверны. Большая разница между параметрами автонастройки и стандартными параметрами Время автонастройки вышло	Установите параметры с шильдика двигателя Уменьшите нагрузку двигателя и повторите автонастройку Проверьте соединение двигателя и параметры. Проверьте, что верхний предел частоты выше 2/3 номинальной частоты.
EEP	Ошибка EEPROM	Ошибка контроля записи и чтения параметров Неисправность EEPROM	Нажмите STOP/RST для сброса Замените панель управления
PIDE	Ошибка обратной связи PID	Обратная связь PID отключена Обрыв источника обратной связи PID	Проверить сигнал обратной связи PID Проверьте источник обратной связи PID
bCE	Неисправен тормозной модуль	Неисправность тормозной цепи или обрыв тормозных кабелей Недостаточно мощности внешнего тормозного резистора	Проверьте тормозной блок и замените тормозные кабели Увеличить мощность тормозного резистора
ETH1	Ошибка Короткое замыкание 1	Короткое замыкание выхода ПЧ на землю. Ошибка в цепи обнаружения тока.	Проверьте подключение двигателя Проверьте датчики тока Замените плату управления
ETH2	Ошибка Короткое замыкание 2	Короткое замыкание выхода ПЧ на землю. Ошибка в цепи обнаружения тока.	Проверьте подключение двигателя Проверьте датчики тока Замените плату управления
dEu	Ошибка Отклонение скорости	Слишком большая нагрузка.	Проверьте нагрузку. Увеличить время обнаружения. Проверить, что все параметры управления нормальны.
STo	Ошибка Несогласованность	Параметры управления не установлены для синхронных двигателей. Параметры автонастройки не подходят. ПЧ не подключен к двигателю.	Проверьте нагрузку Проверьте правильность установки параметров управления. Увеличьте время обнаружения несогласованности.
END	Время достигло заводской настройки	Фактическое время работы ПЧ превышает внутренний параметр времени работы.	Запросите поставщика и настройте заново продолжительность работы.
PCE	Сбой связи с панелью управления	Обрыв проводов, подключаемых к панели управления. Провода слишком длинные и подвержены помехам. Существует неисправность цепи в клавиатуре и основной плате.	Проверьте провода панели управления. Проверить окружающую среду и устраните источник помех. Проверьте оборудование и запросите проведение сервисного обслуживания.
DNE	Ошибка загрузки параметров	Обрыв проводов, подключаемых к панели управления. Провода слишком длинные и подвержены помехам. Ошибка хранения данных в панели управления.	Проверьте провода панели управления и убедитесь, есть ли ошибка. Проверьте оборудование и запросите проведение сервисного обслуживания. Повторно загрузите данные в панель управления. В случае повтора обратитесь в сервисную службу компании INVT
LL	Ошибка Электронная недогрузка	ПЧ сообщает о предварительном сигнале по недогрузке, согласно установленным значениям.	Проверьте нагрузку и недогрузку в предупредительной точке.
E-DP	Ошибка связи по протоколу Profibus	Коммуникационный адрес не правильный. Нет согласующего резистора Файлы задания остановлены, нет звука GSD	Проверьте настройки связи
E-NET	Ошибка связи по протоколу Ethernet	Ethernet- адрес задан неправильно. Не выбраны кабели Ethernet. Сильные помехи от окружающей среды.	Проверьте параметры. Проверьте выбор средств коммуникации. Проверить окружающую среду.
E-CAN	Ошибка связи по протоколу CAN	Нет звука при подключении Нет согласующего резистора Сообщение не равномерно	Проверьте подключение Установите согласующий резистор Не соответствующая скорость передачи данных

Информационная панель частотного преобразователя INVT

Сброс ошибок частотного преобразователя INVT

Сброс ошибок частотного преобразователя INVT GDXXX осуществляется с помощью кнопки STOP/RST, цифровой вход или путем временного отключения питания и повторного включения частотного преобразователя через некоторое время.

К сожалению далеко не все ошибки можно сбросить или исправить самостоятельно, в некоторых случаях придется обратится в специализированный сервисный центр для устранения неисправности частотного преобразователя с последующим сбросом кода ошибки. Благодаря приведённым выше кодам ошибок частотного преобразователя INVT серии GDXXX с и их расшифровкой вы экономите время и точно знаете о возможности самостоятельного сброса ошибки.

Техническое обслуживание частотных преобразователей INVT

Для продления безаварийного срока эксплуатации частотного преобразователя INVT, впрочем, как и любого другого привода, рекомендуется регулярно проводить техническое обслуживание сложного промышленного оборудования. В таблице ниже мы указали желательную периодичность обслуживания частотного преобразователя INVT.

Периодичность техобслуживания преобразователя

Периодичность обслуживания	Сервисная операция
По необходимости	Чистка радиатора охлаждения
Регулярно	Проверка моментов затяжки клемм ввода/вывода
12 месяцев (если привод хранится)	Зарядка конденсаторов
6 – 24 месяца (в зависимости от условий эксплуатации)	Проверка состояния клемм I/O и силовых клемм Чистка канала охлаждения Проверка состояния вентилятора охлаждения, проверка наличия коррозии на клеммах ввода/вывода, шинах звена постоянного тока и других поверхностях Проверка состояния фильтров дверей при установке привода в шкаф
5 – 7 лет	Замена вентиляторов охлаждения: Основного вентилятора Вентилятора охлаждения шкафа
5 – 10 лет	Замена конденсаторов звена постоянного тока

Схемы подключения основных цепей частотного преобразователя INVT серии GDXXX.

Подключение основных цепей ПЧ < 37 кВт

Подключение основных цепей ПЧ > 37 кВт

Сброс ошибок и Ремонт частотников в сервисном центре

Ремонт частотного преобразователя INVT производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного оборудования, квалифицированным персоналом с инженерным образованием.

Как с нами связаться

У вас остались вопросы, связанные с ремонтом, программированием и настройкой частотных преобразователей или другого промышленного оборудования? Задайте их нашим менеджерам. Связаться с ними можно несколькими способами:

Наши контакты

Заказав обратный звонок (кнопка в правом нижнем углу сайта)
Посредством чата (кнопка расположена с левой стороны сайта)
Позвонив по номеру телефона: +7(8482) 79-78-54; +7(917) 121-53-01
Написав на электронную почту: 89171215301@mail.ru

К надежности современных преобразователей частоты предъявляют высокие требования. Устройства должны обеспечивать устойчивую работу электропривода без отказов и поломок в заданных условиях эксплуатации. Однако, оборудование иногда выходит из строя. Основными причинами этого являются:

Превышение нагрузки на валу двигателя.
Слишком быстрое увеличение нагрузки (для оборудования, работающего с переменным моментом).
Неправильный выбор частотного преобразователя по мощности, номинальному напряжению и току.
Ошибки монтажа (неверный выбор исполнения, размещение вблизи источника сильных электромагнитных помех, в зоне высокой температуры и т.д.).
Заводской брак.

Преобразователи частоты имеют встроенную защиту от аварий и ненормальных режимов работы. В большинстве случаев при возникновении критичных неисправностей привод отключается, осуществляется аварийная остановка электродвигателя.

Наиболее распространенные неисправности

Наиболее уязвимые комплектующие частотного преобразователя: транзисторные ключи и электролитический конденсатор в звене постоянного тока. Превышение времени разгона и торможения, несоответствие нагрузочного цикла или статической нагрузки на валу, скачки напряжения в сети могут вызвать пробой конденсатора или транзисторного блока. Неисправности частотных преобразователей

Признаки этой неисправности – налет копоти на плате модуля IGBT, видимое повреждение электронных элементов. Для уточнения необходимо проверить параметры полупроводниковых компонентов тестером.

Меры устранения – перепайка платы и замена комплектующих. После уста ранения необходимо проверить преобразователь частоты на стенде с электродвигателем.

Признаки пробоя конденсатора – следы электролита на плате или на монтажной панели. В этом случае также необходимо замерить параметры электронного элемента.

Способ устроения – замена емкостного элемента и тестирование преобразователя под нагрузкой, восстановление параметров устройства.

Еще одна распространенная поломка — перегрев устройства. Ее признаки: привод или не запускается совсем или отключается через некоторое время. На экране выходит сообщение ошибка «F4», ошибка «F6» или другие коды, сигнализирующие о перегреве. Причины отказа преобразователя частоты

Причины отказа: неправильный выбор мощности преобразователя, превышение допустимой нагрузки, размещение устройства рядом с источниками тепла, недостаточное время разгона и торможения, поломка встроенного вентилятора, наличие пыли внутри устройства и старение теплопроводящей пасты.

Для устранения нужно проверить параметры частотного преобразователя, при необходимости заменить устройство. Далее нужно убедиться, что внешняя вентиляция шкафа исправна, устройство на необходимом расстоянии от других источников тела, нет препятствий для циркуляции воздуха. При поломке встроенного вентилятора – заменить компонент. При наличии загрязнений внутри корпуса – чистка, замена теплопроводящей пасты.

Сбой программного обеспечения – еще одна частая поломка. Ее признак – невозможно запустить привод, наличие на экране сообщения: ошибка «F41» или «F43».

Способ устранения – перезагрузка устройства, при необходимости сброс параметров, повторная их установка. В отдельных случаях может потребоваться переустановка или обновление прошивки.

Еще одна причина отказа – неправильная внутренняя коммутация. Ее признак – неработающий привод и уведомление – ошибка «F60» Наиболее частые причины – сильные электромагнитные помехи. В этом случае требуется установка фильтров, экранировка устройства, применение защищенных кабелей для монтажа силовых и управляющих цепей.

Что делать при неисправностях преобразователей частоты

При отказе или поломке электродвигателя, в первую очередь анализирует коды ошибок и предупреждений. Иногда для диагностики требуется просмотреть весь архив записей, определить часто встречающиеся однотипные сообщения. Большинство современных частотников имеют функции автоматического ведения журнала неисправностей.

На основании полученных данных определяют, какой элемент электропривода не работает. В ряде случаев необходимо устранить неисправности силовых кабелей, электродвигателей.

Далее выполняют внешний осмотр преобразователя и проверку контактных соединений. При наличии ослаблений соединений, потере винтов, восстанавливают нормальный контакт.

При наличии однозначных данных о неисправностях преобразователя частоты:

Тестируют программное обеспечение. При необходимости корректируют, обновляют или переустанавливают программы.
Разбирают преобразователь. При наличии пыли и посторонних частиц делают чистку корпуса, плат и вентилятора.
Проводят диагностику электроники. Замеряют характеристики транзисторов, конденсатора, других компонентов. При наличии поломок заменяют элементы.
Тестируют преобразователь на измерительном стенде. При замене электроники требуется диагностика параметров преобразователя на специальном оборудовании. Даже при замене компонентов на полностью идентичные, возможно отклонение характеристик от первоначальных.
Диагностируют устройство под нагрузкой. Собирают преобразователь, подключают к нему двигатель, тестируют во всех режимах работы. На этом этапе также выполняют конфигурацию частотника по требуемым параметрам.

Как починить преобразователь частоты
Отказ или незначительную поломку преобразователя частоты, например ошибку монтажа, можно устранить силами собственного персонала предприятия. Для устранения серьезных неисправностей требуется ремонт в мастерской. В любом случае целесообразно проконсультироваться со службой технической поддержки производителя или обратиться в специализированный сервисный центр.

Поломки частотного преобразователя - повреждения

Распространенные повреждения ЧП

Список наиболее распространенных неисправностей преобразователей частоты выглядит следующим образом:

Превышение нормативного номинального тока. Вероятная причина – короткое замыкание двигателя, требуется разбор устройства, проведение диагностики.
Перегрузка. Ненормативная нагрузка может быть связана и с перегревом, когда электроника реагирует на чрезмерное выделение тепла, и с избыточным механическим воздействием, ростом крутящего момента.
Превышение нормативного напряжения. Нагрузка на токопроводящих компонентах в таком случае оказывается выше максимальной. В основном, повреждение имеет место в процессе остановки мотора, когда активируется функция выработки электричества. Справиться с ней можно увеличением времени остановки, перенастройкой оборудования.
Низкое напряжение на преобразователь. Некоторые частотники корректно функционируют даже на пониженном напряжении, но большинство моделей выдает соответствующую ошибку.
Перегрев. Речь в такой ситуации можно вести о многих неисправностях, требуется диагностика. Накопление пыли в корпусе, недостаточно эффективная работа вентиляторов обдува, затрудненная вентиляция шкафа, избыточная нагрузка на электромотор – все это ведет к тому, что температура двигателя критически растет.
Невозможность запуска электромотора. Нужно проверить корректность подключения частотника, определить целостность цепей запуска, правильность настроек.
Некорректное направление вращения мотора. В основном, моторы частотных преобразователей вращаются вправо, но направление можно поменять на аппаратном уровне, изменив питающие фазы, либо на программном, скорректировав вектор в специальном меню.
Скорость вращения электромотора не соответствует нормативному значению. Данные неисправности вызваны чрезмерной нагрузкой на двигатель, некорректной установкой частоты.
Некорректная работа в процессе разгона и установки. Если мотор не раскручивается с должной скоростью, слишком долго останавливается, высока вероятность, что активируется защита, ограничивающая силу тока. При длительной остановке следует проверить, грамотно ли подключен тормозной резистор.
Превышение нормативного тока и перегрев мотора. Двигатель преобразователя частоты перегревается из-за того, что нагрузка на вал оказывается избыточной. Нужно скорректировать настройки в соответствии с эксплуатационной инструкцией.
Пробой на землю. При такой поломке крайне вероятно нарушение изоляции, ошибки при подключении токопроводящих кабелей.

Поломки частотного преобразователя - неисправности

Причины некорректной работы

Неисправности, сбои частотных преобразователей, в основном, вызваны следующими причинами:

Накопление пыли. Оно характерно, например, для частотника, установленного в производственном цехе, где всегда сохраняется запыленная среда. Корпуса устройств не делаются герметичными, это необходимо для обеспечения эффективной вентиляции, обдува, быстрого отвода тепла от электромотора. Оседание пыли на внутренних элементах приводит к постоянному перегреву, который может быть как выраженным, с соответствующей реакцией защитной электроники, так и не значительным, но влияющим на общий срок службы частотника. Особенно опасно накопление пыли, проводящей электроток, что провоцирует пробои изоляции, и ее оседание на управляющей плате, повреждение которой чревато дорогостоящим ремонтом.
Масляные загрязнения. Техническое масло, при попадании на электронные компоненты частотных преобразователей, провоцирует их интенсивное разрушение, что чревато не просто выходом из строя, но даже детонацией, при формировании соответствующих условий. Чтобы исключить такой вариант развития событий, необходим строгий контроль состояния оборудования, либо установка специального защитного корпуса.
Преобразователь неправильно смонтирован. Если нарушены правила монтажа частотника, он очень быстро выйдет из строя. В основном, нарушения связаны с использованием недостаточно толстых соединительных токопроводящих кабелей, ненадежной фиксацией клемм и контактов, повреждениями изоляции.
Повреждение клемм и контактных групп. При таких неисправностях нужно говорить о чрезмерном механическом износе контактов, необходимости их замены. Уменьшить вероятность неисправностей можно строгим контролем эксплуатационных условий, минимальным механическим воздействием, за счет чего удается избежать повышенного расходования ресурса и запаса прочности.
Некорректные настройки. Преобразователь частоты должен быть запрограммирован в полном соответствии с особенностями питающей сети и выполняемой работы. Даже минимальная ошибка приведет к поломке. Статистика показывает, что именно это – наиболее распространенная причина неисправностей.
Нестабильность сети питания. Преобразователям частоты, работающим в изношенных электросетях, постоянно приходится сталкиваться с повышенной нагрузкой. Нестабильность напряжения крайне негативно сказывается на функции внутренних компонентов, в особенности, высокоточной электроники. Рекомендовано использование вспомогательных устройств, стабилизаторов или сетевых фильтров.

Поломки частотного преобразователя - ремонт

Источник

Панель оператора для ПЧ Siemens

1. Перегрузка по току

2. Перегрузка

3. Превышение напряжения

4. Низкое напряжение

5. Перегрев ПЧ

6. Двигатель не запускается

7. Двигатель вращается в неправильном направлении

Аппаратный способ. Необходимо поменять любые две фазы питания двигателя на выходе ПЧ.
Программный способ. Необходимо изменить направление вращения в соответствующем меню («Forward/Reverse»).

8. Двигатель не вращается с нужной скоростью

9. Проблемы с разгоном и торможением

10. Слишком большой ток и температура двигателя

Источник

Электронная защита частотного преобразователя от перегрузки по току и/или перегрева двигателя.

Частой причиной аварийного отключения преобразователей частоты, является перегрузка (OL) и/или перегрев (OH) двигателя. Эти неисправности относятся к программной защите преобразователей частоты и основаны в первую очередь на измерении выходного тока. Поэтому когда Вы слышите от продавцов преобразовательной техники, что у данной модели есть «электронная защита от перегрузки», то знайте, что она есть у всех известных нам серийно выпускаемых моделей преобразователей.

Принудительный останов двигателя с индикацией ошибки перегрузки и перегрева может быть из-за работы на пониженной частоте или из-за потребления двигателем тока выше его номинального значения (записанного в преобразователе). Поэтому так важно записать значение тока с шильдика двигателя в определенную уставку инвертора. Программа, зашитая в преобразователь, математически рассчитывает температуру двигателя исходя из значений выходной частоты и выходного тока.

Давайте рассмотрим несколько случаев изображенных в таблице (выписки из Руководства по эксплуатации ПЧ Веспер модели EI-9011 ч.2, стр.52):

1. Стандартный двигатель охлаждаемый крыльчаткой на валу, с нагрузкой (моментом на валу) не более 100%, т.е. ток потребляемый двигателем не превышает номинального (график 1). В таких условиях работает большинство электродвигателей управляемых преобразователем частоты.

К примеру, если взять стандартный (50 Гц) двигатель, то согласно графику при его работе близкой к номинальной частоте вращения он будет работать продолжительное время. Однако, с уменьшением частоты должна уменьшаться и нагрузка. Объясняется это тем, что крыльчатка стандартного асинхронного двигателя рассчитана на охлаждение при работе на 50 Гц, при частоте работы ниже, охлаждение становится менее эффективно. Если же частота вращения двигателя больше его номинального значения, то перегрузка наступит гораздо раньше, независимо от работы крыльчатки на валу, т.к. при этом потребляется повышенный ток.

график: защита от перегрузок по току

2. Стандартный двигатель охлаждаемый крыльчаткой на валу, с нагрузкой (моментом на валу) более 100%, т.е. ток потребляемый двигателем больше номинального (график 2). В этом случае двигатель является перегруженным и его работа продлится не более 60 секунд.

3. Специальный двигатель (предназначенный для работы с преобразователем частоты, т.е. с установленным вентилятором обдува), с нагрузкой не превышающей 100% (график 3). Такая ситуация отличается от графика 1 только тем, что при работе на пониженных частотах будет продолжительной даже при номинальной нагрузке, т.к. охлаждение является независимым. При работе на повышенной частоте ситуация не отличается от стандартного двигателя.

4. Специальный двигатель (предназначенный для работы с преобразователем частоты, т.е. с установленным вентилятором обдува), с нагрузкой более 100% (график 4). Двигатель остановится через минуту.

Исходя из вышесказанного, имеется возможность отключить защиту двигателя при работе на пониженных частотах — в константе (уставке) «выбор двигателя» нужно поставить «специальный электродвигатель для преобразователей частоты с независимым вентилятором обдува». Тоже самое следует сделать если ваш двигатель охлаждается водой и хладагентом, например погружной насос или компрессор. В этом случае остановка двигателя с индикацией перегрузки, возможно, только если превышен номинальный ток двигателя. При этом необходимо организовать независимую защиту двигателя от перегрева, например, установив термореле.

Внимание. Этот пример описан для преобразователя частоты фирмы Веспер модели EI-9011. Для других преобразователей смысл остается таким же, т.к. основана защита на параметрах стандартных асинхронных двигателей. Различия могут быть только в цифрах. Вопросы относительно рекомендованных частот работы двигателей должны быть адресованы производителям этих самых двигателей.

Источник

220в380

Назад
1
2
3
4
Далее
Страница 1 из 4

Для публикации сообщений создайте учётную запись или авторизуйтесь

Вы должны быть пользователем, чтобы оставить комментарий
