Проверка, ремонт и регулировка выключателя стоп-сигналов на автомобилях разных марок

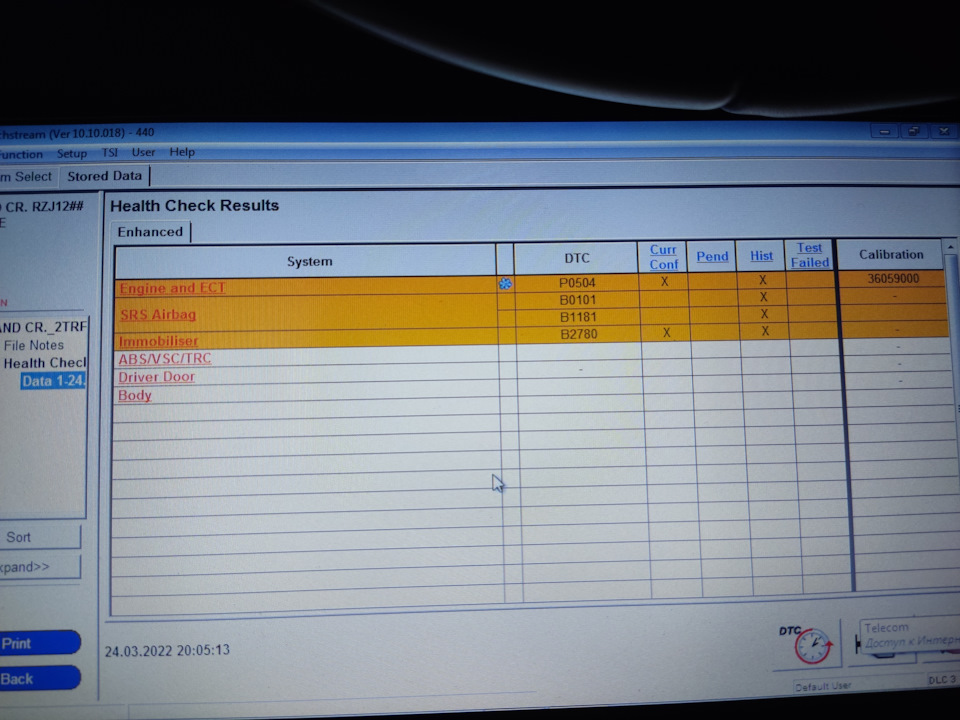

Внутри четырехконтактного выключателя тормозов расположены две пары контактов, состояние которых зависит от положения штока: при полностью утопленном и полностью выдвинутом одна пара всегда замкнута – сопротивление близко к нулю, другая разомкнута – сопротивление несколько кОм и более. Если по каким-то причинам контактная группа не работает должным образом, возникает ошибка Р0504.
Проверка выключателя стоп-сигналов

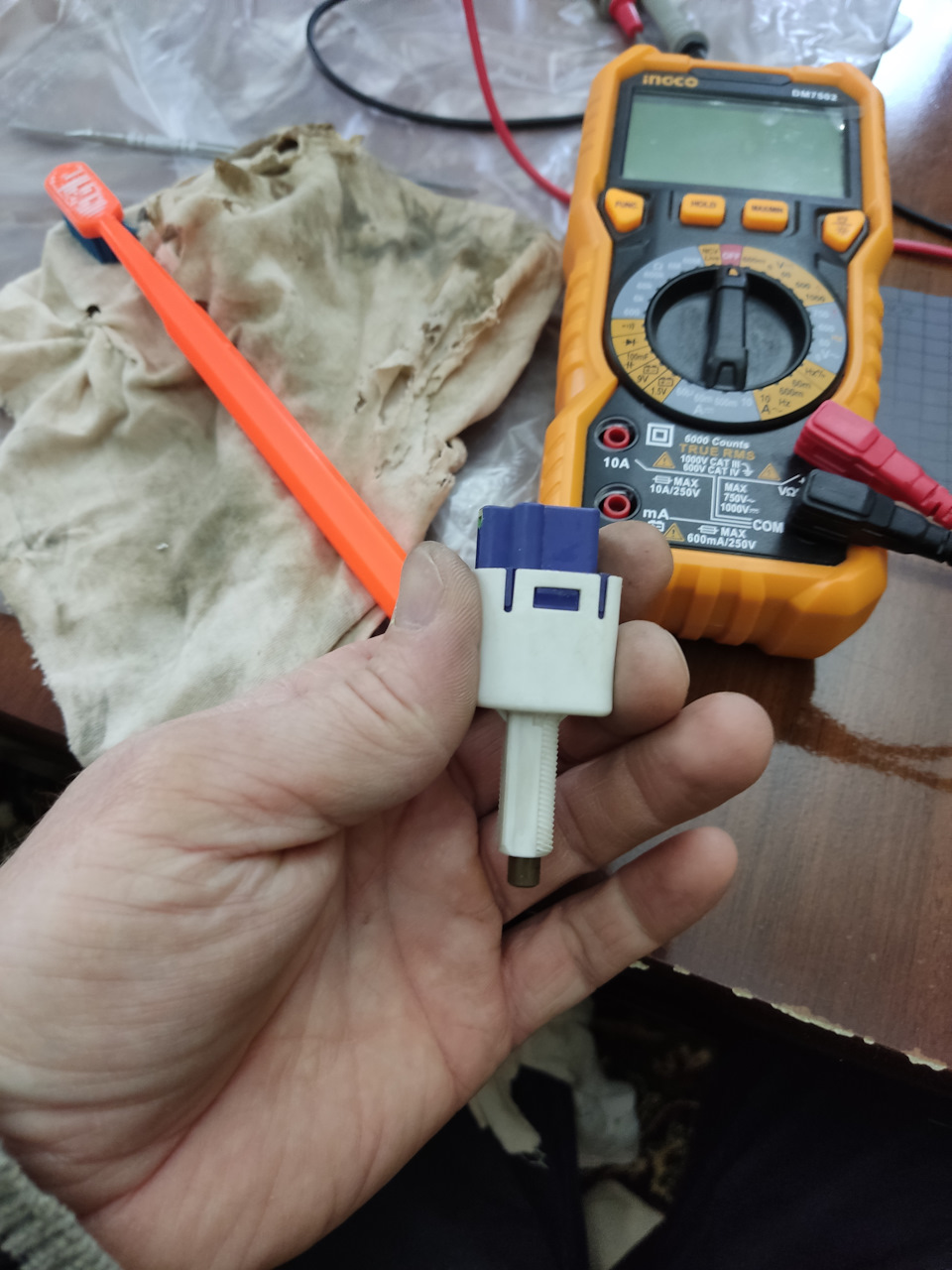

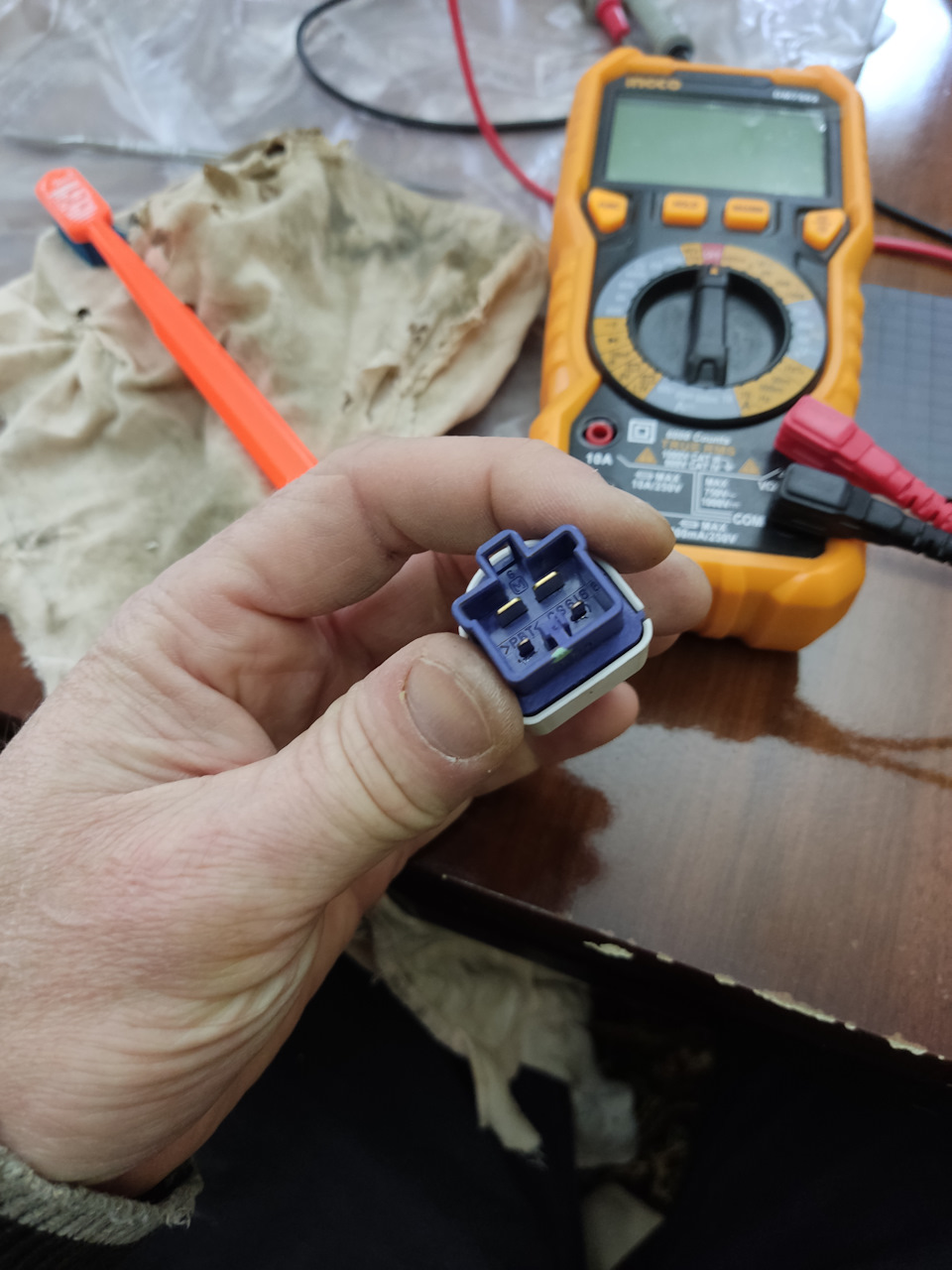

Проверка выключателя стоп-сигналов сводится к прозвонке выводов пары контактов в обычном положении – при выдвинутом штоке и при его утапливании, имитирующим нажатие педали тормоза. Нормальное состояние контактов исправного выключателя для некоторых популярных моделей приведено в таблице ниже.
| Модель | Состояние контактов | |
| Шток утоплен | Шток выдвинут | |
| Toyota Rav4 | 3–4 замкнуты 1–2 разомкнуты | 3–4 разомкнуты 1–2 замкнуты |
| Lada (Priora, Kalina и Granta, 4х4) Datsun (on-DO, mi-DO) Газель Next, Бизнес | 1–4 разомкнуты 2–3 замкнуты | 1–4 замкнуты 2–3 разомкнуты |
| Lada (Largus, Vesta, XRAY)Renault (Logan, Duster) | 3–4 разомкнуты 1–2 замкнуты | 3–4 замкнуты 1–2 разомкнуты |
Если проверка показала, что контакты замыкаются и размыкаются должным образом, ошибка Р0504 может быть связана либо с неверной регулировкой выключателя стоп-сигналов (требуется не во всех моделях) либо с неисправной проводкой и другими вышеперечисленными причинами. При несоответствии показаний мультиметра с параметрами исправного выключателя его необходимо заменить или отремонтировать.
Ремонт концевика педали тормоза
Диагностика и ремонт выключателя стоп-сигналов: видео

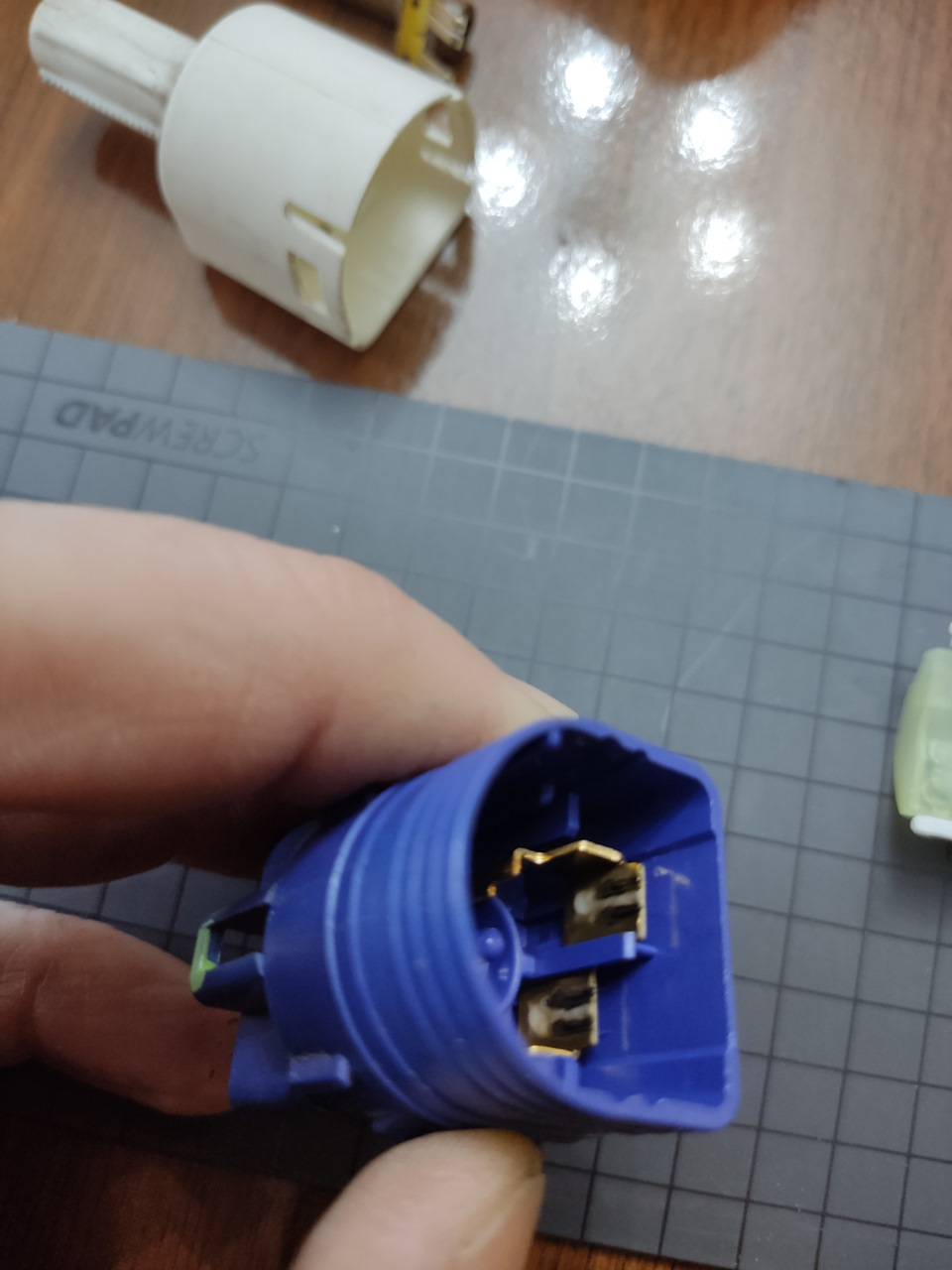

Две основные причины выхода из строя концевого выключателя стоп-сигналов: окислившиеся или или подгоревшие контакты и поломка или ослабление пружины. Косвенным признаком второй проблемы является малый ход штока по сравнению с исправным или его свободный ход.

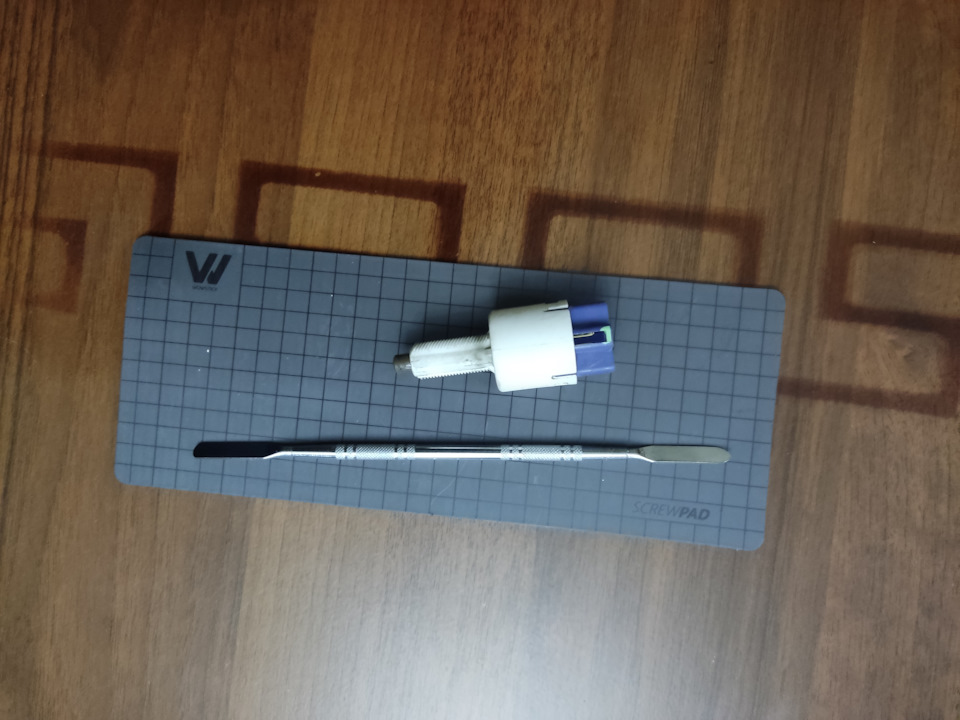

Для ремонта концевик необходимо демонтировать. Для этого в первую очередь следует отсоединить разъем, отжав фиксатор. В некоторых автомобилях, например, Lada Kalina и Granta, для этого необходимо открутить крепежную гайку, в других, например, Lada Largus и Vesta, достаточно повернуть его корпус против часовой стрелки на 90 градусов и вывести из отверстия.

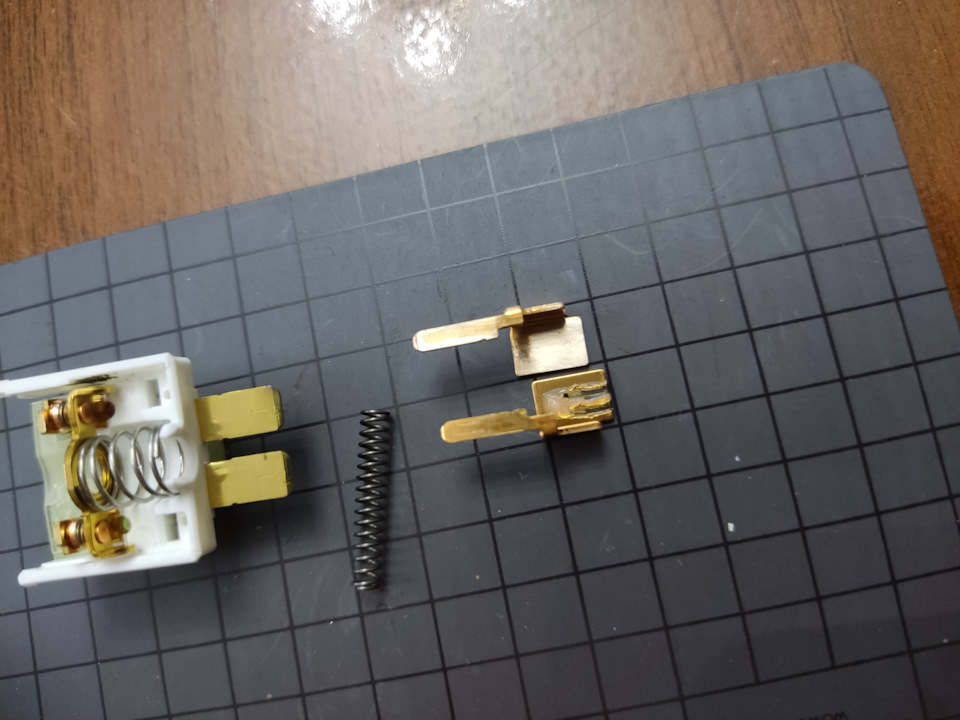

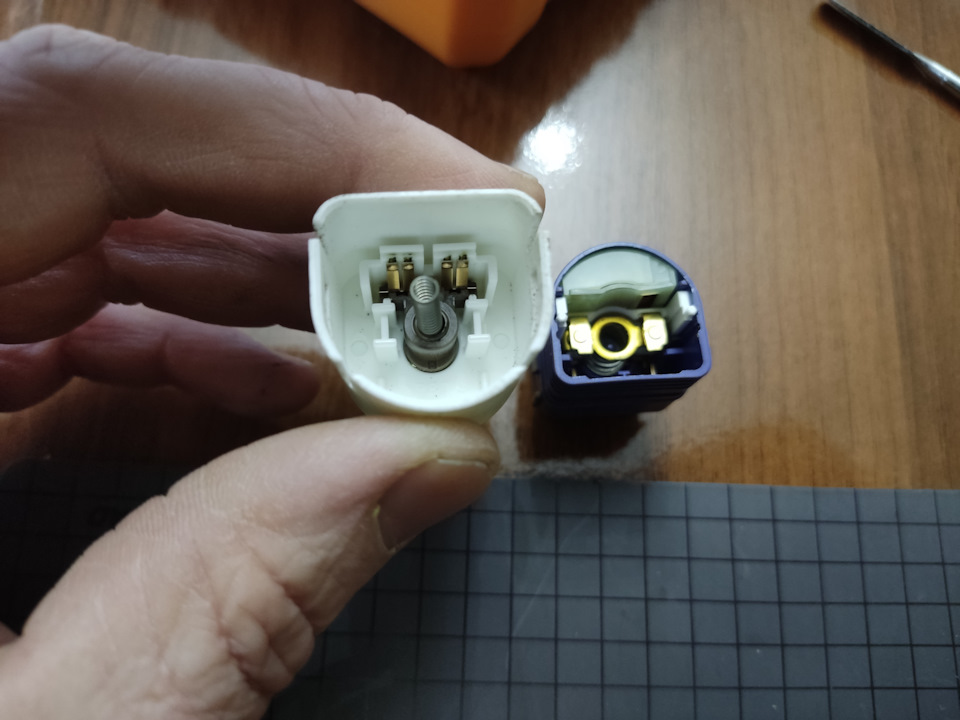

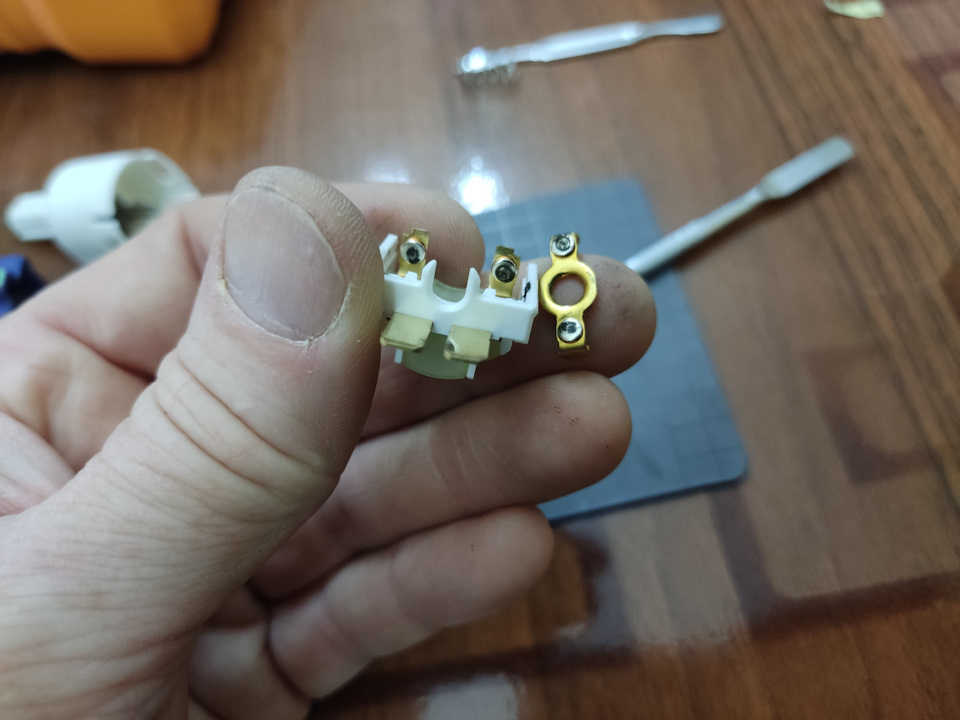

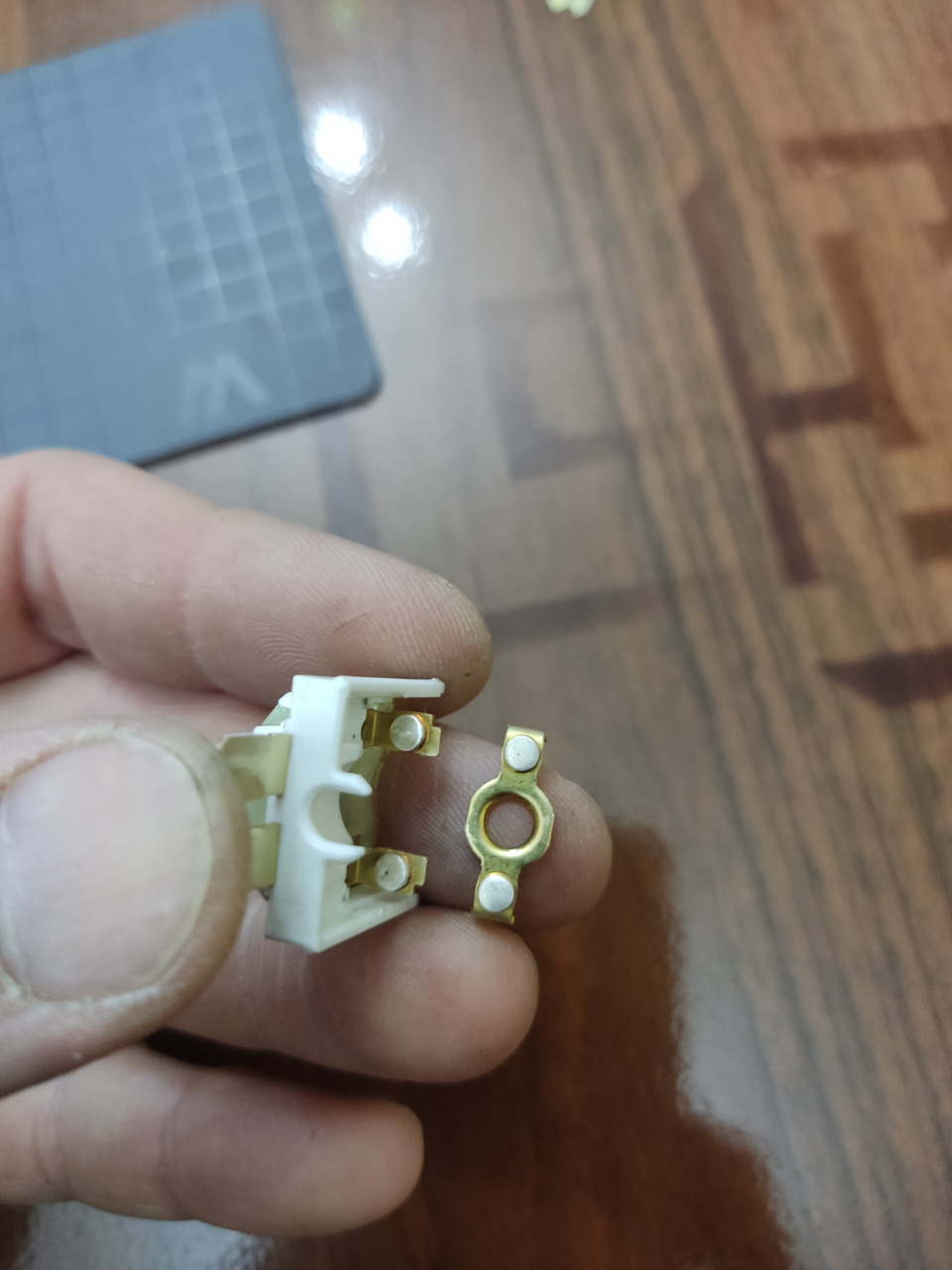

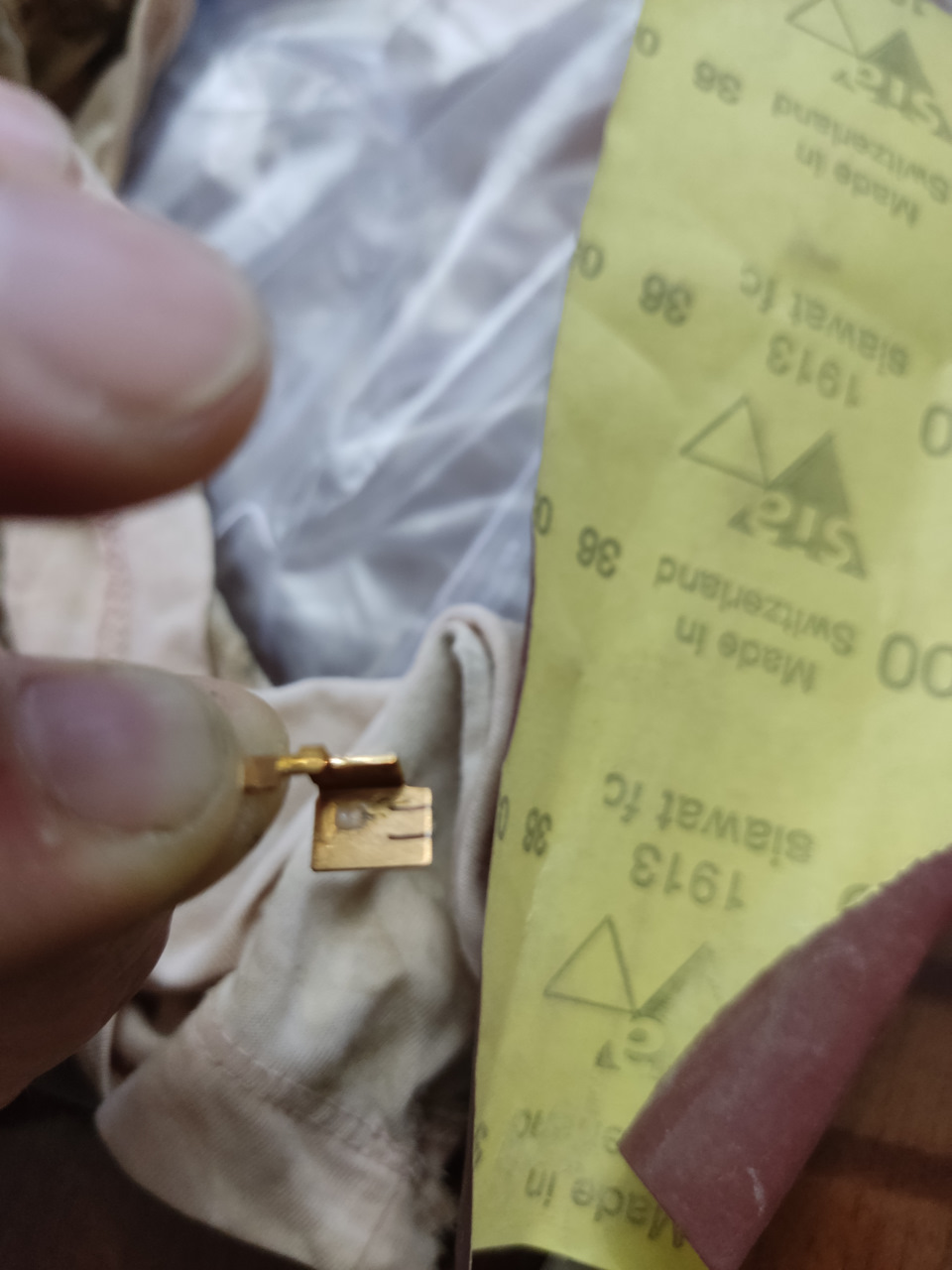

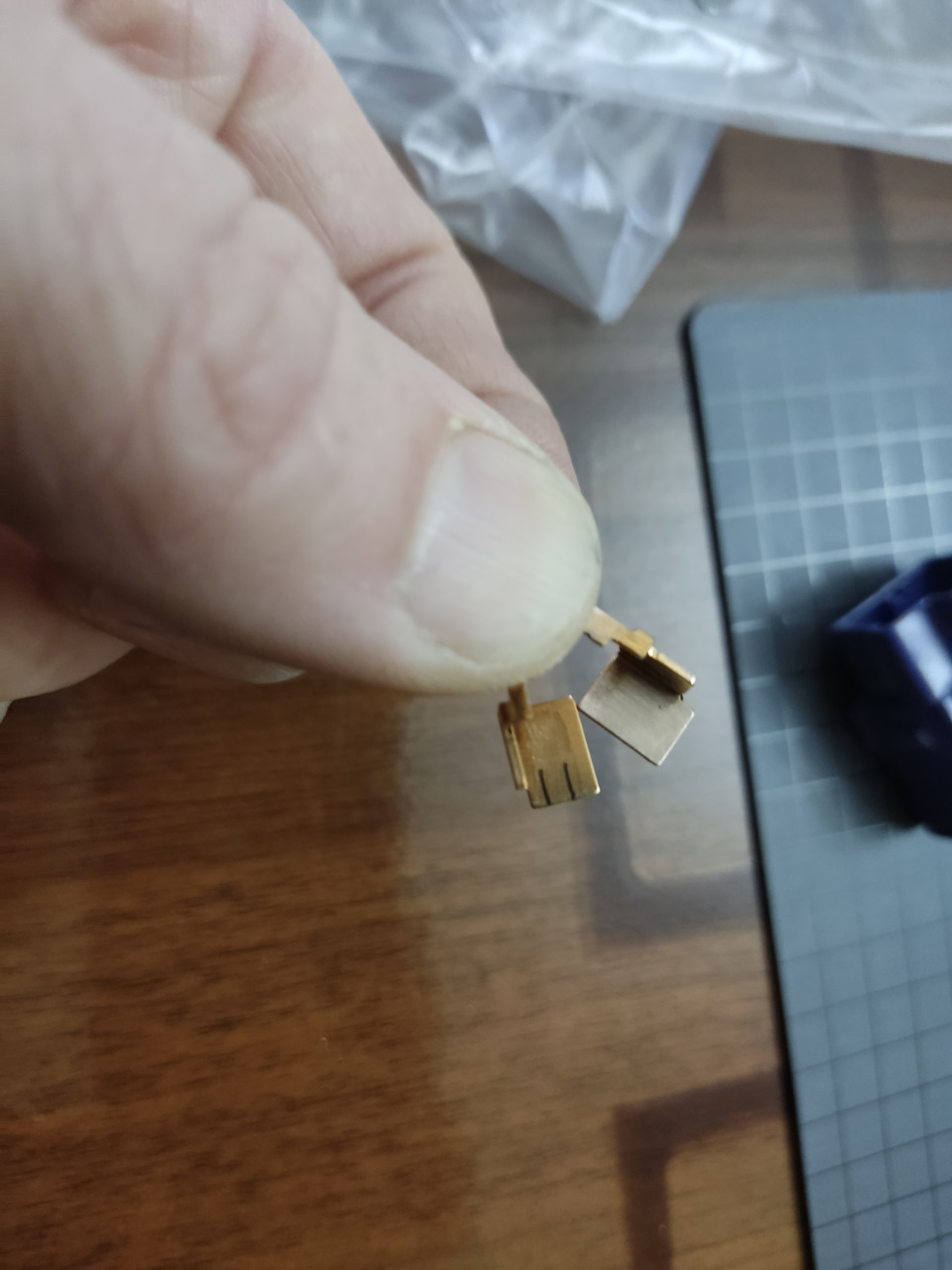

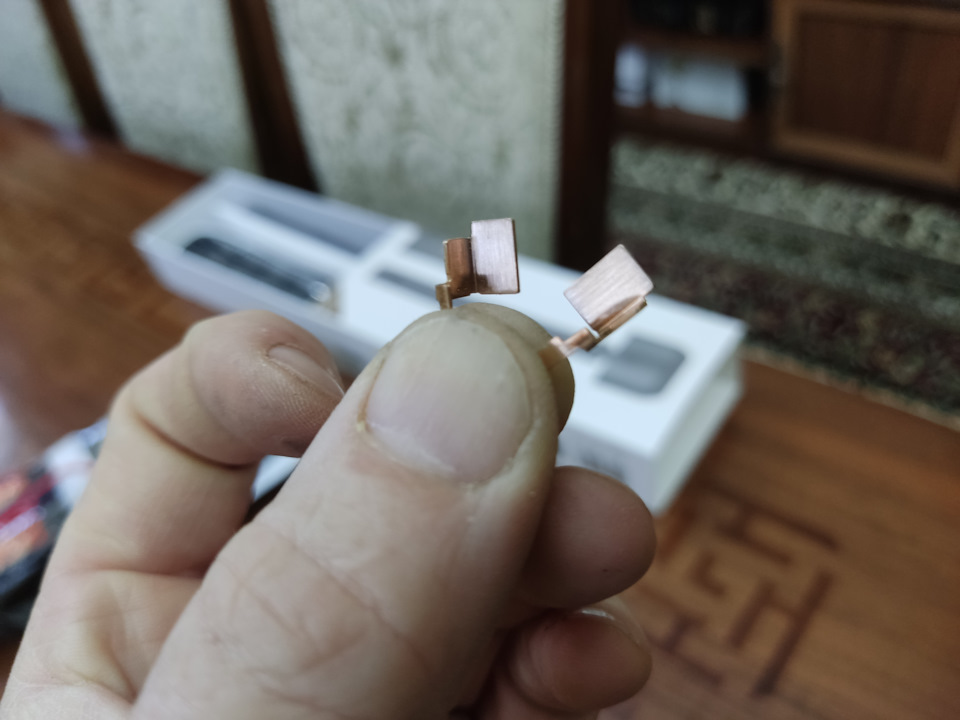

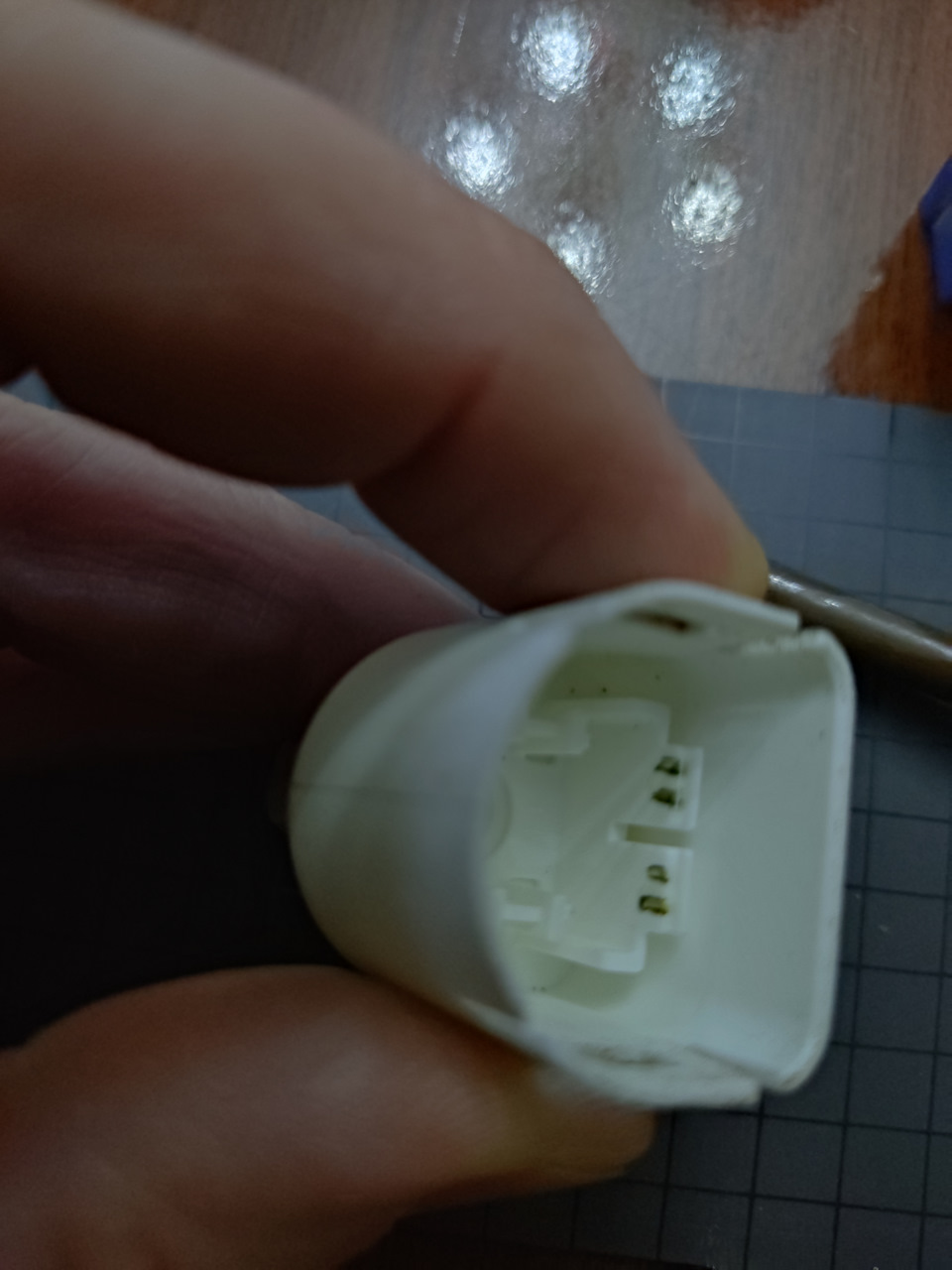

Далее следует разобрать корпус датчика, который крепится на защелках, после чего осмотреть состояние пружины и контактов. Окислившиеся или подгоревшие контакты можно зачистить наждачной бумагой и обработать обезжиривателем. Сломанную пружину нужно заменить на новую аналогичной длины (для устанавливаемого на автомобилях Лада выключателя 1118-3720010 подойдет пружина диаметром и высотой 6–8 мм), а ослабленную можно попробовать растянуть, однако поможет это лишь на время.
Ремонт концевика педали тормоза является скорее временной мерой на тот случай, если быстрее найти и приобрести деталь для замены не удалось. Обычно вскоре восстановленный выключатель вновь начинает работать некорректно. Поэтому по возможности лучше сразу установить новый выключатель.
Замена и регулировка концевика: видео
