Ошибка p0300 toyota rav4

  1. Причины пропусков зажигания, ошибка P0300

  2. Схема соединений

  3. Поездка в проверочном режиме

  4. Поиск пропусков зажигания при выводе ошибки P0300

  5. Проверьте, не отображаются ли другие (помимо кодов dtc P0300, связанных с пропусками зажигания)

  6. Проверьте количество пропусков зажигания (во всех цилиндрах)

  7. Проверьте свечи зажигания

  8. Проверьте давление компрессии в цилиндре с пропуском зажигания

  9. Проверьте нормальную свечу зажигания и проверьте искру в цилиндре с пропуском зажигания

  10. Проверьте контакт ecm цилиндра с пропуском зажигания (напряжение #10, #20, #30, #40, #50 или #60)

  11. Проверьте форсунку цилиндра с пропуском зажигания

  12. Проверьте фазы газораспределения

  13. Проверьте давление в топливной системе

Ошибка P0300 Обнаружение нерегулярного / многократного пропуска зажигания в цилиндре

Ошибка P0301 Пропуски зажигания в цилиндре 1

Ошибка P0302 Пропуски зажигания в цилиндре 2

Ошибка P0303 Пропуски зажигания в цилиндре 3

Ошибка P0304 Пропуски зажигания в цилиндре 4

Причины пропусков зажигания ошибки P0300

При возникновении в двигателе пропуска зажигания в выпускную трубу попадают углеводороды (CH) в высоких концентрациях. Высокая концентрация CH может привести к повышению уровня токсичности отработавших газов. Высокая концентрация CH может также привести к повышению температуры трехкомпонентного каталитического нейтрализатора отработавших газов (TWC), что, в свою очередь, может привести к повреждению TWC. Чтобы предотвратить подобное повышение уровня токсичности отработавших газов и ограничить возможность теплового повреждения, ECM отслеживает частоту пропусков зажигания. Когда температура каталитического нейтрализатора достигает точки термодеструкции, ECM включает контрольную лампу MIL. С помощью датчика положения коленчатого вала (СКР) и датчика положения распредвала (СМР) ЕСМ контролирует пропуски зажигания. Датчик СМР используется для определения цилиндров с пропуском зажигания, а датчик СКР используется для измерения отклонений в скорости вращения коленчатого вала. Количеcтво пропуcков зажигания подсчитывается, если значения отклонения скорости вращения коленчатого вала превышают предустановленные пороговые значения.

ECM включает контрольную лампу MIL и регистрирует DTC, если частота пропусков зажигания превышает пороговое значение и может привеcти к повышению токсичности отработавших газов.

  • Коды ошибок двигателя Toyota Ошибка p0300

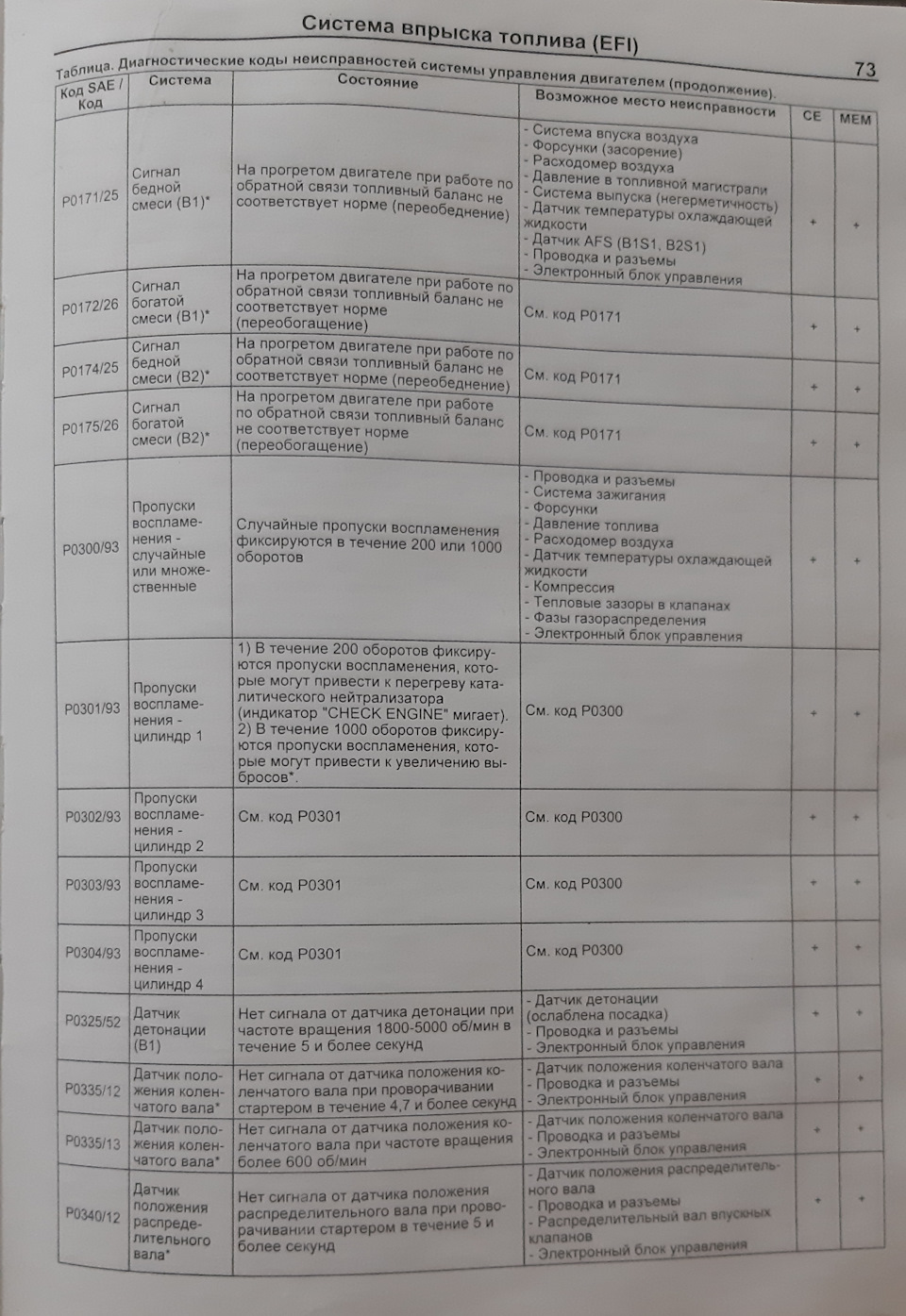

№ Ошибки Условие обнаружения ошибки Неисправный участок
P0300 Обнаружен одновременный пропуск зажигания в нескольких цилиндрах
(логика диагностирования за 2 поездки)
  1. Обрыв или короткое замыкание в жгуте проводов двигателя
  2. Подключение разъема
  3. Соединения вакуумного шланга
  4. Система зажигания
  5. Форсунка
  6. Давление в топливной системе
  7. Датчик массового расхода воздуха (MAF)
  8. Датчик температуры охлаждающей жидкости (ECT)
  9. Давление сжатия
  10. Зазор в приводе клапанов
  11. Фазы газораспределения

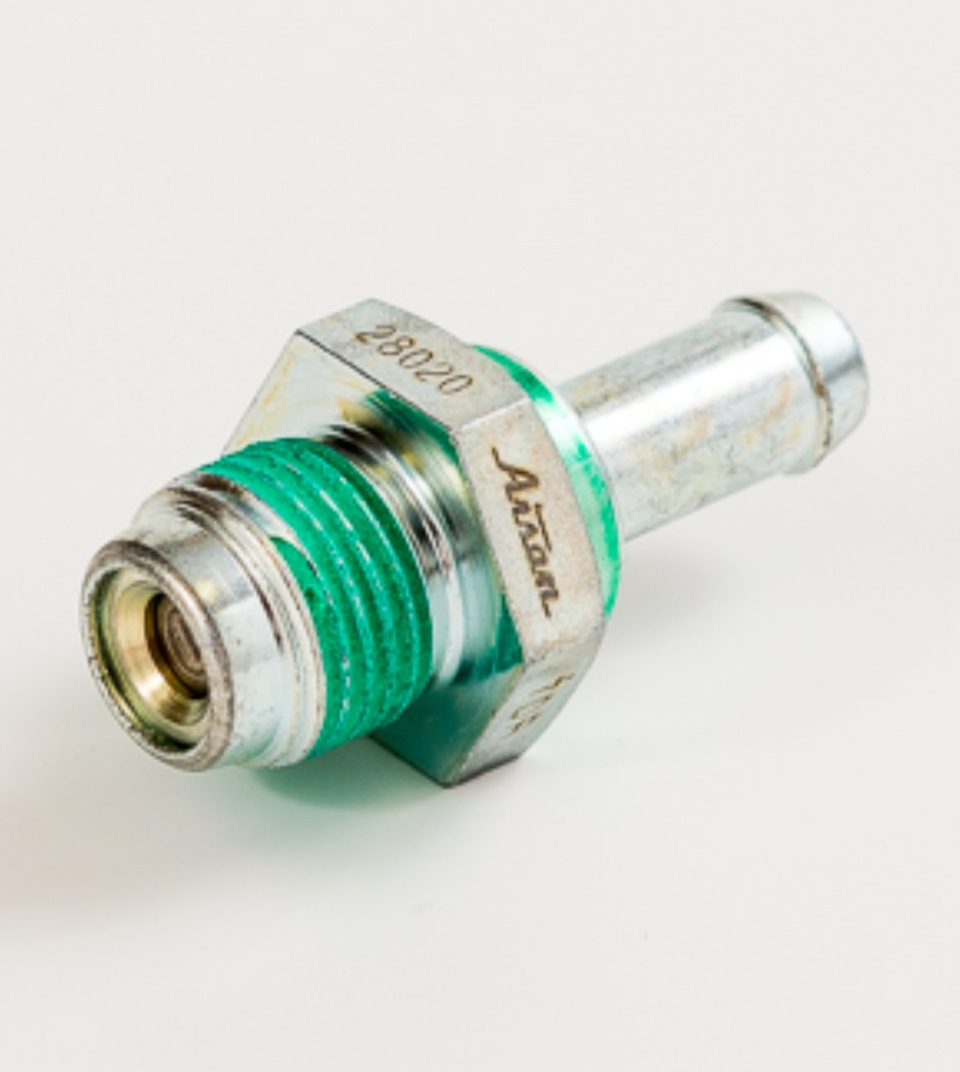

  12. Шланг и клапан вентиляции картера
  13. Соединения шланга вентиляции картера
  14. Система забора воздуха
  15. ECM
P0301
P0302
P0303
P0304		 Обнаружен пропуск зажигания в одном из цилиндров
(логика диагностирования за 2 поездки)

Если коды DTC регистрируются для различных цилиндров с пропуском зажигания, но код ошибки P0300 не регистрируется, это означает, что пропуски зажигания были обнаружены и сохранены в разное время. Код ошибки P0300 регистрируется, только если цилиндры с пропуском зажигания обнаружены одновременно

СХЕМА СОЕДИНЕНИЙ

Схема соединений системы зажигания.

Схема соединений контура инжектора.

ПОЕЗДКА В ПРОВЕРОЧНОМ РЕЖИМЕ

  1. Подсоедините портативный диагностический прибор к DLC3.
  2. Включите зажигание (IG) и включите портативный диагностический прибор.
  3. Запишите DTC и данные фиксированного набора параметров.
  4. Переключите ECM из нормального режима диагностики в режим активной диагностики посредством портативного диагностического прибора.
  5. Считайте количество пропусков зажигания для каждого цилиндра (CYL ##1-4), когда двигатель работает на холостом ходу. Если количество пропусков зажигания отображается хотя бы для одного цилиндра, пропустите следующий режим проверочной поездки.
  6. Выполните несколько поездок на автомобиле при частоте вращения коленчатого вала двигателя и нагрузке на двигатель, равной значениям для MISFIRE RPM и MISFIRE LOAD в режиме DATA LIST.

    УКАЗАНИЕ:

    Чтобы сохранить коды DTC, связанные с пропуском зажигания, необходимо совершить поездку на автомобиле в течение времени, указанного в таблице ниже, а также при условии поддержания значений для MISFIRE RPM и MISFIRE LOAD в режиме DATA LIST.

    Частота вращения коленчатого вала двигателя Продолжительность
    Холостой ход 3 минуты 30 секунд или больше
    1000 3 минуты или больше
    2000 1 минуты 30 секунд или больше
    3000 1 минута или больше
  7. Проверьте, проявляются ли пропуски зажигания, считав коды DTC и данные фиксированного набора параметров.

    УКАЗАНИЕ:

    Не выключайте зажигание, не записав сохраненные коды DTC и данные фиксированного набора параметров. При переключении ECM в нормальный режим диагностики (по умолчанию) все сохраненные DTC и данные фиксированного набора параметров удаляются.

  8. Запишите DTC, данные фиксированного набора параметров и количество пропусков зажигания.
  9. Выключите зажигание и подождите не менее 5 секунд.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:

  1. Если отображаются какие-либо другие коды, не связанные с кодами пропусков зажигания, сначала выполните поиск неисправностей для данных DTC.
  2. С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, какой была топливовоздушная смесь (обедненной или обогащенной) и пр.
  3. Если при поступлении автомобиля в мастерскую пропуск зажигания не обнаруживается, его можно подтвердить путем имитации условий, сохраненных в данных фиксированного набора параметров.
  4. Если пропуск зажигания невозможно воиспроизвести даже после имитации условий, сохраненных в данных фиксированного набора параметров, вероятной причиной неисправности могут послужить следующие факторы:
    1. Низкий уровень топлива в баке.
    2. Используется топливо с ненадлежащим октановым числом.
    3. Свечи зажигания загрязнены.
    4. Причиной данной неисправности являются несколько неисправностей, возникших вследствие нескольких факторов.
  5. После завершения ремонтных работ убедитесь в отсутствии пропусков зажигания в каждом из цилиндров (Cylinder #1, #2, #3, #4).
  6. После завершения ремонтных работ выполните поездку в проверочном режиме для подтверждения, что коды DTC для цилиндров с пропуском зажигания больше не регистрируются.
  7. В случае с 6- и 8-цилиндровыми двигателями ЕСМ намеренно не регистрирует код DTC для определенного цилиндра с пропуском зажигания при высокой частоте вращения коленчатого вала двигателя. Если пропуски зажигания случаются при высокой частоте вращения коленчатого вала двигателя, регистрируется только DTC P0300.
    Если выводится код DTC P0300, выполните следующие действия:

    1. Сбросьте код DTC .
    2. Запустите двигатель и выполните поездку в проверочном режиме.
    3. Снимите показания количества пропусков зажигания для каждого цилиндра или коды DTC с помощью портативного диагностического прибора.
    4. Отремонтируйте цилиндр(ы) с высоким числом пропусков зажигания (или цилиндр с пропусками зажигания, указанный DTC).
    5. После завершения ремонтных работ выполните поездку в проверочном режиме для подтверждения, что код DTC P0300 больше не регистрируется.
  8. Если значение одного из фиксированных параметров Short FT #1 или Long FT #1 выходит за пределы +/-20%, соотношение воздух-топливо может быть обогащенным (менее -20%) или обедненным (более +20%).
  9. В том случае, если значение фиксированного параметра Coolant Temp ниже 75°C (167°F), пропуски зажигания происходили только во время прогрева двигателя.

1.ПРОВЕРЬТЕ, НЕ ОТОБРАЖАЮТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО КОДОВ DTC, СВЯЗАННЫХ С ПРОПУСКАМИ ЗАЖИГАНИЯ)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и включите портативный диагностический прибор.

  1. Выберите следующие элементы меню: Powertrain / Engine and ECT / DTC.

  1. Считайте коды DTC.

    Результат:

    Индикация (отображаемые коды DTC) Следующий шаг
    P0300, P0301, P0302, P0303 и/или P0304 А
    P0300, P0301, P0302, P0303 и/или P0304 и другие DTC B

    УКАЗАНИЕ:

Если отображаются какие-либо другие коды, помимо P0300, P0301, P0302, P0303 и P0304, сначала выполните поиск неисправностей для данных DTC.

2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (MISFIRE RPM И MISFIRE LOAD)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и включите портативный диагностический прибор.

  1. Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / Misfire RPM and Misfire Load.

  1. Считайте и запишите значения параметров Misfire RPM и Misfire Load (частота вращения коленчатого вала двигателя, при которой обнаружен пропуск, и нагрузка на двигатель, при которой обнаружен пропуск).

    УКАЗАНИЕ:

    Параметры Misfire RPM и Misfire Load указывают состояние автомобиля, при котором возник пропуск зажaигания.

3.ПРОВЕРЬТЕ МЕСТА СОЕДИНЕНИЙ ШЛАНГА ВЕНТИЛЯЦИИ КАРТЕРА

OK:

Шланг вентиляции картера подсоединен правильно и не поврежден.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ШЛАНГ ВЕНТИЛЯЦИИ КАРТЕРА

4.ПРОВЕРЬТЕ КОЛИЧЕСТВО ПРОПУСКОВ ЗАЖИГАНИЯ (ВО ВСЕХ ЦИЛИНДРАХ)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и включите портативный диагностический прибор.

  1. Сбросьте коды DTC.

  1. Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / Cylinder #1 to #4 Misfire Rate.

  1. Дайте двигателю поработать на холостом ходу.

  1. Считайте значения, отображенные на дисплее диагностического прибора, для каждого цилиндра. Если пропуски зажигания не возникают ни в одном цилиндре, выполните следующие действия:

    1. Переведите рычаг переключения передач в положение D.

    2. Проверьте количество пропусков зажигания во всех цилиндрах.

    3. Если количество пропусков зажигания не выводится, выполните шаги (g) и (h) и снова проверьте пропуски.

  1. Совершите поездку на автомобиле при значениях Misfire RPM и Misfire Load, указанных в процедуре «СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (MISFIRE RPM И MISFIRE LOAD)».

  1. Считайте коды DTC или значения пропусков зажигания для каждого цилиндра, отображенные на дисплее диагностического прибора.

    Результат:

    Подсчет пропусков зажигания Следующий шаг
    Большинство пропусков возникает только в одном или двух цилиндрах А
    Количество пропусков зажигания для 3 или более цилиндров одинаково B

    УКАЗАНИЕ:

    1. Если пропуски зажигания сложно воиспроизвести для каждого цилиндра, проверьте пункт Misfire Margin (предел пропусков зажигания) в режиме Data List. Постарайтесь определить условия движения автомобиля, при которых значение Misfire Margin ниже указанного. Значения выше 30% считаются допустимыми.
    2. Если зарегистрированное значение фиксированного параметра ECT ниже 75°C (167°F), пропуск зажигания может быть определен только при непрогретом двигателе.
    3. Если зарегистрированное значение фиксированного параметра «Engine Run Time» (время работы двигателя) менее 120 секунд, пропуск зажигания мог быть определен сразу после запуска двигателя.

5.ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (FUEL CUT #1 TO #4)

  1. Дайте двигателю поработать на холостом ходу.

  1. Выберите следующие элементы меню: Powertrain / Engine and ECT / Active Test / Control the Cylinder #1 to #4 Fuel Cut.

  1. Если в каком-либо цилиндре возникает большое количество пропусков зажигания, прекратите подачу топлива к данному цилиндру. Сравните количество пропусков зажигания в цилиндре до прекращения подачи топлива и после него.

Результат:

Количество пропусков зажигания в каждом цилиндре Следующий шаг
Количество пропусков зажигания в цилиндре до прекращения подачи топлива и после него почти одинаково. А
Количество пропусков зажигания в цилиндре до прекращения подачи топлива меньше, чем количество после прекращения. B

ПРИМЕЧАНИЕ:

Режим ACTIVE TEST не может быть задействован во время движения автомобиля.

УКАЗАНИЕ:

Если количество пропусков зажигания в цилиндре до прекращения подачи топлива и после него почти одинаково, в цилиндре возникают пропуски зажигания.

Количество пропусков зажигания в цилиндре до прекращения подачи топлива меньше, чем количество после прекращения, в цилиндре иногда возникают пропуски зажигания.

6.ПРОВЕРЬТЕ СВЕЧИ ЗАЖИГАНИЯ

  1. Проверьте катушку и свечу зажигания цилиндра, в котором имеется пропуск.

  1. Измерьте межэлектродный зазор свечи зажигания.

    Номинальный зазор:

    0,7-0,8 мм (0,028-0,032 дюйма)

  1. Проверьте, нет ли на электроде нагара.

    Рекомендуемые свечи зажигания:

    Изготовители Изделие
    DENSO SK20R11
    NGK IFR6A11

    ПРИМЕЧАНИЕ:

    Если зазор между электродами превышает номинальный, замените свечу зажигания. Не регулируйте зазор между электродами.

  1. Установите катушку зажигания и свечу зажигания.

7.ВЫПОЛНИТЕ ПРОВЕРКУ ЗАЖИГАНИЯ И «ИСКРЫ» НА МАССУ

  1. Снимите катушку зажигания с головки блока цилиндров.

  1. Установите свечу зажигания в катушку зажигания.

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и включите портативный диагностический прибор.

  1. Выберите следующие элементы меню: Powertrain / Engine and ECT / Active Test / Control the All Cylinder Fuel Cut.

  1. Коснитесь свечой зажигания головки блока цилиндров.

  1. Выполните испытание «Control the All Cylinder Fuel Cut» (управление прекращением подачи топлива во всех цилиндрах) (нажмите правую или левую кнопку для изменения в состояние ON (ВКЛ)).

    ПРИМЕЧАНИЕ:

    Если для параметра «Control the All Cylinder Fuel Cut» (управление прекращением подачи топлива во всех цилиндрах) указано значение OFF (ВЫКЛ) и коленчатый вал двигателя прокручивается стартером, происходит впрыск топлива.

  1. Прокрутите коленчатый вал двигателя стартером в течение менее 2 секунд и проверьте наличие искры.

    OK:

    Через зазор электрода проскакивает искра.

  1. Установите катушку зажигания.

8.ПРОВЕРЬТЕ ДАВЛЕНИЕ КОМПРЕССИИ В ЦИЛИНДРЕ С ПРОПУСКОМ ЗАЖИГАНИЯ

  1. Проверьте давление компрессии в цилиндре с пропуском зажигания.

NG

ПРОВЕРЬТЕ ДВИГАТЕЛЬ ДЛЯ ОПРЕДЕЛЕНИЯ ПРИЧИНЫ НИЗКОЙ КОМПРЕССИИ

9.ПРОВЕРЬТЕ НОРМАЛЬНУЮ СВЕЧУ ЗАЖИГАНИЯ И ПРОВЕРЬТЕ ИСКРУ В ЦИЛИНДРЕ С ПРОПУСКОМ ЗАЖИГАНИЯ

  1. Поменяйте установленную свечу зажигания на работоспособную.

  1. Выполните проверку искры на массу.

    ПРЕДОСТЕРЕЖЕНИЕ:

    Всегда отсоединяйте все разъемы форсунок.

    ПРИМЕЧАНИЕ:

    Не прокручивайте коленчатый вал двигателя дольше 2 секунд.

    1. Установите свечу зажигания в катушку зажигания и подсоедините разъем катушки зажигания.

    2. Отсоедините разъем форсунки.

    3. Соедините свечу зажигания с массой.

    4. Убедитесь, что при прокрутке коленчатого вала двигателя возникает искра.

      OK:

      Через зазор электрода проскакивает искра.

ЗАМЕНИТЕ КАТУШКУ ЗАЖИГАНИЯ, ЗАТЕМ УБЕДИТЕСЬ В ОТСУТСТВИИ ПРОПУСКА ЗАЖИГАНИЯ
OK

ЗАМЕНИТЕ СВЕЧУ ЗАЖИГАНИЯ

10.ПРОВЕРЬТЕ КОНТАКТ ECM ЦИЛИНДРА С ПРОПУСКОМ ЗАЖИГАНИЯ (НАПРЯЖЕНИЕ #10, #20, #30, #40, #50 ИЛИ #60)

  1. Отсоедините разъем B32 ЕСМ.

  1. Включите зажигание (IG).

  1. Измерьте напряжение между контактами разъема ECM.

    Номинальное напряжение:

    Контакты для подключения диагностического прибора Заданные условия
    #10 (B32-108) — E01 (B32-45) 9-14 В
    #20 (B32-107) — E01 (B32-45)
    #30 (B32-106) — E01 (B32-45)
    #40 (B32-105) — E01 (B32-45)

  1. Подсоедините разъем ECM.

11.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ИНЖЕКТОР — ECM)

  1. Отсоедините разъем форсунки (цилиндра с пропуском зажигания).

  2. Отсоедините разъем B32 ЕСМ.

  3. Включите зажигание (IG).

  4. Измерьте сопротивление и напряжение между инжектором и контактами разъема ECM.

    Номинальное напряжение:

    Цилиндр Контакты для подключения диагностического прибора Заданные условия
    № 1 B13-1 — масса 11-14 В
    № 2 B14-1 — масса
    № 3 B15-1 — масса
    № 4 B16-1 — масса

    Номинальное сопротивление:

    Цилиндр Контакты для подключения диагностического прибора Заданные условия
    № 1 B13-2 — масса 10 кОм или более
    B13-2 — #10 (B32-108) Менее 1 Ом
    № 2 B14-2 — масса 10 кОм или более
    B14-2 — #20 (B32-107) Менее 1 Ом
    № 3 B15-2 — масса 10 кОм или более
    B15-2 — #30 (B32-106) Менее 1 Ом
    № 4 B16-2 — масса 10 кОм или более
    B16-2 — #40 (B32-105) Менее 1 Ом

  1. Подсоедините разъем форсунки.

  1. Подсоедините разъем ECM.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

12.ПРОВЕРЬТЕ ФОРСУНКУ ЦИЛИНДРА С ПРОПУСКОМ ЗАЖИГАНИЯ

  1. Проверьте впрыск топлива через форсунку (оцените объем впрыска топлива и проверьте схему впрыска).

ЗАМЕНИТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ

13.ПРОВЕРЬТЕ ЗАЗОР В ПРИВОДЕ КЛАПАНОВ ЦИЛИНДРА С ПРОПУСКОМ ЗАЖИГАНИЯ

ОТРЕГУЛИРУЙТЕ ЗАЗОР В ПРИВОДЕ КЛАПАНОВ

14.ПРОВЕРЬТЕ СИСТЕМУ ВПУСКА

  1. Проверьте систему впуска на предмет утечки вакуума.

    OK:

    В системе впуска нет утечки вакуума.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ВПУСКА

15.ПРОВЕРЬТЕ ФАЗЫ ГАЗОРАСПРЕДЕЛЕНИЯ

  1. Снимите крышку головки блока цилиндров.

  1. Проверните шкив коленчатого вала и совместите метку на нем с синхронизирующей меткой «0» на крышке цепного привода газораспределительного механизма.

  1. Убедитесь, что синхронизирующие метки на ведущей звездочке распределительного вала и на зубчатом колесе распредвала направлены вверх, как показано на рисунке.

    1. В противном случае проверните коленчатый вал на 1 оборот (360°) и совместите метки, как указано выше.

    OK:

    Синхронизирующие метки на шестернях распределительного вала совмещены, как показано на рисунке.

  1. Установите крышку головки блока цилиндров.

ОТРЕГУЛИРУЙТЕ ФАЗЫ ГАЗОРАСПРЕДЕЛЕНИЯ

16.ПРОВЕРЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ

  1. Проверьте давление в топливной системе.

Номинальное давление:

304–343 кПа (3,1–3,5 кгс/см2, 44,1-49,7 фунтов на кв. дюйм)

ПРОВЕРЬТЕ И ЗАМЕНИТЕ ТОПЛИВНЫЙ НАСОС, РЕГУЛЯТОР ДАВЛЕНИЯ, ТОПЛИВОПРОВОД И ФИЛЬТР

17.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (COOLANT TEMP)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и включите портативный диагностический прибор.

  1. Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / Coolant Temp.

  1. Считайте значение, отображенное на диагностическом приборе.

    Номинальное значение / Номинальный режим:

    От 80°C до 100°C (176-212°F) при прогретом двигателе.

    Результат:

    Отображаемая температура Следующий шаг
    -40°C (-40°F) А
    Не менее 140°C (284°F) B
    От 80°C до 100°C (176-212°F) C

    УКАЗАНИЕ:

    1. При наличии обрыва в данной цепи портативный диагностический прибор указывает температуру -40°C (-40°F).
    1. При наличии короткого замыкания в данной цепи портативный диагностический прибор указывает температуру 140°C (284°F).

ЗАМЕНИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

18.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (MAF)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Запустите двигатель и включите портативный диагностический прибор.

  1. Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / MAF.

  1. Считайте значения, отображенные на диагностическом приборе.

    Результат:

    Массовый расход воздуха (г/с) Следующий шаг
    0,0 А
    Не менее 271,0 B
    Между 1,0 и 270,0 (*1) C

    *1: Значение должно изменяться при открывании или закрывании дроссельной заслонки во время работы двигателя.

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА
OK

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

Источник
Фото в бортжурнале Toyota RAV4 (II)

Приветствую всех на страничке нашего борт журнала. Сегодня устраняем ошибки Р1135, Р0300, Р0304, меняем клапан рециркуляции картерных газов 12204-28020.

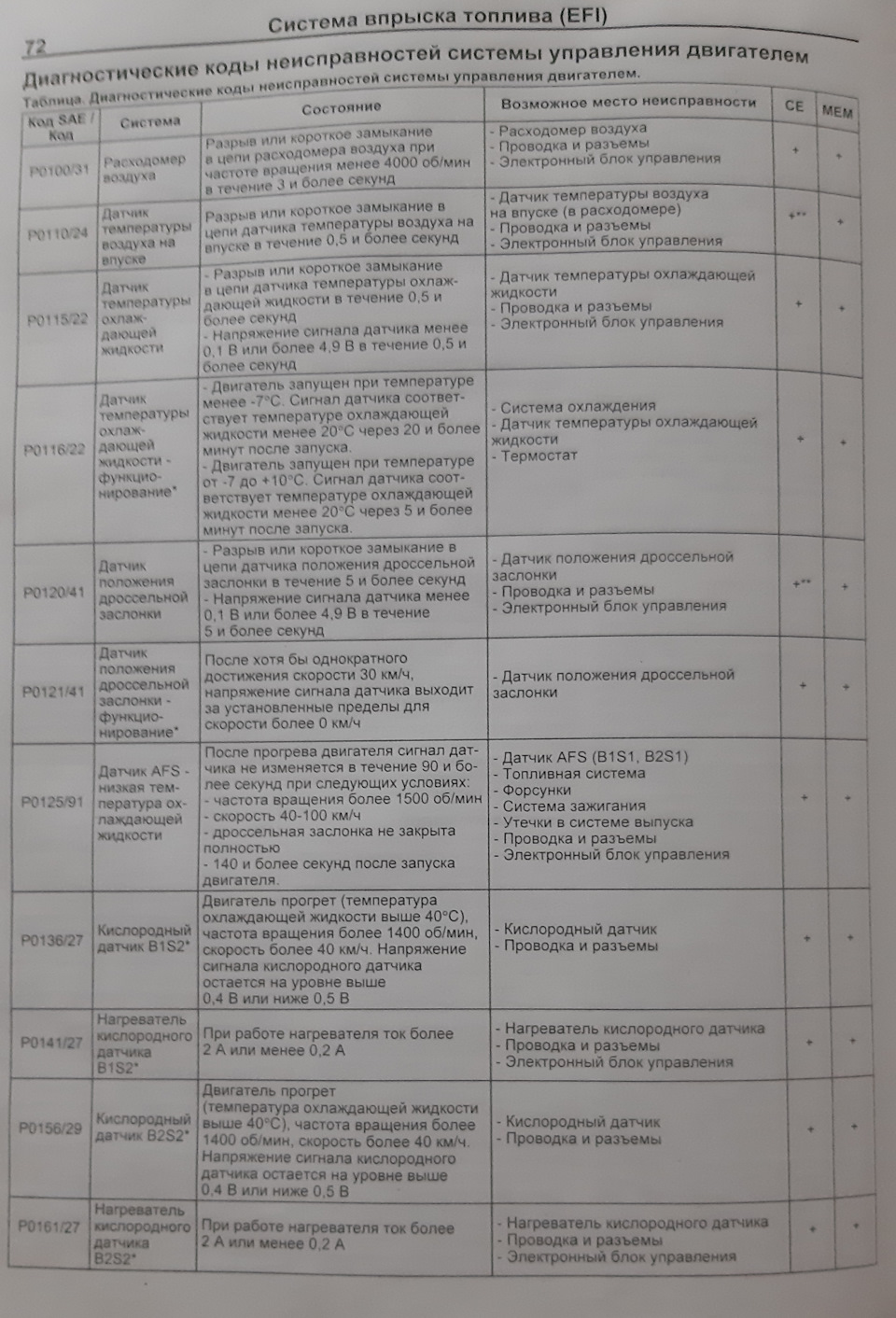

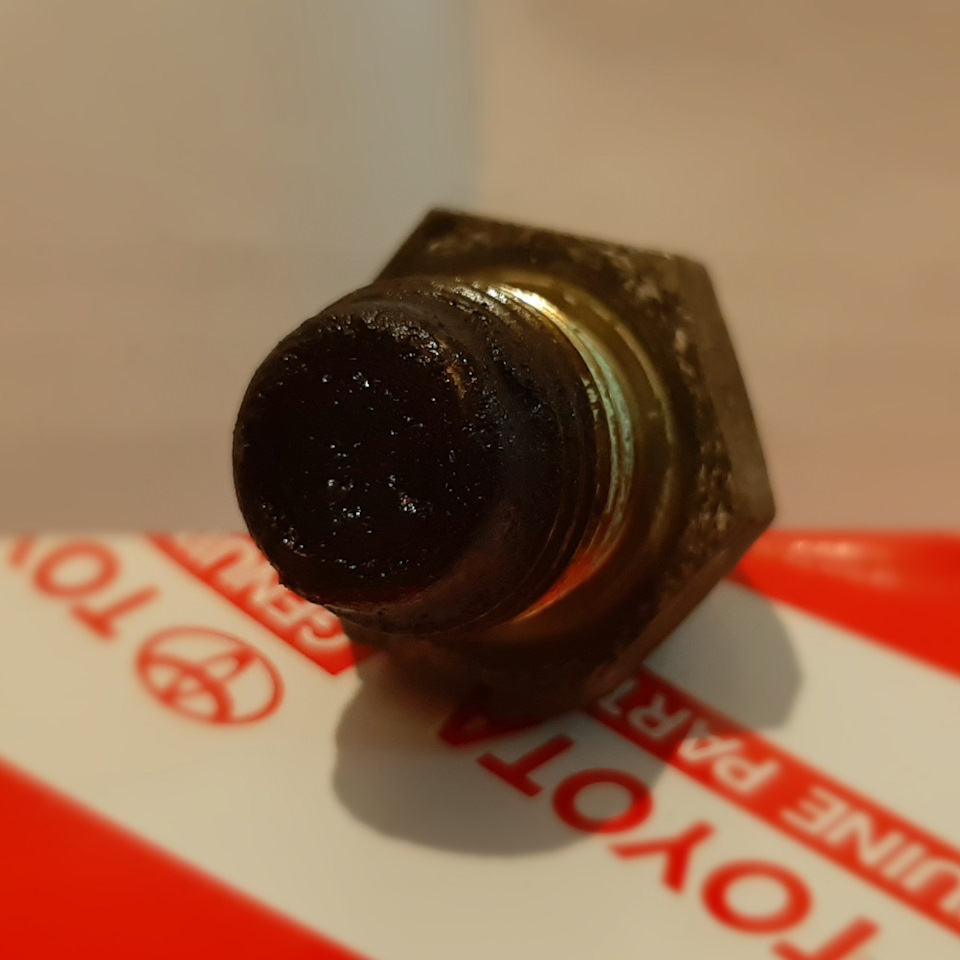

Запись статистическая, но кому интересно распишу подробнее. Познавательных и хороших записей на эту тему достаточно, вот, например: www.drive2.ru/l/554030716170535780/, www.drive2.ru/l/494180999735803924, www.drive2.ru/l/964310/. После обслуживания форсунок, ДМРВ, дросселя, замены свечей www.drive2.ru/l/557856192001474809/, некорректная работа двигателя с указанными выше ошибками стала контрастнее. Неоценимую помощь нам оказывает сканер ELM-327 www.drive2.ru/l/519701214372299876/, работающий в паре с нашим ГУ www.drive2.ru/l/542782987096293719/. Ошибка Р1135-неисправность нагревателя датчика AFS B1S1. Забегая дальше, хочется сказать, что у данных датчиков могут выскакивать и другие ошибки, перечень которых я размещаю в скрин-избражениях. Теперь об этих датчиках, что есть что и где, чтобы не путаться показываю и называю в соответствии со схемами слева-направо, сверху-вниз по ходу движения автомобиля.

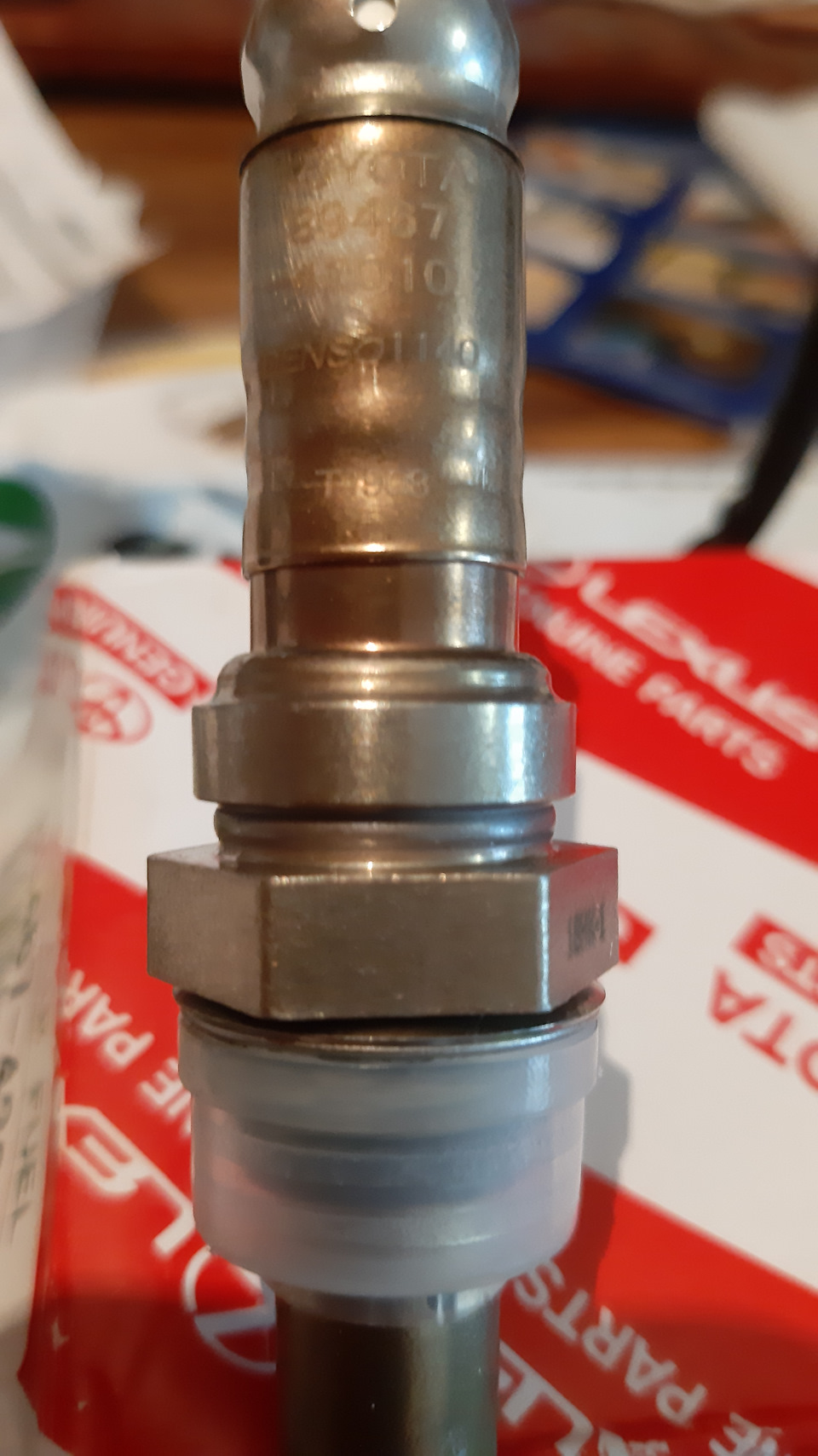

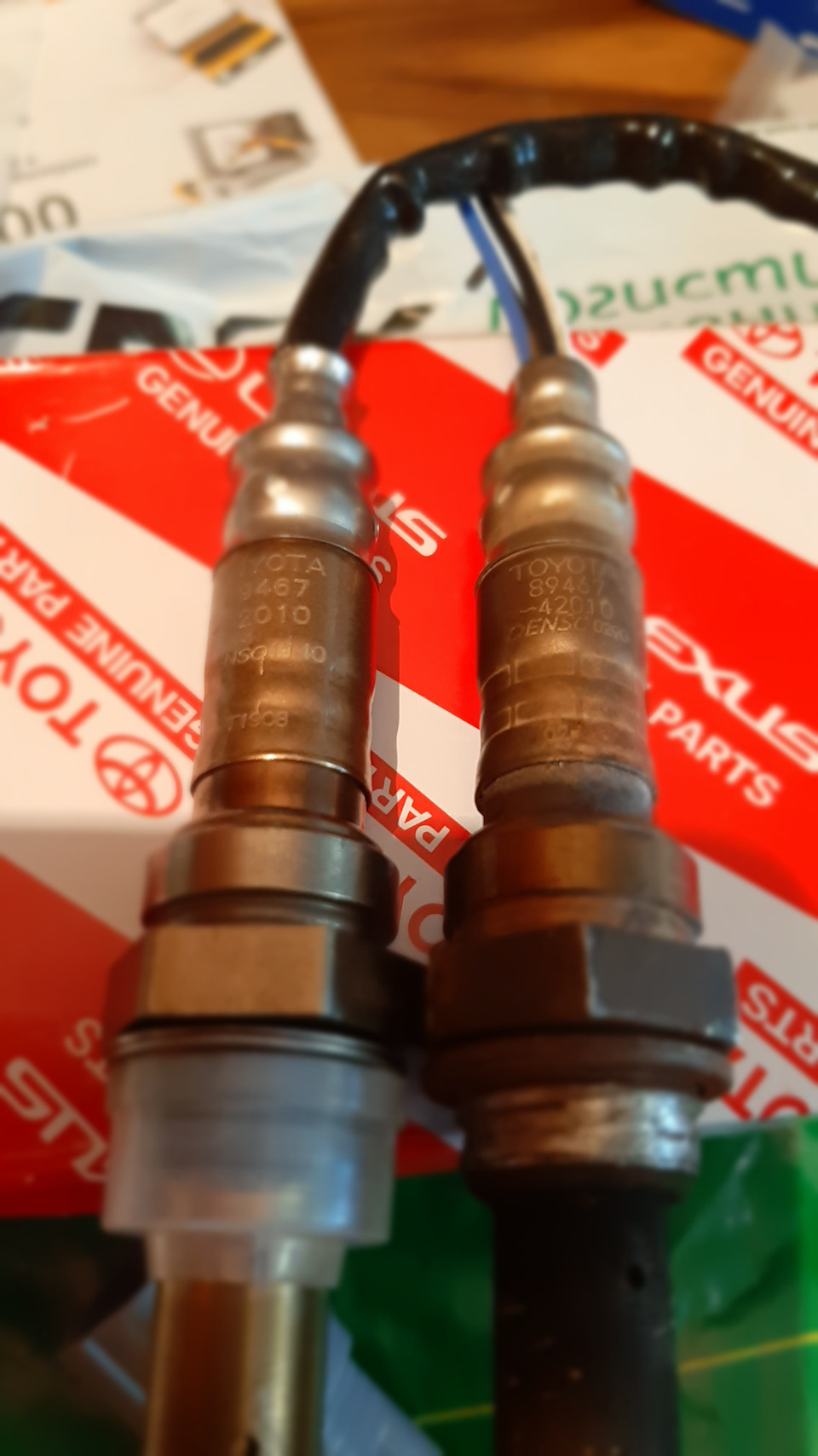

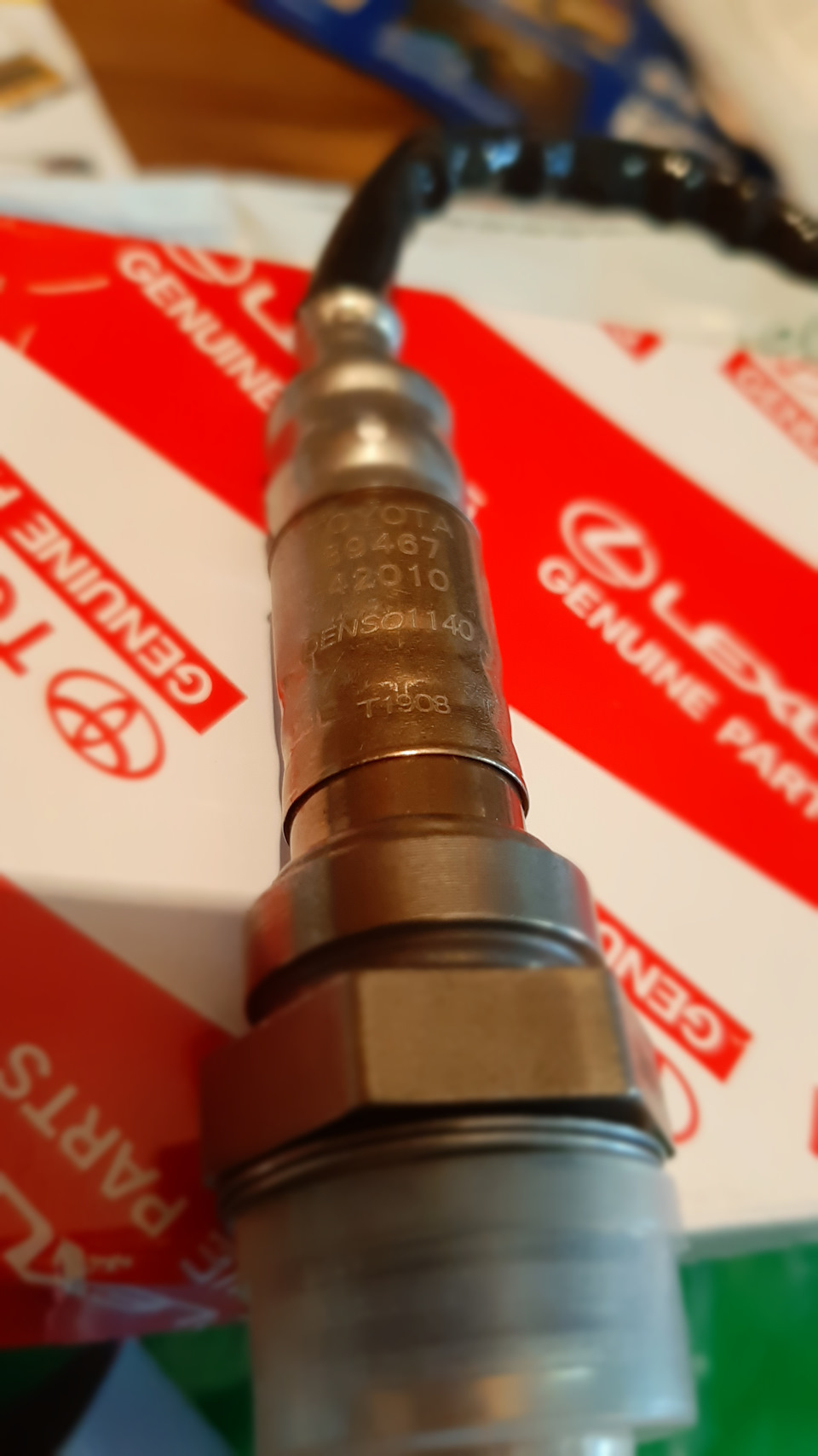

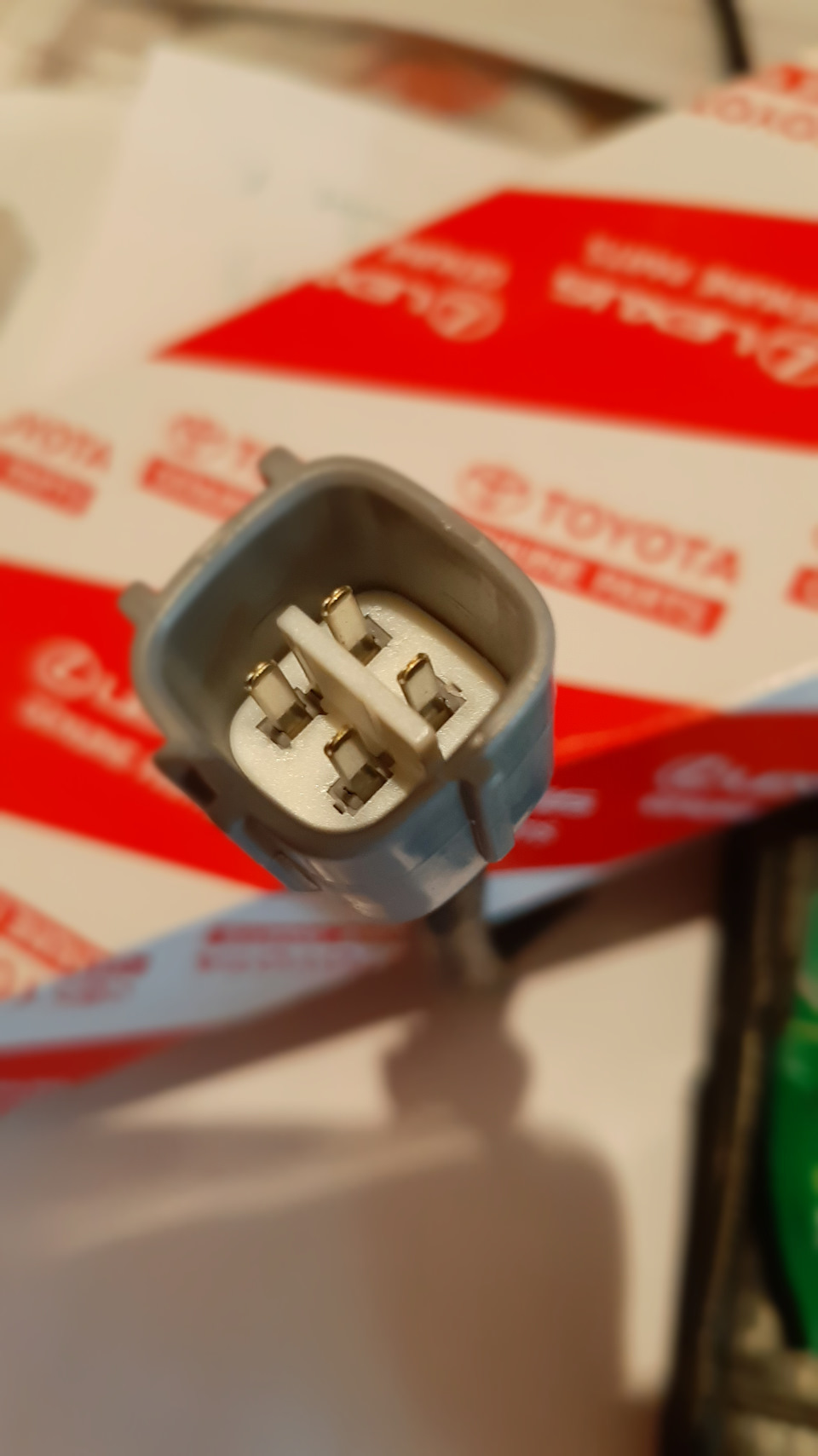

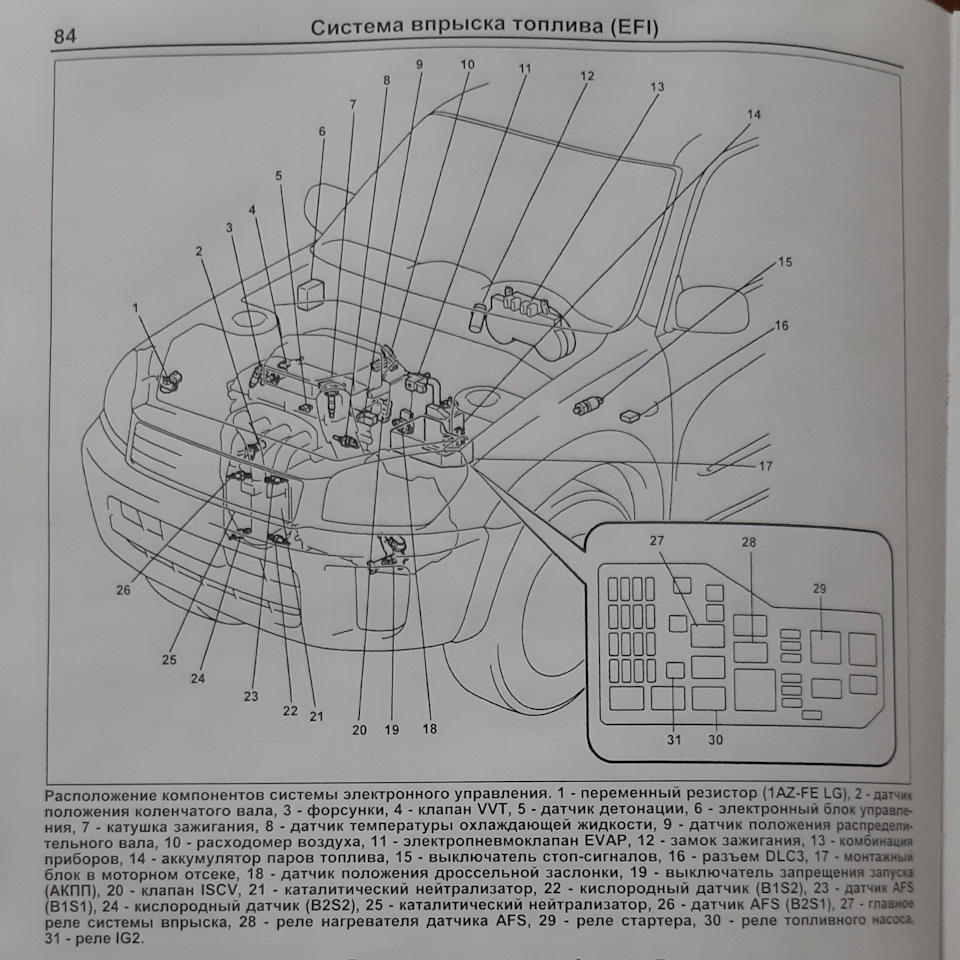

Левый верхний: Датчик AFS B1S1, оригинальное обозначение TOYOTA 89467-42010, ориганальное обозначение Denso DOX 02-42.
Правый верхний: Датчик AFS B2S1, оригинальное обозначение TOYOTA 89467-42020, ориганальное обозначение Denso DOX 02-46.
Левый нижний: Кислородный датчик B1S2, оригинальное обозначение TOYOTA 89465-42090, Denso DOX 01-09.
Правый нижний: Кислородный датчик B2S2, оригинальное обозначение TOYOTA 89465-42100, Denso DOX 01-09.
Идём дальше…беглый поиск выявил, что в официальных интернет магазинах стоимость Датчиков AFS достигает 10К и более, на Drome 7K в среднем. Это какой-то ужас. На время поиска подходящего варианта покупки нового датчика, я рассмотрел возможный выриант использования своих старых б/у запасов. Просмотрев свои прошлые записи www.drive2.ru/r/toyota/ra…454/logbook/?page=4#pager, я выяснил, что из заменённых ранее Датчиков AFS, правый должен был быть целым. Так как я снятые комплектующие стараюсь не выбрасывать, то я благополучно отыскал датчики в гараже и принёс домой. Многим известно, но я повторюсь, что функционал и идентичность левого и правого датчиков AFS одна и та же, разница в длине кабеля и конфигурации разъёмов. Берём левый и правый датчики, помечаем расположение проводов (чёрный, чёрный, синий, белый) относительно пинов разъёмов. Отстригаем и меняем разъём, припаивая провода к нужному нам датчику. Известно, что два чёрных провода отвечают именно за нагрев датчика.

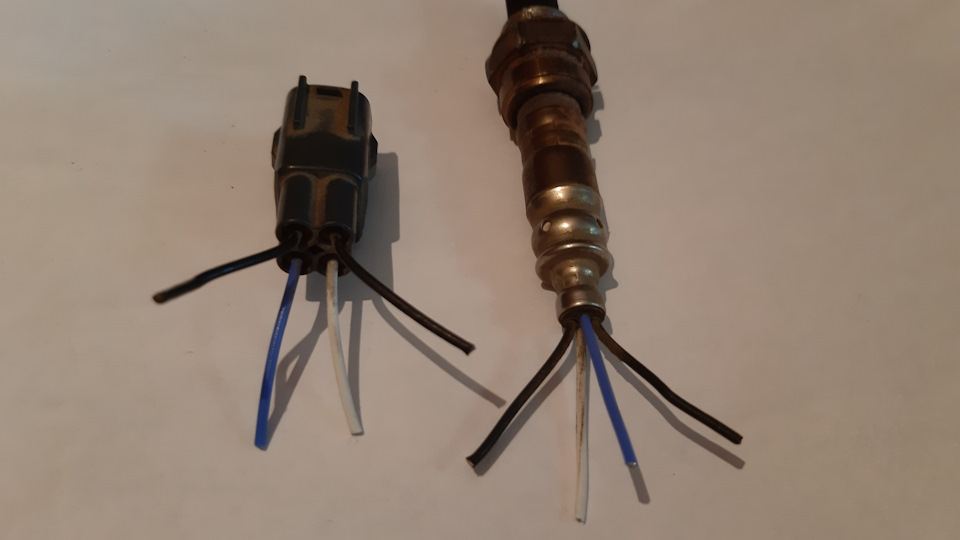

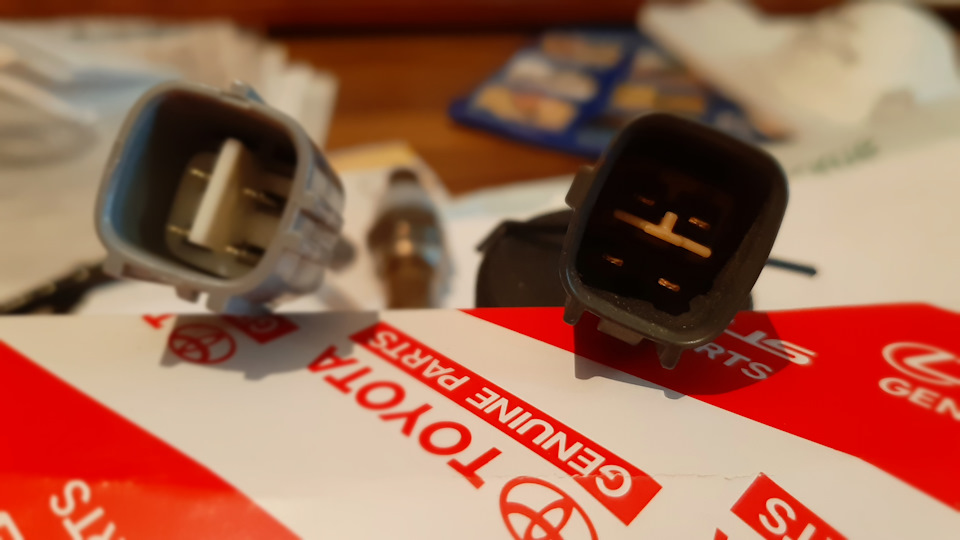

Дальше информация для тех, кому нужен такой новый датчик. Я его заказал на Авито в интернет магазине Авторай НСК по цене 4500руб+200руб доставка до ТК. www.avito.ru/novosibirsk/…ta_89467-42010_1783170654. Объявления этого магазина есть и на Drome. Представительства и склады есть в Новосибирске, Артёме и Владивостоке. Сегодня я его получил, он на фото с оригинальным номером, оттиском TOYOTA и DENSO. Точно, как и на моём старом датчике. Сенсорная юбка датчика тоже идентична старому. Не понравилось 2 момента при покупке. Первое, то, что общение в переписке с продавцом очень скупое и неохотное, на контакт продавец идёт плохо и с суточным опозданием, будто делает тебе одолжение. Второе, он сообщил, что датчик есть в наличии, а в итоге отправка была со склада во Владивостоке, а не из Новосибирска. И, таким образом доставка ТК СДЭК из Владивостока в Пермь составила 990руб. Ну, как бы там ни было 5690руб-это не 10000руб.
Идём дальше…При холодном запуске до обслуживания в красной зоне стали появляться ошибки Р0300 и Р0304 (Случайные пропуски воспламенения 4 цилиндра, которые фиксируются в течении 200 или 1000 оборотов). После проведённого ТО, ошибки стали выскакивать в зелёной зоне и чек загораться и мигать перестал. Но, всё равно я поменял новый комплект свечей и поменял катушку зажигания 4 цилиндра из запасов. Жаль, что неисправная катушка имела корпус без трещин, живой наконечник и проходила так недолго, всего 3 года после замены www.drive2.ru/l/488886026614342279/
Фамилия наших катушек 90919-02244. В течении этой недели ошибки появляться перестали совсем.
Идём дальше… Так же прошло всего 3 года после переборки двигателя, а появились все симтомы нерабочего клапана рециркуляции картерных газов, в результате чего пришлось заменить прокладку клапанной крышки www.drive2.ru/l/557908693681702391/. Первого мая был заменён этот клапан на вот этот emex.ru/f?detailNum=PCV128020&makeId=2092. Снятый клапан был закоксован и не продувался ни туда ни сюда.
Ну, вот на сегодня и всё.
Всем здоровья и всего самого доброго.
С уважением, Владимир.

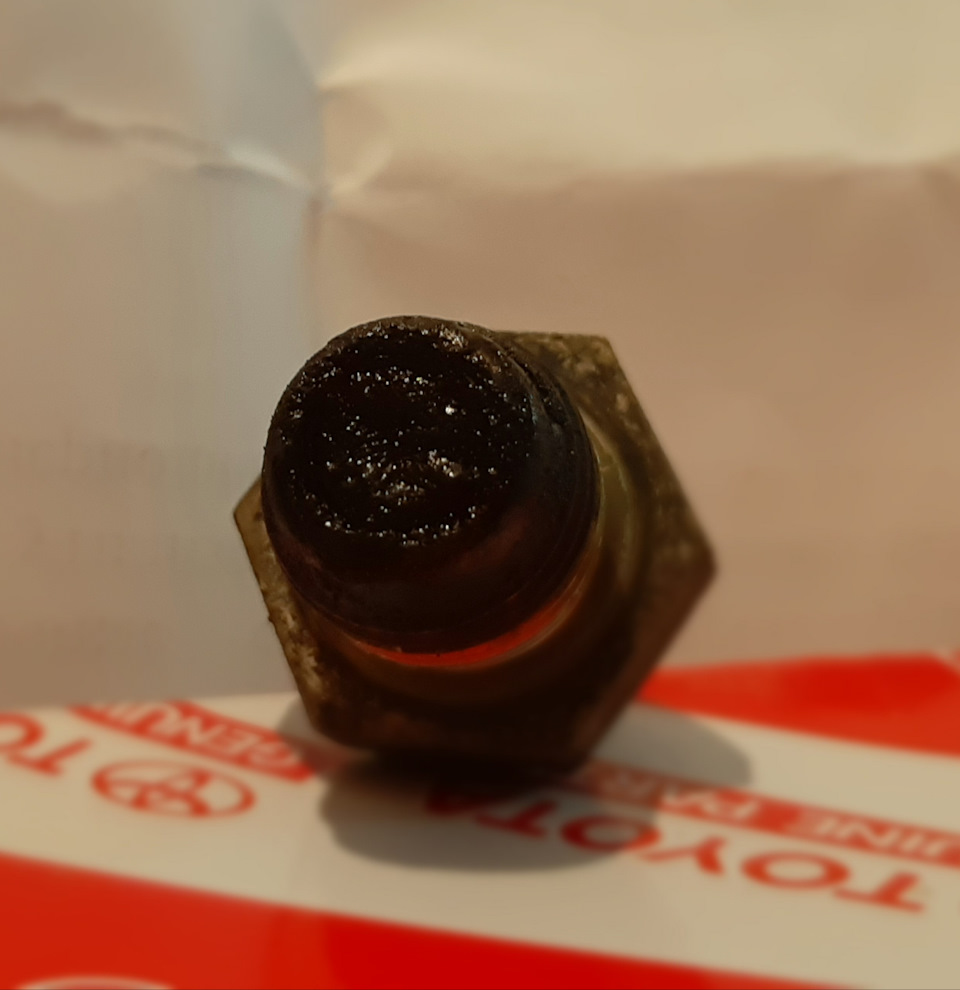

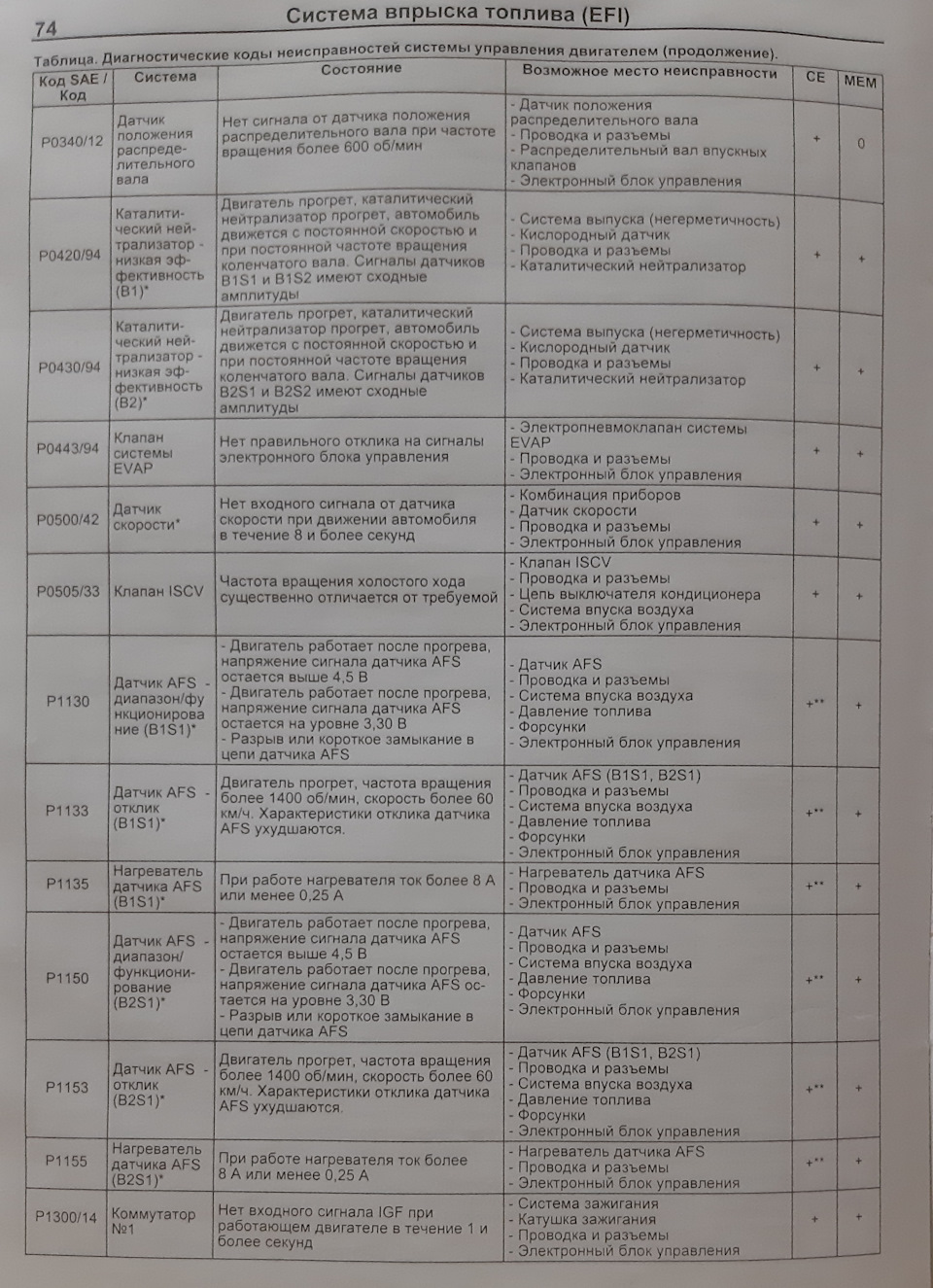

05 сентября 2022 года. Ошибка Р1135 появилась снова. Оригинал DENSO отходил 2 года 4 месяца. Капец!

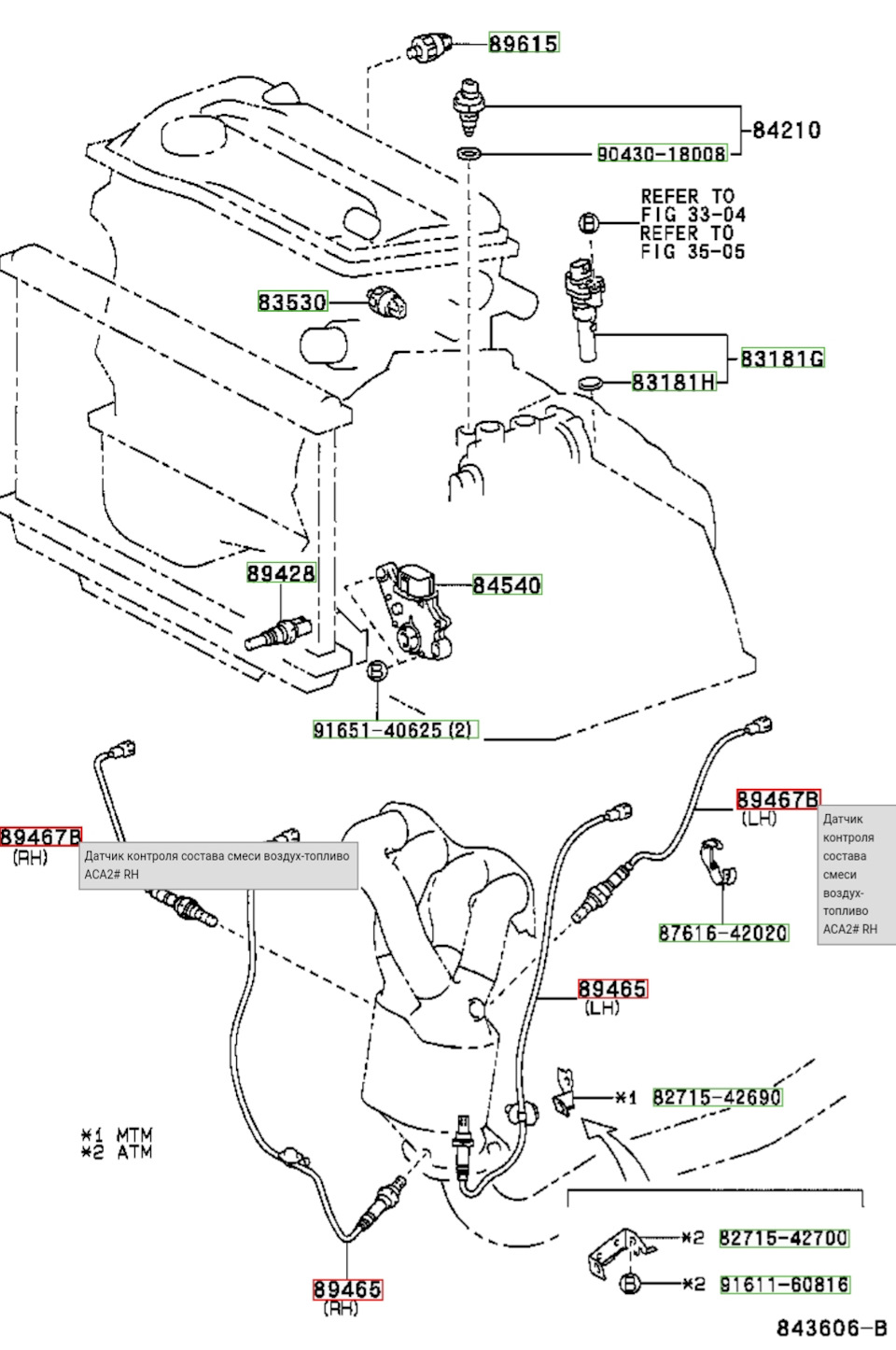

Фото в бортжурнале Toyota RAV4 (II)Запчасти на фото: 9043018008, 9165140625. Фото в бортжурнале Toyota RAV4 (II)

Запчасти на фото: 9043018008, 9165140625

Запчасти на фото: 9043018008. Фото в бортжурнале Toyota RAV4 (II)

Запчасти на фото: 9043018008

Фото в бортжурнале Toyota RAV4 (II)Фото в бортжурнале Toyota RAV4 (II)Фото в бортжурнале Toyota RAV4 (II)Фото в бортжурнале Toyota RAV4 (II)Фото в бортжурнале Toyota RAV4 (II)Фото в бортжурнале Toyota RAV4 (II)Фото в бортжурнале Toyota RAV4 (II)Фото в бортжурнале Toyota RAV4 (II)Фото в бортжурнале Toyota RAV4 (II)Фото в бортжурнале Toyota RAV4 (II)Запчасти на фото: 8946742010. Фото в бортжурнале Toyota RAV4 (II)

Запчасти на фото: 8946742010

Запчасти на фото: 9091902244. Фото в бортжурнале Toyota RAV4 (II)

Запчасти на фото: 9091902244

Фото в бортжурнале Toyota RAV4 (II)Фото в бортжурнале Toyota RAV4 (II)Запчасти на фото: PCV128020, 1220428020. Фото в бортжурнале Toyota RAV4 (II)

Запчасти на фото: PCV128020, 1220428020

Фото в бортжурнале Toyota RAV4 (II)

Источник

Check Toyota RAV4 2ое поколение

Современные японские автомобили имеют сложные электронные системы, отвечающие за работу не только двигателя, но и автотранспортного средства в целом.

Автовладельцу без опыта вождения трудно самому разобраться в случае некорректной работы техники.

Использование приборного метода диагностики авто помогает выявить малейшие недочеты, как на ранней стадии эксплуатации, так и при появлении сигнала об ошибке.

Ошибка Р0300: что она означает?

Toyota RAV IV 2-го поколения не является исключением и в ней также могут возникать проблемы, которые выводятся на приборную доску в виде определенных сигналов.

Любой автовладелец обязан знать, что они означают. Такие неисправности должны быть немедленно устранены, иначе безопасность автотранспортного средства находится под угрозой.

Чтобы точно узнать о поломке, необходимо провести диагностику авто, результатом которой будет расшифровка неисправности в виде кода.

Ошибка РО300 указывает на нарушение работы цилиндров, а именно множественные пропуски зажигания в нескольких цилиндрах одновременно.

Как понять, что имеются пропуски? Появление желтого чека будет сопровождаться подергиванием двигателя на первых передачах, рывками авто при набирании скорости, при движении может «упасть» тяга, и конечно, повышенный расход топлива.

Где искать причины возникновения проблемы?

Таких мест может быть несколько:

1. Зажигание.

  • образование нагара на свечах;
  • пробит высоковольтный провод;
  • выход из строя катушки зажигания;
  • плохие контакты проводки.

2. Питание.

  • горючее низкого качества;
  • неэффективная работа форсунок (засорение);
  • топливный фильтр требует замены;
  • низкое давление в системе подачи горючего.

3. Впуск/выпуск.

  • «подвисание» клапанов;
  • недостаточная компрессия в цилиндрах;
  • засорение катализатора;
  • повышенное количество воздуха;
  • некорректная работа ГРМ.

4. Электронный блок управления.

  • выход из строя датчика КВ, РВ и детонации;
  • неправильная работа блока;
  • нарушение работы датчика расхода топлива и температуры воздуха.
 Устранение неисправности

Первым делом стоит проверить целостность проводки и работу модуля зажигания. С электропроводами все понятно, а вот модуль необязательно сразу менять на новый.

Возможно он работает правильно. Без тестера не обойтись.

Далее выкрутите свечи, если они в нагаре или масле – поменяйте запчасть. Работу форсунок необходимо проверять на специальном стенде СТО.

Совет. Для определения ошибки РО300 воспользуйтесь сканером OBD2. Он поможет отследить проблемы с двигателем и быстро устранить неисправность.

Любое нарушение в работе автомобиля должно быть устранено в кратчайшие сроки. Наличие ошибки РО300 Toyota RAV IV может стать причиной возникновения проблемы управляемости авто, а также выхода из строя деталей мотора. Будьте бдительны и помните, безопасность на дороге – превыше всего!

Источник

Главная » Диагностика » Ошибка P0300 — что значит, симптомы, причины, диагностика, устранение

На чтение 4 мин Просмотров 155к. Опубликовано 20.11.2019
Обновлено 20.01.2022

Код ошибки P0300 — случайные / множественные пропуски зажигания.

ошибка p0300 на экране сканера obd2

Что означает код P0300?

Код неисправности P0300 указывает на то, что в одном или нескольких цилиндрах пропуски воспламенения. Если последняя цифра кода не равна нулю, например, P0302, то цифра 2 означает, что в цилиндре № 2 происходит пропуск зажигания.

Пропуск зажигания в цилиндре вызывает неустойчивость частоты вращения двигателя. Если изменение частоты увеличивается, это чувствует датчик положения коленчатого вала, и блок управления двигателем (ЭБУ / ECM) может обнаружить, что в одном из цилиндров только что был пропуск.

датчик коленвала

Датчик коленвала

Пропуск воспламенения означает неполное сгорание топливно-воздушной смеси внутри цилиндра. Когда ситуация ухудшается, машина начинает дергаться и производительность значительно падает. Эти пропуски зажигания и вызывают код ошибки P0300.

Симптомы P0300

Вот некоторые распространенные симптомы, связанные с ошибкой P0300.

  • Трудность запуска двигателя.
  • Лампочка Check Engine.
  • Двигатель вообще не запускается.
  • Слабое ускорение.
  • Увеличение расхода топлива.

Причины P0300

Код неисправности P0300 вызван многими причинами. Вот некоторые из них.

  • Износ свечей зажигания.
  • Неисправные провода.
  • Неисправность катушки зажигания.
  • Неисправность датчика кислорода.
  • Неисправность топливных форсунок
  • Сгоревший выпускной клапан.
  • Неисправный каталитический нейтрализатор.
  • Неисправен датчик положения дроссельной заслонки.
  • Неисправный блок управления двигателем (PCM/ECM).
  • Утечка в прокладке головки блока цилиндров.
  • Нарушение герметичности впуска.

Устранение P0300

  • Заменить неисправные свечи зажигания.
  • Проверьте и отремонтируйте обрыв проводов.
  • Заменить неисправную катушку зажигания.
  • Заменить или отремонтировать датчик кислорода.
  • Осмотреть топливные форсунки.
  • Заменить каталитический нейтрализатор.
  • Заменить неисправную прокладку головки.
  • Устранить подсос воздуха.
  • Диагностика и ремонт неисправного блока управления двигателем.

Как диагностировать код ошибки P0300?

После обнаружения ошибки P0300 профессиональный автомеханик выполнит следующие действия. Тоже самое вы можете проделать самостоятельно.

Подключите автомобильное зарядное устройство

зарядка аккумулятора на автомобиле

Зарядное устройство чрезвычайно важно при диагностике ошибки P0300. Поскольку при поиске неисправности требуется, чтобы зажигание оставалось включенным, а это может привести к разрядке аккумулятора. В результате возникнут дополнительные коды ошибок, что усложнит поиск. Автомобильное зарядное устройство позволит сохранить заряд батареи.

Подключите OBD2 сканер

Ошибка P0300 — что значит, симптомы, причины, диагностика, устранение

Сканер OBD2 необходим для сканирования и устранения кода ошибки P0300. С помощью него вы можете отслеживать проблемы, связанные с ошибкой, а также легко их устранять.

Для автомобилей, выпущенных до 1996 года, используется сканер OBD1. Если автомобиль выпущен после 1996 года — используют сканер OBD2.

Проверьте проводку

Перед заменой какой-либо детали, сначала убедитесь, что все провода и соединения в исправном состоянии. Визуально осмотрите проводку, проверьте наличие коррозии и исправьте это при необходимости.

Проверьте свечи зажигания

Свечи зажигания изнашиваются не быстро. Но если в цилиндре происходят пропуски зажигания, рекомендуется проверить свечи и заметить их при любых признаках неисправности.

две свечи зажигания в руках

Если свеча зажигания кажется неисправной — замените ее. В рамках регулярного технического обслуживания вы должны менять свечи через каждые 30000 км. Вы также должны проверить катушки зажигания!

Осмотрите крышку распределителя (трамблера)

Если вы заменили свечи зажигания, но проблема не ушла — проверьте топливные форсунки на наличие дефектов. Если у вас старый автомобиль — проверьте крышку распределителя зажигания.

трамблер

Проверьте другие коды ошибок

Если сканер OBD2 обнаружил более одного кода неисправности, примите необходимые меры для их диагностики и устранения. После этого проверьте, возвращается ли ошибка P0300.

Заменить блок управления двигателем

блок управления двигателя

Если вы проверили всё, что указано выше, но ошибка не уходит — существует вероятность, что проблема связана с блоком управления (PCM). Может потребоваться его перепрошивка или замена.

Как заменить свечу зажигания?

Замена свечи зажигания является простой задачей, и вы можете это сделать в домашних условиях. Прежде чем менять свечи, убедитесь, что температура двигателя невысокая.

Шаг 1: Откройте капот и найдите свечу зажигания

Откройте капот, и вы увидите несколько проводов, идущих в моторном отсеке. Свечи зажигания расположены в двигателе на конце этих проводов.

Шаг 2: Потяните за провод

Потяните провод, и вы увидите установленную свечу зажигания.

свечной ключ и 4 свечи лежат на двигателе

Шаг 3: Снимите свечу

Вставьте свечной ключ внутрь и поверните, чтобы ослабить свечу зажигания. Снимите старую свечу зажигания и обратите внимание на её состояние.

Шаг 4. Установите новую свечу

Используя тот же свечной ключ, установите новую свечу зажигания и правильно её затяните. Затем подсоедините провод, как он был раньше. Всё готово.

Должен ли я немедленно исправить ошибку P0300?

Неисправность P0300 должна быть устранена сразу же, так как это может вызвать проблемы с управляемостью и повредить детали двигателя.

Рекомендуемые инструменты для исправления кода P0300

  • Автомобильное зарядное устройство.
  • Цифровой мультиметр для проверки напряжения и сопротивления.
  • OBD2 сканер для диагностики ошибок.
  • Свечи зажигания.
Источник

  1. Причины пропусков зажигания, ошибка P0300

  2. Схема соединений

  3. Поездка в проверочном режиме

  4. Поиск пропусков зажигания при выводе ошибки P0300

  5. Проверьте, не отображаются ли другие (помимо кодов dtc P0300, связанных с пропусками зажигания)

  6. Проверьте количество пропусков зажигания (во всех цилиндрах)

  7. Проверьте свечи зажигания

  8. Проверьте давление компрессии в цилиндре с пропуском зажигания

  9. Проверьте нормальную свечу зажигания и проверьте искру в цилиндре с пропуском зажигания

  10. Проверьте контакт ecm цилиндра с пропуском зажигания (напряжение #10, #20, #30, #40, #50 или #60)

  11. Проверьте форсунку цилиндра с пропуском зажигания

  12. Проверьте фазы газораспределения

  13. Проверьте давление в топливной системе

Ошибка P0301 Пропуски зажигания в цилиндре 1

Ошибка P0302 Пропуски зажигания в цилиндре 2

Ошибка P0303 Пропуски зажигания в цилиндре 3

Ошибка P0304 Пропуски зажигания в цилиндре 4

Причины пропусков зажигания ошибки P0300

При возникновении в двигателе пропуска зажигания в выпускную трубу попадают углеводороды (CH) в высоких концентрациях. Высокая концентрация CH может привести к повышению уровня токсичности отработавших газов. Высокая концентрация CH может также привести к повышению температуры трехкомпонентного каталитического нейтрализатора отработавших газов (TWC), что, в свою очередь, может привести к повреждению TWC. Чтобы предотвратить подобное повышение уровня токсичности отработавших газов и ограничить возможность теплового повреждения, ECM отслеживает частоту пропусков зажигания. Когда температура каталитического нейтрализатора достигает точки термодеструкции, ECM включает контрольную лампу MIL. С помощью датчика положения коленчатого вала (СКР) и датчика положения распредвала (СМР) ЕСМ контролирует пропуски зажигания. Датчик СМР используется для определения цилиндров с пропуском зажигания, а датчик СКР используется для измерения отклонений в скорости вращения коленчатого вала. Количеcтво пропуcков зажигания подсчитывается, если значения отклонения скорости вращения коленчатого вала превышают предустановленные пороговые значения.

ECM включает контрольную лампу MIL и регистрирует DTC, если частота пропусков зажигания превышает пороговое значение и может привеcти к повышению токсичности отработавших газов.

  • Коды ошибок двигателя Toyota Ошибка p0300

№ Ошибки Условие обнаружения ошибки Неисправный участок
P0300 Обнаружен одновременный пропуск зажигания в нескольких цилиндрах
(логика диагностирования за 2 поездки)
  1. Обрыв или короткое замыкание в жгуте проводов двигателя
  2. Подключение разъема
  3. Соединения вакуумного шланга
  4. Система зажигания
  5. Форсунка
  6. Давление в топливной системе
  7. Датчик массового расхода воздуха (MAF)
  8. Датчик температуры охлаждающей жидкости (ECT)
  9. Давление сжатия
  10. Зазор в приводе клапанов
  11. Фазы газораспределения
  12. Шланг и клапан вентиляции картера
  13. Соединения шланга вентиляции картера
  14. Система забора воздуха
  15. ECM
P0301
P0302
P0303
P0304		 Обнаружен пропуск зажигания в одном из цилиндров
(логика диагностирования за 2 поездки)

Если коды DTC регистрируются для различных цилиндров с пропуском зажигания, но код ошибки P0300 не регистрируется, это означает, что пропуски зажигания были обнаружены и сохранены в разное время. Код ошибки P0300 регистрируется, только если цилиндры с пропуском зажигания обнаружены одновременно

СХЕМА СОЕДИНЕНИЙ

Схема соединений системы зажигания.

Схема соединений контура инжектора.

ПОЕЗДКА В ПРОВЕРОЧНОМ РЕЖИМЕ

  1. Подсоедините портативный диагностический прибор к DLC3.
  2. Включите зажигание (IG) и включите портативный диагностический прибор.
  3. Запишите DTC и данные фиксированного набора параметров.
  4. Переключите ECM из нормального режима диагностики в режим активной диагностики посредством портативного диагностического прибора.
  5. Считайте количество пропусков зажигания для каждого цилиндра (CYL ##1-4), когда двигатель работает на холостом ходу. Если количество пропусков зажигания отображается хотя бы для одного цилиндра, пропустите следующий режим проверочной поездки.
  6. Выполните несколько поездок на автомобиле при частоте вращения коленчатого вала двигателя и нагрузке на двигатель, равной значениям для MISFIRE RPM и MISFIRE LOAD в режиме DATA LIST.

    УКАЗАНИЕ:

    Чтобы сохранить коды DTC, связанные с пропуском зажигания, необходимо совершить поездку на автомобиле в течение времени, указанного в таблице ниже, а также при условии поддержания значений для MISFIRE RPM и MISFIRE LOAD в режиме DATA LIST.

    Частота вращения коленчатого вала двигателя Продолжительность
    Холостой ход 3 минуты 30 секунд или больше
    1000 3 минуты или больше
    2000 1 минуты 30 секунд или больше
    3000 1 минута или больше
  7. Проверьте, проявляются ли пропуски зажигания, считав коды DTC и данные фиксированного набора параметров.

    УКАЗАНИЕ:

    Не выключайте зажигание, не записав сохраненные коды DTC и данные фиксированного набора параметров. При переключении ECM в нормальный режим диагностики (по умолчанию) все сохраненные DTC и данные фиксированного набора параметров удаляются.

  8. Запишите DTC, данные фиксированного набора параметров и количество пропусков зажигания.
  9. Выключите зажигание и подождите не менее 5 секунд.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:

  1. Если отображаются какие-либо другие коды, не связанные с кодами пропусков зажигания, сначала выполните поиск неисправностей для данных DTC.
  2. С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, какой была топливовоздушная смесь (обедненной или обогащенной) и пр.
  3. Если при поступлении автомобиля в мастерскую пропуск зажигания не обнаруживается, его можно подтвердить путем имитации условий, сохраненных в данных фиксированного набора параметров.
  4. Если пропуск зажигания невозможно воиспроизвести даже после имитации условий, сохраненных в данных фиксированного набора параметров, вероятной причиной неисправности могут послужить следующие факторы:
    1. Низкий уровень топлива в баке.
    2. Используется топливо с ненадлежащим октановым числом.
    3. Свечи зажигания загрязнены.
    4. Причиной данной неисправности являются несколько неисправностей, возникших вследствие нескольких факторов.
  5. После завершения ремонтных работ убедитесь в отсутствии пропусков зажигания в каждом из цилиндров (Cylinder #1, #2, #3, #4).
  6. После завершения ремонтных работ выполните поездку в проверочном режиме для подтверждения, что коды DTC для цилиндров с пропуском зажигания больше не регистрируются.
  7. В случае с 6- и 8-цилиндровыми двигателями ЕСМ намеренно не регистрирует код DTC для определенного цилиндра с пропуском зажигания при высокой частоте вращения коленчатого вала двигателя. Если пропуски зажигания случаются при высокой частоте вращения коленчатого вала двигателя, регистрируется только DTC P0300.
    Если выводится код DTC P0300, выполните следующие действия:

    1. Сбросьте код DTC .
    2. Запустите двигатель и выполните поездку в проверочном режиме.
    3. Снимите показания количества пропусков зажигания для каждого цилиндра или коды DTC с помощью портативного диагностического прибора.
    4. Отремонтируйте цилиндр(ы) с высоким числом пропусков зажигания (или цилиндр с пропусками зажигания, указанный DTC).
    5. После завершения ремонтных работ выполните поездку в проверочном режиме для подтверждения, что код DTC P0300 больше не регистрируется.
  8. Если значение одного из фиксированных параметров Short FT #1 или Long FT #1 выходит за пределы +/-20%, соотношение воздух-топливо может быть обогащенным (менее -20%) или обедненным (более +20%).
  9. В том случае, если значение фиксированного параметра Coolant Temp ниже 75°C (167°F), пропуски зажигания происходили только во время прогрева двигателя.

1.ПРОВЕРЬТЕ, НЕ ОТОБРАЖАЮТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО КОДОВ DTC, СВЯЗАННЫХ С ПРОПУСКАМИ ЗАЖИГАНИЯ)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и включите портативный диагностический прибор.

  1. Выберите следующие элементы меню: Powertrain / Engine and ECT / DTC.

  1. Считайте коды DTC.

    Результат:

    Индикация (отображаемые коды DTC) Следующий шаг
    P0300, P0301, P0302, P0303 и/или P0304 А
    P0300, P0301, P0302, P0303 и/или P0304 и другие DTC B

    УКАЗАНИЕ:

Если отображаются какие-либо другие коды, помимо P0300, P0301, P0302, P0303 и P0304, сначала выполните поиск неисправностей для данных DTC.

2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (MISFIRE RPM И MISFIRE LOAD)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и включите портативный диагностический прибор.

  1. Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / Misfire RPM and Misfire Load.

  1. Считайте и запишите значения параметров Misfire RPM и Misfire Load (частота вращения коленчатого вала двигателя, при которой обнаружен пропуск, и нагрузка на двигатель, при которой обнаружен пропуск).

    УКАЗАНИЕ:

    Параметры Misfire RPM и Misfire Load указывают состояние автомобиля, при котором возник пропуск зажaигания.

3.ПРОВЕРЬТЕ МЕСТА СОЕДИНЕНИЙ ШЛАНГА ВЕНТИЛЯЦИИ КАРТЕРА

OK:

Шланг вентиляции картера подсоединен правильно и не поврежден.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ШЛАНГ ВЕНТИЛЯЦИИ КАРТЕРА

4.ПРОВЕРЬТЕ КОЛИЧЕСТВО ПРОПУСКОВ ЗАЖИГАНИЯ (ВО ВСЕХ ЦИЛИНДРАХ)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и включите портативный диагностический прибор.

  1. Сбросьте коды DTC.

  1. Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / Cylinder #1 to #4 Misfire Rate.

  1. Дайте двигателю поработать на холостом ходу.

  1. Считайте значения, отображенные на дисплее диагностического прибора, для каждого цилиндра. Если пропуски зажигания не возникают ни в одном цилиндре, выполните следующие действия:

    1. Переведите рычаг переключения передач в положение D.

    2. Проверьте количество пропусков зажигания во всех цилиндрах.

    3. Если количество пропусков зажигания не выводится, выполните шаги (g) и (h) и снова проверьте пропуски.

  1. Совершите поездку на автомобиле при значениях Misfire RPM и Misfire Load, указанных в процедуре «СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (MISFIRE RPM И MISFIRE LOAD)».

  1. Считайте коды DTC или значения пропусков зажигания для каждого цилиндра, отображенные на дисплее диагностического прибора.

    Результат:

    Подсчет пропусков зажигания Следующий шаг
    Большинство пропусков возникает только в одном или двух цилиндрах А
    Количество пропусков зажигания для 3 или более цилиндров одинаково B

    УКАЗАНИЕ:

    1. Если пропуски зажигания сложно воиспроизвести для каждого цилиндра, проверьте пункт Misfire Margin (предел пропусков зажигания) в режиме Data List. Постарайтесь определить условия движения автомобиля, при которых значение Misfire Margin ниже указанного. Значения выше 30% считаются допустимыми.
    2. Если зарегистрированное значение фиксированного параметра ECT ниже 75°C (167°F), пропуск зажигания может быть определен только при непрогретом двигателе.
    3. Если зарегистрированное значение фиксированного параметра «Engine Run Time» (время работы двигателя) менее 120 секунд, пропуск зажигания мог быть определен сразу после запуска двигателя.

5.ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (FUEL CUT #1 TO #4)

  1. Дайте двигателю поработать на холостом ходу.

  1. Выберите следующие элементы меню: Powertrain / Engine and ECT / Active Test / Control the Cylinder #1 to #4 Fuel Cut.

  1. Если в каком-либо цилиндре возникает большое количество пропусков зажигания, прекратите подачу топлива к данному цилиндру. Сравните количество пропусков зажигания в цилиндре до прекращения подачи топлива и после него.

Результат:

Количество пропусков зажигания в каждом цилиндре Следующий шаг
Количество пропусков зажигания в цилиндре до прекращения подачи топлива и после него почти одинаково. А
Количество пропусков зажигания в цилиндре до прекращения подачи топлива меньше, чем количество после прекращения. B

ПРИМЕЧАНИЕ:

Режим ACTIVE TEST не может быть задействован во время движения автомобиля.

УКАЗАНИЕ:

Если количество пропусков зажигания в цилиндре до прекращения подачи топлива и после него почти одинаково, в цилиндре возникают пропуски зажигания.

Количество пропусков зажигания в цилиндре до прекращения подачи топлива меньше, чем количество после прекращения, в цилиндре иногда возникают пропуски зажигания.

6.ПРОВЕРЬТЕ СВЕЧИ ЗАЖИГАНИЯ

  1. Проверьте катушку и свечу зажигания цилиндра, в котором имеется пропуск.

  1. Измерьте межэлектродный зазор свечи зажигания.

    Номинальный зазор:

    0,7-0,8 мм (0,028-0,032 дюйма)

  1. Проверьте, нет ли на электроде нагара.

    Рекомендуемые свечи зажигания:

    Изготовители Изделие
    DENSO SK20R11
    NGK IFR6A11

    ПРИМЕЧАНИЕ:

    Если зазор между электродами превышает номинальный, замените свечу зажигания. Не регулируйте зазор между электродами.

  1. Установите катушку зажигания и свечу зажигания.

7.ВЫПОЛНИТЕ ПРОВЕРКУ ЗАЖИГАНИЯ И «ИСКРЫ» НА МАССУ

  1. Снимите катушку зажигания с головки блока цилиндров.

  1. Установите свечу зажигания в катушку зажигания.

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и включите портативный диагностический прибор.

  1. Выберите следующие элементы меню: Powertrain / Engine and ECT / Active Test / Control the All Cylinder Fuel Cut.

  1. Коснитесь свечой зажигания головки блока цилиндров.

  1. Выполните испытание «Control the All Cylinder Fuel Cut» (управление прекращением подачи топлива во всех цилиндрах) (нажмите правую или левую кнопку для изменения в состояние ON (ВКЛ)).

    ПРИМЕЧАНИЕ:

    Если для параметра «Control the All Cylinder Fuel Cut» (управление прекращением подачи топлива во всех цилиндрах) указано значение OFF (ВЫКЛ) и коленчатый вал двигателя прокручивается стартером, происходит впрыск топлива.

  1. Прокрутите коленчатый вал двигателя стартером в течение менее 2 секунд и проверьте наличие искры.

    OK:

    Через зазор электрода проскакивает искра.

  1. Установите катушку зажигания.

8.ПРОВЕРЬТЕ ДАВЛЕНИЕ КОМПРЕССИИ В ЦИЛИНДРЕ С ПРОПУСКОМ ЗАЖИГАНИЯ

  1. Проверьте давление компрессии в цилиндре с пропуском зажигания.

NG

ПРОВЕРЬТЕ ДВИГАТЕЛЬ ДЛЯ ОПРЕДЕЛЕНИЯ ПРИЧИНЫ НИЗКОЙ КОМПРЕССИИ

9.ПРОВЕРЬТЕ НОРМАЛЬНУЮ СВЕЧУ ЗАЖИГАНИЯ И ПРОВЕРЬТЕ ИСКРУ В ЦИЛИНДРЕ С ПРОПУСКОМ ЗАЖИГАНИЯ

  1. Поменяйте установленную свечу зажигания на работоспособную.

  1. Выполните проверку искры на массу.

    ПРЕДОСТЕРЕЖЕНИЕ:

    Всегда отсоединяйте все разъемы форсунок.

    ПРИМЕЧАНИЕ:

    Не прокручивайте коленчатый вал двигателя дольше 2 секунд.

    1. Установите свечу зажигания в катушку зажигания и подсоедините разъем катушки зажигания.

    2. Отсоедините разъем форсунки.

    3. Соедините свечу зажигания с массой.

    4. Убедитесь, что при прокрутке коленчатого вала двигателя возникает искра.

      OK:

      Через зазор электрода проскакивает искра.

ЗАМЕНИТЕ КАТУШКУ ЗАЖИГАНИЯ, ЗАТЕМ УБЕДИТЕСЬ В ОТСУТСТВИИ ПРОПУСКА ЗАЖИГАНИЯ
OK

ЗАМЕНИТЕ СВЕЧУ ЗАЖИГАНИЯ

10.ПРОВЕРЬТЕ КОНТАКТ ECM ЦИЛИНДРА С ПРОПУСКОМ ЗАЖИГАНИЯ (НАПРЯЖЕНИЕ #10, #20, #30, #40, #50 ИЛИ #60)

  1. Отсоедините разъем B32 ЕСМ.

  1. Включите зажигание (IG).

  1. Измерьте напряжение между контактами разъема ECM.

    Номинальное напряжение:

    Контакты для подключения диагностического прибора Заданные условия
    #10 (B32-108) — E01 (B32-45) 9-14 В
    #20 (B32-107) — E01 (B32-45)
    #30 (B32-106) — E01 (B32-45)
    #40 (B32-105) — E01 (B32-45)

  1. Подсоедините разъем ECM.

11.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ИНЖЕКТОР — ECM)

  1. Отсоедините разъем форсунки (цилиндра с пропуском зажигания).

  2. Отсоедините разъем B32 ЕСМ.

  3. Включите зажигание (IG).

  4. Измерьте сопротивление и напряжение между инжектором и контактами разъема ECM.

    Номинальное напряжение:

    Цилиндр Контакты для подключения диагностического прибора Заданные условия
    № 1 B13-1 — масса 11-14 В
    № 2 B14-1 — масса
    № 3 B15-1 — масса
    № 4 B16-1 — масса

    Номинальное сопротивление:

    Цилиндр Контакты для подключения диагностического прибора Заданные условия
    № 1 B13-2 — масса 10 кОм или более
    B13-2 — #10 (B32-108) Менее 1 Ом
    № 2 B14-2 — масса 10 кОм или более
    B14-2 — #20 (B32-107) Менее 1 Ом
    № 3 B15-2 — масса 10 кОм или более
    B15-2 — #30 (B32-106) Менее 1 Ом
    № 4 B16-2 — масса 10 кОм или более
    B16-2 — #40 (B32-105) Менее 1 Ом

  1. Подсоедините разъем форсунки.

  1. Подсоедините разъем ECM.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

12.ПРОВЕРЬТЕ ФОРСУНКУ ЦИЛИНДРА С ПРОПУСКОМ ЗАЖИГАНИЯ

  1. Проверьте впрыск топлива через форсунку (оцените объем впрыска топлива и проверьте схему впрыска).

ЗАМЕНИТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ

13.ПРОВЕРЬТЕ ЗАЗОР В ПРИВОДЕ КЛАПАНОВ ЦИЛИНДРА С ПРОПУСКОМ ЗАЖИГАНИЯ

ОТРЕГУЛИРУЙТЕ ЗАЗОР В ПРИВОДЕ КЛАПАНОВ

14.ПРОВЕРЬТЕ СИСТЕМУ ВПУСКА

  1. Проверьте систему впуска на предмет утечки вакуума.

    OK:

    В системе впуска нет утечки вакуума.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ВПУСКА

15.ПРОВЕРЬТЕ ФАЗЫ ГАЗОРАСПРЕДЕЛЕНИЯ

  1. Снимите крышку головки блока цилиндров.

  1. Проверните шкив коленчатого вала и совместите метку на нем с синхронизирующей меткой «0» на крышке цепного привода газораспределительного механизма.

  1. Убедитесь, что синхронизирующие метки на ведущей звездочке распределительного вала и на зубчатом колесе распредвала направлены вверх, как показано на рисунке.

    1. В противном случае проверните коленчатый вал на 1 оборот (360°) и совместите метки, как указано выше.

    OK:

    Синхронизирующие метки на шестернях распределительного вала совмещены, как показано на рисунке.

  1. Установите крышку головки блока цилиндров.

ОТРЕГУЛИРУЙТЕ ФАЗЫ ГАЗОРАСПРЕДЕЛЕНИЯ

16.ПРОВЕРЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ

  1. Проверьте давление в топливной системе.

Номинальное давление:

304–343 кПа (3,1–3,5 кгс/см2, 44,1-49,7 фунтов на кв. дюйм)

ПРОВЕРЬТЕ И ЗАМЕНИТЕ ТОПЛИВНЫЙ НАСОС, РЕГУЛЯТОР ДАВЛЕНИЯ, ТОПЛИВОПРОВОД И ФИЛЬТР

17.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (COOLANT TEMP)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и включите портативный диагностический прибор.

  1. Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / Coolant Temp.

  1. Считайте значение, отображенное на диагностическом приборе.

    Номинальное значение / Номинальный режим:

    От 80°C до 100°C (176-212°F) при прогретом двигателе.

    Результат:

    Отображаемая температура Следующий шаг
    -40°C (-40°F) А
    Не менее 140°C (284°F) B
    От 80°C до 100°C (176-212°F) C

    УКАЗАНИЕ:

    1. При наличии обрыва в данной цепи портативный диагностический прибор указывает температуру -40°C (-40°F).
    1. При наличии короткого замыкания в данной цепи портативный диагностический прибор указывает температуру 140°C (284°F).

ЗАМЕНИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

18.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (MAF)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Запустите двигатель и включите портативный диагностический прибор.

  1. Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / MAF.

  1. Считайте значения, отображенные на диагностическом приборе.

    Результат:

    Массовый расход воздуха (г/с) Следующий шаг
    0,0 А
    Не менее 271,0 B
    Между 1,0 и 270,0 (*1) C

    *1: Значение должно изменяться при открывании или закрывании дроссельной заслонки во время работы двигателя.

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА
OK

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ
Источник

Возможно, вам также будет интересно:

  • Ошибка p0300 toyota corolla
  • Ошибка p0300 kia spectra
  • Ошибка p0300 kia ceed 2013
  • Ошибка p0300 jeep grand cherokee wk1
  • Ошибка p0300 infiniti qx56

    • Понравилась статья? Поделить с друзьями:
    0 0 голоса
    Рейтинг статьи
    Подписаться
    Уведомить о
    guest

    0 комментариев
    Старые
    Новые Популярные
    Межтекстовые Отзывы
    Посмотреть все комментарии
