В один прекрасный день машина не завелась без явных причин. После этого случая приобрел лаунч 431, т.к. надо было, по словам диагностов, сбросить ошибки и она завелась бы.
В 1-ый раз пришлось везти машину на сервис. Машину на сервис привозил вечером, а после ночного стояния с сервиса сообщили, что машина утром спокойно завелась просто с ключа еще без подключения их оборудования. Но так как машина уже привезена сделали диагностику. Выдали заключение, что сильно закрыл капот и сработали датчики фронтального удара, заблокировав работу топливного насоса. Датчики диагносты нашли в блоках кузова. Привезя машину на сервис озвучил свои догадки, неисправен датчик положения коленвала или датчик давления топлива, но на сервисе сказали, что с этими датчиками все норма.
По ошибкам с моего лаунча вылезло вот что.
В дальнейшем, уже с лаунчем на руках, произошла такая же ситуация, что машина не завелась. Сбросил ошибки и завелась с 2-го раза.о ситуация, даже с учетом того, что я не открывал и не закрывал капот, а датчики фронтального удара хорошо зафиксированы и без повреждения проводки, повторилась. Проехал 30 минут, остановился, и через час долго не мог завестись. Посидел почитал ошибки лаунчем, сбросил ошибки, сбросил фишку с датчика давления топлива в рампе, подключил через 10 с и завел машину. Решил менять датчик Bosch 0261 230 110.

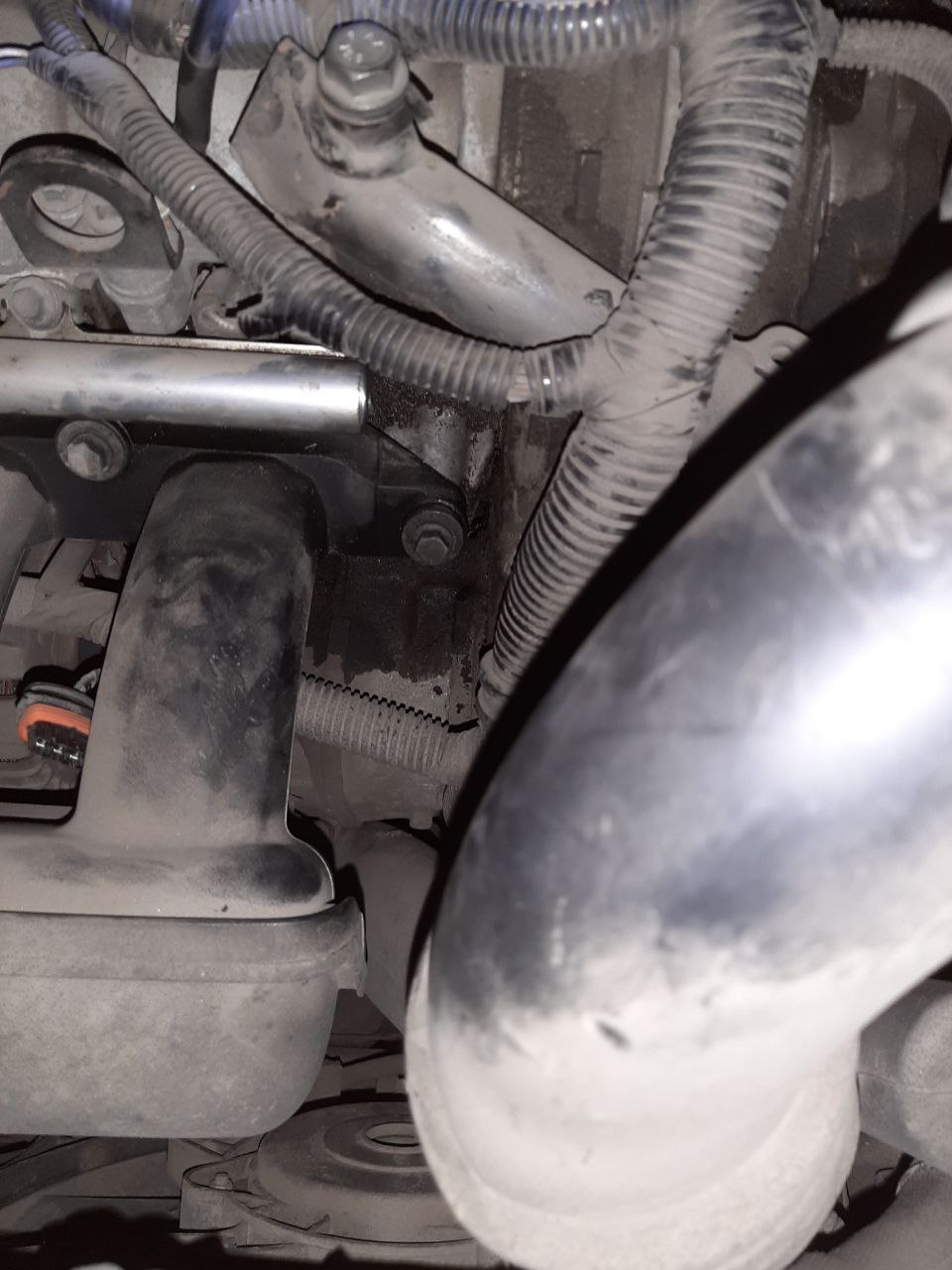

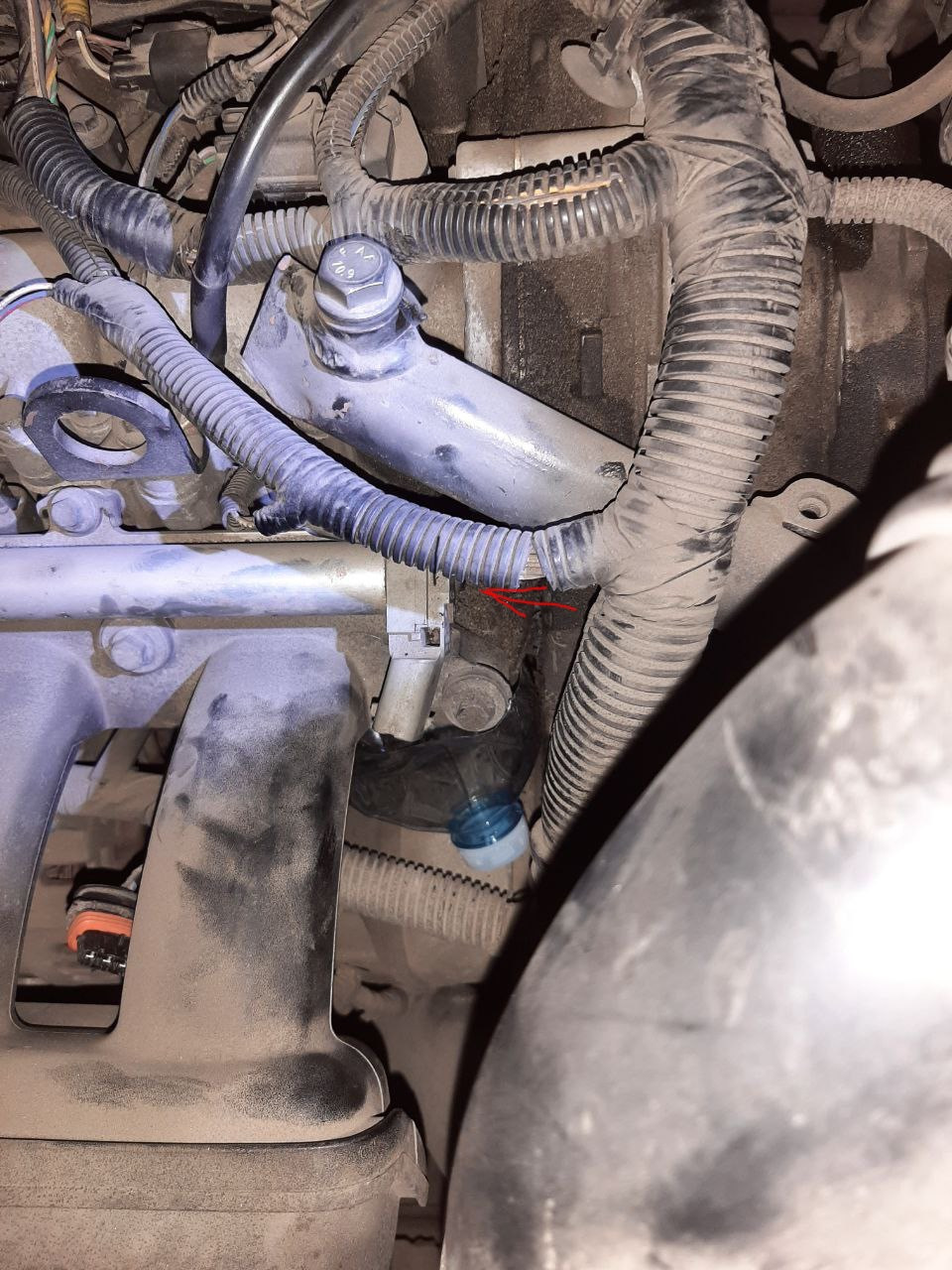

Для снятия датчика лучше отрезать верхнюю часть бутылки, чтобы влезло около 100 мл топлива (выльется когда снимите датчик).
Держится датчик на одно болтике, сразу под датчиком. Места там не очень много, поэтому пользовался ключиком (вроде T30). Болтик надо только «сорвать», потом легко откручивается рукой. Покачивая корпус датчика вытаскиваем. Вставляем новый, закручиваем.
Попробовал завести, все без проблем. Дальше посмотрим.
Думаю надо почистить ДМРВ еще.
Дальше…ездил весь день с различным временем поездок и стоянок, заводится хорошо едет и разгоняется ровно.
Про топливную систему. (для себя)
Модуль топливного насоса, расположенный в топливном баке, находится под электронным управлением модуля управления бензиновым двигателем 3.2L I6 Freelander 2 (EMS) для получения контролируемого давления в топливном коллекторе.
Если обеспечена подача надлежащего количества топлива, которое требуется бензиновому двигателю 3.2L I6 Freelander 2 в любой конкретный момент времени, нет необходимости использовать дополнительные трубопроводы для возврата излишков топлива в топливный бак.
Преимущества системы этого типа:
— Пониженная нагрузка на электрическую систему
— Пониженный расход топлива
— Отсутствуют последствия нагнетания и сброса давления топлива
— Отсутствует дополнительное количество паров топлива, которые возникают в
топливном баке под действием топлива, возвращаемого из прогретого бензинового двигателя 3.2L I6 Freelander 2
Модуль топливного насоса управляется по замкнутому контуру, сигналами PWM
(широтно-импульсной модуляции), посредством ECM (модуля управления двигателем); регулируется количество топлива, подаваемое топливным насосом в топливный коллектор. ECM получает сигналы от комбинированного датчика давления и температуры топлива в топливном коллекторе, который находится на топливном коллекторе и показывает давление топлива в коллекторе. Реагируя на эти сигналы, на другие сигналы бензинового двигателя 3.2L I6 Freelander 2 и на команды водителя, ECM рассчитывает требуемое количество топлива и направляет в модуль топливного насоса запрос, чтобы изменить объем подаваемого топлива в соответствии с потребностями двигателя.
Топливный насос поддерживает в топливном коллекторе давление на 3.8 бар выше разрежения в топливной магистрали при нормальных рабочих условиях, причем запрограммирован подъем до 4,2 бар в следующих случаях:
— в условиях холодного запуска, для улучшенного образования паров топлива
— при холодной температуре топлива, поскольку чем ниже температура топлива, тем
выше его вязкость
Топливный коллектор имеет встроенный демпфер пульсаций и соединение для дренирования топливной системы.
Форсунки получают питание от топливного коллектора, каждая форсунка снабжена четырьмя микро- соплами, которые способны впрыскивать до 18 мг топлива при высокой нагрузке, форсунки обеспечивают высокую точность подачи топлива во всем диапазоне частоты вращения коленчатого вала и условий нагрузки.
Главная » Диагностика » Ошибка P0193 — что значит, симптомы, причины, диагностика, устранение
На чтение 5 мин Просмотров 23.7к. Опубликовано 18.12.2019
Обновлено 25.09.2021
Код ошибки P0193 — высокий уровень сигнала цепи датчика давления топлива.
Что означает код P0193?
Ошибка P0193 указывает на наличие проблемы с датчиком давления в топливной рампе. Когда блок управления двигателем ЭБУ (PCM) обнаруживает, что давление в топливной рампе находится за пределами заданного диапазона, он генерирует код P0193.
Датчик давления топлива должен предоставлять правильную информацию, чтобы ЭБУ мог управлять топливными форсунками и впрыскивать необходимое количество топлива для обеспечения эффективного сгорания.
Электрическое сопротивление датчика зависит от давления в топливной рампе. По мере увеличения давления сопротивление датчика увеличивается, а когда давление снижается, сопротивление также уменьшается. Это изменение сопротивления влияет на сигнал на клеммах датчика, подаваемый на ЭБУ. Неисправное давление в топливной рампе передает неверный сигнал в контроллер, вызывая ошибку P0193.
Симптомы P0193
- Лампа Check Engine.
- Двигатель не заводится.
- Проблемы с ускорением.
- Двигатель запускается дольше обычного.
- Потеря мощности.
- Увеличение расхода топлива.
- Ненормальный запах из выхлопной трубы.
Причины P0193
- Низкое давление в топливной рампе.
- Неисправный топливный насос.
- Засорен топливный фильтр.
- Повреждение или износ проводки.
- Утечка вакуума / подсос воздуха.
- Неисправный регулятор давления топлива.
Устранение P0193
- Убедитесь, что топливный бак не пуст.
- Восстановите неисправные соединения.
- Замените загрязнённый топливный фильтр.
Как диагностировать код P0193?
Подключите автомобильное зарядное устройство
При диагностике ошибки P0193 зажигание должно быть включено. Батарея будет разряжаться, что может привести к появлению дополнительных кодов неисправности. Чтобы избежать этой проблемы, купите автомобильное зарядное устройство и всегда подключайте его при диагностике.
Подключите OBD2 сканер
Сканер OBD2 необходим для считывания кодов неисправности. Существует два типа сканеров OBD2 — обычные адаптеры по низкой цене, и дорогие — для расширенного сканирования, которые также включают в себя ряд других функций.
Вы также можете использовать мультиметр для измерения сопротивления, но это требует много времени и не является предпочтительным.
Отключите и снова подключите аккумулятор
Иногда ЭБУ делает странные вещи, которые приводят к неисправности датчиков. Простой способ решить эту проблему — отсоединить отрицательный вывод аккумулятора и затем снова подключить его. Это сбрасывает все датчики в машине.
Проверьте топливный насос
Чтобы проверить, правильно ли работает топливный насос, послушайте звук от него при запуске автомобиля. Если двигатель не запускается, но слышен работающий топливный насос, возможно, забит и нуждается в замене топливный фильтр.
Проверьте опорное напряжение
Если указанные выше шаги выполнены успешно, следующей задачей является проверка опорного напряжения датчика давления топлива на топливной рампе.
Включите зажигание, затем с помощью цифрового мультиметра проверьте напряжение. Оно должно быть 5 Вольт. Если показание не близко к 5 вольтам, необходимо проверить соединения.
Проверьте «землю»
Часто код неисправности P0193 генерируется из-за плохого контакта с землёй. Чтобы проверить проводку заземления, подключите один конец кабеля-перемычки к хорошей точке заземления на двигателе, а другой конец — к отрицательной клемме аккумулятора.
Проверьте показания напряжения до и после подключения перемычки, чтобы посмотреть разницу. Если показания улучшаются при подключенной перемычке — есть проблема с заземлением.
Коды, связанные с P0193
- P0190 — Неисправность цепи датчика давления в топливной рампе.
- P0191 — Диапазон / производительность цепи датчика давления в топливной рампе.
- P0192 — Датчик давления топлива, низкий уровень сигнала.
- P0193 — Датчик давления топлива, высокий уровень сигнала.
- P0194 — Датчик давления топлива, неустойчивый сигнал.
P0190 − P0194 являются кодами измерительных цепей. Другие неисправности, такие как слишком низкое давление топлива — P0087, обычно связаны с проблемами топливного насоса и топливопровода.
Как заменить датчик давления в топливной рампе?
Если вы предпочитаете ремонтировать свой автомобиль самостоятельно, вы можете легко заменить датчик давления в топливной рампе.
Требуется инструмент:
- Торцевой гаечный ключ.
- Перчатки.
- Ткань для очистки.
- Защитные очки.
Шаг 1: припарковать автомобиль на ровной поверхности
Убедитесь, что ваш автомобиль припаркован на ровной поверхности с включенным парковочным тормозом.
Шаг 2. Отключите аккумулятор
Откройте капот и найдите отрицательную клемму аккумулятора. Снимите её.
Шаг 3: Найдите датчик давления в топливной рампе
Вам придется снять крышку двигателя и найти датчик давления на топливной рампе. Он может располагаться в центре или с торца рампы.
Шаг 4: Снимите датчик
Подложите тряпку и открутите датчик давления от топливной рампы с помощью отвертки или торцевого ключа.
Шаг 5: Чистка контактов
Используя очиститель электрических контактов, очистите разъём, подходящий к датчику.
Шаг 6: Установите новый датчик
Установите новый датчик топливной рампы на место и подключите разъём проводов. Обязательно затяните все винты и болты.
Шаг 7: Подключите аккумулятор
Подсоедините отрицательную клемму аккумулятора и запустите двигатель.
Должен ли я немедленно исправить ошибку P0193?
Код неисправности P0193 должен быть исправлен сразу же, так как это приводит к проблемам с управляемостью. Если слишком долго игнорировать код P0193, это может привести к повреждению двигателя, и в какой-то момент автомобиль не заведётся.
Рекомендуемые инструменты для исправления кода P0193
- Автомобильное зарядное устройство.
- Цифровой мультиметр для проверки показаний напряжения и сопротивления.
- OBD2 сканер для считывания кодов ошибок.
- Очиститель электрических контактов.
На чтение 5 мин Просмотров 4.2к.
Рассмотрим подробнее
- Техническое описание и расшифровка ошибки P0193
- Симптомы неисправности
- Причины возникновения ошибки
- Как устранить или сбросить код неисправности P0193
- Диагностика и решение проблем
- Проверка подключения датчика давления
- На каких автомобилях чаще встречается данная проблема
- Видео
Код ошибки P0193 звучит как «высокий уровень сигнала датчика «A» давления в топливной рампе». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Fuel Rail Pressure (FRP) Sensor «A» Circuit High Input».
Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0193 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.
На некоторых современных автомобилях, оборудованных системами впрыска топлива высокого давления, есть два топливных насоса. Насос низкого давления (LP) расположен в топливном баке или рядом с ним, а насос высокого давления (HP) расположен на двигателе.
Обычно насос низкого давления работает под давлением 2.4-5.0 атмосфер. А насос высокого давления использует механическую энергию, обычно от распределительного вала. Чтобы после повышения давления, топливо подать в форсунки прямого впрыска.
ECM обнаруживает, что входящий сигнал от датчика давления в топливной рампе вырастет выше откалиброванного предела. Это может быть механическая поломка или неисправность электрической цепи, в зависимости от производителя автомобиля, типа топлива, а также топливной системы.
После этого загорится контрольная лампа MIL (индикатор неисправности), и в память будет записан DTC (диагностический код неисправности). Ошибка P0193 определяется как высокий уровень сигнала датчика «A» давления в топливной рампе.
Симптомы неисправности
Основным симптомом появления ошибки P0193 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».
Также они могут проявляться как:
- Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
- Двигатель глохнет либо плохо заводится.
- Неустойчивая работа двигателя при ускорении автомобиля.
- Плохой разгон автомобиля.
- Потеря мощности.
- Повышенный расход топлива.
- В некоторых случаях полный выход двигателя из строя.
Степень серьезности ошибки P0193 очень высокая, следует как можно скорее устранить причину. Так как при ее появлении, у автомобиля могут возникнуть проблемы не только с управляемостью, но и полным выходом двигателя из строя.
Причины возникновения ошибки
Код P0193 может означать, что произошла одна или несколько следующих проблем:
- Поврежденный датчик давления в топливной рампе (FRP) является наиболее частой причиной.
- Повреждение разъема или обрыв цепи, идущей к датчику.
- Чрезмерное сопротивление в электрической цепи.
- Иногда причиной является неисправный модуль PCM.
Как устранить или сбросить код неисправности P0193
Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0193:
- Считайте все сохраненные данные и коды ошибок с помощью сканера OBD-II.
- Очистите коды ошибок с памяти компьютера.
- Проведите тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0193 снова.
- Визуально осмотрите разъем и электрические провода на наличие повреждений. При их наличии, восстановите поврежденные участки.
- Проверьте сопротивление, чтобы убедиться, что оно находится в допусках.
- Замените неисправный датчик давления в топливной рампе (FRP).
- Протестируйте модуль управления двигателем (ECM).
Диагностика и решение проблем
Начиная диагностику неисправности P0193 найдите датчик давления на топливной рампе, после обнаружения визуально осмотрите разъемы и проводку. Ищите потертости, оголенные провода, пятна ожогов или расплавленный пластик. Разъедините разъемы и внимательно осмотрите клеммы внутри. Осмотрите их на предмет ржавчины и других повреждений.
Удалите диагностический код неисправности P0193 из памяти и посмотрите, возвращается ли он снова. Если он пропал, то проблема была в проводах или подключении. При возвращении кода неисправности, нам нужно будет протестировать датчик и связанные с ним цепи.
Проверка подключения датчика давления
С помощью цифрового вольтомметра проверьте сигнальную цепь питания 5 В, идущую к датчику. Красный провод к цепи питания 5 В, черный провод к заземлению. Если на датчике присутствует 12 вольт, тогда как должно быть 5, отремонтируйте проводку от PCM к датчику. Это похоже на короткое замыкание или неисправный PCM.
Если по сигнальной цепи все хорошо, необходимо убедится в нормальном заземлении на датчике FRP. Подключите контрольную лампу к плюсу батареи 12 В и коснитесь другим концом контрольной лампы цепи заземления, идущей к заземлению цепи датчика FRP.
Если контрольная лампа не загорается, это указывает на неисправную цепь. При загорании, пошевелите жгутом проводов, идущим к датчику FRP. Чтобы увидеть, мигает ли контрольная лампа, это может указывать на прерывистое соединение.
При выполнении этих тестов вы скорее всего найдете проблему либо с проводкой, либо с датчиком, который придется заменить. Но если после исправления вы по-прежнему получаете код P0193, это может указывать на сбой PCM.
На каких автомобилях чаще встречается данная проблема
Проблема с кодом P0193 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:
- BMW
- Chevrolet (Шевроле Каптива, Орландо, Эквинокс)
- Citroen
- Dodge (Додж Рам)
- Ford (Форд Куга, Маверик, Мондео, Транзит, Фокус, Эксплорер, Эскейп, Эскорт)
- GMC
- Hyundai (Хендай Портер, Санта фе, Старекс)
- Jeep
- Kia (Киа Бонго, Соренто)
- Land Rover (Ленд Ровер Рендж Ровер)
- Lexus
- Mazda (Мазда БТ 50, Мазда cx7, Трибьют)
- Mercedes (Мерседес Спринтер)
- Mitsubishi (Митсубиси L200)
- Opel (Опель Инсигния)
- Peugeot (Пежо 307, 308, 408)
- Ssangyong (Саньенг Кайрон)
- Toyota (Тойота Авенсис, Хайлюкс)
- Volkswagen
- Volvo (Вольво s80, xc90)
- Газель Бизнес, Некст
С кодом неисправности Р0193 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0108, P0190, P0191, P0192, P0237, P0251, P0341, P0403, P0652, P2266, P2269, P2509.
Видео
