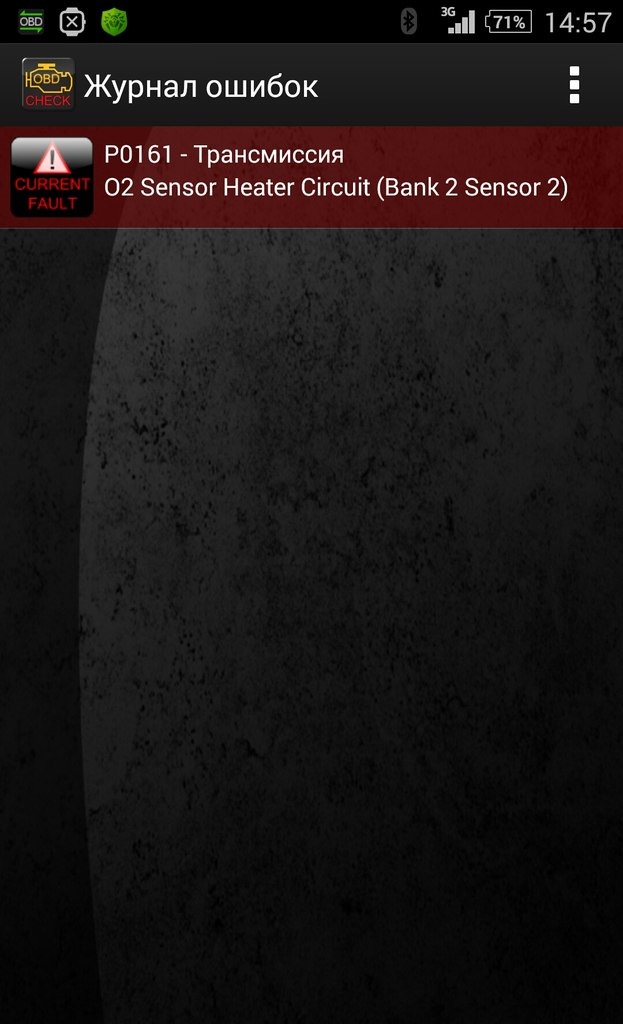

Ошибка p0161 lexus gs300

Неисправность цепи нагревателя датчика кислорода (блок 2, датчик 2)

Индикатор

Датчик кислорода для одного конкретного блока двигателя подал сигнал напряжения, который не соответствует принятым параметрам, в результате чего PCM сохраняет код неисправности и, возможно, вскоре загорается сервисный двигатель. Банк 2 обычно обозначает банк двигателя блока цилиндров, который не содержит цилиндр номер 1. S2 сообщает вам, что неисправность обнаружена в датчике 2 или в датчике ниже по потоку (после каталитического нейтрализатора).

Параметры набора кодов

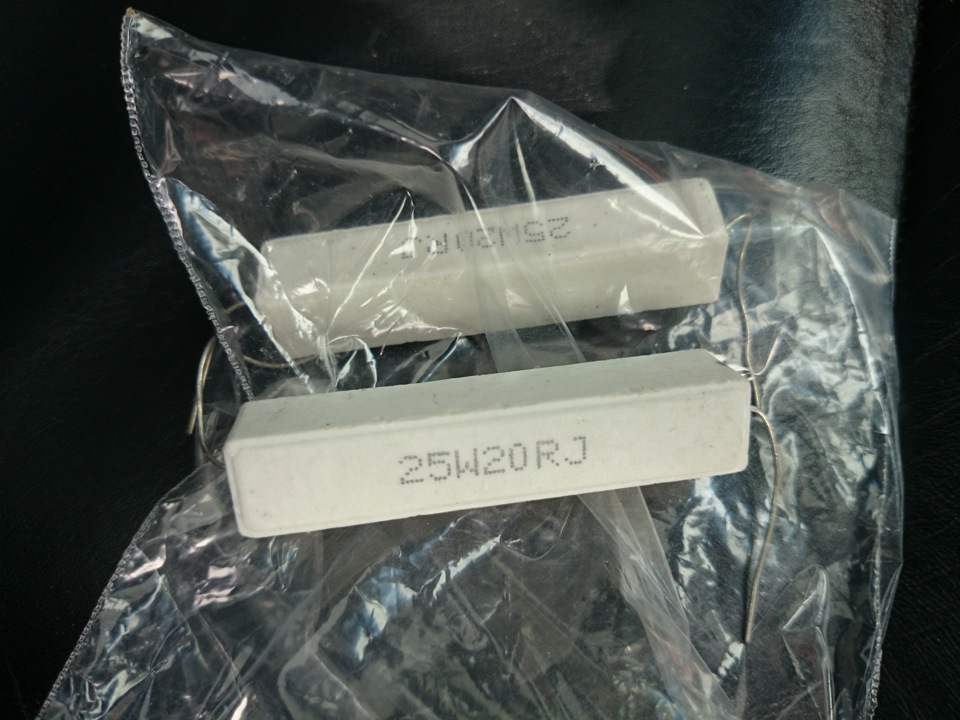

Универсальный уровень сопротивления 8 Ом является нормальным для данной конкретной цепи. Изменения, превышающие 10 процентов в обоих направлениях, приведут к сохранению кода и светящейся индикаторной лампе неисправности. Напряжение в цепи нагревателя должно дублировать напряжение аккумулятора, с отклонением в 10 процентов, достаточным для инициирования сохраненного кода неисправности в РСМ. Показания датчика кислорода при работающем (замкнутом контуре), которые остаются постоянными в течение длительного периода времени (обычно более 8 секунд), могут привести к тому, что код также будет сохранен и загорится индикатор неисправности.

Симптомы

К ним могут относиться обедненное или густое состояние двигателя, снижение эффективности использования топлива, черный дым из выхлопной трубы и загорающаяся лампа сервисного двигателя.

Общие причины

Возможные причины: неисправный кислородный датчик, неисправный электрический разъем на кислородном датчике, неисправная или закороченная проводка в цепи кислородного датчика, перегоревший предохранитель для кислородного датчика (если применимо), низкое или избыточное давление топлива, утечка вакуума на двигателе, чрезмерные утечки выхлопных газов или неисправный PCM. PCM сбой встречается редко.

Распространенный ошибочный диагноз

Технические специалисты сообщают, что замена кислородных датчиков, когда плохое состояние двигателя или повышенная мощность двигателя являются причиной неправильных показаний, встречается довольно часто. Замена неправильного датчика кислорода также возможна.

Диагностика

• Для правильной работы двигателя необходимо обеспечить топливовоздушную смесь 14: 7 (воздух: топливо).
• PCM используется для контроля подачи топлива, времени зажигания и импульса топливной форсунки.
• PCM собирает входные сигналы от различных датчиков управляемости двигателя для расчета стратегии подачи топлива
• Одним из наиболее важных из этих датчиков является датчик нагреваемого кислорода или датчик воздуха/топлива (японские автомобили, такие как Toyota)
• Используется для определения уровня кислорода в выхлопной системе.
• Эти данные информируют PCM о том, насколько богатый/обедненный двигатель работает.
• «Нагревательная» часть кислородного датчика представляет собой электрическую цепь, предназначенную исключительно для нагрева кислородного датчика.
• Большинство кислородных датчиков в автомобилях с OBD-II относятся к разогретым
• Каждый подогреваемый датчик кислорода имеет свой встроенный нагреватель
• Нагревая кислородный датчик с помощью электрического напряжения, РСМ позволяет ему начать работать быстрее, чем если бы он нагревался с использованием только выхлопных газов.
• Это уменьшает выбросы и время, необходимое PCM для перехода в режим замкнутого контура.
  Большинство подогреваемых кислородных датчиков используют напряжение аккумулятора (приблизительно от 12,6 до 13,8 вольт)
• На некоторых моделях напряжение подается через плавкую цепь
• Цепь датчика кислорода с подогревом комплектуется заземлением, подаваемым PCM (с помощью KOEO или KOER)
• Другие производители используют управляемый компьютером источник напряжения батареи и постоянное заземление (в этой конструкции не требуется предохранитель)
• Если PCM обнаруживает неисправность в напряжении (или сопротивлении) цепи отопителя, будет установлен код и вскоре загорится лампа сервисного двигателя.
• Несколько инструментов будут способствовать успешной диагностике этого кода

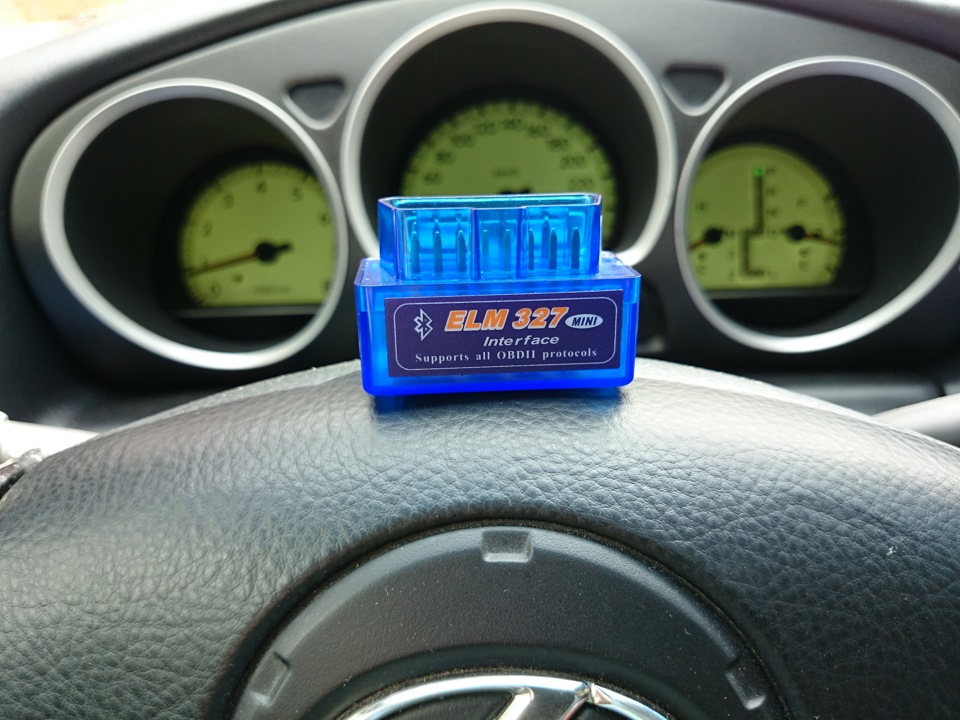

• Подходящий сканер OBD-II (или считыватель кодов) и цифровой вольт/омметр будут наиболее полезны для успешного диагностирования
• Также понадобится руководство по обслуживанию производителя (или его эквивалент).
• Начните с визуального осмотра всей проводки и разъемов
• При необходимости отремонтируйте или замените поврежденную, отсоединенную, закороченную или корродированную проводку, разъемы и компоненты.

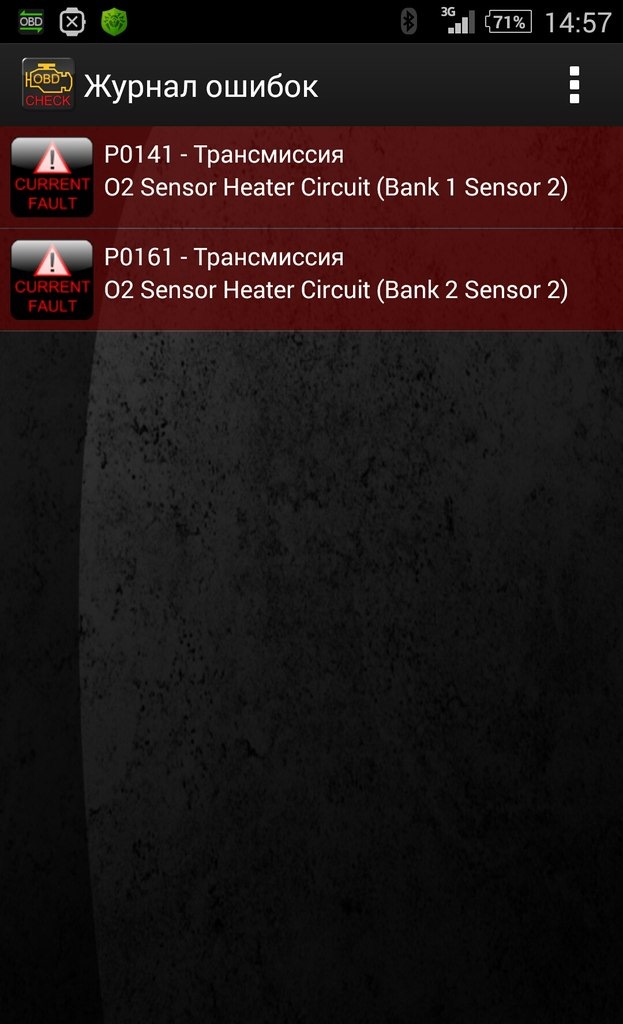

• Всегда проверяйте систему после завершения ремонта, чтобы обеспечить успех.Если вся проводка системы, разъемы и компоненты (включая предохранители) находятся в нормальном рабочем состоянии, подключите сканер (или считыватель кодов) к диагностическому разъему и запишите все сохраненные коды и данные стоп-кадра
• Эта информация может быть чрезвычайно полезна при диагностике периодических состояний, которые могли способствовать сохранению этого кода
• Продолжите, очистив код и управляя автомобилем, чтобы увидеть, вернется ли он.
• Это поможет определить, является ли сбой прерывистым
• После того, как коды сброшены, протестируйте автомобиль, чтобы увидеть, возвращается ли код
• Если код не может быть немедленно возвращен, у вас может быть прерывистое состояние
• Прерывистые состояния могут оказаться довольно сложной задачей для диагностики, и в крайних случаях может потребоваться ухудшение состояния, прежде чем будет поставлен правильный диагноз.
  Ищите проводку, которая была повреждена дорожным мусором или столкновениями транспортных средств
• Жгуты проводов, которые сжигаются выхлопными трубами, также довольно распространены
• Снятие кислородного датчика может быть полезным, если предположить, что он относительно доступен
• Осмотрите датчик на наличие признаков нежелательного мусора или обесцвечивания.
• Соединения кремния, которые сжигаются двигателем и уносятся в выхлопные газы, могут постоянно загрязнять датчики кислорода.
• Отремонтируйте неисправную проводку или при необходимости замените кислородные датчики.
• Очистите коды и проведите пробную поездку на автомобиле, чтобы убедиться, что ремонт прошел успешно.
  Если очевидной проблемы не обнаружено, используйте сканер для просмотра данных со сканера.
• Сужение потока данных сканера для включения только этого датчика увеличит точность и время отклика потока данных
• Использование цифрового вольтметра/омметра для получения данных в реальном времени также является приемлемым методом контроля работы датчика и предоставит вам более точные показания
• Показания подогреваемого кислородного датчика на входе (до каталитического нейтрализатора) должны постоянно колебаться в пределах примерно от 100 до 900 милливольт, после того, как двигатель достигнет нормальной рабочей температуры и PCM перейдет в замкнутый контур.
• Нижестоящие датчики кислорода должны находить точку вблизи центра обедненного и насыщенного состояния и оставаться в пределах 100–200 милливольт от этой точки до тех пор, пока не будет достигнуто значительное изменение оборотов двигателя. Если тестирование данных в реальном времени (или отображение данных на сканере) показывает аналогичные показания , затем отсоедините соответствующий разъем кислородного датчика и осмотрите контакты на наличие признаков повреждения или коррозии.
• Если разъем неисправен, отремонтируйте или замените его при необходимости и очистите коды
• Протестируйте автомобиль, чтобы убедиться, что ремонт прошел успешно.
  Если контакты разъема находятся в хорошем состоянии, подготовьтесь к тестированию сопротивления и целостности датчика кислорода, отсоединив электрический разъем.
• Если данные в реальном времени свидетельствуют о том, что датчик кислорода не работает должным образом, отсоедините разъем и проверьте сам датчик
• Если цепь подачи напряжения аккумуляторной батареи для нагревателя кислородного датчика показывает «нет сопротивления», подозревайте неисправный кислородный датчик
• Протестируйте датчик кислорода в соответствии с рекомендациями производителя и сравните полученные данные со спецификациями производителя.
• При необходимости замените датчик и очистите коды
• После этого проведите тест-драйв автомобиля, чтобы убедиться в успешном ремонте.
  Если датчик кислорода соответствует спецификациям производителя, подготовьтесь к тестированию цепей системы на сопротивление и целостность, отсоединив электрические разъемы от всех соответствующих модулей управления (особенно PCM).
• Обратитесь к руководству по обслуживанию производителя и проведите тестирование целостности и сопротивления всех цепей системы.
• Сравните ваши фактические результаты со спецификациями производителя и отремонтируйте или замените схемы, компоненты или разъемы, если необходимо
• После завершения ремонта очистите коды и проведите тест-драйв автомобиля, чтобы убедиться, что ремонт прошел успешно.
  Если датчик кислорода и цепи системы сопоставимы со спецификациями производителя, подозревайте неисправный PCM (или другой связанный контроллер)
• Отказ контроллера является редким, и замена такого потребует перепрограммирования.
  Испытайте напряжение на отдельных цепях нагревателя датчика (питание и земля), используя метод падения напряжения
• Испытательное напряжение должно быть близко к полностью заряженному аккумулятору.
