РАЗДЕЛ 5 — ПАНЕЛЬ ЖКД — ПОКОЛЕНИЯ 1 И 2

3123313

— Подъемник JLG —

5-61

5.5

ПЕРЕЧЕНЬ КОДОВ ОШИБОК РАБОТЫ

Табл. 5–1. Коды ошибок работы

Код ошибки

Описание

001

ВСЕ В ПОРЯДКЕ

0010

РАБОТА С ПОНИЖЕННОЙ СКОРОСТЬЮ — ВНЕ ТРАНСПОРТНОГО ПОЛОЖЕНИЯ

0011

ОТКРЫТ FSW

0012

РАБОТА В ПОЛЗУЧЕМ РЕЖИМЕ — РАЗОМКНУТ ПЕРЕКЛЮЧАТЕЛЬ ПОЛЗУЧЕГО РЕЖИМА

0013

РАБОТА В ПОЛЗУЧЕМ РЕЖИМЕ — НАКЛОН И ПРЕВЫШЕНИЕ ВЫСОТЫ

0014

ДАТЧИК НАКЛОНА ШАССИ ЗА ПРЕДЕЛАМИ НОРМАЛЬНОГО ДИАПАЗОНА

0015

СЛИШКОМ МАЛОЕ ПОКАЗАНИЕ ДАТЧИКА НАГРУЗКИ

0016

НАРУШЕНИЕ РАБОЧЕГО ДИАПАЗОНА — РАБОТА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ПРИОСТАНОВЛЕНА

0017

СЛИШКОМ ВЫСОКИЙ МОМЕНТ — РАБОТА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ПРИОСТАНОВЛЕНА

0018

СЛИШКОМ НИЗКИЙ МОМЕНТ — РАБОТА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ПРИОСТАНОВЛЕНА

0030

РАБОТА В ПОЛЗУЧЕМ РЕЖИМЕ — ПЛАТФОРМА В ПОЛОЖЕНИИ ДЛЯ ХРАНЕНИЯ

0035

АКТИВЕН APU

0037

ГУСЕК РАЗБЛОКИРОВАН И ВЫВЕДЕН ИЗ ТРАНСПОРТНОГО ПОЛОЖЕНИЯ — РАБОТА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ПРИОСТАНОВЛЕНА

0038

НАРУШЕНИЕ РАБОЧЕГО ДИАПАЗОНА ПОВОРОТА — РАБОТА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ПРИОСТАНОВЛЕНА

2211

СРАБОТАЛА БЛОКИРОВКА FSW

2212

ФУНКЦИЯ ДВИЖЕНИЯ ЗАБЛОКИРОВАНА — РУКОЯТКА УПРАВЛЕНИЯ ПЕРЕМЕЩЕНА ДО НАЖАТИЯ НОЖНОГО ПЕРЕКЛЮЧАТЕЛЯ

2213

РУЛЕВОЕ УПРАВЛЕНИЕ ЗАБЛОКИРОВАНО — ВЫБРАНО ДО НАЖАТИЯ НОЖНОГО ПЕРЕКЛЮЧАТЕЛЯ

2221

ПОДЪЕМ/ПОВОРОТ ЗАБЛОКИРОВАНЫ — РУКОЯТКА УПРАВЛЕНИЯ ПЕРЕМЕЩЕНА ДО НАЖАТИЯ НОЖНОГО ПЕРЕКЛЮЧАТЕЛЯ

• ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

5070 HD

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

Перед эксплуатацией ORWAK 5070HD внимательно прочитайте инструкции. Наши гарантии и наша ответственность требуют, чтобы вы следовали инструкциям по эксплуатации и безопасности, использовали только оригинальные запасные части, а также рекомендованные гидравлическое масло и смазочные материалы.
Пользователь аппарата несет ответственность за контроль безопасности, техническое обслуживание и исправление всех неисправностей, чтобы избежать несчастных случаев. Пользователь должен убедиться, что в процессе использования аппарата, соблюдены все национальные и региональные законы.

Данный символ обозначает ВНИМАНИЕ или ОПАСНОСТЬ – ИНСТРУКЦИИ ПО ЛИЧНОЙ БЕЗОПАСНОСТИ !

ORWAK 5070 HD разработан таким образом, что им управляет ОДИН ЧЕЛОВЕК. ТОЛЬКО ОПЕРАТОР МОЖЕТ НАХОДИТЬСЯ В РАБОЧЕЙ ЗОНЕ.
Аппарат не должен эксплуатироваться, если функции по обеспечению безопасности были нарушены, например, в случае перемещения или повреждения выключателей, предохранителей, защитных устройств и т.п. При замене поврежденных защитных устройств должны использоваться только оригинальные запчасти.

Центр тяжести аппарата находится вверху. Если необходимо переместить аппарат, пластина пресса должна быть полностью опущена

Только квалифицированный и компетентный персонал может производить обслуживание и ремонт аппарата в соответствии с инструкциями по обслуживанию ORWAK.
МЕХАНИЗМЫ БЕЗОПАСНОСТИ

ORWAK 5070 HD оборудован следующими защитными устройствами: защитные механические и электрические выключатели, которые препятствуют эксплуатации аппарата, когда верхняя часть пресса находится в движении, крышки, которые защищают оператора от движущихся частей аппарата. ORWAK 5070 HD оснащен выключателем аварийной остановки, а основной выключатель может быть закрыт на замок, чтобы предотвратить несанкционированное использование или во время технического обслуживания аппарата.
СФЕРА ПРИМЕНЕНИЯ
ORWAK 5070 HD – это гидравлический пресс для упаковывания в кипы, который используется для уменьшения объема таких отходов как бумага, пластмасса и картон. Аппарат должен быть установлен в крытом месте, защищенном от ветра, с нормальным освещением.

Запрещено спрессовывать легко воспламеняемые или взрывчатые вещества, емкости, содержащие остатки жидкостей с низкой воспламеняемостью или какие-либо другие материалы, которые могут нанести ущерб или привести к взрывам.

1

5070 HD

И
2
НСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

5070 HD

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вес

Камера 463кг

Пресс 257кг

Камера и пресс 720кг

Размеры

Высота 2205мм

Глубина 805мм

Ширина 1740мм

Размеры для установки

Высота 2205мм

Глубина (с открытой дверцей) 2035мм

Ширина 2940мм

Размеры камеры (внутренние)

Ширина 700мм

Глубина 500мм

Высота 960мм

Размеры кипы

Длина 700мм

Ширина 500мм

Высота 700мм

Уровень шума 72 dB А(среднее)

Электрические характеристики

Напряжение 3х400В, 50Гц, 4,4А, IP 55

Управляющее напряжение 24 В AC/DC

Электрическое соединение 5-ти контактная вилка

Предохранитель 16А

Электродвигатель 2,2 кВт, 3 л.с, 2800об/мин

Гидравлические характеристики

Расход 11л/мин.

Рабочее давление 200 бар

Разгрузочное давление 230бар

Сила давления 10 тонн

Сила пресса на см² 2,86кг/см²

Время цикла 20 сек.

Диаметр цилиндра 90мм

Длина хода 800мм

Объем масла 12 л

Общий объем масла 16,5 л

Темп. › 0⁰С ISO VG 32-68

Темп. ‹ 0⁰С Lubrication Engineering LE 6520 Monolec Hydraulic Multigrade SAE 5W-20

3

5070 HD

ПАНЕЛЬ УПРАВЛЕНИЯ

1. Основной выключатель
2. Аварийная остановка
3. Запуск цикла спрессовывания. Запускает цикл спрессовывания: пластина пресса опускается, спрессовывает отходы и возвращается в исходное положение
4. Сигнальная лампочка, пуск ( зеленая). Когда загорается эта лампочка аппарат готов к запуску цикла спрессовывания.

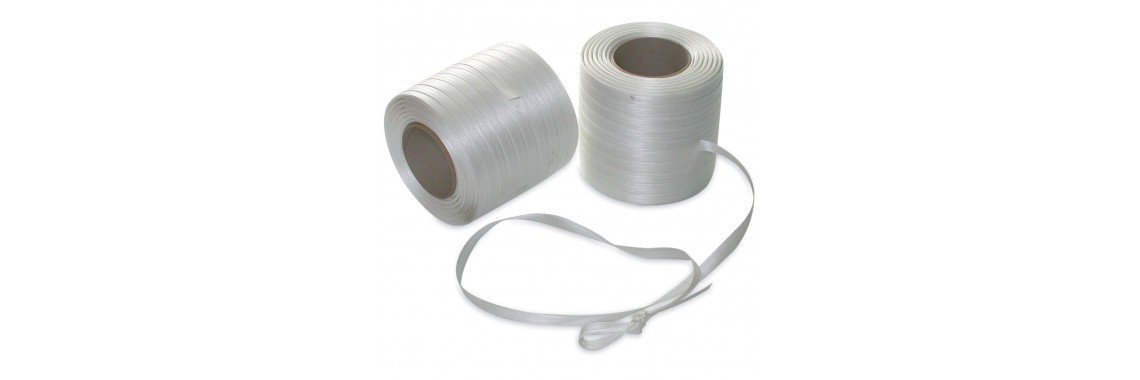

1. Вниз, упаковывание в кипы, ручное упаковывание. Пластина пресса опускается, спрессовывает отходы и остается в нижнем положении, удерживая кипу под давлением. Это позволит вам связать тросы и получить компактную кипу.

1. Сигнальная лампочка, готовая кипа (желтая). Когда загорается эта лампочка, кипу можно извлекать из аппарата.

1. Вверх, упаковывание в кипы. Пластина пресса поднимается в верхнее исходное положение.

Когда пресс не используется в течение какого-то времени (например, ночью), пластина пресса может немного опуститься. В результате пресс не может быть перемещен сбоку, и, если пресс находится над камерой, зеленая лампочка пуска гаснет. Благодаря следующим мерам пластина пресса может быть возвращена в верхнее положение:

а) если пластина пресса находится над камерой, коротко нажмите на кнопку;

в) если пластина пресса находится между камерами или на боковом кронштейне, удерживайте кнопку нажатой несколько секунд.

1. Сигнальная лампочка, низкое давление (зеленая). На данном аппарате не используется

1. Сигнальная лампочка, высокое давление (зеленая). Когда загорается эта лампочка давление пресса максимальное.

1. Сигнальная лампочка, напряжение (белая). Когда загорается эта лампочка, аппарат находится под напряжением.

3

4

5070 HD

ТРАНСПОРТИРОВКА

5

5070 HD

УСТАНОВКА

6

5070 HD

ИНСПЕКЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ! Во время инспекции или технического обслуживания:

1. Убедитесь, что питание аппарата отключено.
2. Выполните операции, находясь снаружи аппарата.

Только квалифицированный и компетентный персонал может производить обслуживание и ремонт аппарата в соответствии с инструкциями по обслуживанию ORWAK.

Проверка безопасности: каждый год проверяйте концевой выключатель и плунжер, который приводит в действие этот выключатель, в соответствии с инструкциями по обслуживанию. Примечание! В очень пыльной окружающей среде эту проверку необходимо делать каждый квартал. Свяжитесь с персоналом службы сервиса в случае, если пластина пресса может быть запущена из какого-либо другого положения, чем, находясь точно над камерой.

Свяжитесь с местными властями, которые посоветуют, какие необходимо принять меры по уменьшению влияния на окружающую среду остаточного масла.

7

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

Мы: AB ORWAK

Box 58
S-576 22 Savsjo, Sweden

Tel: 46-382-15700

Telefax: 46-382-10607

заявляем с полной ответственностью, что продукт, модель
4905070-00 /-99
на который распространяется данная декларация, соответствует следующим стандартам или другим нормативным документам, соответствующих условиям Директивы
98/37EEC (Машинное оборудование)

89/336/EEC, 92/31/EEC, 93/68EEC (Электромагнитная совместимость)

73/23/EEC, 93/68 EEC (Низкое напряжение)
EN 60204-1 (Безопасность машинного оборудования – электрическое оборудование машин)

EN 50081-1 (Электромагнитная совместимость излучения – оборудование жилых, офисных помещений и легкой промышленности)

EN 50081-2 (Электромагнитная совместимость излучения — промышленное оборудование)

EN 50082-1 (Электромагнитная совместимость, помехоустойчивость – оборудование жилых, офисных помещений и легкой промышленности)

EN 50082-2 (Электромагнитная совместимость, помехоустойчивость – промышленное оборудование)
Технический отчет по электромагнитной совместимости ref. 97F51588B& 96F 1135D, изд. 4, выпущен SP Шведский национальный исследовательский институт, Box 857,

S-501 15 BORAS, Sweden

Savsjo 2000–10-01

Т
8
ехнический директор
